Promowany na portalu Alpine AL-55


sherlock

Rekomendowane odpowiedzi

  • Admin

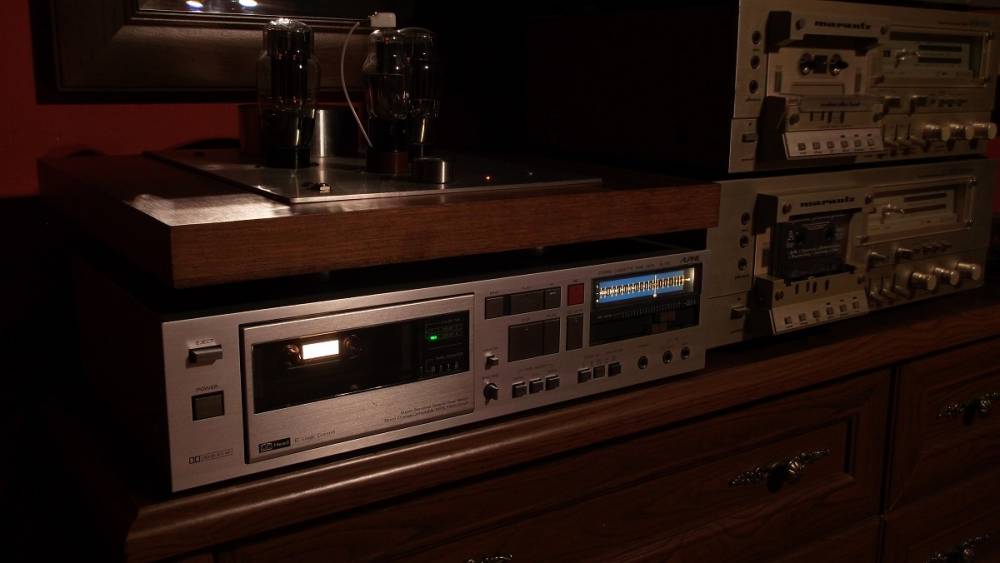

Alpine AL-55





Magnetofon nabyłem od uczciwego człowieka. Miał się nie załączać to i nie załącza się. Trzeba będzie trochę napocić się by powstał z martwych.

DSCF9683.JPG.b923d63163451ebc08c20f3c2d55f989.JPG DSCF9686.JPG.8adba64774347b30857250c9793dcc3a.JPG DSCF9687.JPG.71215c0fbee168cabea36560c39e5a4d.JPG DSCF9696.JPG.12583d8a8f84ffc094f65224a3f7f763.JPG

Czterocyfrowy licznik mechaniczny! Ha, takiego czegoś jeszcze nie widziałem.



Dane techniczne:

Type: 2-head, single compact cassette deck

Track System: 4-track, 2-channel stereo

Tape Speed: 4.76 cm/s

Heads: 1 x record/playback, 1 x erase

Tape Type: type I, CrO2, Metal

Noise Reduction: B, C

Frequency Response: 30Hz to 18kHz  (Metal tape)

Signal to Noise Ratio: 65dB  (dolby C)

Wow and Flutter: 0.07%

Input: 100mV (line), 0.3mV (mic)

Output: 0.55V (line)

Semiconductors: 55 x transistors, 4 x IC, 23 x diodes, 6 x zener diodes

Dimensions: 435 x 106 x 260mm

Weight: 4.3kg

źródło:hifiengine.com



Kilka fotek jak to wygląda w środku:



DSCF9671.JPG.9d83fe939b94563636ef7ce664605fa5.JPG DSCF9668.JPG.1b27a70c854fb463d3e250d4f7f5463c.JPG DSCF9672.JPG.69484c57b0583efb88ebefa1bf2a0272.JPG DSCF9670.JPG.ad03e992e2782b2189c996da81548fff.JPG DSCF9673.JPG.4dafc6a46126d811795921773934337b.JPG



Widok z góry taki sobie. Dość duże jak na magnetofon trafo. W zasilaczu średniej wielkości kondensatory i kilka bezpieczników. Mechanizm to niby prosty produkt H/K. Prosty piszę bo wyposażony w "tylko" jeden silnik, ale spokojnie daje radę.

  • Super (+1 pts) 1
Odnośnik do komentarza
Udostępnij na innych stronach


  • Admin

W pierwszym poście dałem kilka fotek. Teraz skupmy się na szczegółach:



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Tak wygląda reszta idlera do dowijania.



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Na pokładzie moje ulubione Dolby made in Hitachi.



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Obudowa wyświetlacza. Spora. Zajmuje jednak dużo miejsca w środku.



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Mechanizm po zdjęciu osłony. Jeszcze przed czyszczeniem. Widać trochę niedopasowany idler, ale taki na szybko wystrugałem.

Nie wiem czy dobrze zrobiłem wstawiając fotki mechanizmu 'w trakcie'. Zaraz przyjdzie Wojtek i będzie nabijał sie z gumki recepturki.
