Problem z Nakamichi ZX9

[oops2k]

Cześć.
Mam taka prośbę o pomoc. Nie jestem niestety zawodowym elektronikiem ale lutowac potrafię

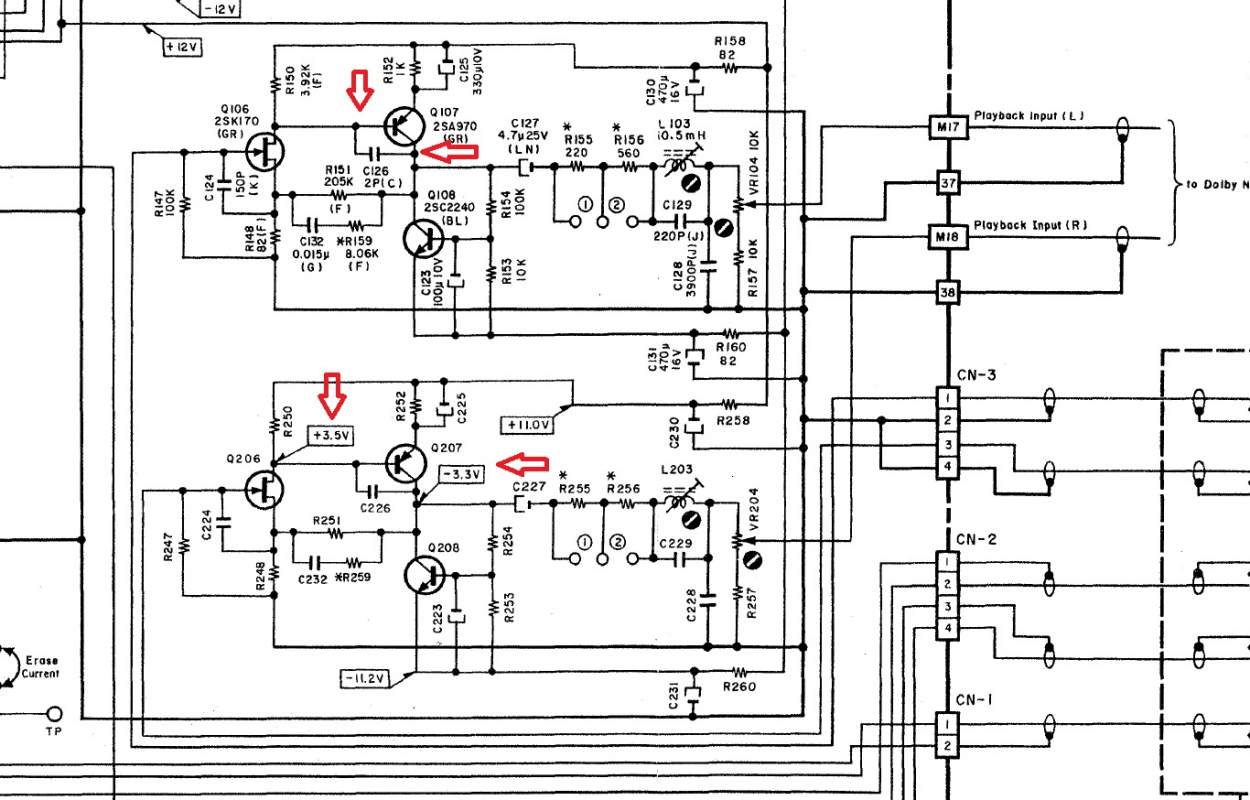

Zakupiłem ZX9 i niestety ale lewy kanał jest słaby w stosunku do prawego przy odtwarzaniu. Sprawdziłem napięcia przy układzie gdzie wchodzi sygnał z głowicy i na prawym napięcia są OK (-11 i 11), a na lewym nie (-8 i 8).
Sprawdziłem tranzystory Q107 i Q108 - maja takie same wartości jak odpowiedniki na prawym. Sprawdziłem kondensatory, oporniki - wszystko w normie.
Skończyły mi sie pomysły. Może coś poradzicie?

[audiotone]

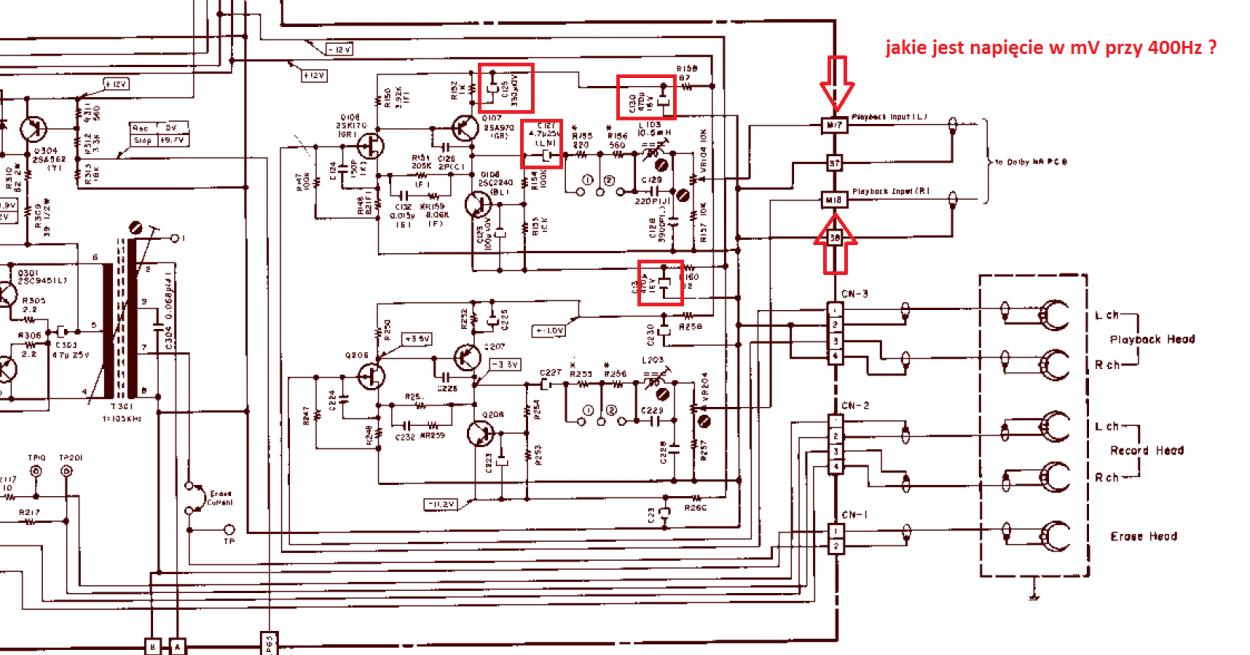

Jakie są różnice w poziomach na częstotliwości 400Hz 0dB ? Po tym sprawdził bym napięcie wyjściowe z podkówki VR104 czy jest identyczne jak kanale prawym (oczywiście przy użyciu kasety testowej z sygnałem 400Hz) , potem sprawdził ESR kondów : C13, C130, C125 kondy sprzęgające i sygnałowy C127. To na początek.

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Zdjęcie co wkleiłeś to nie działa...

[oops2k]

No wlasnie nie wiem dlaczego fotka nie weszła. Dzięki za udostępnienie.

A wiec tak. C125 naleziony jako uszkodzony. Wymieniłem i od razu napięcia prawie idealne. Ale jeszcze problem w jednym miejscu jestbjeszcze różnica pomiędzy kanałami (1V). Znalazłem i C126 tez do wymiany (na lewym zmierzone 0,8pF, na prawym 2pF) - jutro kupuje.

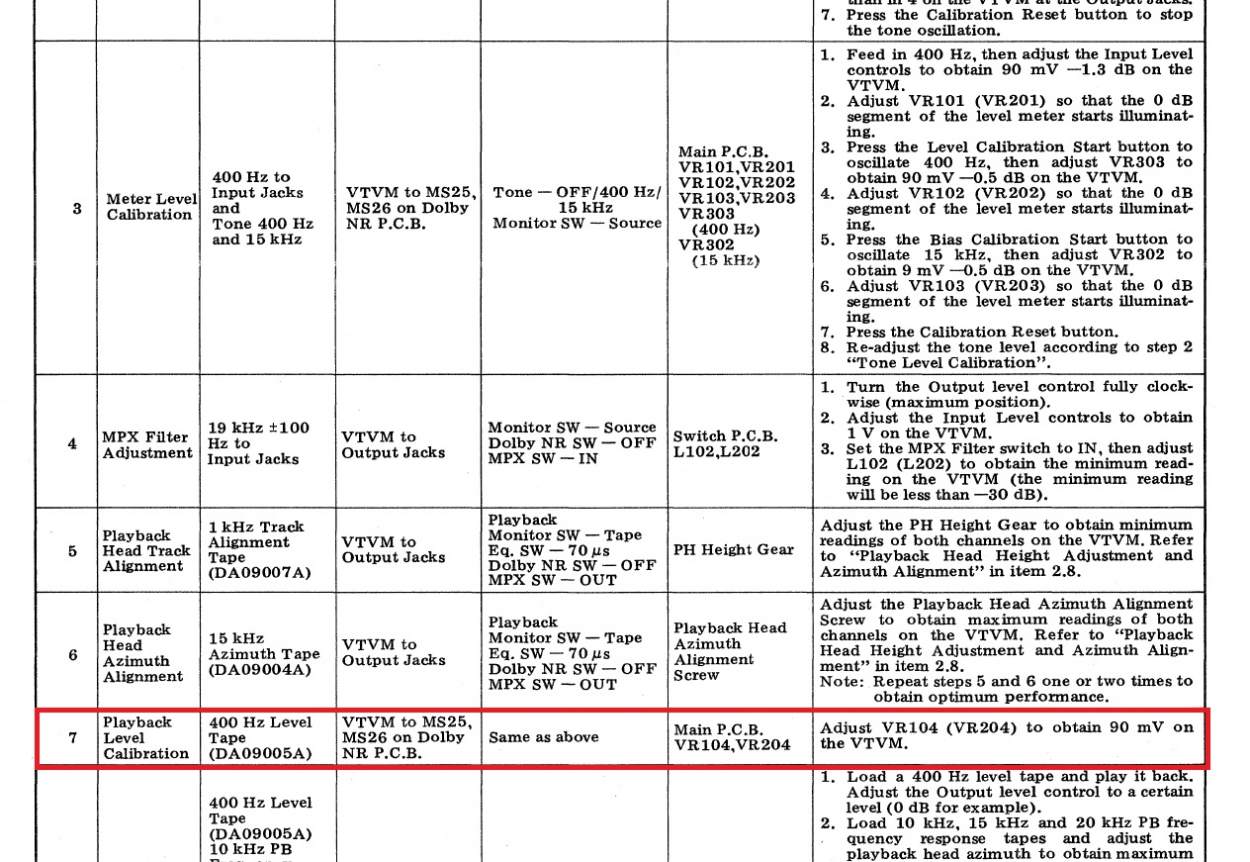

I zmierzę tez to o co prosiłeś. Rozumiem, ze zapodać 400Hz to od kalibracji?



C127 i C130 zmierzone - są OK.
