Pioneer PL-L550 - ułamana krańcówka

[Jakub K]

Witam
Czy ktoś może mi zapodać zdjęcie lub rysunek, serwisówkę jak ma wyglądać element wyłączający powrót wózka z ramieniem do pozycji wyjściowej.
Mam taki gramofon z ułamanym elementem ale niestety nie ma tego elementu wewnątrz

[Jakub K]

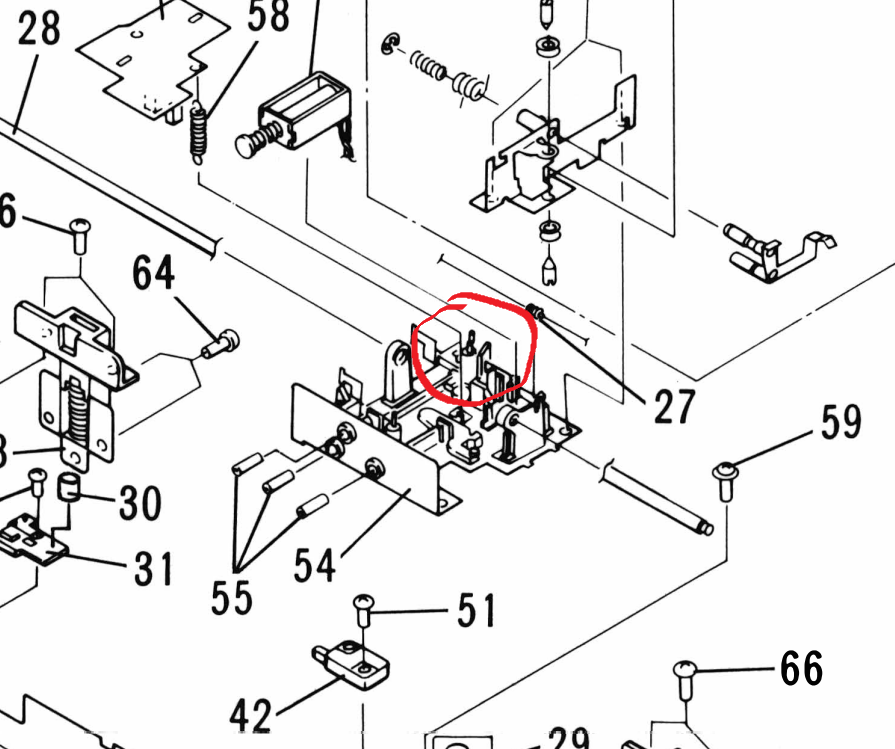

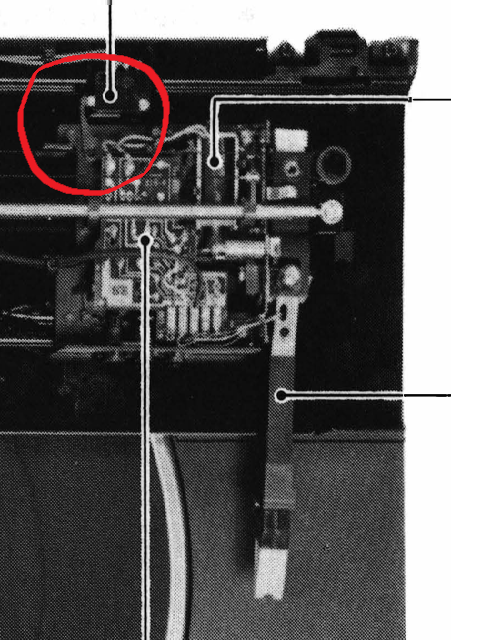

Chyba temat rozwiązałem ponieważ znalazłem serwisówkę bliźniaczego gramofonu SL-L50.
Okazuje się że mechanizm jest chyba ten sam, przynajmniej tak wygląda. No to wiem co muszę dorobić żeby sprzęt śmigał

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

[Jakub K]

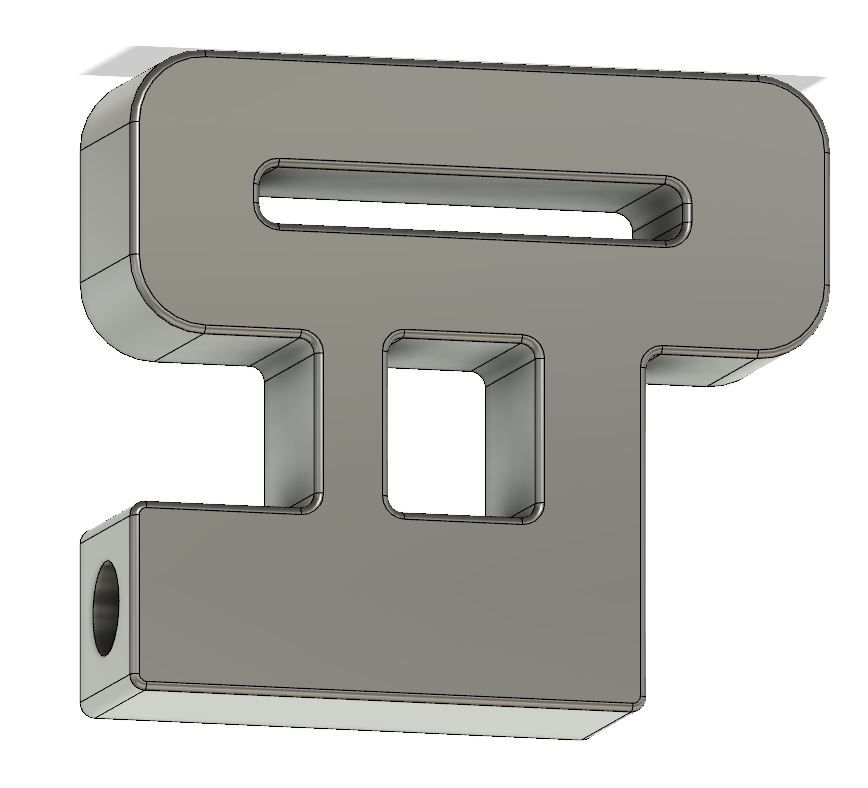

Ponieważ nie znalazłem dokładniejszych zdjęć jak to ma wyglądać, postanowiłem sam coś zaprojektować. Przy okazji opanowałem w miarę projektowanie 3D
W planie mam wykorzystanie metalowego elementu wózka, który służy do przymocowania wiązki przewodu ale do innego modelu i u mnie jest niewykorzystany.

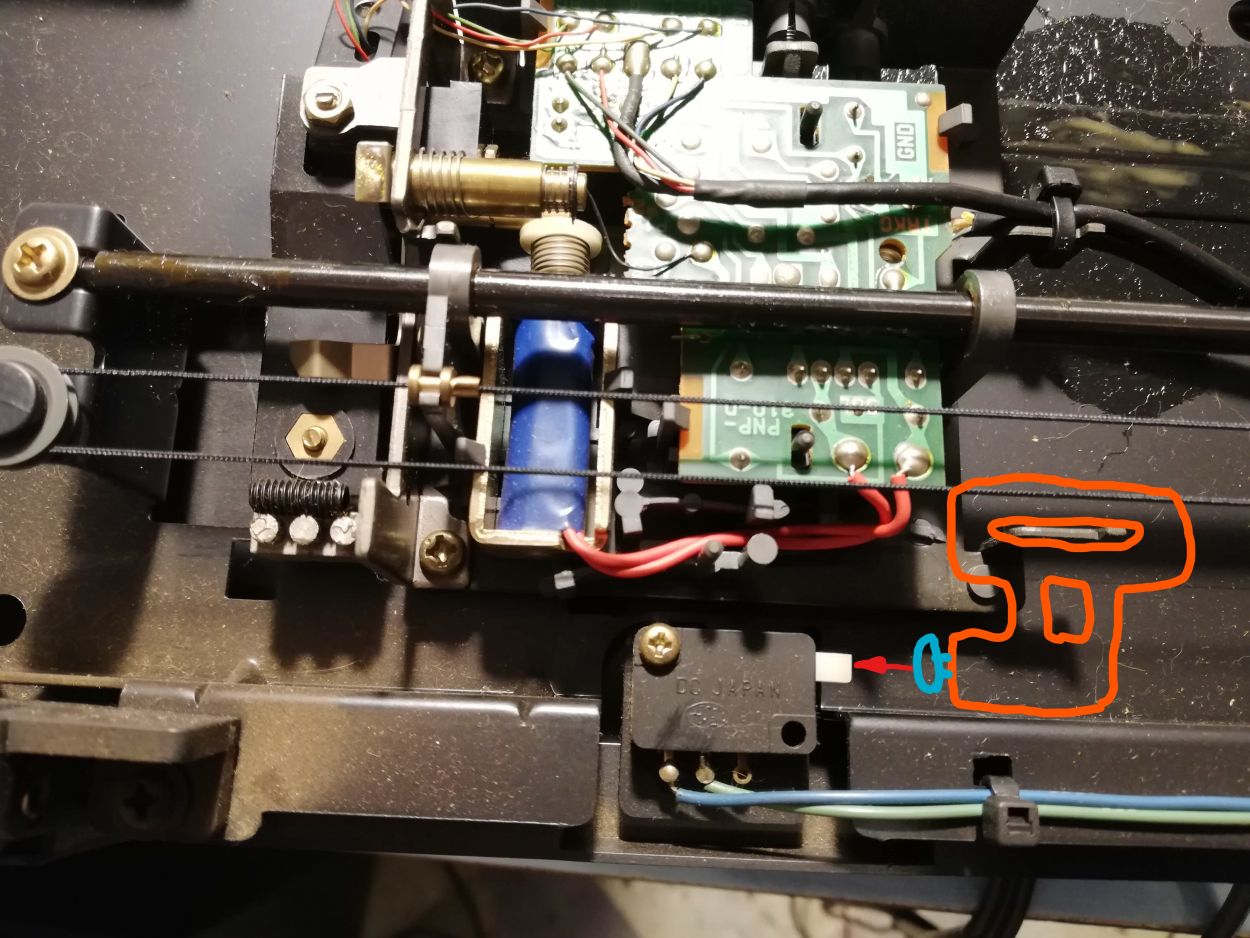

Na ten element zamierzam nałożyć zaprojektowany dynks, który ma w skrajnym położeniu wyłączyć krańcówkę.

Ponieważ nie jestem w stanie na razie przewidzieć super dokładnego położenia wózka a przydałaby się jego regulacja, więc wymyśliłem sobie regulację śrubką - niebieski element.

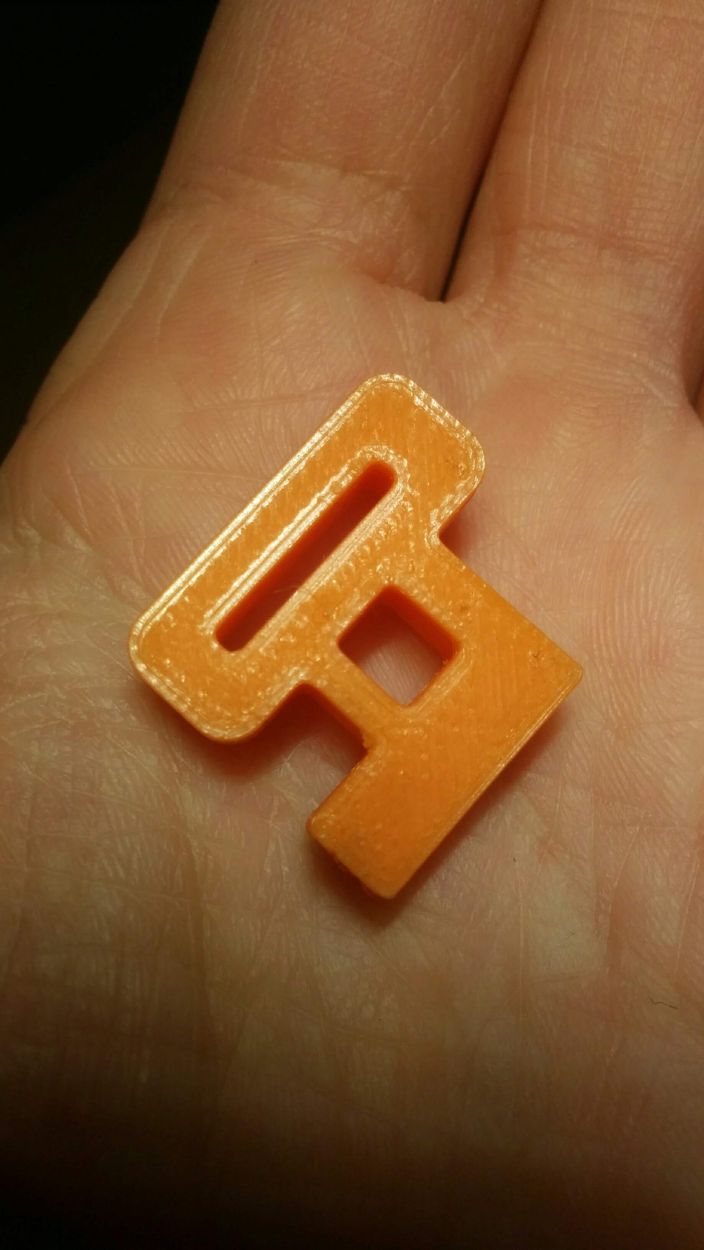

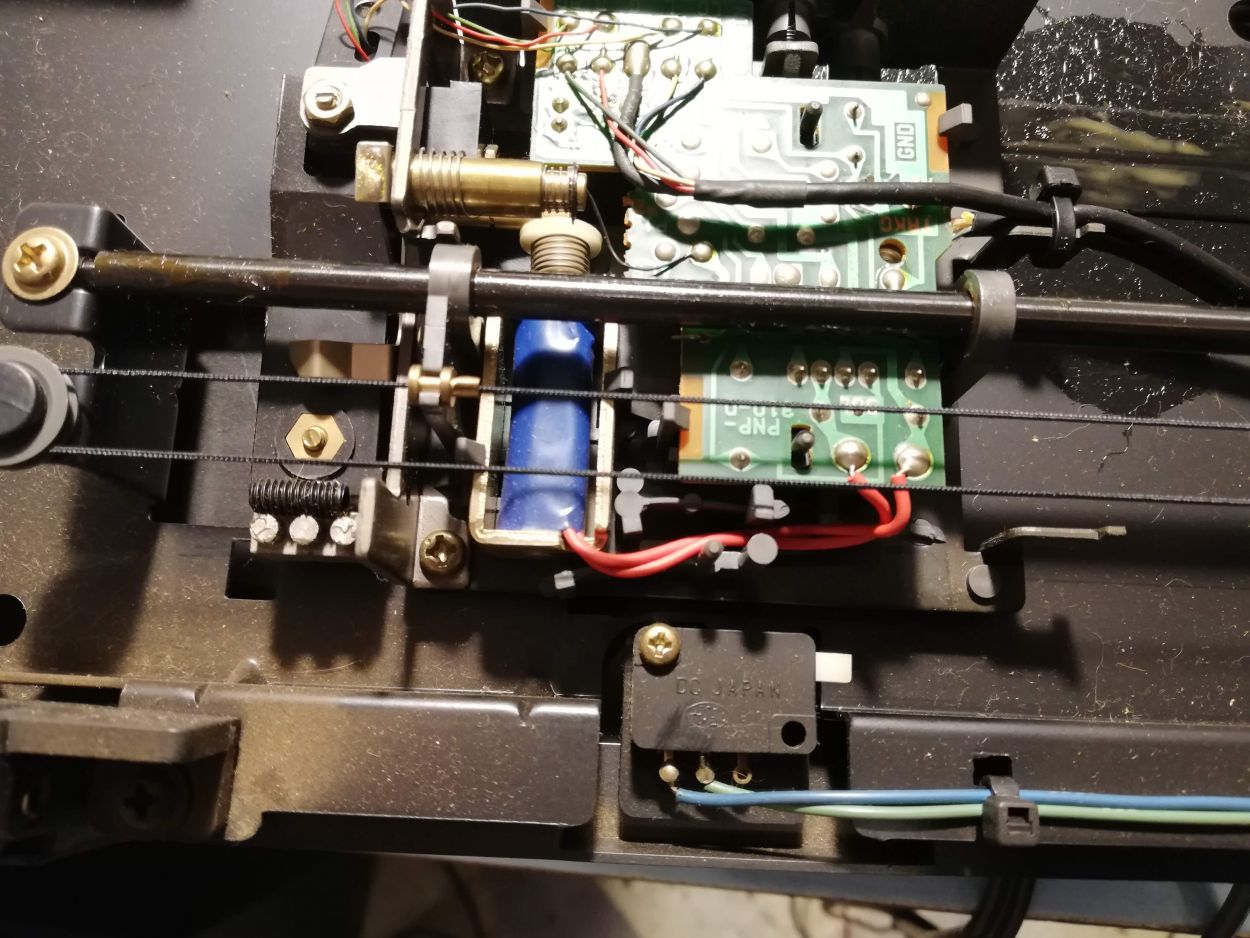

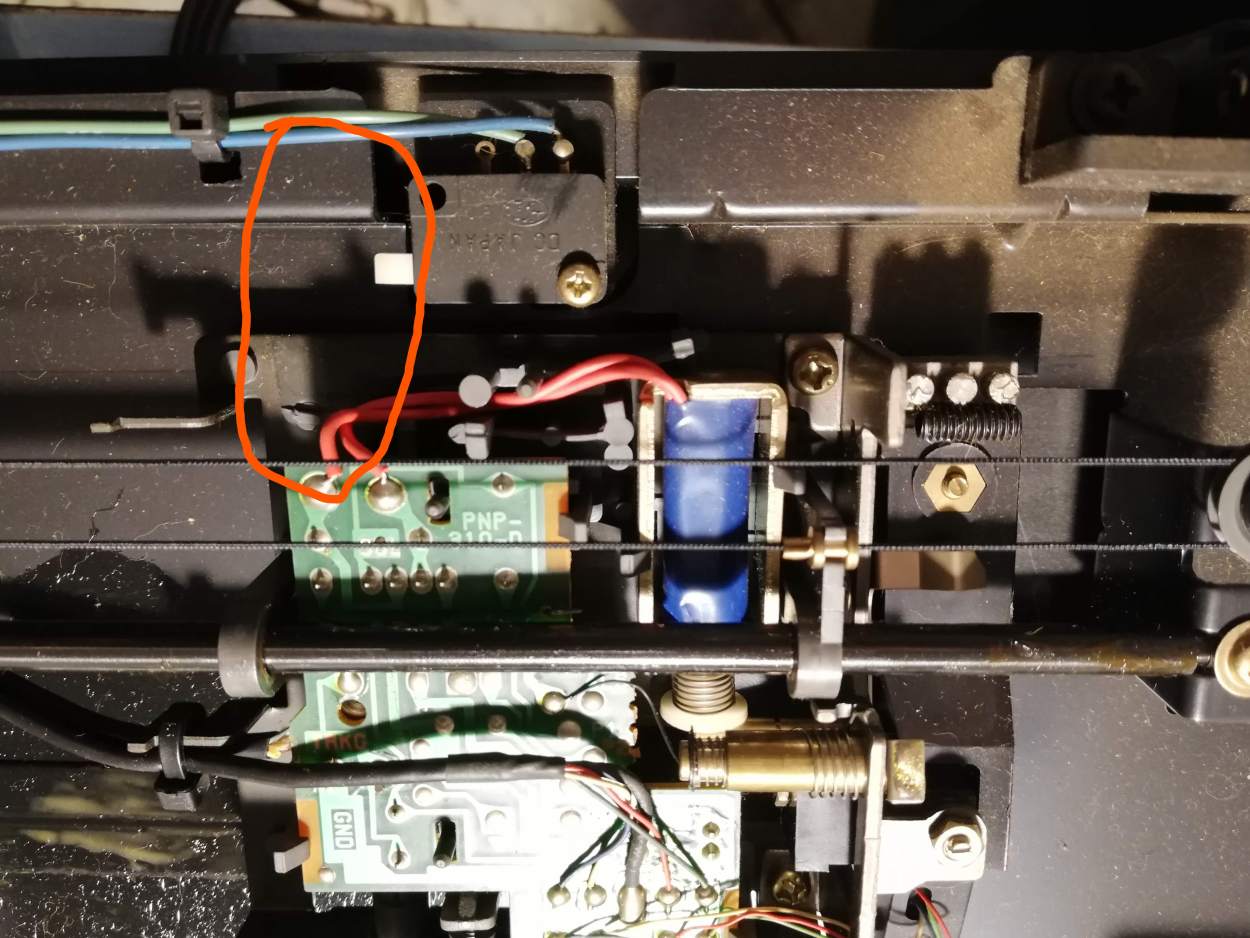

Całość ma wyglądać jak na zdjęciach.
Czekam na element ponieważ druk odbył się po znajomości we Wrocławiu
Mam nadzieję że w końcu zadziała
