Philips N-4450

[Marek-41]

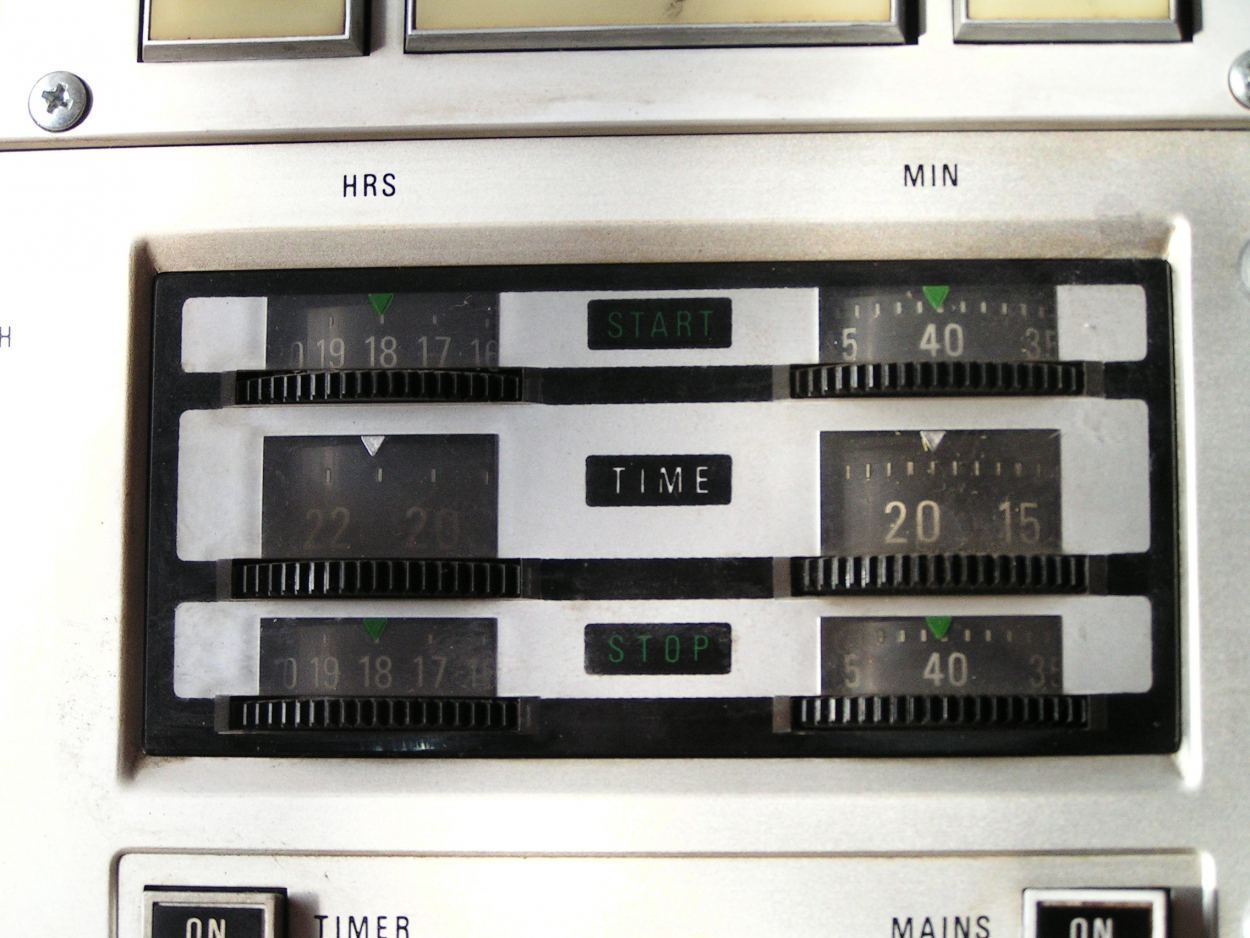

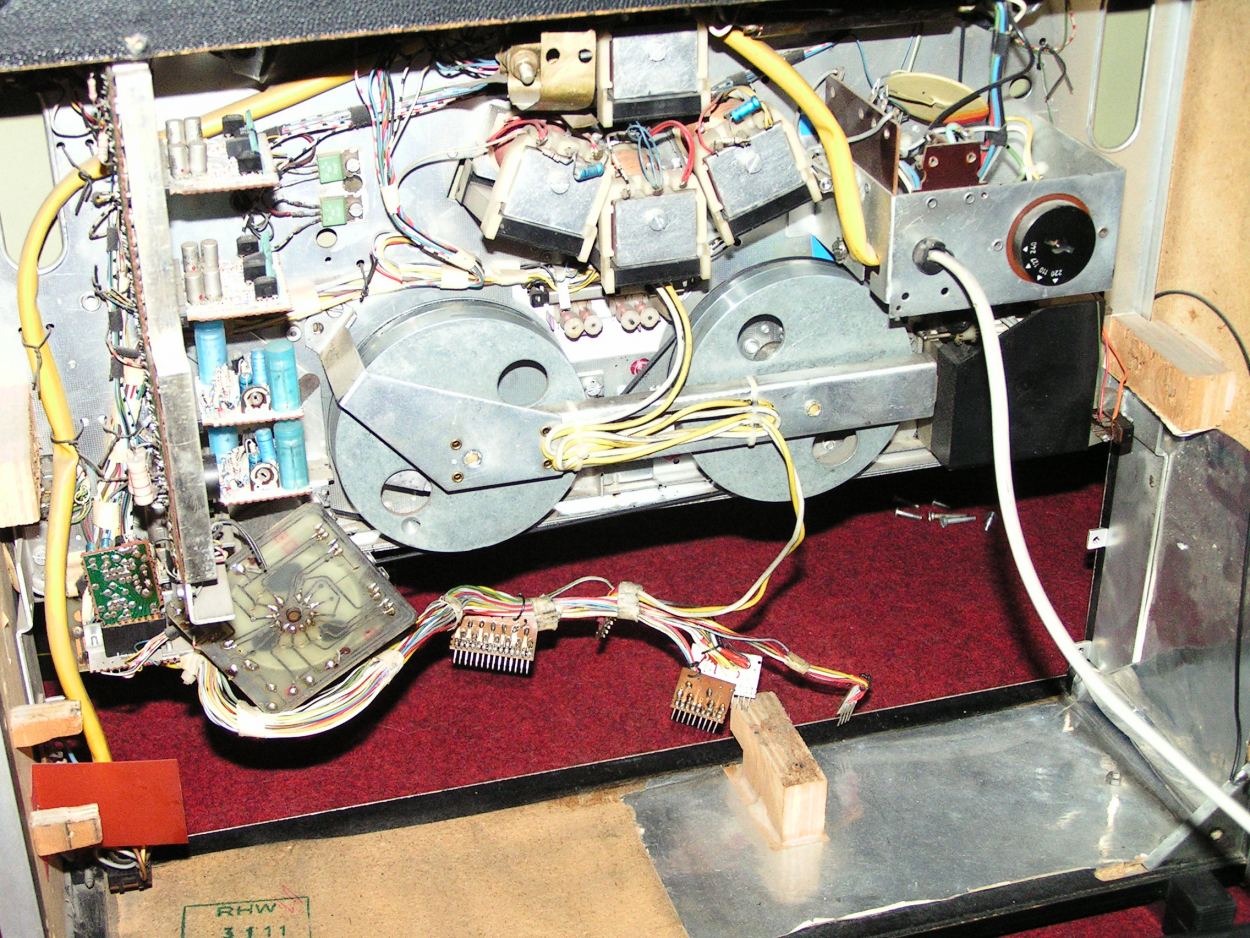

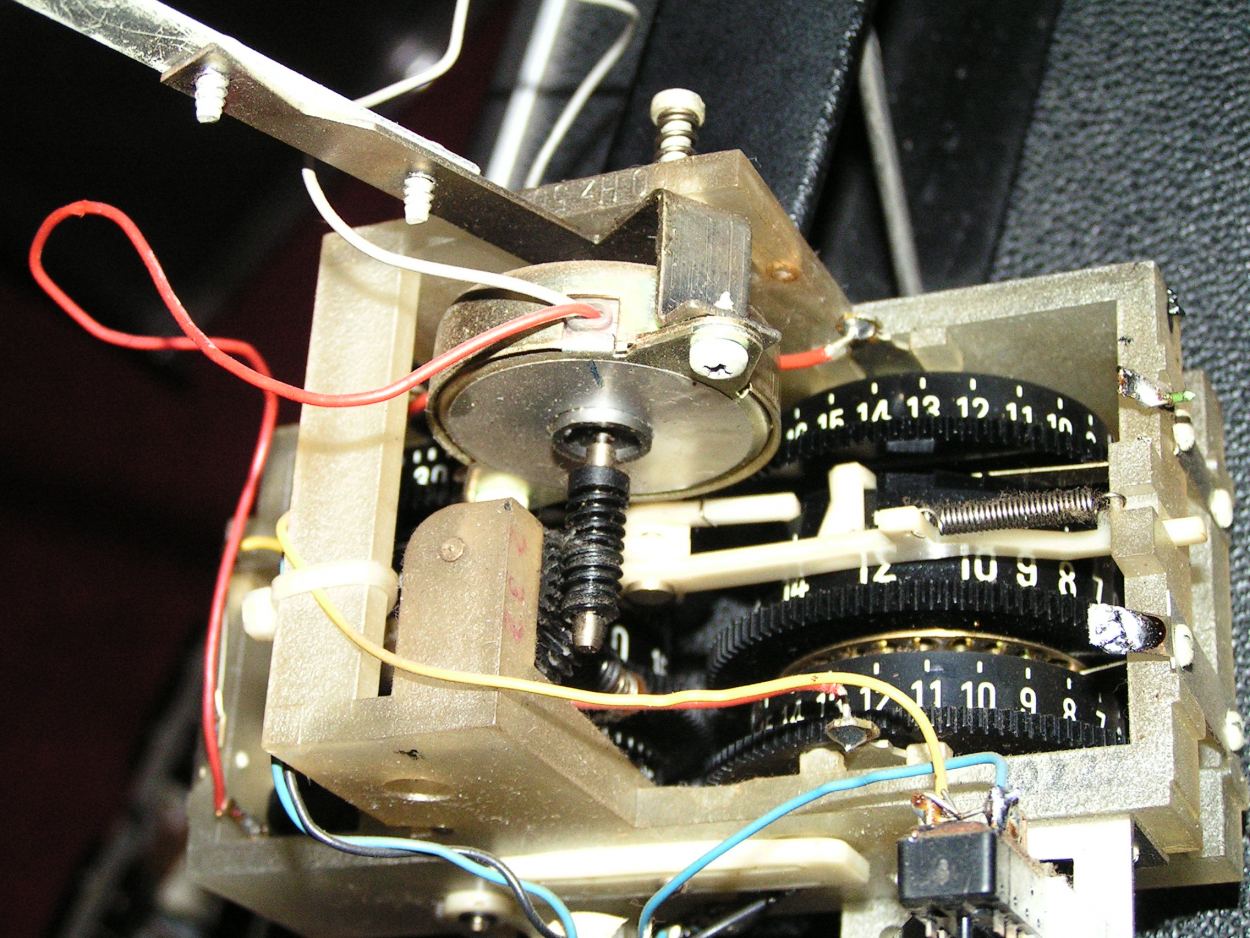

To chyba Jedyna taka konstrukcja w histori audio . Ja przynajmniej nie znam innej podobnej konstrukcji .Istnieją magnetofony wypozażone we wzmacniacz , a nawet we własne kolumny ,ale przy tym potworze , wyglądają jak zabawki . Dwadzieścia kilo wagi . Sześć głowic,dwa koła zamachowe.Cztey silniki . Trzy do napędu taśmy i jeden dla zegara.Kopiowanie pomiędzy ścieżkami,efekt echa,podsłuch przy przewijaniu i płynna regulacja jego prędkości.Trzy prędkości przesuwu taśmy.Autorewers.Możliwość zapisu w obie strony.Wbudowany przyrząd do cięcia i klejenia taśmy. Programowany licznik taśmy z autostop.Dwudziestoczterogodzinny zegar , krórym można zaprogramować zapis i odczyt w ciągu doby. Podsłuch przy zapisie. Możliwość wyłączenia napędu i użytkowania samego wzmacniacza o mocy 2X20 watt i wyposażonego we wszystkie regulacje i filtry. Zasilacz przystosowany do wszystkich napięć i do częstotliwości sieci zarówno 50 Hz jak i 60 Hz.Zegar napędzany silnikiem synchronicznym ma specjalną dwubiegową przekładnie , by mógł poprawnie pracować w obydwu standartach. Gniazda połączeniowe zarówno z przodu jak i z tyłu.Prawie wszystko jest podświetlone , nawet gniazda z tyłu obudowy.Sterowanie odbywa się za pomocą pięknie podświetlanych przycisków o małym skoku.

Jak zobaczyłem te przyciski ,to doznałem myśli , że już to gdzieś widziałem.Nie pamiętałem gdzie do momentu gdy zobaczyłem film pt: "Apollo-13".Przecież bardzo podobne były tam na konsoli sterowania.I też tak pięknie podświetlone. Przecież ten magnetofon wyszedł w 1972 roku w czasie fascynacji lotami na księżyc. Co ciekawe bardzo podobne przyciski posiada z tej samej epoki studyjny Studer A-80.

Magnetofon posiada możliwość pracy w obydwu kierunkach i posiada dwa przyciski Play.Ostatnio używany jest podswietlony nieco słabszym światłem , które zapala się pełną mocą po jego wciśnięciu.Aby to było możliwe,magnetofon posiada pamięć ,ale opartą wyłącznie na elemntach dyskretnych.Przełączniki flip-flop zbudowane są jeszcze na tranzystorach germanowych . Oprócz głównej płyty , część elektroniki jest zbudowana na wymiennych płytkach.Przełączniki funkcji są podświetlone za pomocą światłowodów.Do tego istnieje  przewodowy pilot z 7 metrowym kablem i też kompletem identycznie poswietlanych przycisków.

Parametry i zdjęcia zamieszczę w następnej części.

Edytowane 26 Listopada 2019 przez Marek-41

[sherlock]

Bardzo ciekawa konstrukcja. W ogóle ostatnio przyglądam się szpulakom philipsa ale oferowane egzemplarze najczęściej wyglądają na zmęczone. Ale może kiedyś się trafi w dobrym stanie.

[ArturP]

Witaj Marku.

N4450 od Ciebie doczekał się dawcy części (N4502), niestety nie doczekał się jeszcze czasu dla niego. Już kilka razy były próby podejścia do naprawy, ale wyskakiwały, jak diabeł z kapelusza, inne ważniejsze sprawy.

Ale jak już się zawzmnę do niego, tak chyba kraj przewrócę, by go naprawić.

Biorca jest w częściach, po czyszczeniu i konserwacji, recapie płytek i to tyle co mogłem zrobić.

Dawca ma wszystko sprawne, płytki w stanie IDEAL, silniki także. Pozostaje tylko przełożyć oba talerze, zamontować silniki, kupić paski, a i możliwe, że będę musiał wymienić szczotki w sinikach. Jednak swoje lata mają i potrzebna im duża ilość przytulania. A to wymaga czasu.

Zastanawiam się jak wyczyścić i wypolerować pokrywę, ale tak by jej nie spieprzyć.

Może masz jakiś pomysł na to Marku.
