To będzie temat o oscyloskopach i o wszystkim co jest z nimi związane.

RIGOL DS1054Z



Na początek zaprezentuje swój. Jest to 4 -kanałowy oscyloskop cyfrowy o paśmie 50MHz. I częstotliwość próbkowania 1 GSa/s dla jednego kanału, włączenie dowolnego innego kanału powoduje spadek szybkości próbkowania do 500 MSa/s, a przy czterech działających kanałach prędkość ta jest równa już tylko 250 MSa/s. Mnogość funkcji, także jako częstotliwościomierza i zaawansowanego multimetru, bardzo łatwa obsługa, czynią ten model naprawdę przyjaznym użytkownikowi  . Wyjścia/wejścia to LAN i USB. USB pozwala zgrywać zrzuty ekranowe  i modyfikować oprogramowanie, jak i zapisywać nasze pomiary. Duży, wyraźny wyświetlacz jest czytelny. Menu rozbudowane, ale obsługa po kilku dniach już intuicyjna  . Niestety brak języka polskiego jest, ale to co tam piszą to tak jak by go nie było... błędy w tłumaczeniu itp. Więc proponuje używać tylko angielskiego - jest bardziej zrozumiały.



Kilka danych technicznych:



• Pasmo 50 MHz, 4 kanały
• Częstotliwość próbkowania 1 GSa/s
• Pamięć akwizycji 12 Mpkt (Standard) opcjonalnie do 24 Mpkt
• Częstotliwość odświeżania do 30 000 przebiegów na sekundę
• Opcjonalne nagrywanie ramek: do  60 000 ramek
• Niski poziom szumów, wzmocnienie od 1 mV/dz do 10 V/dz
• Opcjonalne wyzwalanie i dekodowanie magistral szeregowych (RS232,I2C,SPI)
• Wielopoziomowa gradacja jasności wyświetlania przebiegu
• Pełen komplet interfejsów: LAN (LXI Core Device 2011)，USB Host & Device, AUX,USB-GPIB(Opcja.)
• Wyświetlacz 7 cali o rozdzielczości WVGA (800x480)

Poniżej zdjęcia mojego modelu:

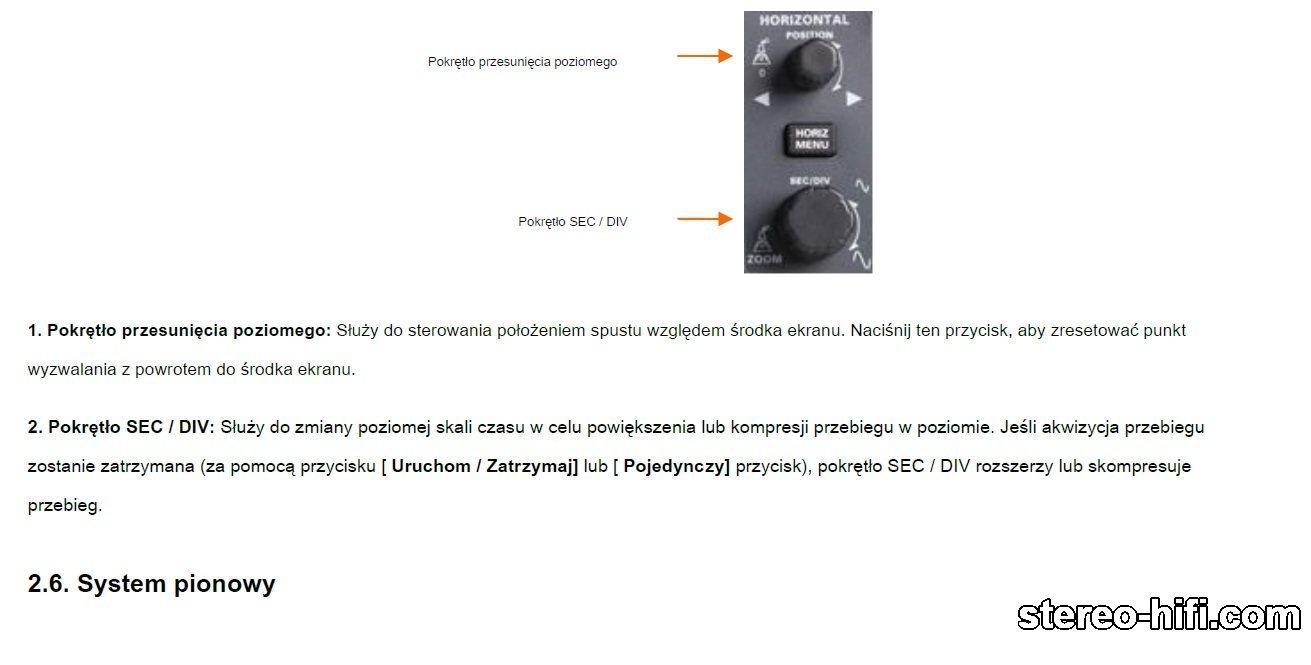

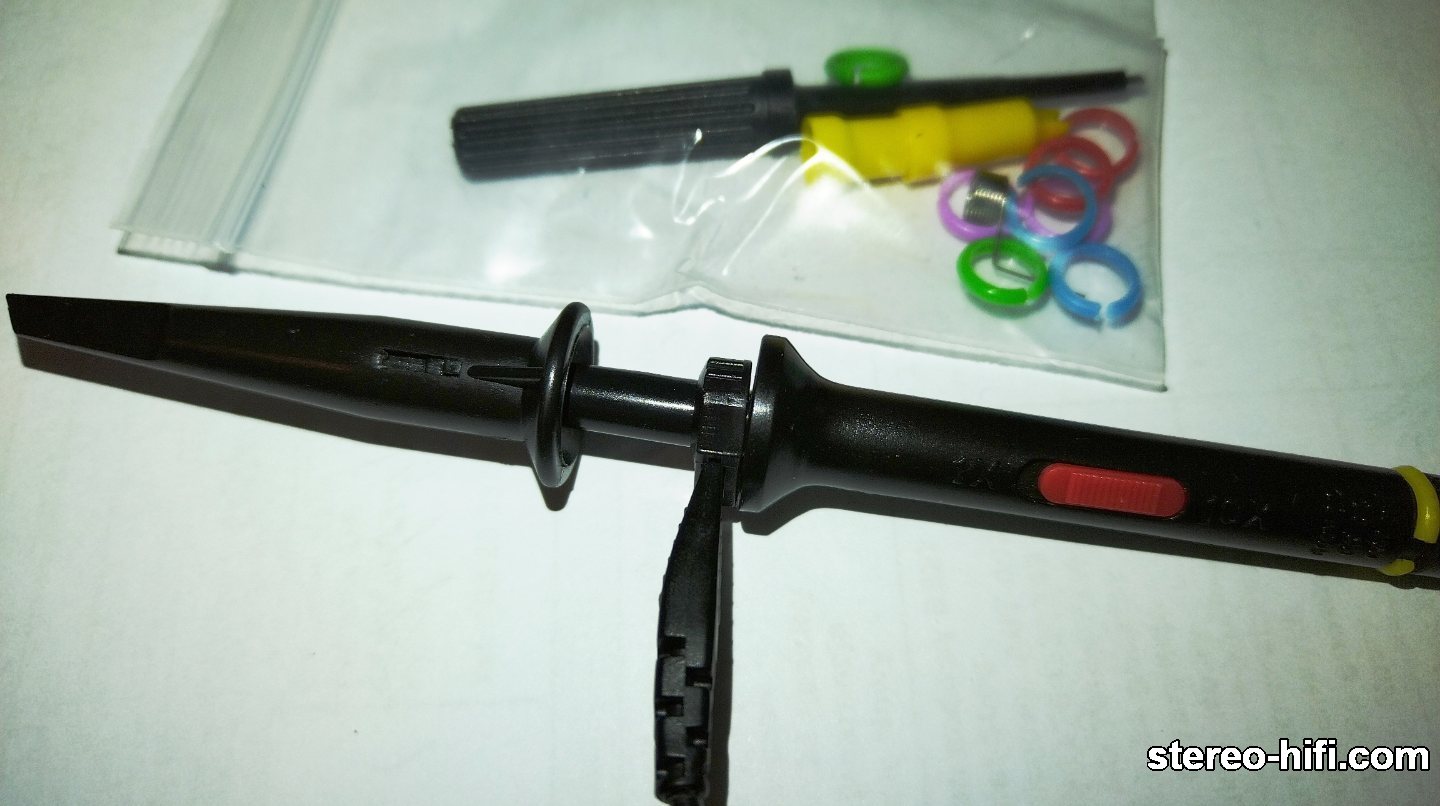

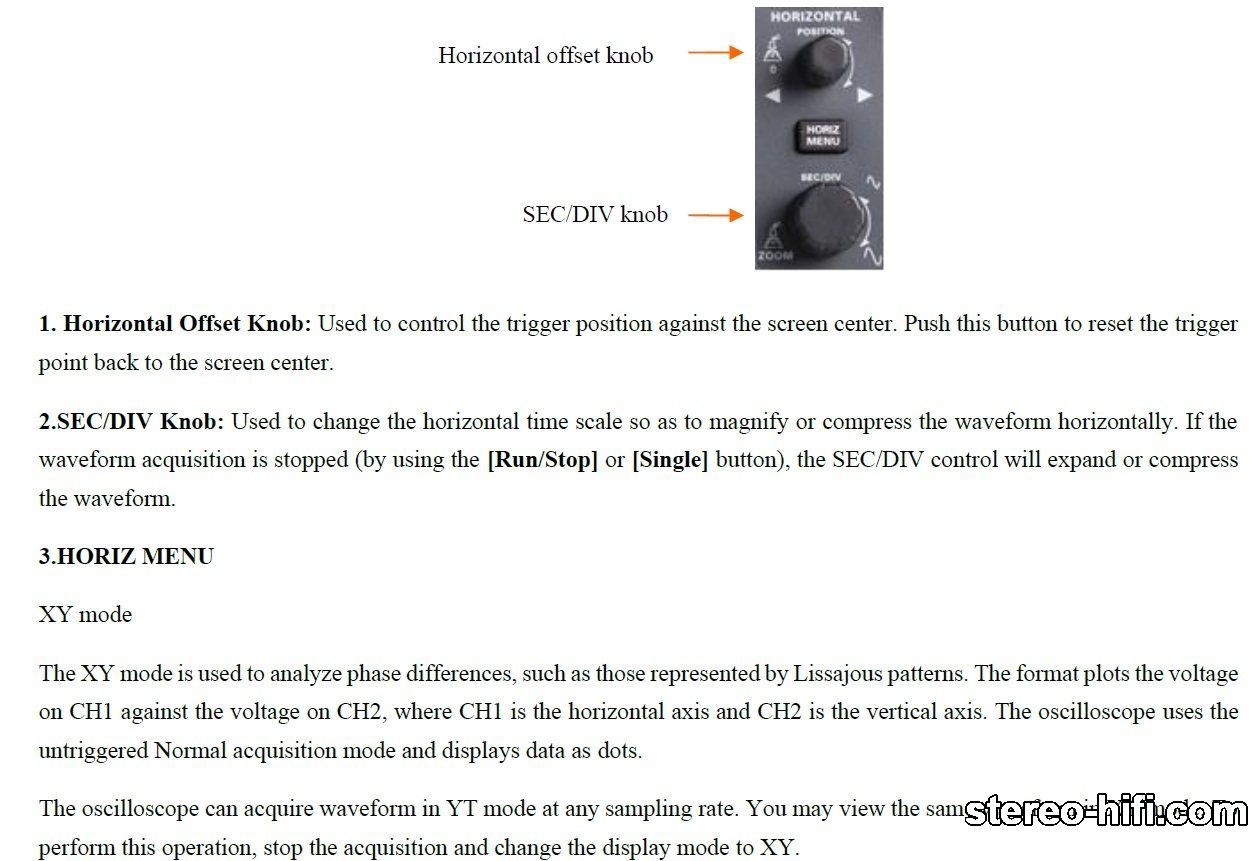

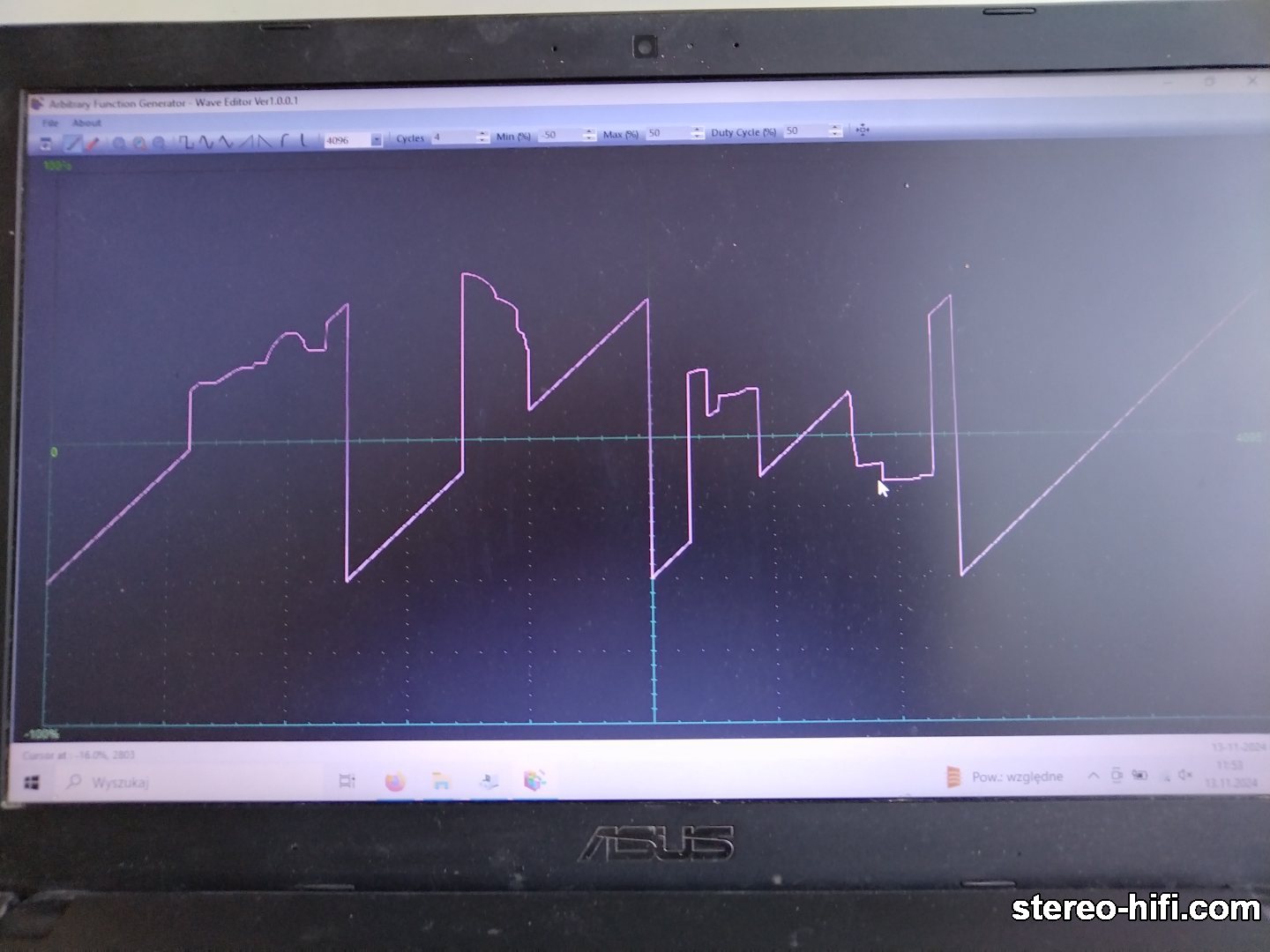

Pomiary oscyloskopem dla opornych



[ArturP]

Gwoli uzupełnienia właściwości, Oscyloskop cyfrowy dzieli maksymalne pasmo na ilość kanałów, Oscyloskop analogowy ma maksymalne pasmo we wszystkich posiadanych kanałach.

[audiotone]

Pasmo także czy tylko częstotliwość próbkowania ?
