Sygnały System Control, a możliwości łączeń segmentów


MILDTO

Rekomendowane odpowiedzi

Opublikowano

Sygnał SYSTEM CONTROLL został zastosowany po to, żeby nie trzeba było stosować w każdym z segmentów zestawu stereofo-
nicznego odbiorników sygnału pilota REMOTE CONTROLLER. W takim przypadku odbiornik sygnału znajduje się tylko we wzmac-

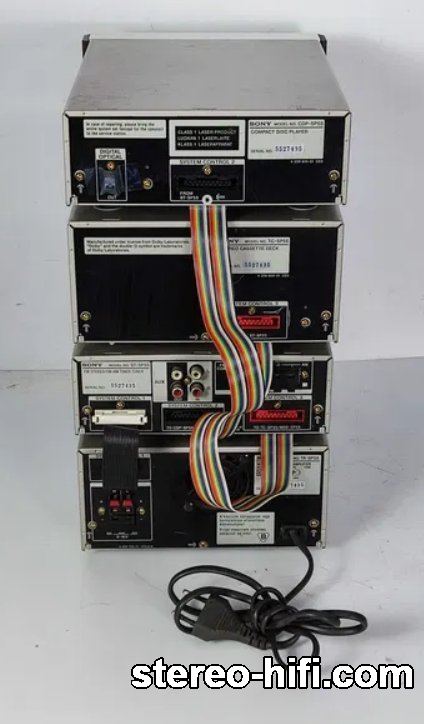

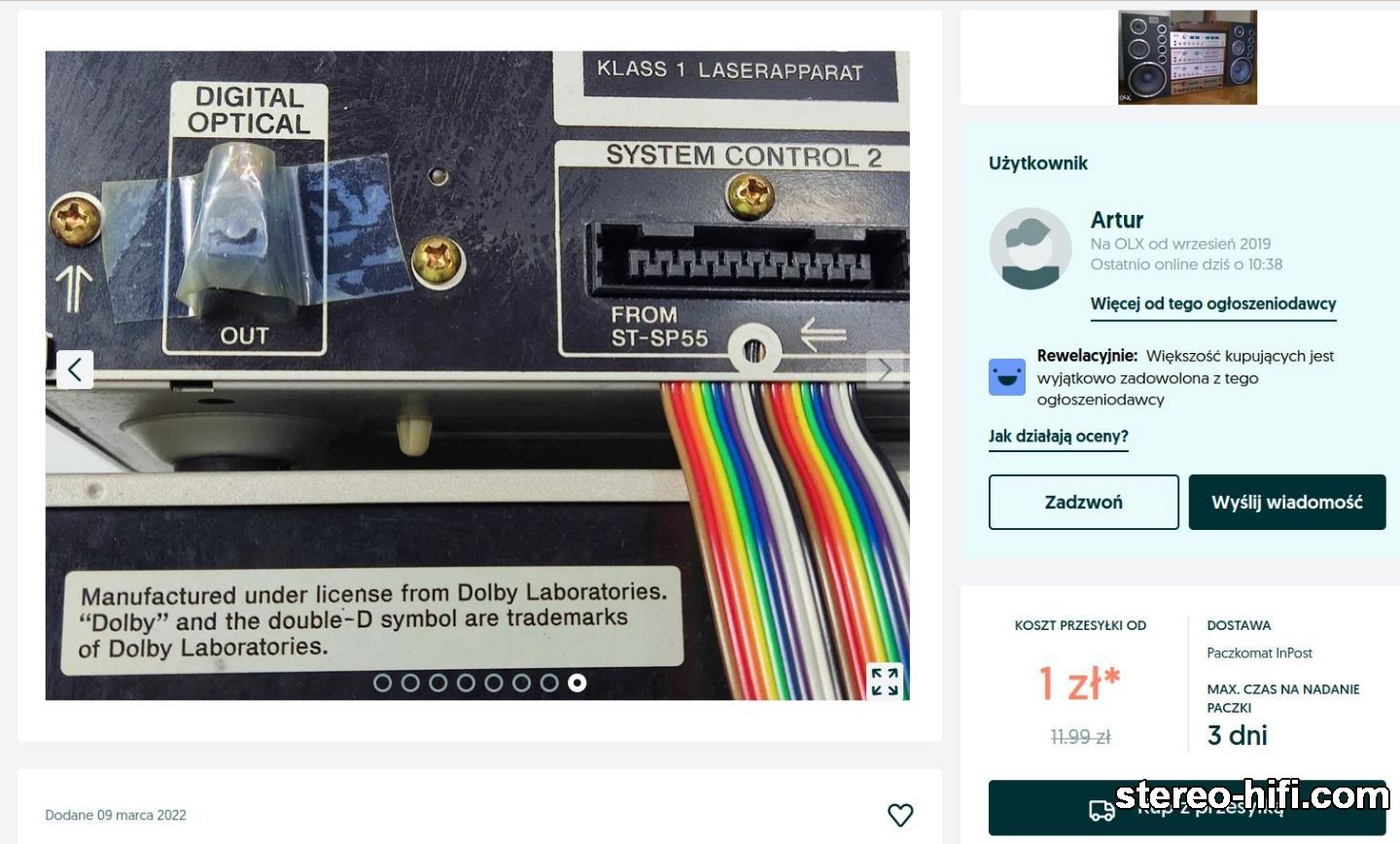

niaczu a sygnał do pozostałych segmentów zestawu rozprowadzany jest za pomocą dodatkowych gniazdek SYSTEM CONTROLL umie-
szczonych z tyłu każdego z segmentów. Gniazdka te niestety zdobyły sobie tak szerokie uznanie, że zaczęto je stosować dla innych potrzeb
i w celu zaoszczędzenia innych elementów składowych segmentów zastawów stereofonicznych. Dzięki temu zabiegowi uniknięto zasto-
sowania elementów zasilaczy i stopniowo powiększano możliwości zastosowania gniazdek sygnału SYSTEM CONTROLL. Niestety
złącza te wymagały coraz to większej ilości styków i doprowadziły do braku kompatybilności segmentów zestawu produkowanego na-
wet przez tego samego producenta, nie mówiąc już o tym, że każda firma robiła w tym temacie to co jej było wygodne bez oglądania się
na innych i to nie tylko innych producentów ale, co jest szczególnie przykre i nie korzystne, użytkowników sprzętu czyli nas wszystkich.
Na nasze szczęście są jeszcze dostępne instrukcje serwisowe z których można wywnioskować do czego poza sygnałem SYSTEM
CONTROLL  w konkretnym modelu złącze takie zostało wykorzystane.CONTROL BOARD.jpg



Na przykładzie TA-AV501R firmy SONY.

Sygnał do gniazdka CN110 podawany jest ze swego rodzaju bramki
TTL zbudowanej na bazie tranzystora Q814 oraz rezystorów R800 i
R801. Budowa taka świadczy o tym, że sygnał ten należy traktować jako
spełniający parametry sygnału TTL.

Sygnał ten ma swój początek na płytce MICOM BOARD pin (60)
PAUSE układu IC804 (µPD75106 CONTROLLER). Ścieżka bieg-
nie do złącza CN111 linia -[2]- w kierunku [N] INPUT BOARD.
Biegnie dalej linią -[2]-, złączem CN101 do bramki tranzystora
Q814. Chcąc do tego wzmacniacza podłączyć segmenty zestawu
SONY MHC-EX* przeanalizowałem złącze wzmacniacza Sony‐TA-
-EX66. Oczywiście chodzi o to aby jednym pilotem bez problemu ste-
rować całym tym sprzętem. Tylko tyle i aż tyle. Złącze w TA-EX66 posiada

siedem styków i poza sygnałem na stykach (5) (6) zbliżonym
do tego ze wzmacniacza TA-AV501R SYSTEM CONTROLL obsługuje

jeszcze zasilanie segmentów. Na schemacie wygląda to tak:.
Styki (2) (3) (4)   są wyjściem zasilania do pozostałych segmentów zestawu.
Styki (1) (7) to GND, a (5) (6) to sygnały sterujące które mają swój początek naSONY TA-EX66styki.jpg
styku (AUB-OUT) układu IC101 SYSTEM CONTROLLER który biegnie
do bazy tranzystora Q118 2SC2603-EF którego to emiter wyprowadzony jest
jako sygnał AUBUS do (3) styku złącza CN101, kolektor wyprowadzono jako
sygnał AUBUS GND do (4) styku tego złącza. Złącze to na płycie
PANEL BOARD omawiane sygnały opuszczają biegnąc do płyty MAIN BOARD

jako sygnały na stykach (20) (19) złącza CN801 prowadzą do (6) i (5)styku
gniazda SYSTEM CONTROL. Nasuwa się teraz pytanie czy sygnały
te na obu wzmacniaczach są kompatybilne i czy można je podłączyć
z elementami zestawu do którego nie są fabrycznie przystosowane?.
Czy sygnał BUS GND złącza SYSTEM CONTROL segmentów zesta-
wu SONY MHC-EX* można bez obaw podłączyć z trzecim stykiem
złącza CN111 SYSTEM CONTROLL wzmacniacza TA-AV501R, czy
adekwatnie sygnał AU BUS  złącza SYSTEM CONTROL segmentów
zestawu SONY MHC-EX* można bez obaw podłączyć z drugim sty-
kiem złącza CN111 SYSTEM CONTROLL wzmacniacza
TA-AV501R?. Styki zasilania dla segmentów zestawu SONY
MHC-EX* można by zasilić z dodatkowego transformatorka, albo
wyprowadzić ze wzmacniacza TA-AV501R, tego jescze nie sprawdza-
łem jak można by najlepiej w tej sprawie zadziałać.



  • O.K. (0 pts) 1
  • Super (+1 pts) 1
  • 3 tygodnie później...
Opublikowano

Zastanawiam się dlaczego jakoś mało odpowiedzi, przypomnę więc zamieszczone pytania „ czy sygnały te na obu wzmacniaczach są kompatybilne i czy można je podłączyć z elementami zestawu do którego nie są fabrycznie przystosowane?. Czy sygnał BUS GND złącza SYSTEM CONTROL segmentów zestawu SONY MHC-EX* można bez obaw podłączyć z trzecim stykiem złącza CN111 SYSTEM CONTROLL wzmacniacza TA-AV501R, czy adekwatnie sygnał AU BUS  złącza SYSTEM CONTROL segmentów zestawu SONY MHC-EX* można bez obaw podłączyć z drugim stykiem złącza CN111 SYSTEM CONTROLL wzmacniacza TA-AV501R? ”
