Akai GX-400D

[Krecik]

Dzień dobry,

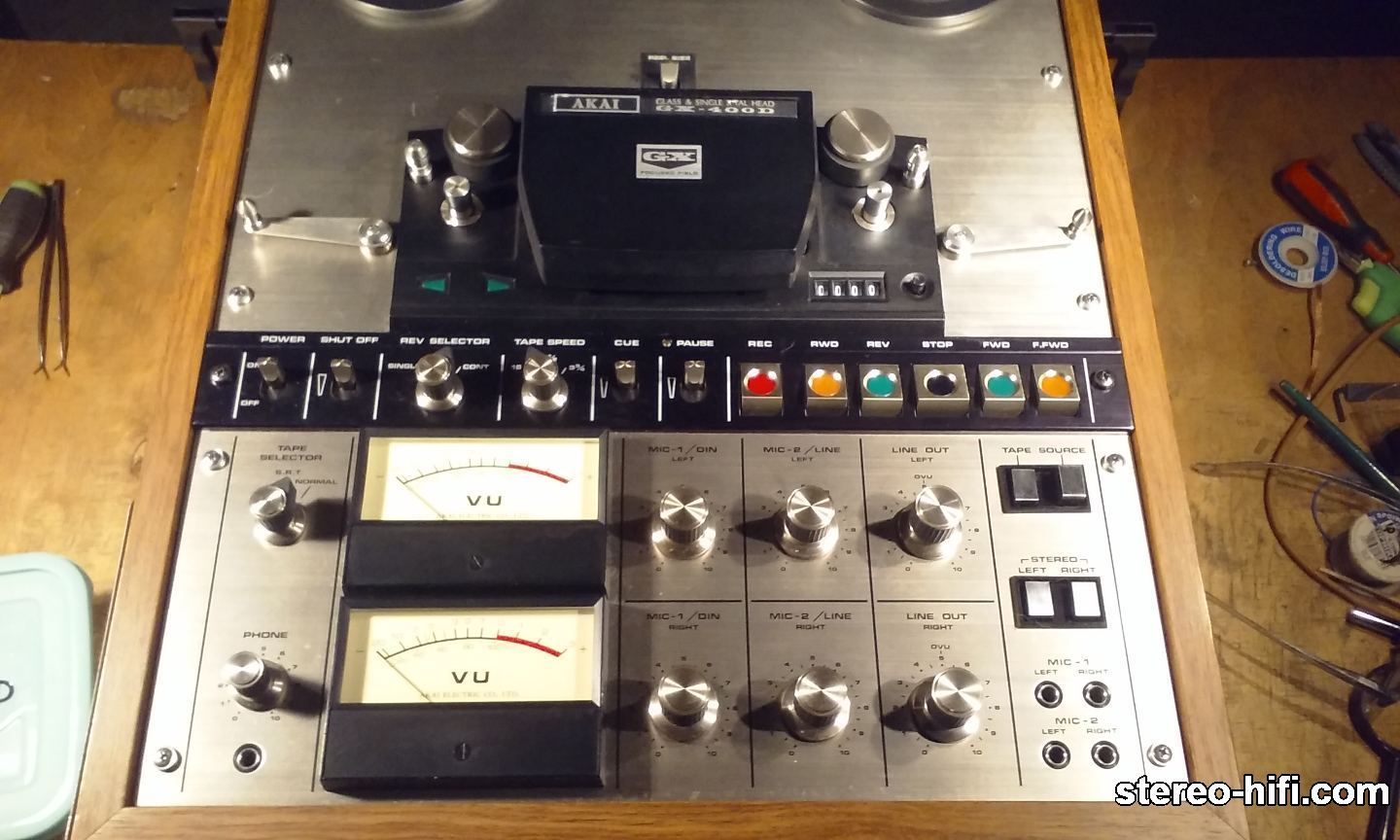

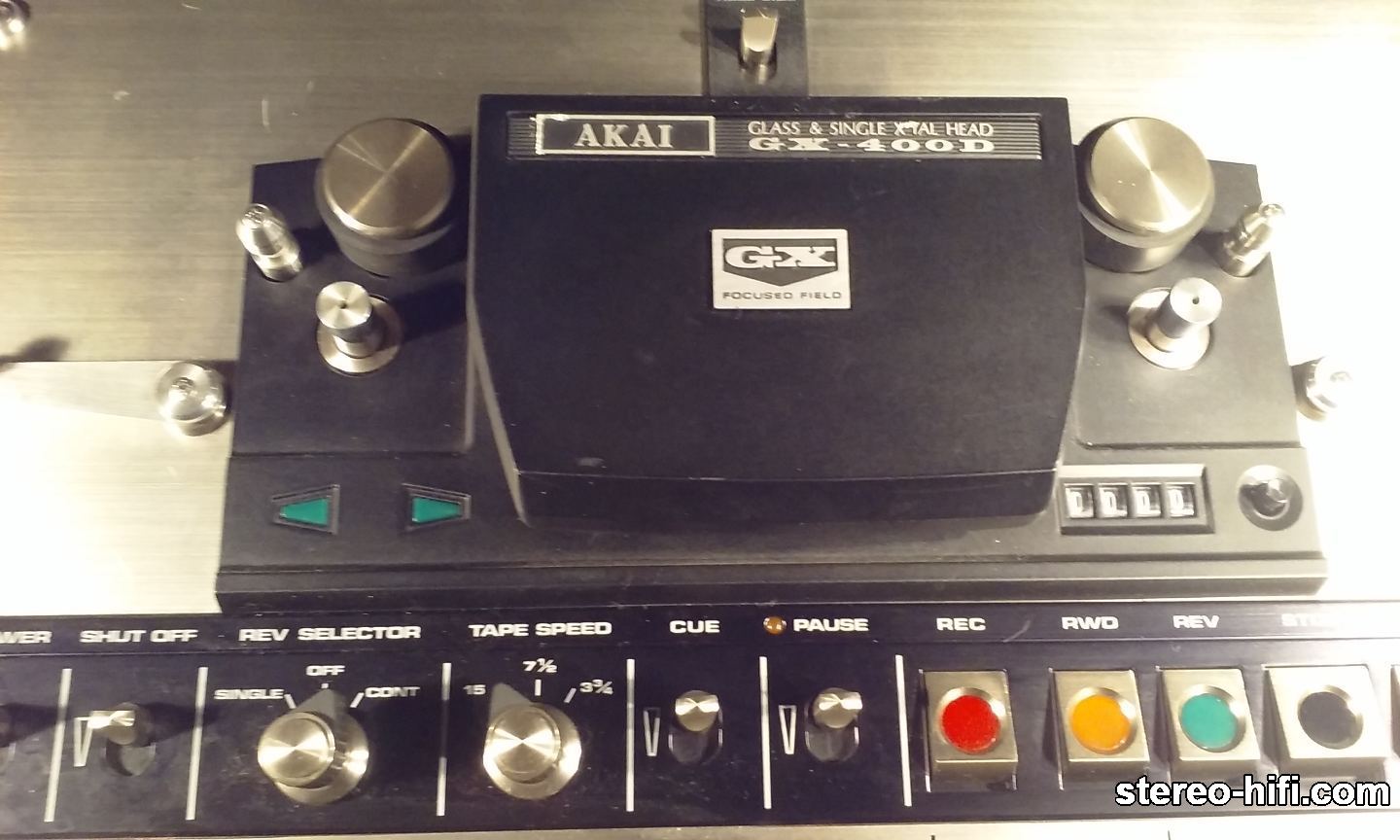

trafił niedawno do mnie taki sprzęt "do przeglądu". Przegląd to dość enigmatyczny termin, za którym równie dobrze może kryć się zdjęcie osłon, popatrzenie, kapnięcie olejem tu i ówdzie, czasem jakiś pomiar i cyknięcie którymś PR-kiem, jak i "generalka" z pruciem do imentu wszystkiego, co należy (czyli co się da i co się z założenia nie da też - jeżeli tego wymaga). W tym przypadku po wstępnych oględzinach wnętrza i stwierdzeniu licznych usterek i niedomagań zakwalifikowałem na wpół nieżywego biedaka do naprawy zasadniczej.

Trwała ona niemal miesiąc. Powstało około 180 rutynowych fotek ze szczegółami uzdatniania podzespołów do dalszej eksploatacji, usunięto wszystkie usterki oraz zapewniono odpowiednią trwałość ponaprawczą całej maszynie (gwarancja 5 lat). Wykryto i poprawiono także coś więcej...

Sprzęt ten uchodzi za magnetofon wyższej klasy i jest wysoko ceniony na rynku. Co deklaruje wytwórca ? Podam w tłumaczeniu:

System ścieżek:          4 ścieżki 2 kanały stereo, monofoniczny zapis/odtwarzanie

Prędkość taśmy:        38,1  ;  19,06  ;  9,53 cm/s +/- 0,5% (+/-1,5%*)

wow and flutter (miaukolenie i trzepotanie, wiadomo o co chodzi         poniżej 0,035%  (0,06%*) RMS dla 38,1 cm/s

                                                                                                                     poniżej 0,05%   (0,09%*)  RMS dla 19,06 cm/s

                                                                                                                     poniżej 0,08%   (0,15%*)  RMS dla 9,53 cm/s (tu jest błąd w instrukcji serwisowej - poprawiony)

Pasmo przenoszenia dla taśmy "normal" (żelazowej)        30-24000  +/- 3dB   @ 38,1 cm/s

                                                                                      30-22000  +/- 3dB   @ 19,06 cm/s

                                                                                      30-15000  +/- 3dB   @ 9,53 cm/s



Zniekształcenia                2% @  38.1 cm/s , 1kHz   0dB  zapis/odczyt

                                       2% @ 19,06 cm/s , 1kHz  0dB  zapis/odczyt

                                       3% @ 9,53 cm/s , 1 kHz  0dB  zapis/odczyt



cdn.





[Krecik]

cd.



Wyjścia       liniowe  0 +/- 1dB  0VU;  6 +/-1,5dB (VR max.)

                  DIN       390 mV

                  50mV +/- 10 mV  8 omów dla 1 kHz  @regulacja na max.



Wejścia       mikrofonowe   0,7 mV

                  liniowe            70 mV

                  DIN                15 mV (L)  300 mV (H)



Poziom zapis/odczyt         0 dB  +/- 1,5 dB



Stosunek sygnał/szumy      lepszy niż 54 dB  (48*dB)



Tłumienie przesłuchu (cross talk)       stereo  45 dB   zapis 1 kHz 3VU*

                                                        mono   70 dB

                                                        mono   60 dB  zapis  1 kHz 3VU*



Skuteczność kasowania                   lepsza niż 70 dB



Częstotliwość prądu podkładu        100 kHz +/- 5 kHz



Przesłuch sygnału podkładu          stereo  -30 VU

                                                    mono  -20 VU



Dewiacja HF                                 +/- 1,5 dB   z taśmy testowej 15000 Hz  przy 38,1 cm/s



Czas nawrotu (autorewers)           4 sekundy @ 38,1 cm/s

                                                    3 sekundy @ 19 i 9,53

Pojemność zapisu (po polsku to czas odtwarzania taśmy)        90 minut  dla taśmy 3600 stóp @ 38,1 cm/s   (stopa angielska to 30,48 cm, więc chodzi o taśmę długą na 1097 metrów)



Czas przewijania taśmy                120 / 100 sekund  przy zasilaniu z sieci odpowiednio  50 / 60 Hz  dla taśmy  731 metrów



Silniki                           przesuwu  SCM3 - 16 TW, czterobiegunowy wiroprądowy AC

                                                    800 obr/min @ 38 cm/s

                                                    400 obr/min @ 19 cm/s

                                                    200 obr/min @ 9,5 cm/s



                                 szpulek     IM 1 - 24 TW, dwa sześciobiegunowe wiroprądowe z wirnikiem wewnątrz stojana

                                                 1000 / 1200 obr/min przy odpowiednio  50 / 60 Hz

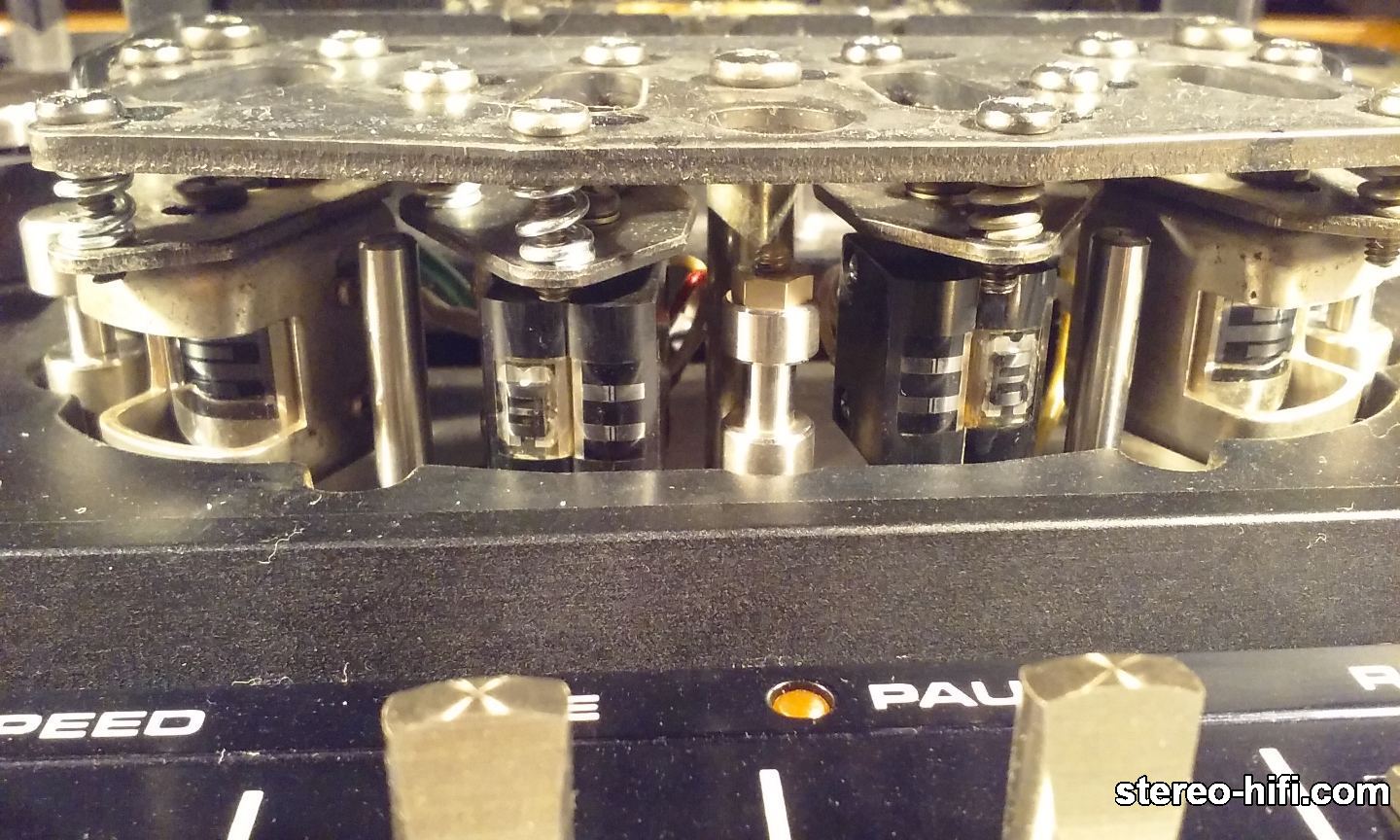

Głowice               kombinowana zapisująca+kasująca (są wykonane jako jeden nierozłączny zespół, określany mianem "combo")  typ RE4-6 , szczelina sekcji zapisujących 3,5...5,5 mikrometra

                                                                                                                                                                                                                     szczeliny sekcji kasujących 2x 0,2 mm

                          impedancja sekcji zapisującej               1300 omów  +/- 25 % @ 100 kHz ; rezystancja w przybliżeniu 5,5 oma

                          impedancja sekcji kasującej                  130 omów    =/- 7 %   @ 100 kHz ; rezystancja w przybliżeniu 2,3 oma



                         odczytująca                                         P4-220 , szczelina 0,5 ... 2 mikrometry

                                                                                   impedancja 1200 omów +/- 25%  @ 1 kHz

                                                                                  rezystancja w przybliżeniu  160 omów



Wymiary zewnętrzne magnetofonu                          457x590x240 mm  (no, mały nie jest... - przyp. autora tematu)

Ciężar                                                                      31,2 kg  (lekki też nie za bardzo  - przyp. j.w.)

Pobór mocy                                                             160 W max.



Dane przepisałem żywcem z instrukcji serwisowej (tłumaczenie z angielskiego technicznego - Krecik )



Przeczytanie tych danych skłania do pewnych refleksji, których efekt może być istotnym czynnikiem kształtującym opinię o magnetofonach ogólnie, a w dość drażliwych kwestiach w szczególności.

Troszkę się zatem nad tym zastanówmy... Weźmiemy poprawkę na okoliczności oczywiste, przemycające błędy (liczne !) do instrukcji serwisowej (japońskiej !) i schematów (też japońskich !), ale nawet zrozumienie konieczności zatrudniania kobiet (Japonek ! ) przy raczej męskich tematach (w japońskim wydaniu) wszystkiego nie da rady wytłumaczyć.

Uprzedzam - będę się wyzłośliwiał w zemście za poniewieranie niedocenianych sprzętów. Właściciele/użytkownicy GX 400D lepiej niech nie czytają następnych wpisów.

Chyba, że mają odwagę popatrzeć prawdzie prosto w oczy (skośne nieco...).



cdn.



Edytowane 27 Maja 2022 przez Krecik

[Krecik]

Celem naprawy głównej magnetofonu jest przywrócenie go do stanu odpowiadającemu nowości fabrycznej lub lepszego. Wobec dość często spotykanych wad wrodzonych różnych magnetofonów usunięcie ich podnosi walory eksploatacyjne takiej maszyny powyżej poziomu oferowanego przez wytwórcę.

Magnetofon jest urządzeniem dość mocno zintegrowanym, niewielka usterka jakiegoś podzespołu może zdyskwalifikować całość. Bywają też mankamenty drugorzędne nie wykluczające dalszej eksploatacji, takie, z którymi od biedy da się żyć o ile nie przejawiają tendencji do samorozwijania się, co niestety jest najczęstszym przypadkiem.

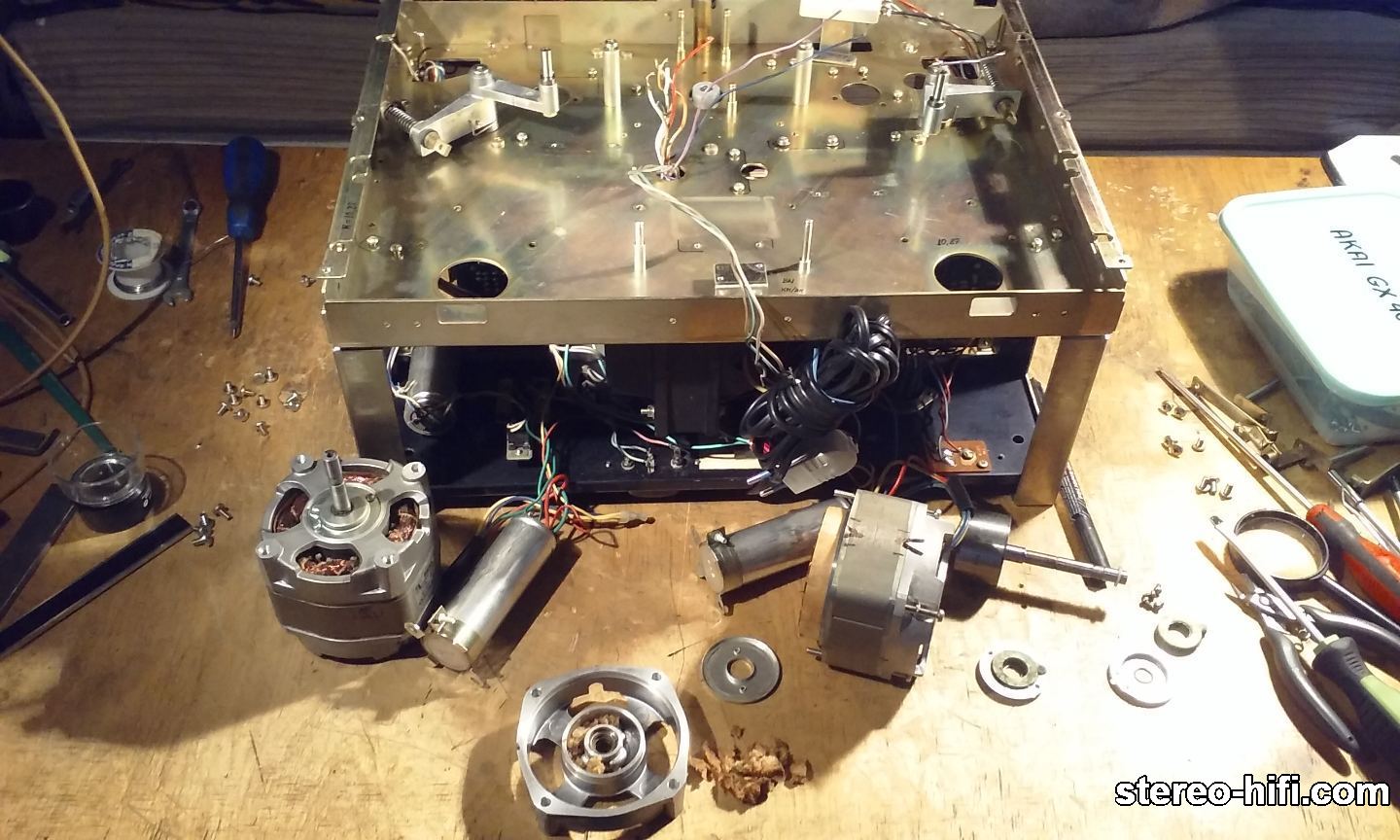

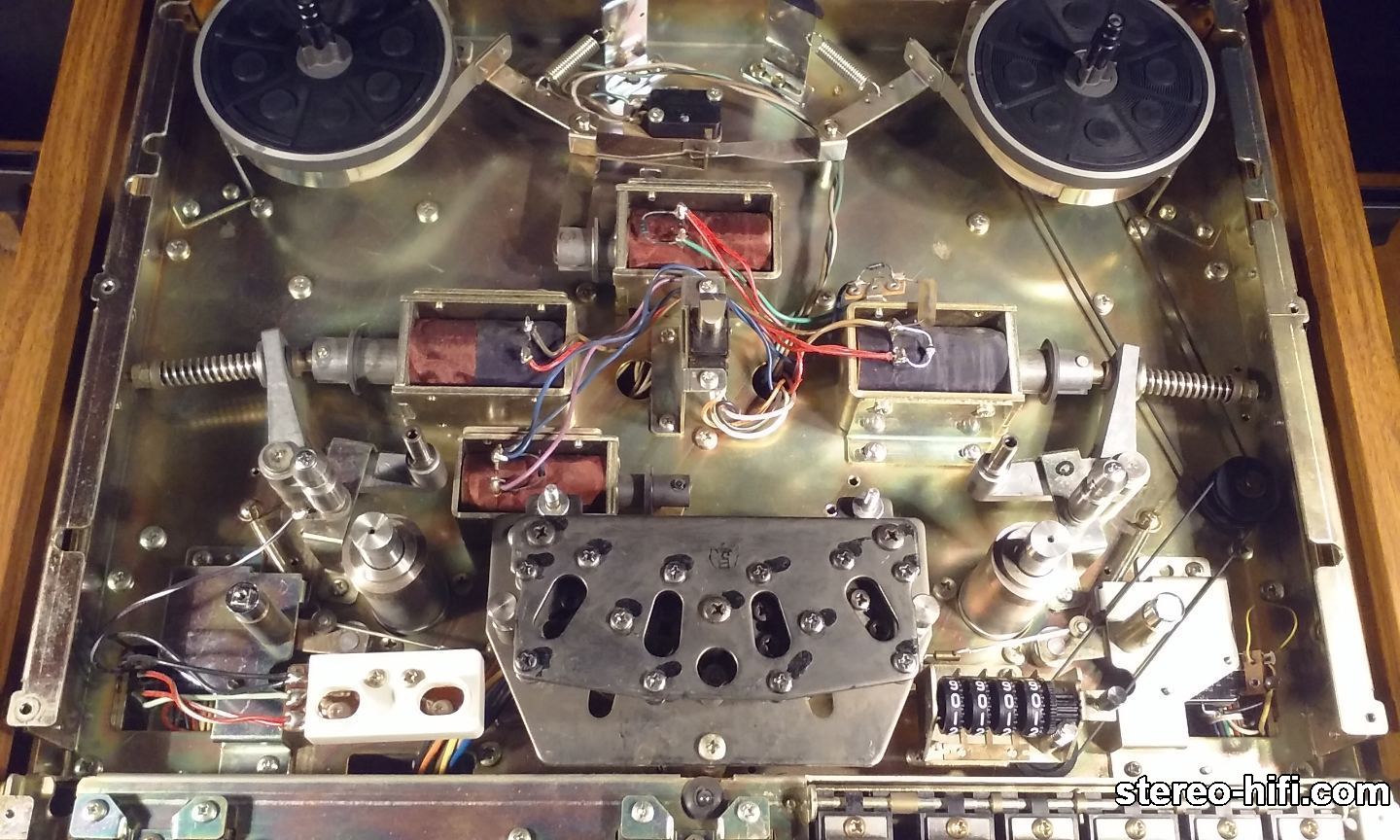

Dlatego tu nie ma zmiłuj dla serwisanta, trzeba zajrzeć wszędzie i naprawić wszystko w szczegółach. Toteż rutynową procedurą przy "generalce" jest demontaż całkowity mechaniki. Inaczej coś może ujść uwadze, prawem Murphy'ego ujawniając się złośliwie w przyszłości już u użytkownika, co humoru nikomu nie poprawi.



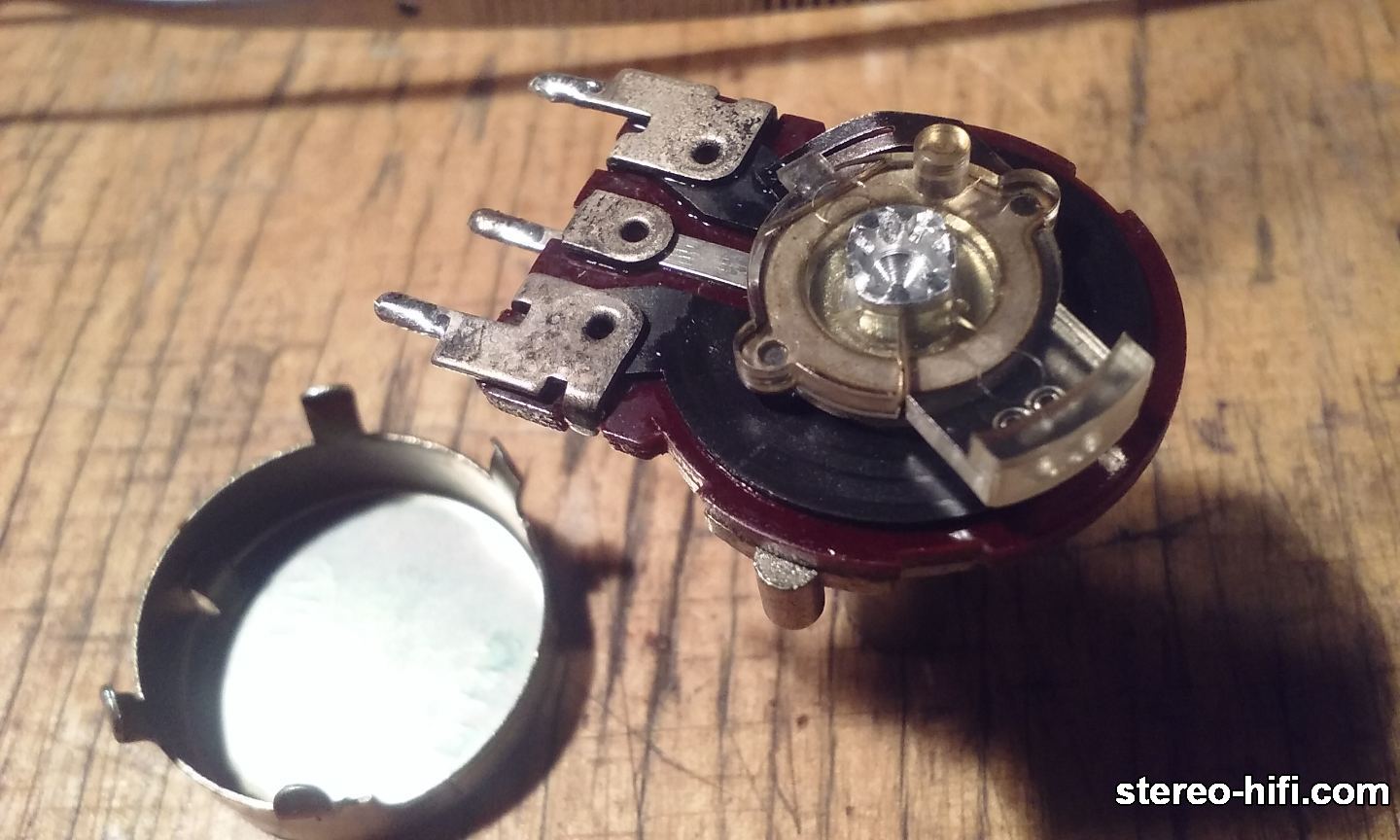

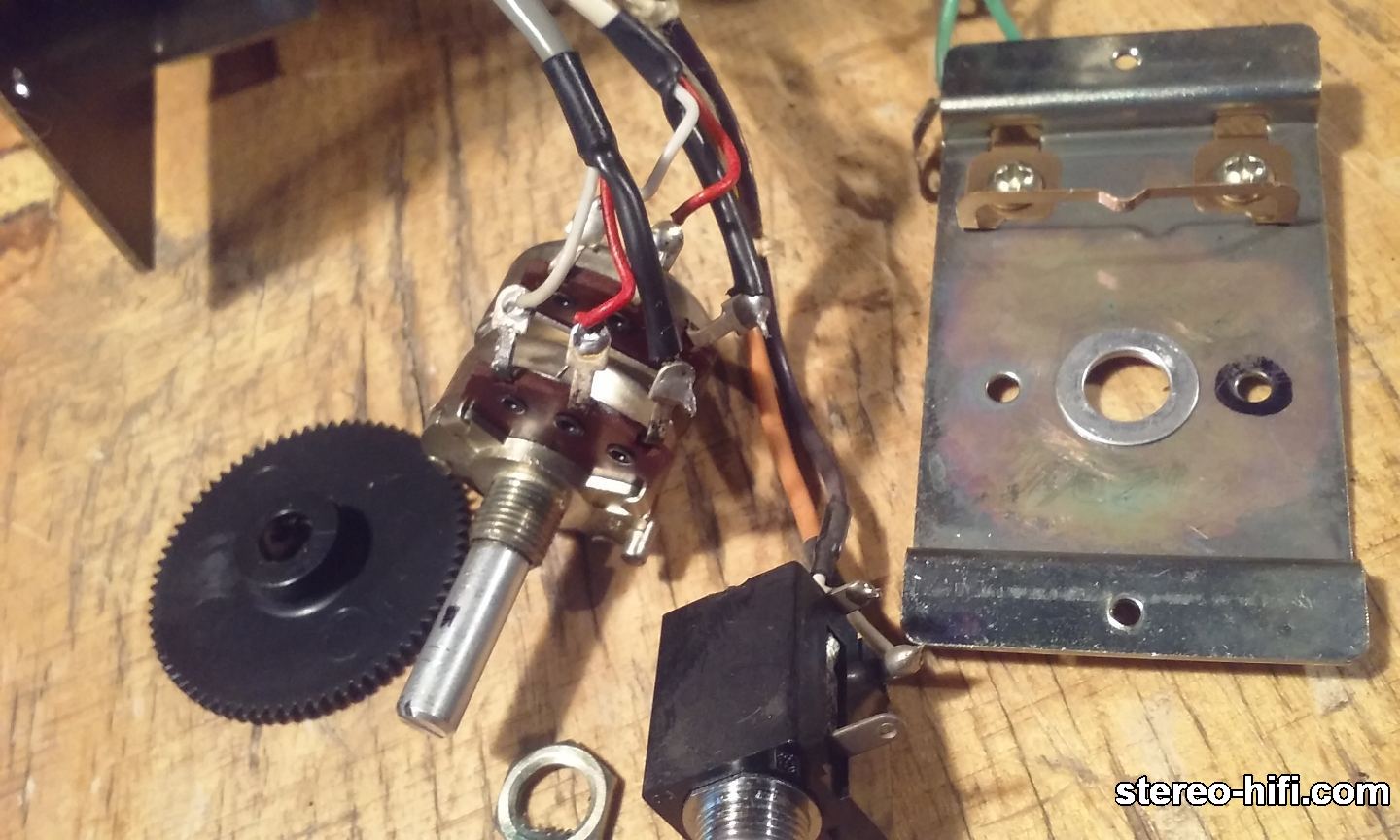

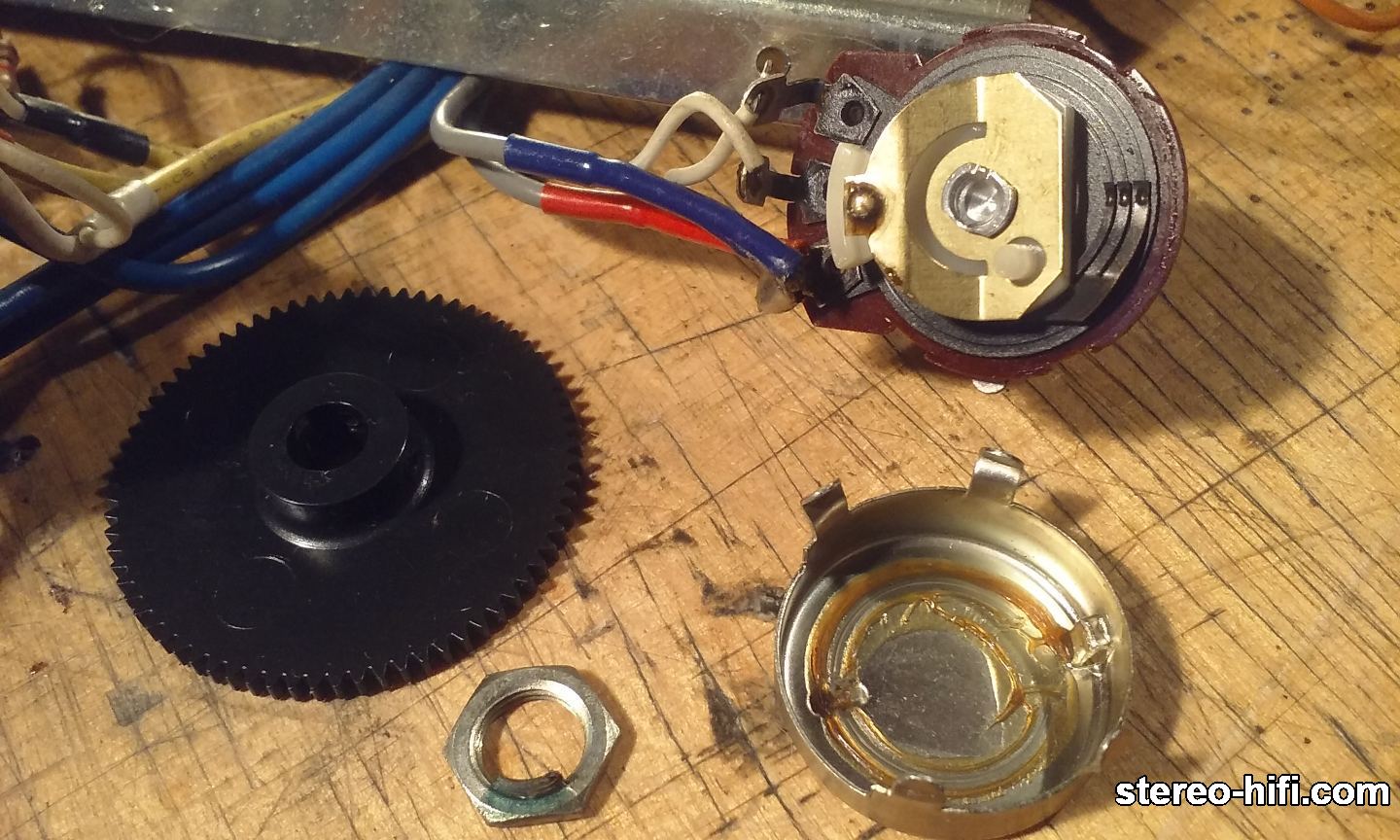

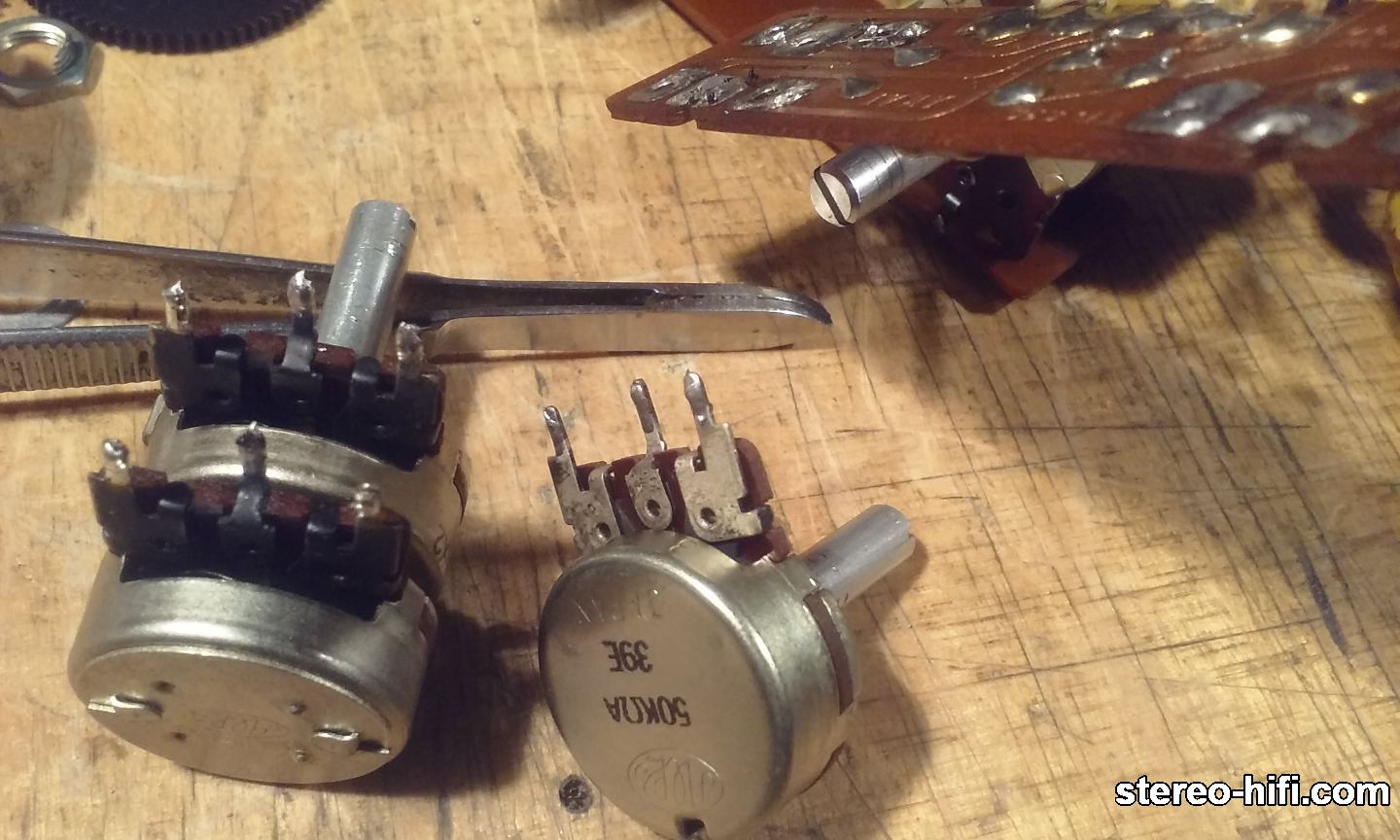

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto
