Technics SU-8055

[Jakub K]

TECHNICS SU-8055



Kupiony kiedyś okazyjnie za parę groszy jako uszkodzony. Skusił mnie jego wygląd w sensie designu. Będzie pasował do SH-8020.

Bliźniacza konstrukcja z SU-8044 który ma nieco mniejszą moc wyjściową.



Parametry:

Model: SU-8055 / SU-8055 K

Type: Integrated amplifier

Years of manufacture: 1978 - 1980

Made in: Japan

Color: silver (SU-8055), brown (SU-8055 K)

Remote control: no

Power consumption: 500 W

Dimensions: 430 x 142 x 255 mm (WxHxD)

Weight: 7,7 kg

Original price approx.: 650 DM

Connections

Number of inputs:

Phono 1 MM: 2.5 mV / 47 kOhm

Phono 2 MC: 170 µV / 100 Ohm

Tuner, Aux: 150 mV / 47 kOhm

Tape 1 (Cinch/DIN 180 mV / 33 kOhm

Tape 2 (Cinch): 150 mV / 33 kOhm

Number of outputs:

2x Tape (1x Cinch, 1x Cinch/DIN 150 mV (Cinch) / 30 mV (DIN).

Headphones (6.3 mm jack, front)

2 pairs of loudspeakers

Technical data

Continuous power (20-20,000 Hz)

8 Ohm: 2x 47 W

4 Ohm: 2x 48 W

Dynamic power

8 Ohm: 2x 50 W

4 Ohm: 2x 56 W

Total harmonic distortion: 0.02% (20-20,000 Hz, 8 Ohm)

Attenuation factor: 36 (8 Ohm), 18 (4 Ohm)

Frequency response:

Phono: RIAA ±0.5 dB

Tuner, Aux: 20 - 20,000 Hz (±0.5 dB)

Power bandwidth: 5 - 40,000 Hz (-3 dB)

Signal-to-noise ratio: (extraneous voltage at rated power)

Phono MM: 73 dB / 85 dB (IHF-A)

Phono MC: 60 / 66 dB (IHF-A)

Tuner, Aux: 86 dB / 97 dB (IHF-A)

Stereo channel separation:

Tone control:

Bass: ±10 dB at 50 Hz

Treble: ±10 at 20 kHz

Loudness: +7 dB (100 Hz)

High Filter: 7 kHz (-6 dB/oct.)

Low Filter (Subsonic): 30 Hz (-6 dB/oct.)

Mute: -20 dB

Direct/Line-Straight: yes

Special Features

Fluorescent power indicator



[Jakub K]



[Jakub K]

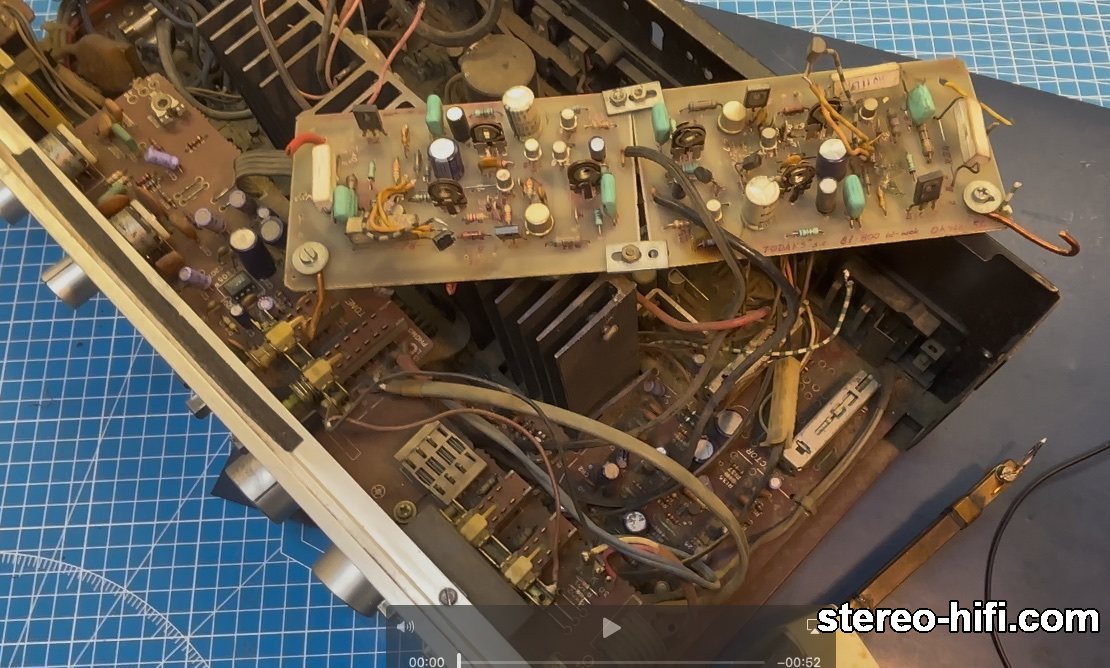

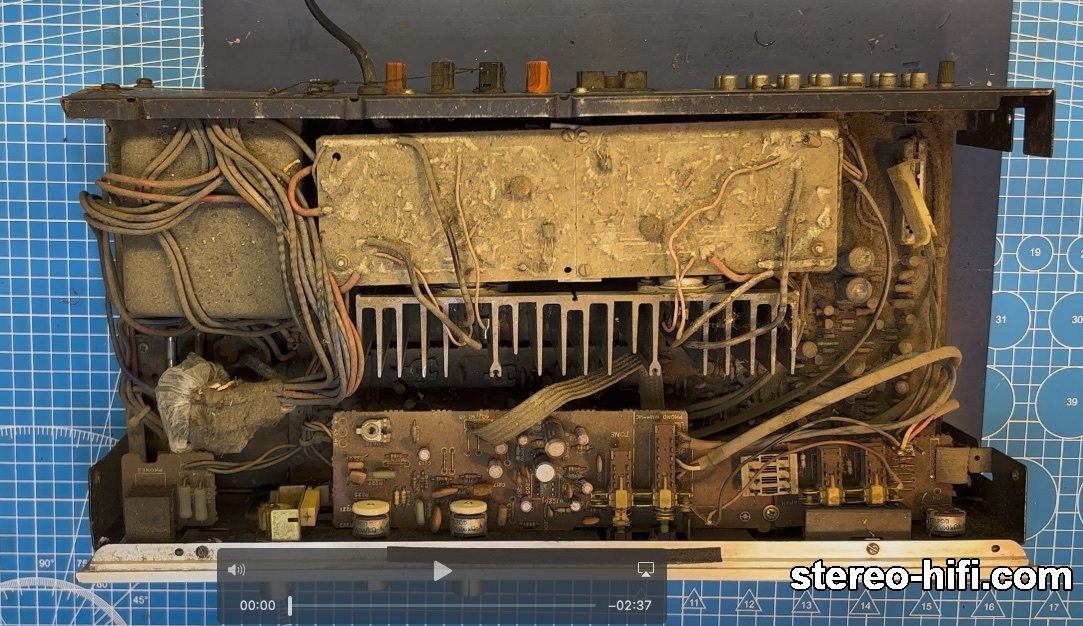

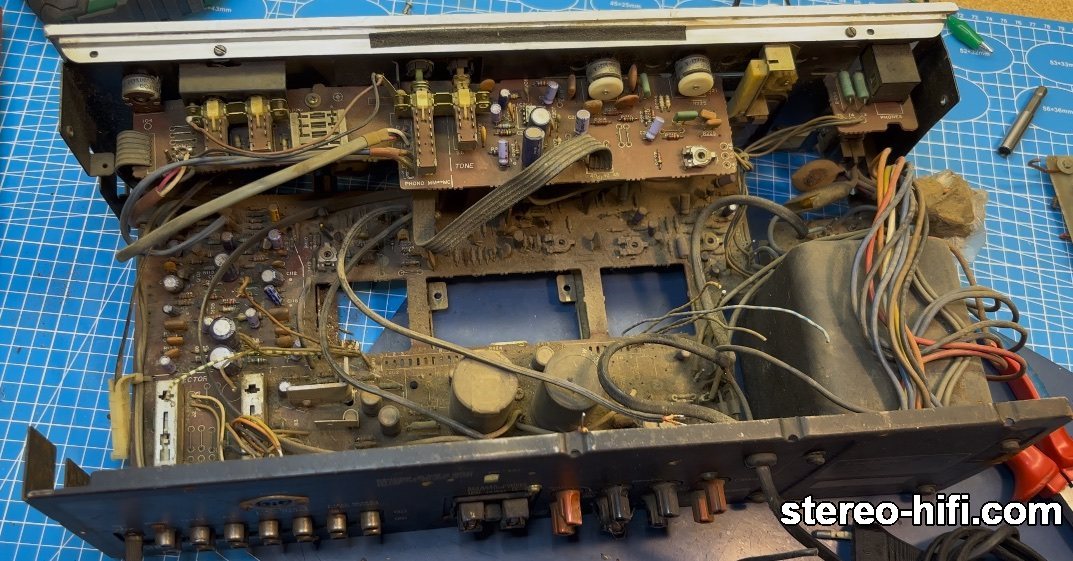

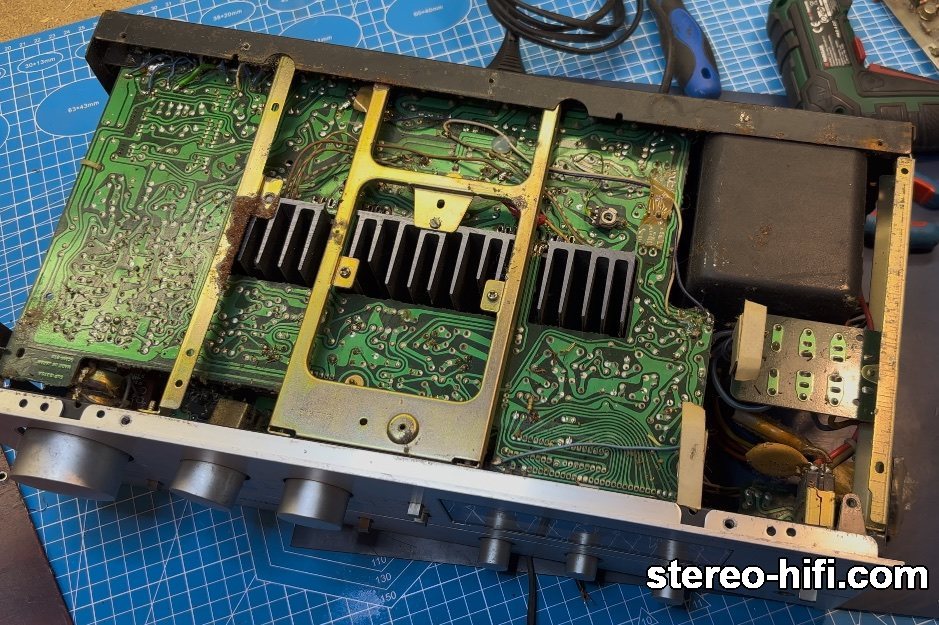

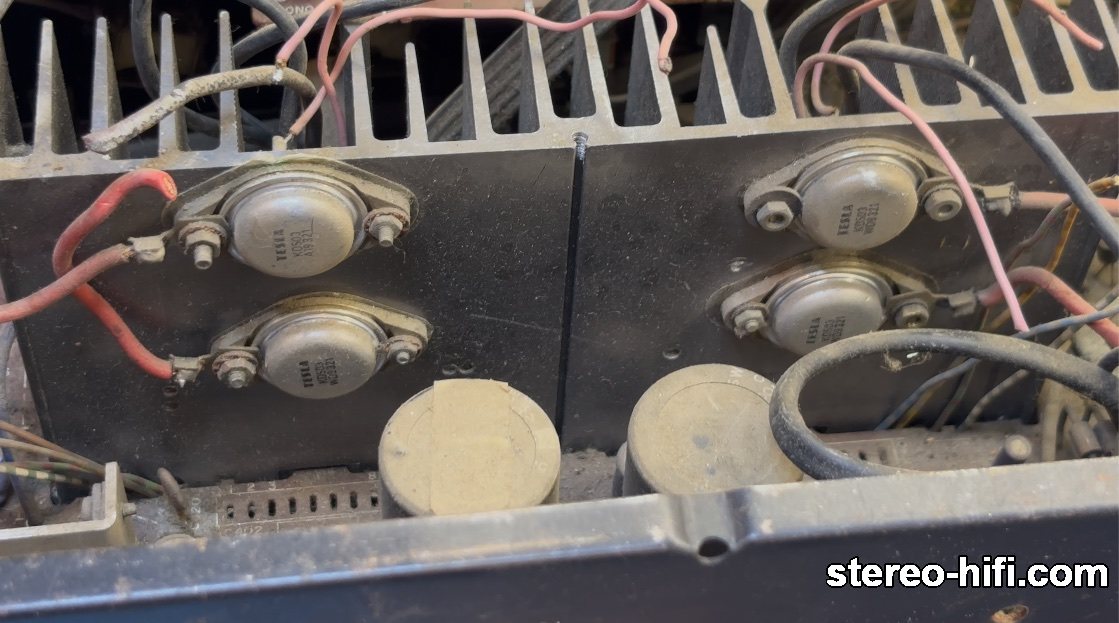

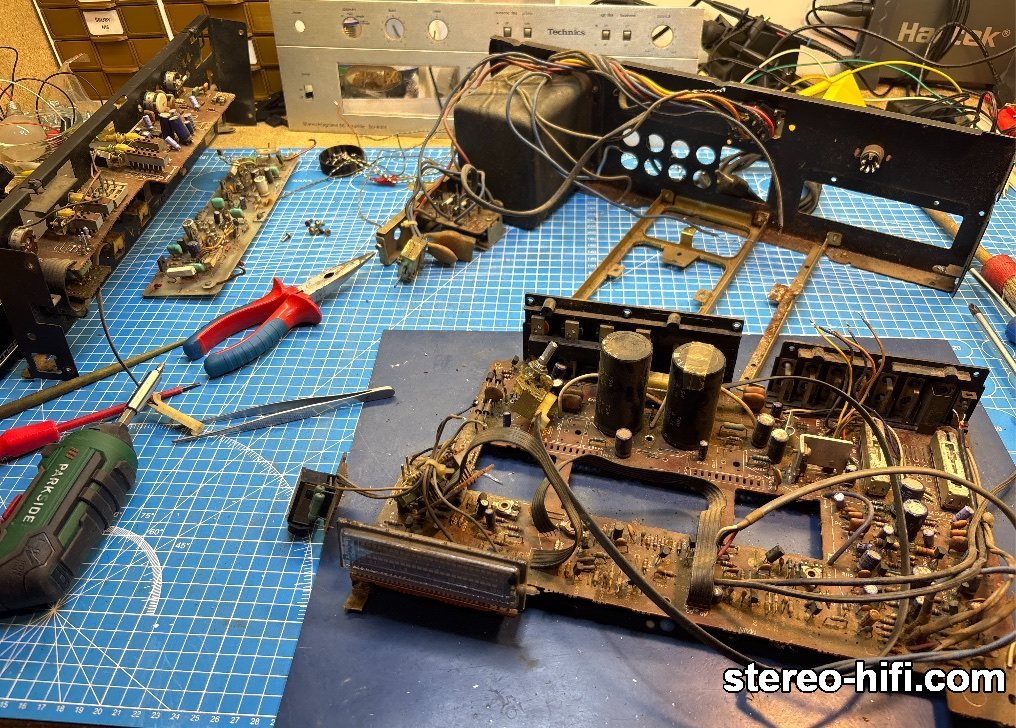

Niestety rzeczywistość wygląda nieco inaczej. Wzmacniacz jest przeorany i zdewastowany wewnątrz. Jestem na etapie przywracania go do stanu jako tako pierwotnego, choć w zasadzie powinien być tylko dawcą. Układy STK i wiele elementów wzmacniacza końcowego zdemontowane. Zamiast tego wstawione dodatkowe płytki sterujące i tranzystory KD503. Potencjometry to jakieś przeszczepy Telpoda, brakuje taśmy do jednego selektora, drugi selektor uszkodzony. Poprzecinane ścieżki, pęknięta płyta w 2 miejscach i co jeszcze wyjdzie nikt nie wie. Na razie jeszcze nie załączany pod napięcie bo grozi wybuchem . Na szczęście konstrukcja oparta na dość prostym STK-0050. Chyba siedzę nad nim tylko dla sportu i sprawdzenia samego siebie
