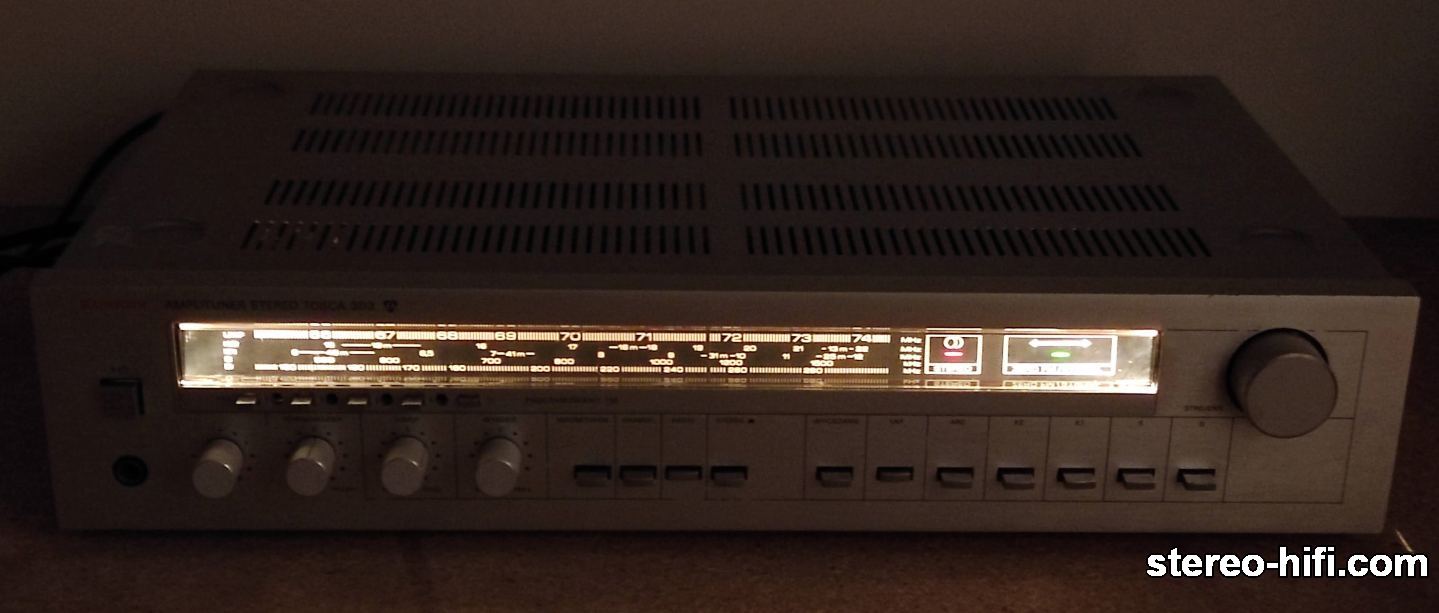

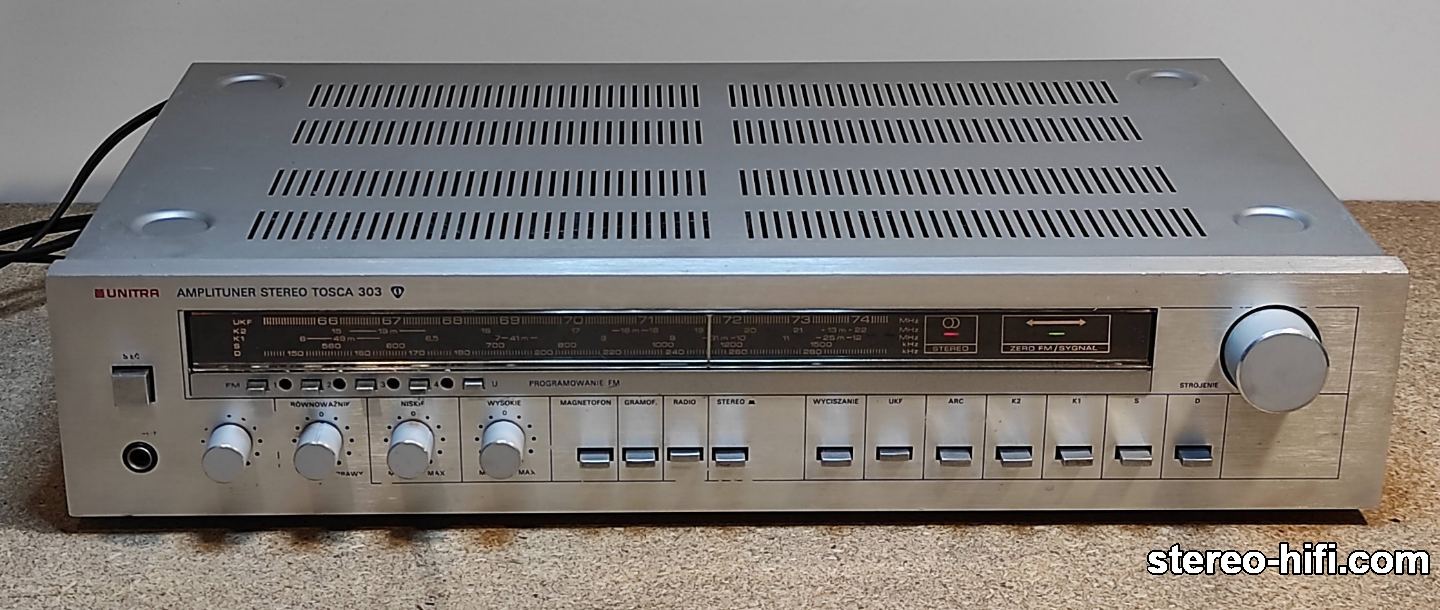

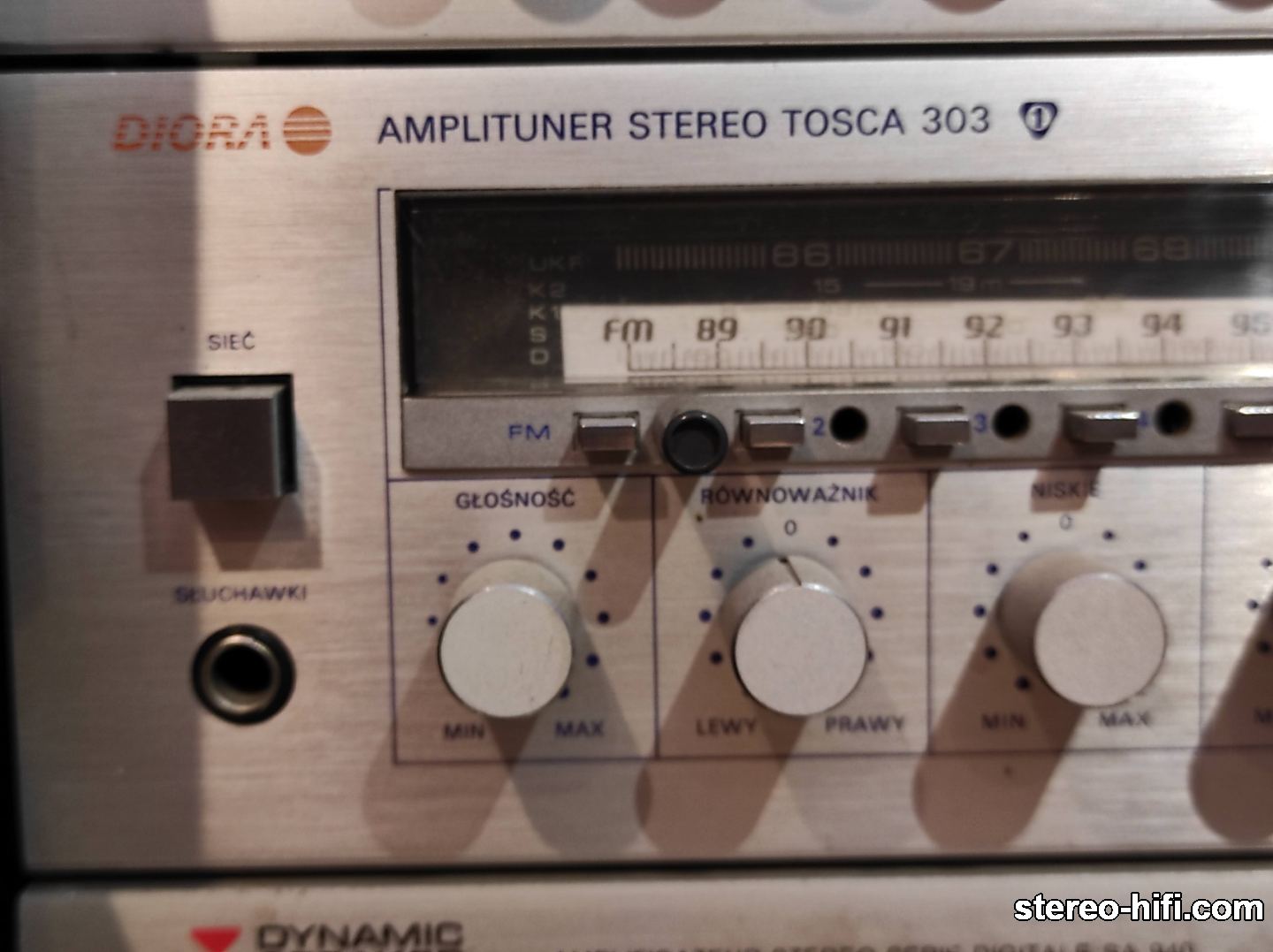

Bartek0041 Posted July 9, 2018 Share Posted July 9, 2018 TOSCA 303 A oto przed wami jakże znany i lubiany amplituner Tosca 303 . W dzieciństwie chyba każdy z was chciał mieć taki amplituner. Wstawiam zdjęcie z internetu ponieważ moja nie ma gałki i jest cała porysowana Dane techniczne tunera: Zakresy odbieranych częstotliwości: • DŁUGIE 150÷285 kHz • ŚREDNIE 525÷1 605 kHz • KRÓTKIE 1 5,95÷11,975 MHz • KRÓTKIE 2 15,10÷21,75 MHz • UKF 65,5÷74 MHz Częstotliwość pośrednia: • AM 465 kHz • FM 10,7 MHz Czułość użytkowa: z anteny ferrytowej: • DŁUGIE ≤1,6 mV/m • ŚREDNIE ≤1,0 mV/m z anteny zewnętrznej: • DŁUGIE ≤160 µV • ŚREDNIE ≤100 µV • KRÓTKIE 1 ≤70 µV • KRÓTKIE 2 ≤100 µV • UKFstereo ≤15 µV (SEM) • UKFmono ≤5 µV (SEM) Selektancja: • AM ≥36 dB przy fs=1 MHz; ±9 kHz • FM ≥40 dB przy fs=69 MHz; ±300 kHz Skuteczność działania ARW: ≥40 dB Tłumienie sygnałów p.cz.: • AM ≥40 dB przy fs=250 kHz i 540 kHz • FM ≥60 dB przy fs=69 MHz Tłumienie sygnałów lustrzanych przy odbiorze z anteny zewnętrznej: • fale długie ≥46 dB przy fs=200 kHz • fale średnie ≥36 dB przy fs=1 MHz • fale krótkie ≥10 dB przy fs=9,6 MHz • UKF ≥40 dB przy fs=69 MHz Próg ograniczania w torze FM: ≤5 µV Największy sygnał wejściowy: • AM ≥100 mV przy fs=1 MHz • FM ≥500 mV przy fs=69 MHz Tłumienie przesłuchu stereofonicznego na zakresie UKF: ≥30 dB przy fs=69 MHz i fm=1 kHz Stosunek napięć sygnał/szum + zakłócenia: • AM ≥46 dB przy fs=1 MHz, Uwe=5 mV, fm=1 kHz, m=30% • FM mono≥54 dB; stereo ≥50 dB przy fs=69 MHz, Uwe=1 mV, fm=1 kHz, ΔF=40 kHz Zakres przenoszonych częstotliwości: • tor AM 40÷3 500 Hz • tor FM 40÷12 500 Hz Dane techniczne wzmacniacza: Znamionowa moc wyjściowa: 2×20 W przy Robc=2×8 Ω, h≤0,7% i f=1 kHz Pasmo przenoszenia: 40÷16 000 Hz Znamionowe napięcie wejściowe wzmacniacza m.cz.: • magnetofon ≤200 mV • gramofon z przetwornikiem magnetoelektrycznym ≤2 mV Zakres regulacji barwy dźwięku: ±10 dB dla 100 Hz i 10 kHz Odstęp sygnał/zakłócenia wzmacniacza m.cz. (wg IEC): • dla wejścia liniowego ≥85 dB • dla wejścia korekcyjnego ≥80 dB Tłumienie przesłuchu między poszczególnymi wejściami wzmacniacza m.cz.: • ≥50 dB dla f=1 000 Hz • ≥40 dB w zakresie 250÷10 000 Hz źródło:unitraklub.pl 3 Link to comment Share on other sites More sharing options...
Admin sherlock Posted July 9, 2018 Admin Share Posted July 9, 2018 Fajny sprzęt. Mam w szafie srebrną wersję. Z tego co pamiętam dostałem ją już niesprawną (padnięta końcówka mocy) i jakoś nie miałem czasu aby przysiąść do niej. Jak możesz to zrób zdjęcia środka i wstaw dla potomnych. Link to comment Share on other sites More sharing options...
Recommended Posts
Posted by ke_raj,
schemat ideowy
Recommended by sherlock
1 reaction
Go to this post
