ZK120/140 i gniazdo głośnika dodatkowego


jmaciek

Rekomendowane odpowiedzi

Panowie,

Niedomaga mi gniazdo głośnika zewnętrznego w magnetofonie ZK120 i w rezultacie odcina mi głośnik wewnętrzny. Czy można by było wyeliminować to gniazdo i zrobić jego obejście tak, aby głośnik wewnętrzny był zawsze włączony?


Nie znam budowy tego gniazda (z przodu 3 'dziurki', z tyłu 4 'blaszki’), ale jest tam mechanizm, który odłącza głośnik wewnętrzny po włożeniu wtyczki w pozycji 'a' jak na rysunku ze zdjęcia 'nr 1' i pewnie on uległ uszkodzeniu (przy okazji - wkładając wtyczkę to ja ten mechanizm zwieram czy rozwieram?)


Jak go obejść lub 'zmostkować' tak, aby magnetofon zawsze 'myślał', że do tego gniazda nic nie jest podłączone i aby zawsze grał głośnik wewnętrzny?


W załączeniu dodatkowo zdjęcia gniazda z zewnątrz i wewnątrz plus jego opis i fragment schematu - może będą pomocne (a cały schemat tu).

Z góry dziękuję za podpowiedzi i pozdrawiam,
Maciek

1. ZK1xx_glosnik_zewn.jpg

2. ZK1xx_schemat_fragm.jpg

3. ZK1xx_gniazdo_zewn.jpg

4. ZK1xx_gniazdo_wewn.jpg

Odnośnik do komentarza
  • Admin

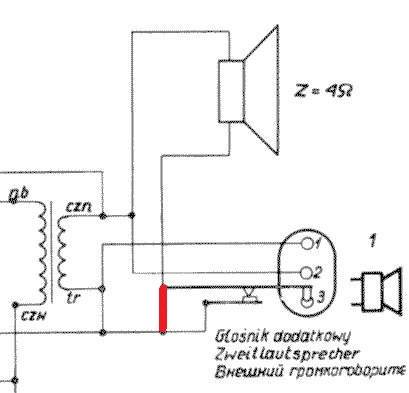

Na schemacie jest chyba błąd. Znaczyłem na czerwono 'zbędny' odcinek.



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

A by głośnik wewn. cały czas działał należy zewrzeć 1 i 3 (oznaczenia ze schematu! ) Dla "spokojności" podłączyłbym wewnętrzny głośnik bezpośrednio do uzwojeń wtórnych transformatora głośnikowego i ewentualnie dodatkowe przewody od głośnika do tego gniazda celem podłączenia równoległego drugiego głośnika. Wtedy należy pamiętać by nie podłączać głośnika o impedancji mniejszej niż 8 omów.

Odnośnik do komentarza

Patrząc okiem laika i przenosząc schemat do rzeczywistości to widzę (choć pewnie się mylę) co następuje:
- 'otwór' gniazda z mechanizmem odłączania głośnika wewnętrznego to pozycje 3 i 4 na moim zdjęciu (czy on jest zawsze zwarty - te pozycje 3 i 4 - i włożenie wtyczki rozwiera [pewnie tak bo głośnik milknie] - czy dopiero jest zwierany po włożeniu wtyczki??? ),
- na schemacie nie widzę czwartego wyprowadzenia gniazda ale przyjmuję, że jest to ta linia równoległa do linii prowadzącej do nr 3 (i która to jest zwierana do nr 3),
- "A by głośnik wewn. cały czas działał należy zewrzeć 1 i 3 (oznaczenia ze schematu! ) " - czyli odpowiednio na zdjęciu zewrzeć 1 (zielony do transformatora głośnikowego i jednocześnie zmostkowanego z 4 na zdjęciu) do 3 (niebieski do głośnika) - czyli mostkujemy kabelek zielony z kabelkiem niebieskim...

uff... pozostało tylko sprawdzić czy teoria zgodzi się z praktyką ? ...

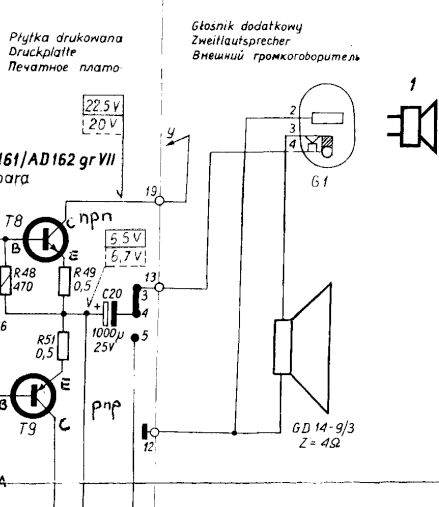

Poniżej fragment schematu do ZK102T - może on coś rozjaśni albo potwierdzi w kwestii błędu na schemacie ZK120 (jeśli trzeba mogę podesłać cały schemat do ZK120T)...

M.

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Odnośnik do komentarza
