Podpięty Mechanizm Pioneer "Master Reference" - serwis i naprawa

[Precel_Makowy]

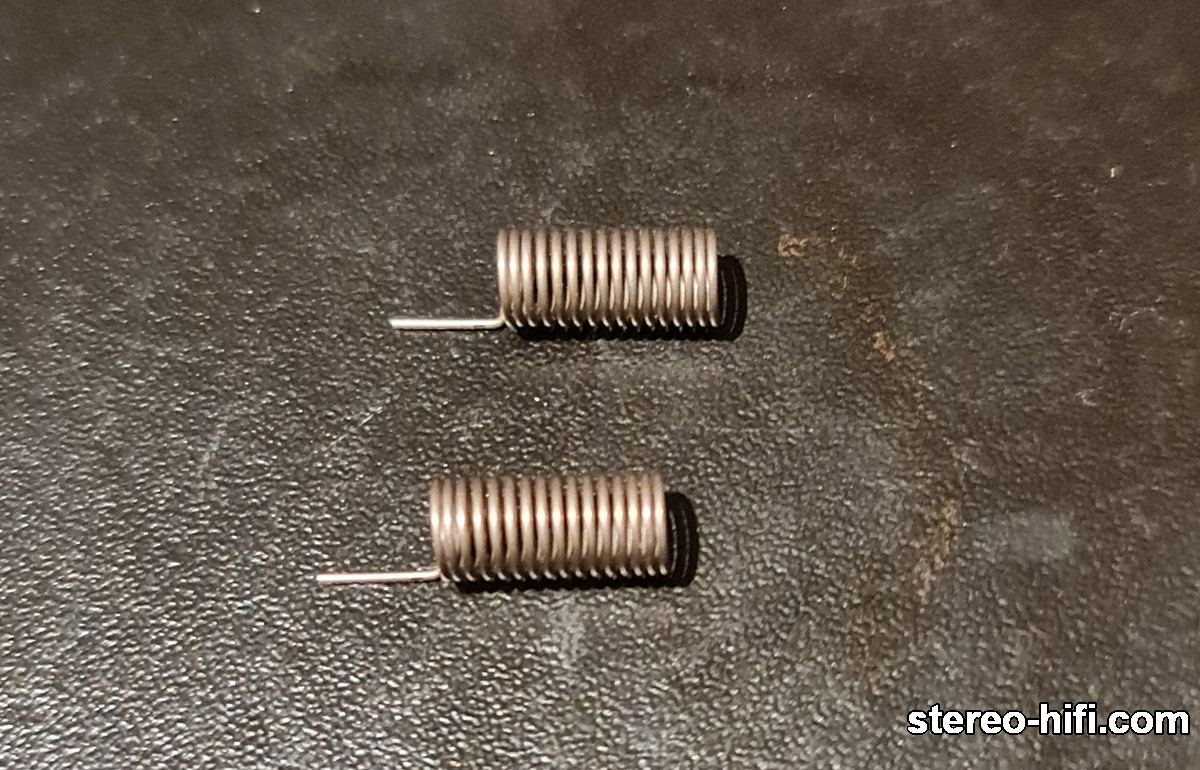

Opis dotyczy przypadku, w którym nastąpiło:

- zdemontowanie subchassis z silnikiem funkcyjnym i czujnikiem położenia mechanizmu,





- przestawienie krzywki otwierającej kieszeń kasety względem napędzającego go koła zębatego,





- koło zębate, programator zostało zdjęte z osi i zmieniło swoje położenie względem pozostałych elementów mechanizmu.



Jeśli któreś z tych zjawisk nie wystąpiło, można pominąć odpowiedni krok. Na zdjęciach pokazano mechanizm Pioneer CT-737MkII



Wszystkie czynności wykonuje się przy całkowicie otwartej kieszeni i mostku głowic opuszczonym maksymalnie w dół.



1. Zdjąć zawleczkę blokującą krzywkę na jej osi i i odsunąć krzywkę w lewo, patrząc od przodu mechanizmu, na tyle, na ile pozwala dźwignia otwierania kieszeni kasety. Pod zawleczką jest podkładka, którą również trzeba zdjąć.





2. Ustawić krzywkę w takim położeniu, w którym kieszeń kasety jest maksymalnie otwarta, a rolka, wskazana niebieską strzałką, stykająca się z krzywką, znajdzie się mniej więcej w miejscu wskazanym strzałką zieloną.

Mały otwór w krzywce, lewy na zdjęciu poniżej, zajmie wtedy prawie maksymalne, dolne położenie.





Jeśli kółko przeskoczy "na ząb" krzywki, odciągnąć dźwignię kółka w kierunku wskazanym niebieską strzałką i obrócić krzywkę w lewo, aby kółko "wskoczyło" na bieżnię krzywki.

 Zablokować czymś krzywkę, aby się nie obróciła i nie odsunęła od dźwigni otwierania kieszeni kasety.



2. Koło zębate, programator, napędzające mostek głowic i inne elementy mechanizmu założyć na oś, zielona strzałką, znajdującą się w podstawie mechanizmu.







Przy zakładaniu programatora należy zwrócić uwagę na to, czy trzpień jednej z dźwigni mechanizmu, wskazany czerwoną strzałką, który porusza się po krzywce znajdującej się na tym kole, wskoczył na swoje miejsce. Ten trzpień jest widoczny od góry mechanizmu i przy zakładaniu programatora na oś, należy go delikatnie pchnąć w dół czymś wąskim.
Koło zębate zakładamy na oś w takiej pozycji względem mechanizmu, aby dwa otwory, jeden na kole i drugi na podstawie mechanizmu, znalazły się na przeciw siebie.





3. Blokując programator tak, aby nie zmieniło swojej pozycji, dosunąć krzywkę otwierającą kieszeń kasety w kierunku podstawy mechanizmu, co doprowadzi do sprzęgnięcia zębów koła zębatego programatora, z zębami na obrzeżu osi krzywki. Oś krzywki to plastikowa tuleja o średnicy ok. 15mm. Sprzęgnięcie zębów nie powinno diametralnie zmienić ustawienia obydwu elementów, koła zębatego programatora i krzywki.
Jeśli tak jest, należy dokładnie zablokować czymś koło zębate programatora, założyć podkładkę i zawleczkę blokującą krzywkę.



4. Nałożyć na oś znajdującą w subchassis koło pasowe z zębatką na końcu.
5. Założyć pasek napędowy.
6. Ustawić oś przełącznika - czujnika położenia mechanizmu, która zagłębia się w osi koła zębatego, programatorze, w takim położeniu, aby przy zakładaniu subchassis z silnikiem, oś przełącznika nie miała tendencji do zmieniania położenia koła zębatego.
7. Zamontować podstawę z silnikiem, wsuwając oś przełącznika w otwór osi.
8. Przykręcić dwoma śrubami podstawę silnika do mechanizmu i wypróbować działanie mechanizmu poprzez ręczne obracanie kołem pasowym. Koło powinno dać się obrócić tylko w jednym kierunku co wywoła następujące funkcje mechanizmu:
- zamknięcie kieszeni kasety,
- tryb stop,
- tryb pauzy,
- tryb odtwarzania. I dalej koła pasowego nie da się już obrócić.
Obracając ręcznie kołem w drugą stronę, powrócić do trybu stop.
