Loewe SR3780


sherlock
 Share

Recommended Posts

  • Admin






LOEWE SR3780



Dane techniczne:

  • Type: 3-head, single compact cassette deck
  • Track System: 4-track, 2-channel stereo
  • Tape Speed: 4.75 cm/s
  • Heads: 1 x record, 1 x playback, 1 x erase
  • Tape Type: type I, CrO2, Metal
  • Noise Reduction: B
  • Frequency Response: 20Hz to 22kHz  (Metal tape)
  • Signal to Noise Ratio: 68dB  (dolby B)
  • Wow and Flutter: 0.035%
  • Total Harmonic Distortion: 0.9%
  • Input: 100mV (line), 0.25mV (mic)
  • Output: 1V (line)
  • Semiconductors: 128 x transistors, 6 x IC, 90 x diodes, 3 x zener diodes
  • Dimensions: 455 x 120 x 300mm
  • Weight: 8.7kg



DSCF2918.JPG DSCF2919.JPG DSCF2920.JPG DSCF2921.JPG DSCF2924.JPG



Dane techniczne wziąłem od modelu Eumig FL-900. Zakładam, że ze względu na to iż Loewe jest klonem Eumig'a i różnic poza innym wskaźnikiem wysterowania i rodzajem licznika nie zauważyłem to te dane winny odpowiadać prawdzie. Zewnętrznie nie ma się do czego przyczepić. Środek emanuje specyficzny zapach dłuższego pobytu poza pomieszczeniem mieszkalnym, ale tragedii nie ma.

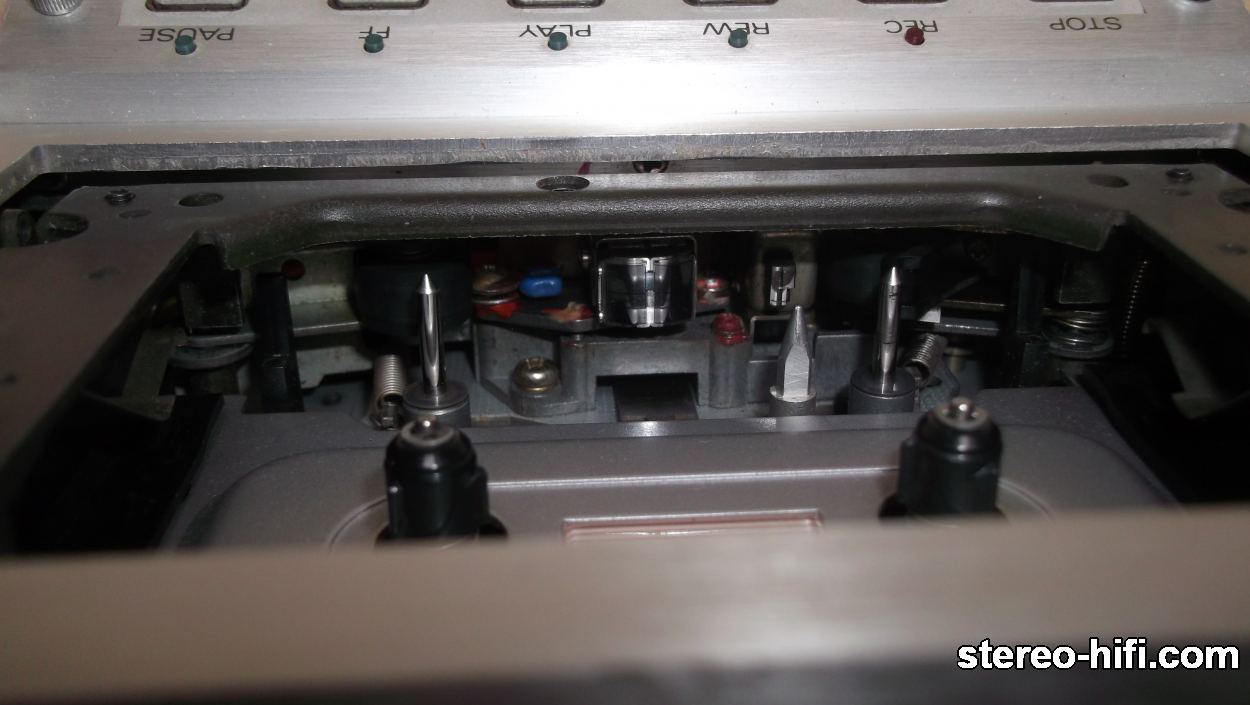

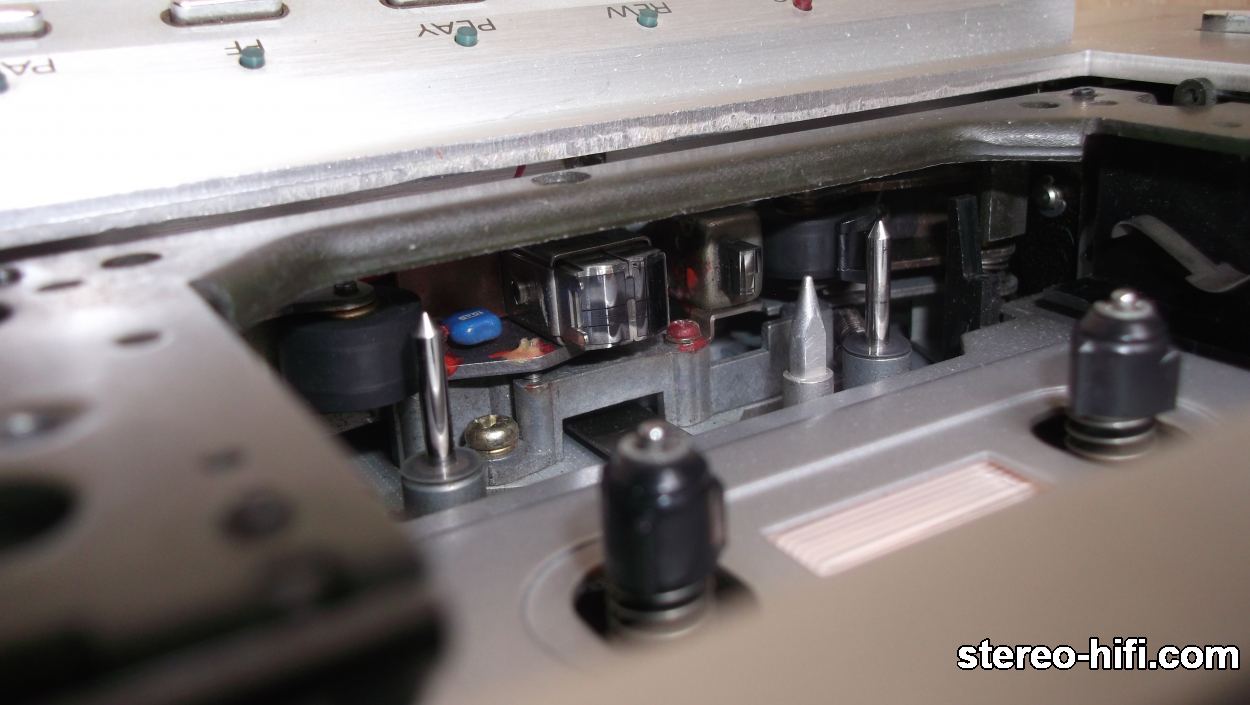

Będzie z nim trochę roboty. W zasadzie odtwarza, ale głowice pokręcona ma maksa. Przewijanie do tyłu działa ale pod koniec deck ledwo ciągnie taśmę. Do przodu można powiedzieć, że nie przewija.




Ciekawy manewr: jak wykorzystać posiadane zapasy węższych obudów :)




Znajomy widok. Podobnie jak w Eumig'u.









  • +1 3
Link to comment
Share on other sites

  • Admin

Na jednej z niemieckich stron znalazłem takie dane techniczne:



- DC-Wickelmotor, DC-Antriebsmotor
- Kopfbestückung: 2 Permalloy-, ein Ferrit-kopf
- Eingänge: Mikrofon (0,25 mV/33 kOhm), Line (100mV/40kOhm)
- Ausgänge: Line (0-1V regelbar), Kopfhörer: 8 bis 600 Ohm
- Gesamtfrequenzgang: 30-18.000 Hz (Fe), 20-19.000 Hz (CrO²), 20-20.000 Hz (Me)
- Höhenaussteuerbarkeit: 53 dB (Fe), 53 dB (CrO² und FeCr), 56 dB (Me)
- Übersprechdämpfung bei 1 kHz im Stereobetrieb: 40 dB
- Gleichlaufschwankungen: +/- 0,08%
- max. Abweichung von der mittleren Geschwindigkeit: +/- 0,06%
- Vormagnetisierungs- und Löschfrequenz: 100 kHz
- Maße 450 x 120 x 325 mm (BHT)
