Musical Fidelity Elektra E10





Specifications:

Output Power (8 Ohm) 40 W
Frequency Response 10 - 40000 Hz
Signal/noise ration 100 dB
Total harmonic dist. 0,005 %
Input Sensitivity 300 mV
Input Impedance (line) 47 kOhm
Input Sensitivity (MM) 2,5 mV
Input Impedance (MM) 47 kOhm
Dimensions (WxHxD mm) 440 x 95 x 340mm / 17.3 x 3.7 x 13.4 in.
Weight (kg) 8 kg



Wzmacniacz zakupiony dość niedawno w stanie "akceptowalnym" czyli do małego remontu. Oczywiście sprawny, są pewne mankamenty jak oblepiona czymś gałka siły głosu, przesłuchy pomiędzy wejściami i takie tam drobne sprawy. Trzeba także przejrzeć stan kondensatorów ESR i upływność. Wyczyścić gniazda głośnikowe i gniazda wejściowe chinch. Przeczyścić potencjometr lub go wymienić na jakiegoś hermetycznego ALPS-a. Należy mu się ogólny przegląd i mały serwis. Dziwnym rozwiązaniem jest gniazdo słuchawkowe z boku obudowy a lewej strony . Danych technicznych i specyfikacji jak na lekarstwo i są to lakoniczne wątki. I nie jest to model podobny do E11 bo środek jest całkiem inny. Układowo całkiem inna konstrukcja, w E10 są komplementarne MOS-fety BUZ905P i BUZ900P a w E11 mamy stopień końcowy quasi komplementarny na tranach TIP35C. Wobec czego nie możemy traktować tych schematów zamiennie. Aczkolwiek widziałem zdjęcia wnętrza E11 z rożnymi tranami w necie. Ale E10 miała zawsze mos-fety.



Kilka zdjęć mojego E10 front :







Tył :







Środek :

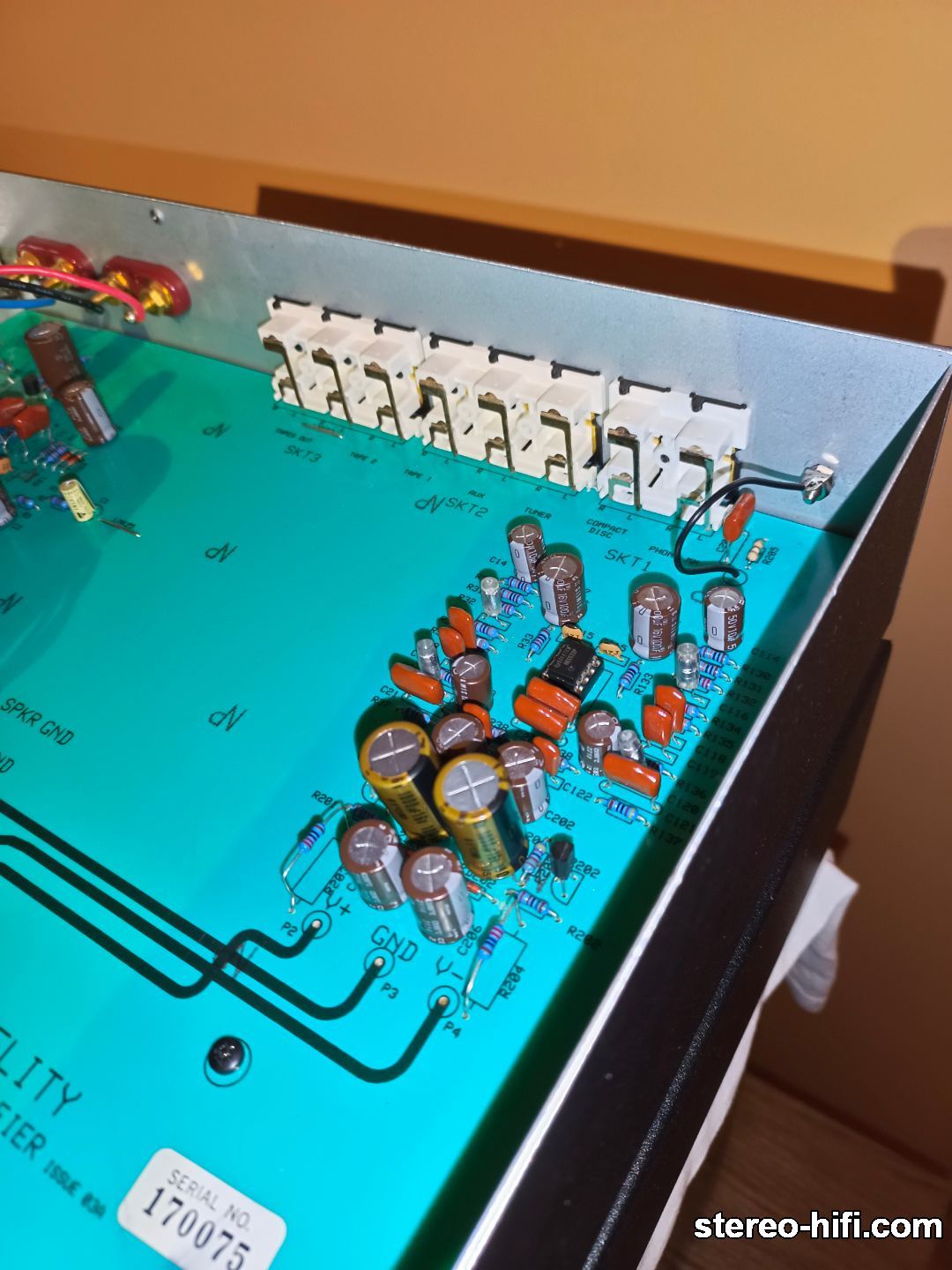

Przedwzmacniacz gramofonowy (NE5532P) :





Na koniec zdjęcia z netu także modelu E10, ale już sama płytka jest trochę inna... (większe dodatkowe radiatory, lepszy potencjometr, inna topologa płyty głównej tuz przy tranach końcowych) :







[artekk]

Zrobisz z niego wzmacniacz Wojtku

Pewnie się powtórzę, ale lubię te minimalistyczne angielskie wzmaki. Tego MF miałem u siebie krótki czas pod koniec lat 90-tych, gdy się ukazał.

Grał jak to Musicale, ciepło i gęsto, romantycznie.

[audiotone]

Na razie go odstawiam tylko chciałem sprawdzić czy gra i idzie na chwilę obecną do szafy. Bo muszę skończyć inne rzeczy co czekają w kolejce...

[Radmar]

O jaki fajny minimalistyczny wygląd. Ale gniazdo z boku po lewej to dość dziwny (żeby nie powiedzieć brytyjski) pomysł. W dodatku dość daleko od brzegu. Świetnie by się sprawdziło w szafce audio o szerokości 45 cm.



Wojtku, jak się za niego zabierzesz, to jeszcze wyjdzie "na ludzi".

[audiotone]

Zamówiłem kilka kondów do E10 :

1. 0,22uF/50V Wimy x2

2. 10uF/25V Elna x4

3. 47uF/50V Elna x4

4. 100uF/16V Elna x6

5. OPA 2604 w przedwzmacniaczy gramofonowym ( jest podstawka precyzyjna i jest tam TI  NE5532P ) .



Poza tym głównych kondensatorów zasilacza (2x10000uF/35V) nie zamawiałem narazie i potencjometru od siły głosu dopóty nie sprawdzę w działaniu w jakim są stanie.





[siwy]

Wymieniasz, bo są w kiepskiej kondycji, czy profilaktyka i chęć zmiany dźwięku.? Słyszałem, że są trochę upie....we w naprawie i nie ma do nich serwisówki

Z chęcią bym posłuchał jak on gra, ponoć bardzo przyjemne granie i detaliczne.

[audiotone]

Zdzisławie tylko profilaktyka z tymi kondami bo wzmacniacz jest sprawny, ale kondycji kondensatorów jeszcze nie sprawdzałem. A co do zmiany dźwięku to raczej bym nie chciał nic ingerować . Bo zdaje sobie sprawę że gra on całkiem ładnie. Jak przyjdą zamówione kondy i OPA to się odezwę w temacie i będę sprawę ruszał dalej.

[siwy]

Ok, bo myślałem, że mu coś dolega ☺

[audiotone]

W pierwszym wpisie napisałem że jest sprawny.  Na chwile obecną przyszły tylko czerwone Wimy 0,22uF/63V czekam na resztę. A Elny 47uF/50V x4 miałem jakieś w zapasie z jakiś poprzednich remontów.

[siwy]

Ale mógł zaprotestować, czego Ci nie życzę mało razy tak było, wczoraj jescze grał, a dzisiaj amba

[audiotone]

Właśnie już dziś doszły ostatnie kondy i OPA. Jutro zaczynamy rozbiórkę Elektry :



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jak znajdę to wymienię jeszcze główne te 10tyś uF ale wszystko co mogę znaleźć lepszego w necie ma powyżej 45mm wysokości a takie już mi nie wejdą , może jeszcze Alpsa niebieskiego włożę... hm. Zobaczymy jak się będzie ten sprawował co jest i jakie ma rozbieżności miedzy kanałami.

[artekk]

Uuu, ambitne plany  Daj znać, gdy będziesz sprzedawał, warto kupić taki kąsek

[audiotone]

A więc tak dziś od powrotu z pracy zabrałem się ochoczo do modernizacji (wymiany kondensatorów i OPA) i małego serwisu Elektry E10 .

Wyglądało to tak w kilku zdjęciach :

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Musiałem użyć spawarki do rozlutowywania przewodów od trafa bo dali tam chyba z 2,5mm2 na wtórnym.

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Gałki są w stanie beznadziejnym czymś pomalowane chyba olejnicą bo po czyszczeniu wyglądają tak i nadają się do malowania

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Kondy te główne w zasilaczu kiszka już straciły sporo pojemności i musiałem się posiłkować jakimiś "jamikonem" z odzysku ale zdecydowanie lepiej trzymającym pojemność... ale jednak docelowo pójdzie tam coś lepszego Elna lub Rubycon. taki plan. Te małe niebieskie kondy co pozostały (bodaj że 4-6 sztuk) elektrolity to Rubycony które są w idealnej kondycji więc zostały.

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

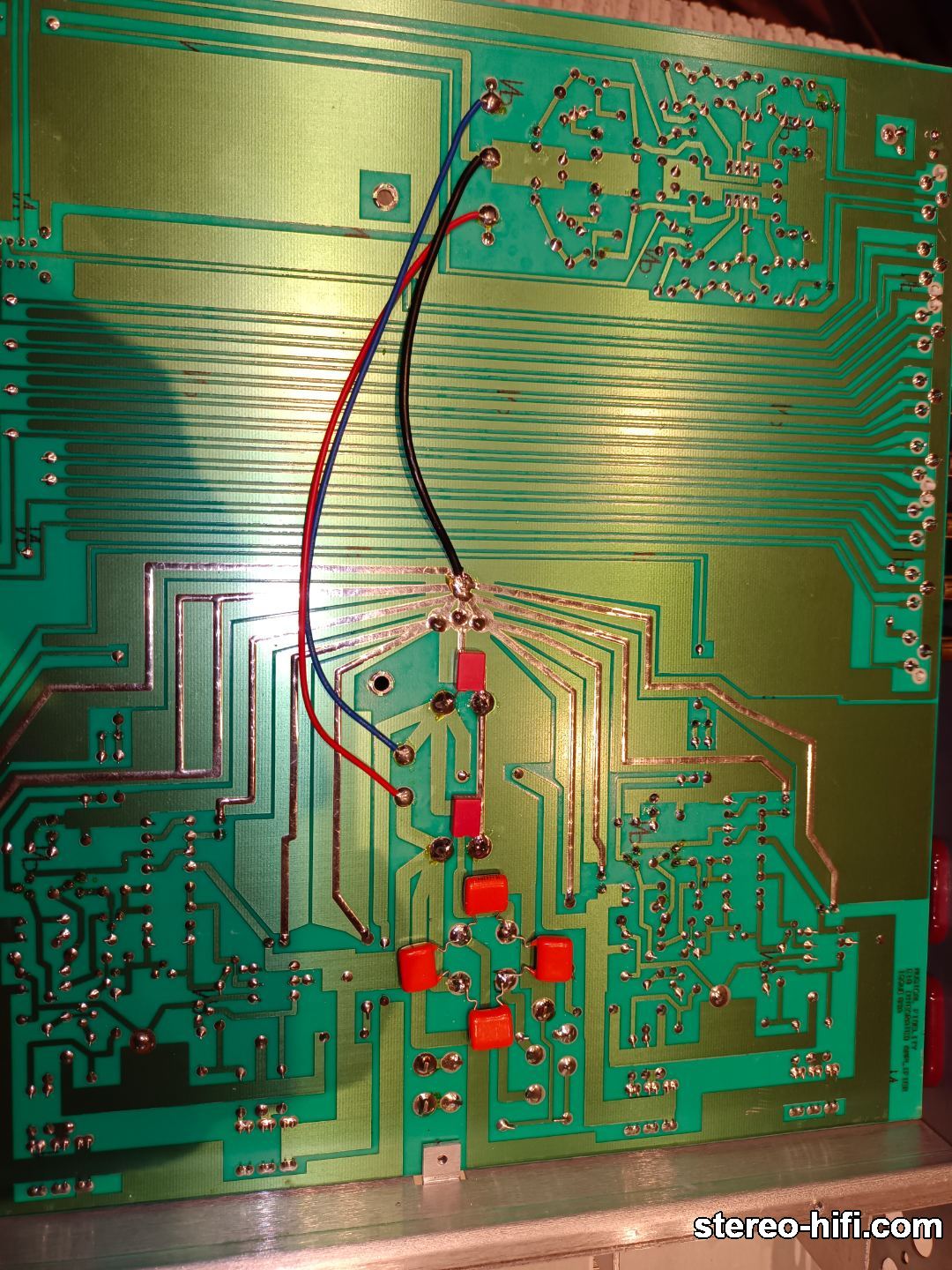

Stan laminatu i lutów jest bardzo dobry :

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Na koniec lutowania czyszczenie laminatu z resztek topnika i zabezpieczanie lakiem :

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Już poskładany i wyczyszczony :

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



I koniec:

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Do końca jednak sporo czasu jeszcze. Bo muszę zamówić kondy do zasilacza i dać gałki do malowania.



[siwy]

Ktoś musiał go intensywnie używać, ale trafił w bardzo dobre ręce i jeszcze będzie cieszył oczy i uszy, koniecznie zdaj relację jak gra w porównaniu z tymi, które przeszły przez Twoje ręce

[Radmar]

Piękna robota, Wojtku. No i to się odpłaci dźwiękami jakie z siebie wydobędzie.

[audiotone]

Troszkę posłuchałem i powiem tak że słuchany poniżej E10 plus NAD 6050C to duet do zabijania dynamiką i basem .

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Zaś jak już połączymy sobie np. ZX-7 (był akurat pod ręką) i E10 to jest miodek na uszy. Wszystko się porządkuje i granie jest wysokiej próby.

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Tylko jak mnie te obdrapane gałki w E10 irytują.... psują całą magię patrzenia...ale jak przykryję wzmacniacz "szmatą od podłogi" i nie widzę tych szkaradnych gałek to zły omen pryska i znów jest miodek.

[siwy]

No to zapowiada się ciekawie,  jak już będzie w 100 % sprawny

[audiotone]

Gałki już pomalowane 4 razy. Efekt po malowaniu i przed poniżej:



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



W dalszym ciągu czekam na zamówione kondensatory i potencjometr. Strasznie długo to trwa. A nie mogę go poskładać bo i tak jak będę wymieniał to co przyjdzie to bez sensu robić to dwa razy.

[siwy]

Czyli teraz, będzie nówka, nie śmigana

[Radmar]

Wojtek, za dobrze to zrobiłeś, za dobrze. Wyglądają tak, że jak je założysz to popsujesz cały efekt wizualny. No nie ma bata, musisz teraz cały panel przedni pomalować, żeby wszystko ze sobą współgrało.

[audiotone]

Panel jest plastikowy niestety . Taki na wysoki połysk. I raczej ciężko było by to pomalować. Ale i tak jest lepiej niż było, poniżej już za założonymi gałkami. Jeszcze na stary potencjometr ale jest.



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

[sherlock]

9 godzin temu, audiotone napisał:

Panel jest plastikowy niestety . Taki na wysoki połysk. I raczej ciężko było by to pomalować.

Chyba, że błyszczącym lakierem akrylowym pomalować. Trzeba jednak próbować na czymś innym dla wprawy.

[audiotone]

Ale ja nie zamierzam malować tego panelu, jest on w całkiem dobrym stanie.

[audiotone]

Na chwilę obecną doszedł tylko potencjometr 2x50K (A) :



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jak dojdą jeszcze kondensatory to dopiero wezmę się za montaż całości. Bo jest troszkę rozlutowywania przewodów. A po co robić to dwa razy. Bo brakuje już tylko dobrych kondensatorów do filtracji zasilania końcówki (w zasadzie jest tam tylko końcówka z pre-gramofonowym) .

[audiotone]

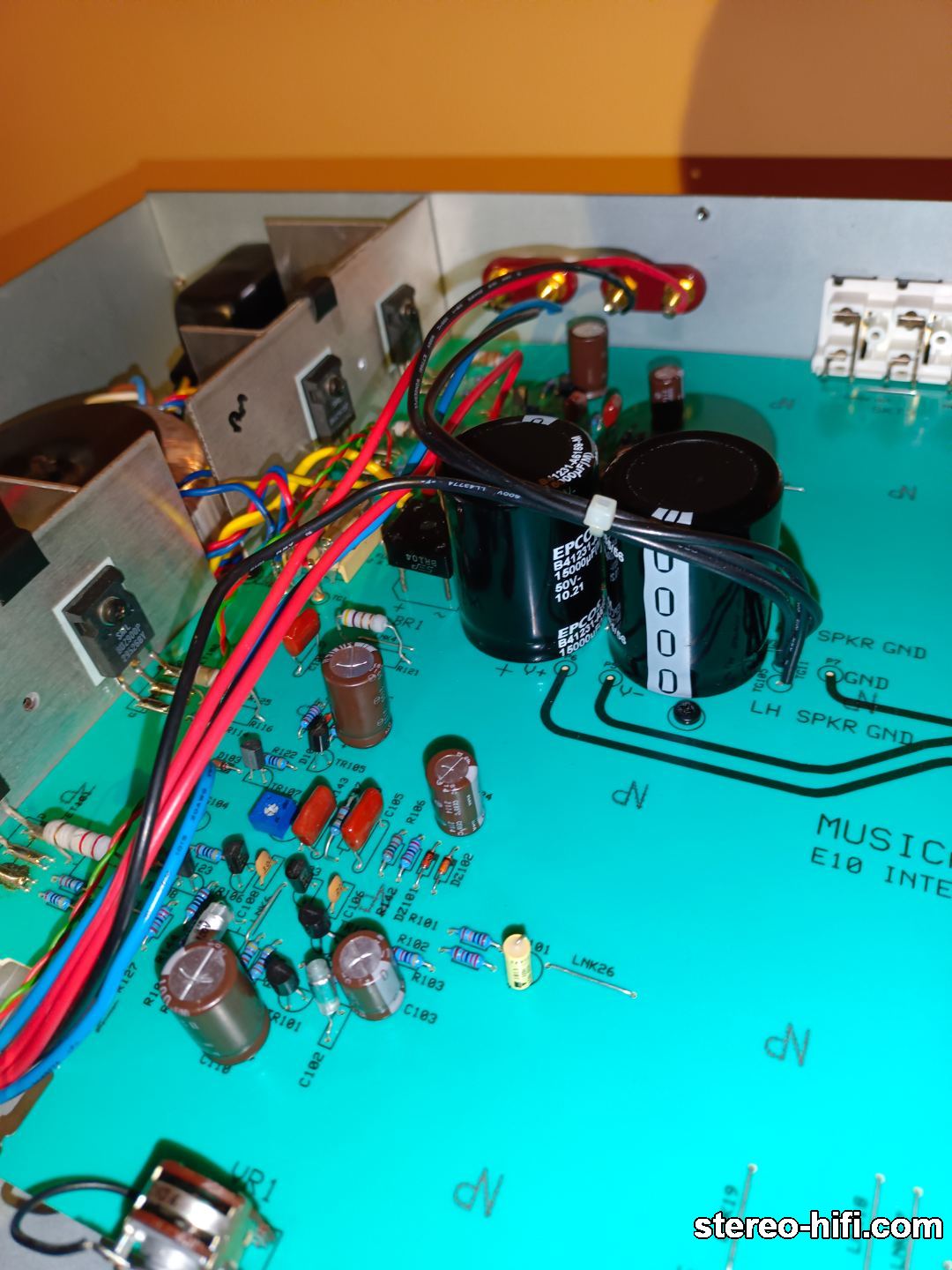

Zamówiłem kondensatory 15000 uF/50V do MF-a Oryginały Nippon-a troszkę kosztowały ale jest pewność że będą dobre. Te co były tam w MF-ie to były jakieś 10000uF/35V a napięcie tam jest 38V czyli jakby pracowały w warunkach ekstremalnych .

Dlatego szukałem czegoś na 50V i co najważniejsze by zmieściło się na wysokość nie więcej niż 50mm max. A wartość 15000uF czyli tylko o 50% większa będzie dobra. Zobaczymy jak przyjdzie. Bo tych Chinoli nawet nie ładuje do środka.

Kupiłem tutaj .



I dalej trzeba czekać na kondensatory... .

A teraz małe rozważanie, wzmacniacz oryginalnie nie posiada układu zabezpieczeń głośników. Żadnego, a nie ukrywam że by się przydało. Więc pytanie do Was koledzy, kupować jakiś już gotowy zestaw zabezpieczeń np taki ,lub taki .



Po czym będzie trzeba zamontować i ingerować w budowę wzmacniacza czy pozostawić wzmacniacz w pełni tak jak był (tylko z wymienionymi kondensatorami i potencjometrem) ??



[sherlock]

Ja jednak nie patrzyłbym na 100% genuine. Wsadziłbym to zabezpieczenie a w ścieżkach wywierciłbym otwory, miejscowo usunąłbym lakier i tam wpiąłbym zabezpieczenie. Przy czym przy odsprzedaży dałbym tam ładne zworki. Chyba, że nabywca jednak chciałby to zabezpieczenie. Kolumny też kosztują.

[audiotone]

Nie będzie trzeba ingerować w płytkę, bo wepnę się pomiędzy płytkę a przewody wyjściowe które wychodzą z płytki najpierw idą do gniazda słuchawkowego a potem wracają i idą do gniazd głośnikowych. Tak to wygląda w rzeczywistości :

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Przewody wyjściowe to niebieski to kanał lewy, czerwony to prawy, a masa jest brana z wspólnej masy obok kondensatorów zasilacza.

I gniazdo słuchawkowe z przewodami :

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

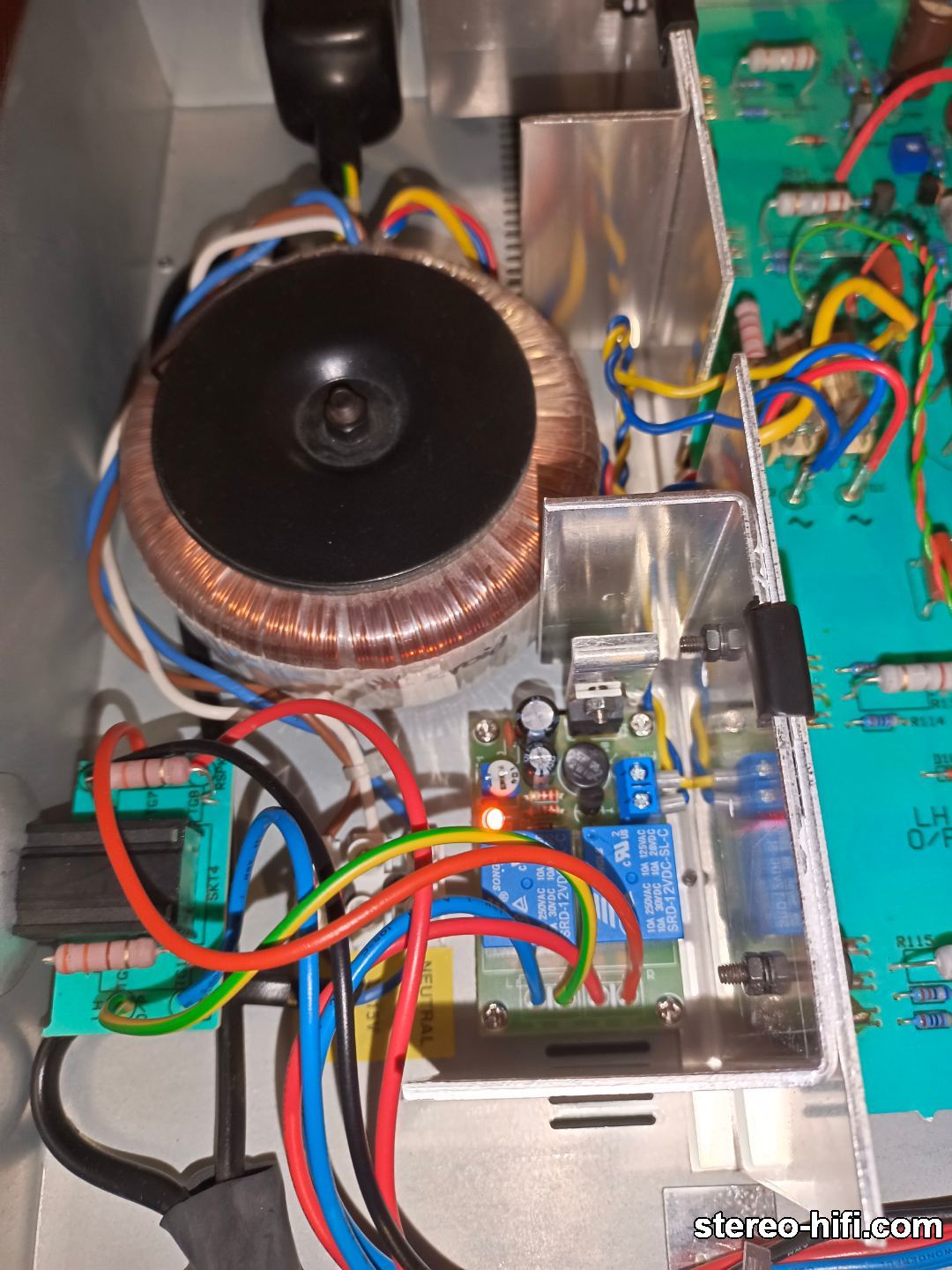

Miejsca jest sporo na montaż płytki więc nie powinno być problemu. Tylko przydało by się zasilanie, bo większość układów jest zasilana z trafa a my mamy tutaj 38V stałego coś wymyślę.

[sherlock]

1 godzinę temu, audiotone napisał:

coś wymyślę.

Pomyśl o tym by układ załączał dwa przekaźniki. Ten drugi swoimi stykami zwierałby dodatkowe rezystory 0.1oma wpięte w szereg z kondensatorami głównymi. Te rezystory ograniczałyby wysoki prąd ładujący kondensatory po włączeniu wzmacniacza.

[audiotone]

16 minut temu, sherlock napisał:

Te rezystory ograniczałyby wysoki prąd ładujący kondensatory po włączeniu wzmacniacza.

Niema potrzeby tak komplikować układu. To jest tylko 15000uF a nie 100 tyś. lub więcej. W żadnym mi znanym wzmacniaczu który naprawiałem nie było to tak rozwiązane, jak piszesz. Nawet gdy wzmacniacz miał gigantyczne ilości pojemności w kondensatorach, ponad 50 tys. mikro. A tutaj mamy tylko 156 tyś. więc nie widzę takiej potrzeby.

[sherlock]

1 godzinę temu, audiotone napisał:

W żadnym mi znanym wzmacniaczu który naprawiałem nie było to tak rozwiązane, jak piszesz.

To z "oszczędności" , albo wstawione mostki miały "słuszne" parametry. Zauważ też, że w Twoim nie ma nawet prostego przekaźnika załączającego z opóźniejem wyjścia.

1 godzinę temu, audiotone napisał:

A tutaj mamy tylko 156 tyś

O to sporo .... . To chyba tylko taki "zonk klawiaturowy" jak mniemam
