Technics SU-V85A

[justified]

Technics SU-V85A





Parametry:



Power output: 100 watts per channel into 8Ω (stereo)

Frequency response: 20Hz to 20kHz

Total harmonic distortion: 0.002%

Damping factor: 60

Input sensitivity: 0.17mV (MC), 2.5mV (MM), 150mV (line)

Signal to noise ratio: 70dB (MC), 79dB (MM), 94dB (line)

Channel separation: 55dB (line)

Output: 150mV (line)

Speaker load impedance: 4Ω to 16Ω

Dimensions: 430 x 158 x 393mm

Weight: 11.7kg



Odczucia:



* Fajny, sprężysty, szybki bas.

* Nie ma potrzeby odkręcania regulacji tonalnej na max aby to grało.

* Nie grzeje się zbytnio.

* Intuicyjna obsługa selektora nagrywania.

* Subiektywnie rzecz biorąc - piękna forma.



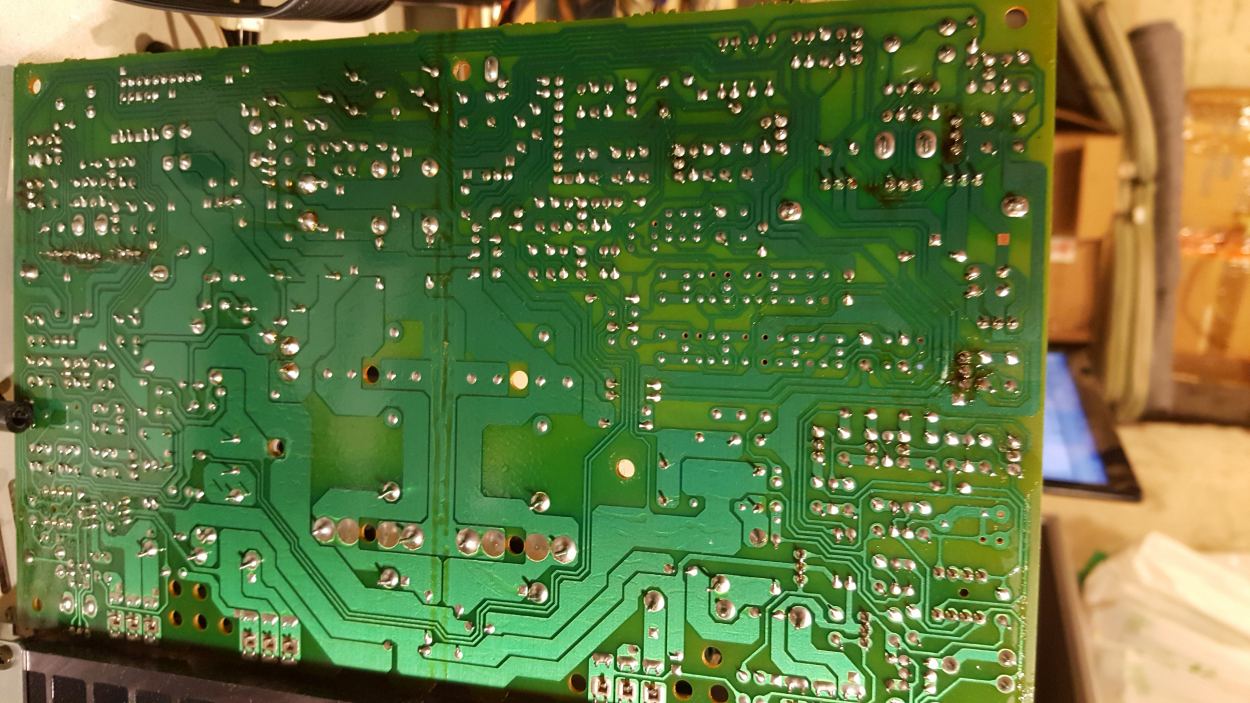

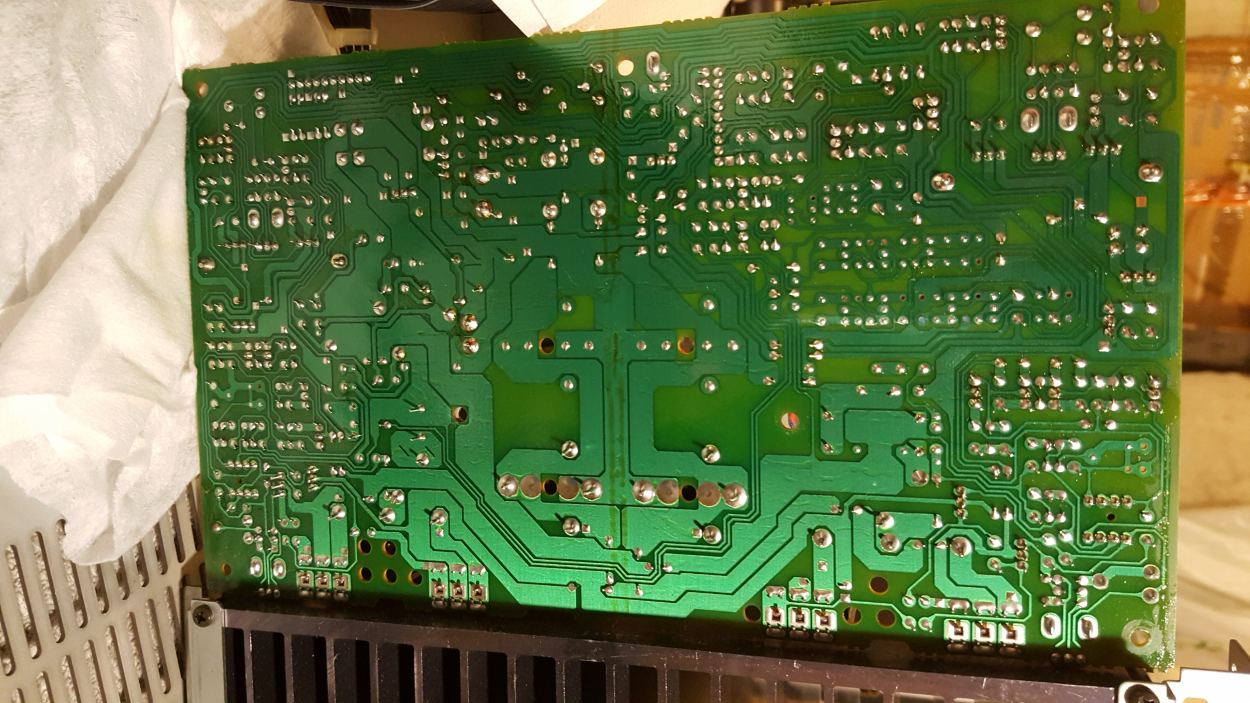

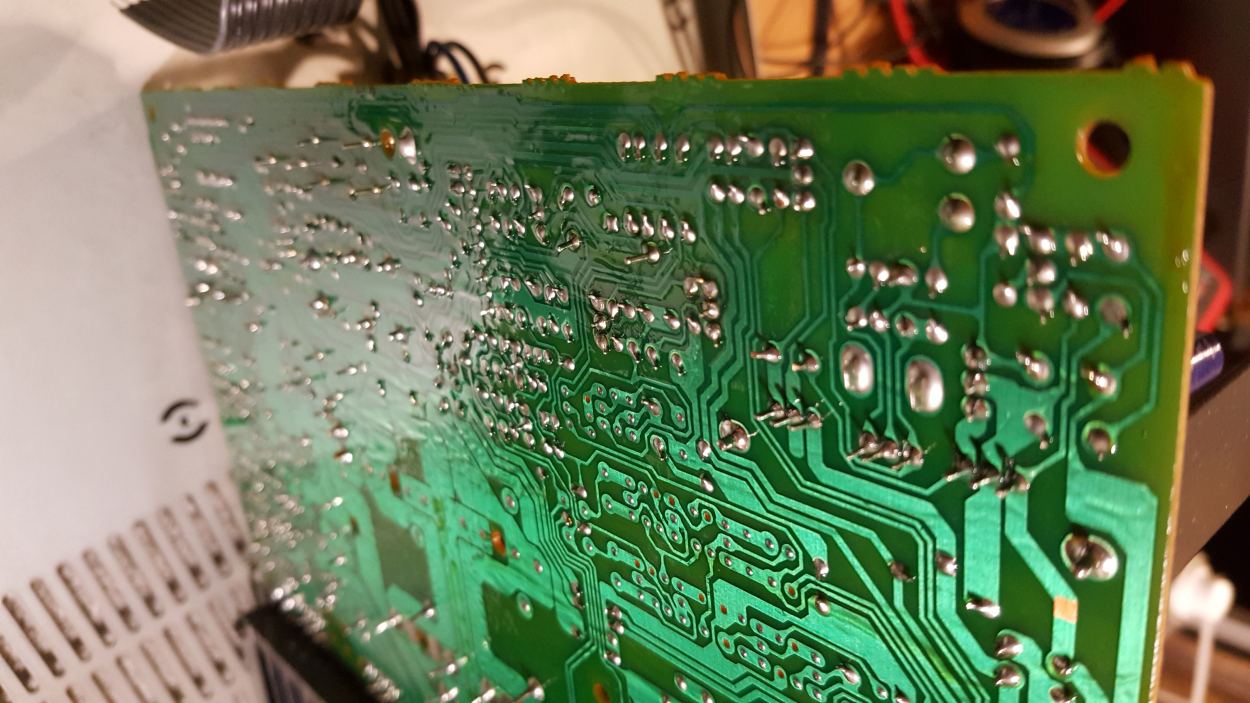

FOTO:













Przeprowadzone prace:

* Oczyszczenie PCB

* Czyszczenie isostatów Kontaktem S i U.

* Czyszczenie zestyków przekaźnika kontaktem S i U.

* Regulacje.... nieudane













[justified]

Regulacje nieudane bowiem uszkodziłem wzmacniacz na własne życzenie.

Przełamując wstyd... dzielę się a Wami opisem, ku przestrodze dla innych.

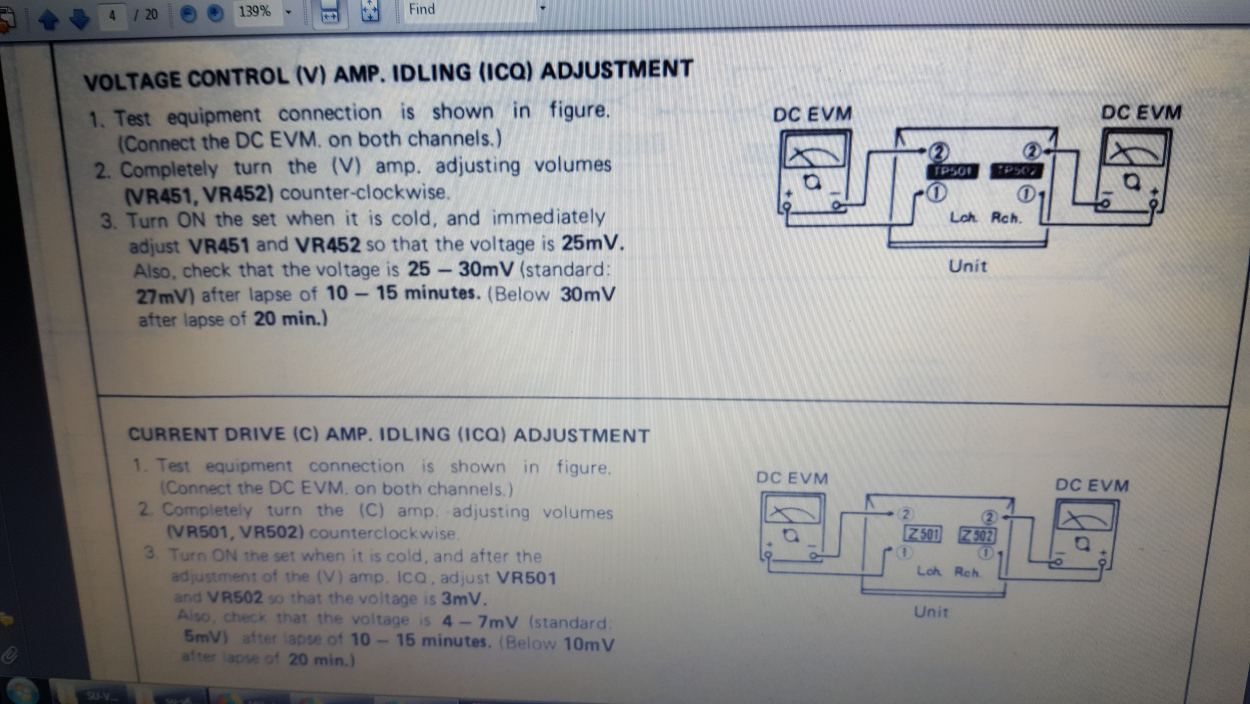

Regulacja powinna być wykonana dwoma, niezależnymi multimetrami a ja podłączyłem oscyloskop, powodując zwarcie w punktach pomiarowych.

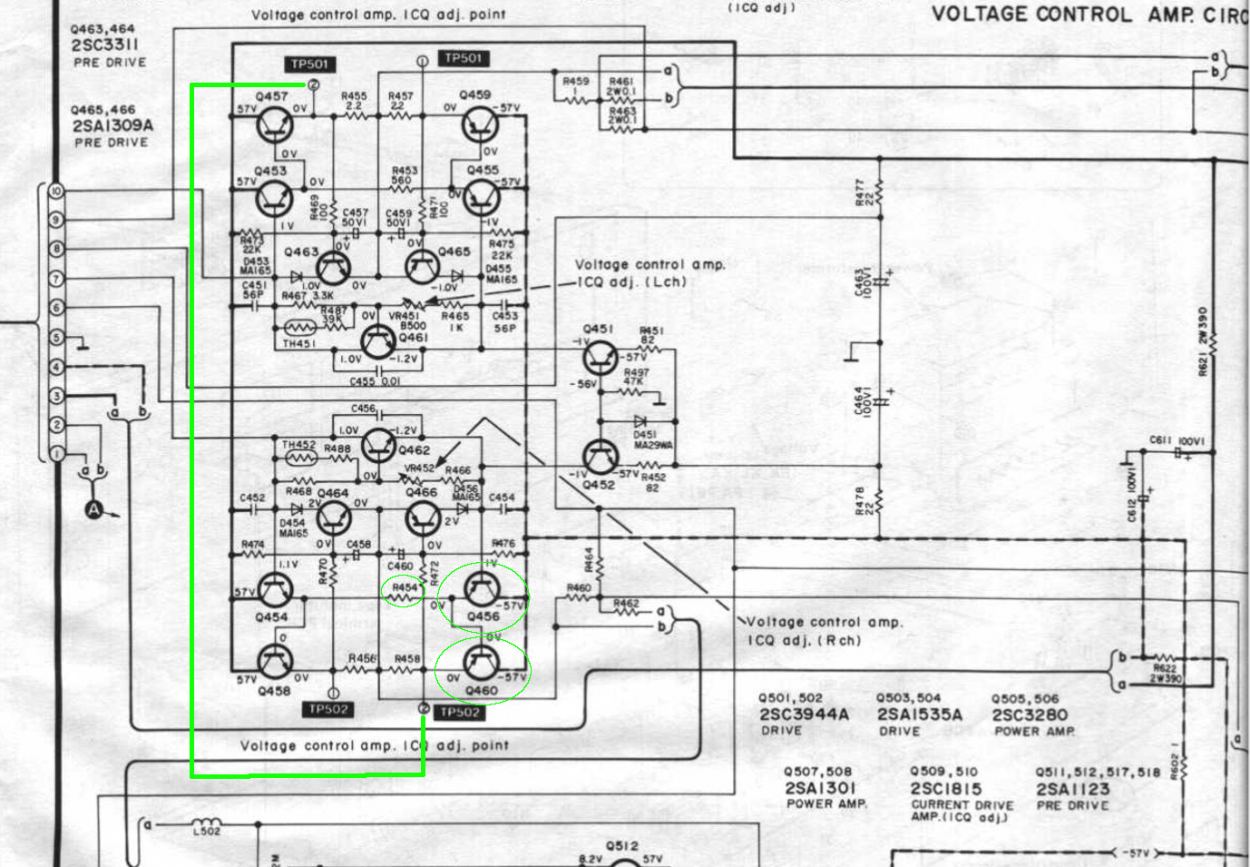

Zwora w punktach regulacji napięcia #2.

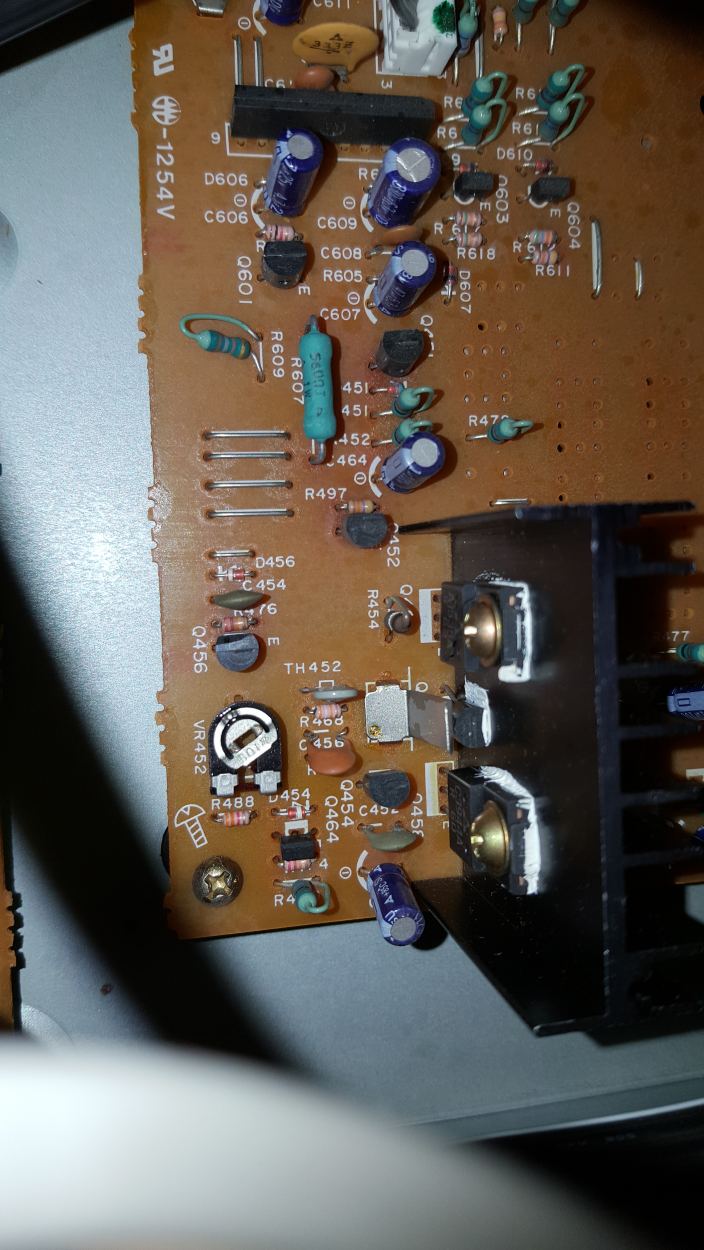

Uszkodzenia widoczne gołym okiem:

* Q456: 2SA1123

* Q460: 2SA1535A

* R454: 560Ohm - nagrzał się do czerwoności, zanim wyłączyłem, pomiar po awarii 530Ohm



Pytanie. Jak podejść do naprawy aby nie pogłębiać usterki?

Na początek, zanim wstawię oryginalne trany (jedzie do mnie SU-V65A jako baza części) chciałbym użyć zamienników celem sprawdzenia całości.

No i... czy mogły wystąpić niewidoczne uszkodzenia? Moja wiedza niestety nie pozwala na dokładną analizę tego zwarcia.



PS. Nie znęcajcie się nade mną... są Święta



[sherlock]

1 godzinę temu, justified napisał:

a ja podłączyłem oscyloskop, powodując zwarcie w punktach pomiarowych

Sprecyzuj jak podłączyłeś oscyloskop by ktoś inny nie popełnił tego samego błędu.
