Onkyo Integra DX-7911

Recommended Posts

sherlock

Onkyo Integra DX-7911 front.JPG



Onkyo Integra DX-7911





Specyfikacja:

Disc format: CD
Digital converter: 2 x SM5864AP, 1 bit, 8 x oversampling
CD Mechanism: SF-P100-S
Frequency response: 2Hz to 20kHz
Dynamic range: 110dB
Signal to Noise Ratio: 110dB
Channel separation: 108dB
Total harmonic distortion: 0.0025%
Line output: 2V
Digital outputs: coaxial, optical
Dimensions: 435 x 131 x 365mm
Weight: 10.5kg
Accessories: RC-308C remote control
Year: 1998



 Onkyo Integra DX-7911 wyświetlacz.JPG  Onkyo Integra DX-7911 klawisze.JPG  IMG_0541.JPG

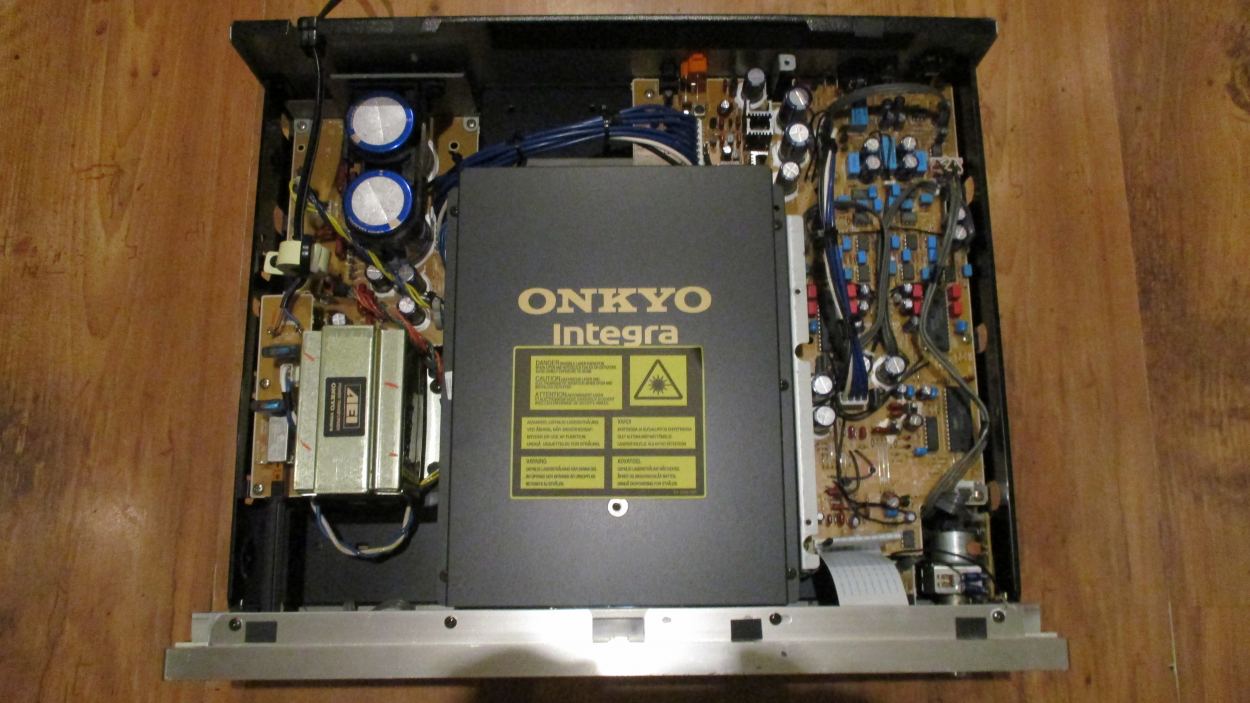

Zakup "do kompletu". Po raz pierwszy sprzedawca zabezpieczył sprzęt plombami ... . Ciekawość wzrosła. Na szczęście działa. Po pierwszym włączeniu zauważyłem dość dziwne wysuwanie się tacki. No to ... wkrętak do dzieła. Powyżej widać jak wygląda w środku. Od razu rzucają się w oczy wielkie kondensatory filtrujące zasilacza i duży transformator.Kondensatory mają parametry : 10000uF/50V . Niejeden wzmacniacz chciałby mieć takie.



IMG_0540.JPG  IMG_0543.JPG

Share this post


Link to post
Share on other sites
audiotone

A tutaj jest ta maszyneria :) Kawał porządnego kompaktu. Super maszyna. A jak to gra?

Share this post


Link to post
Share on other sites
sherlock
48 minut temu, audiotone napisał:

A jak to gra?

Na razie gra .... odtwarzacz jest "sprawny", tzn. odtwarza, działa z pilota .. ale trochę zagrał mi na nerwach. Po wyjęciu z paczki pierwsze zaskoczenie to plomby. Po co one? Pierwsze włączenie. Pierwsze wysunięcie tacki. Jakoś dziwnie wyszła. Podejrzanie "ruchliwa". No to plomby zerwane i wiwisekcja.

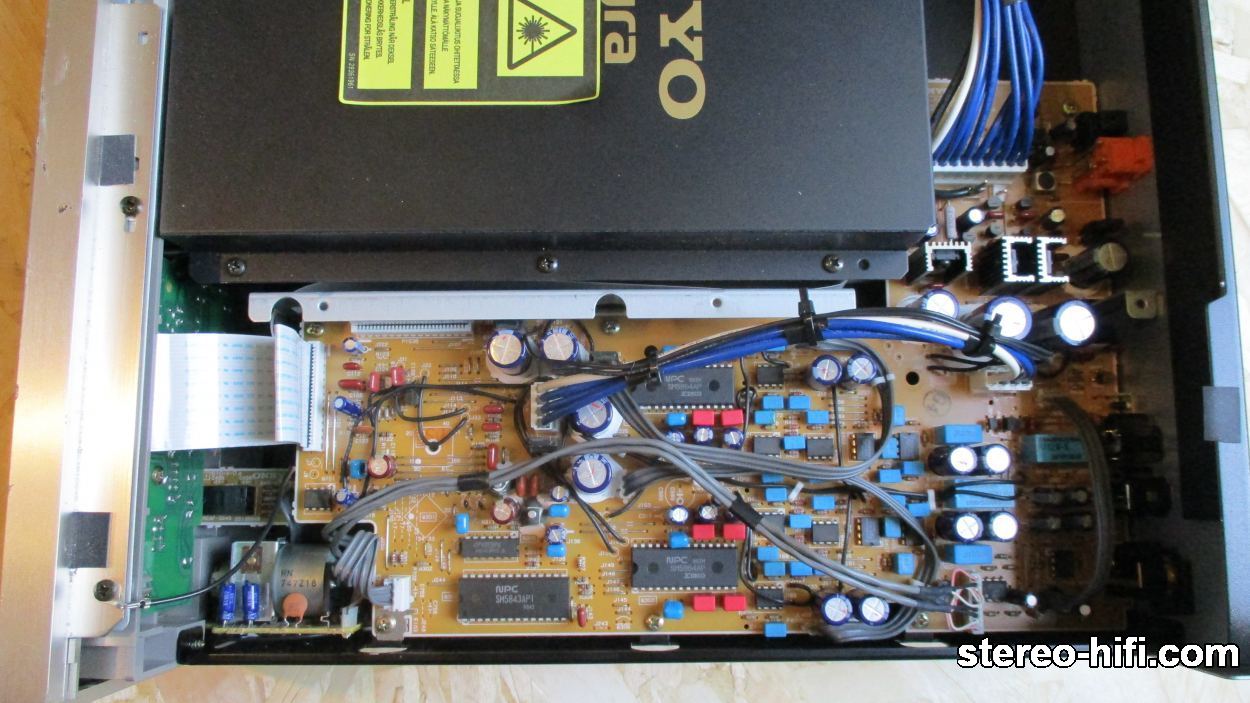

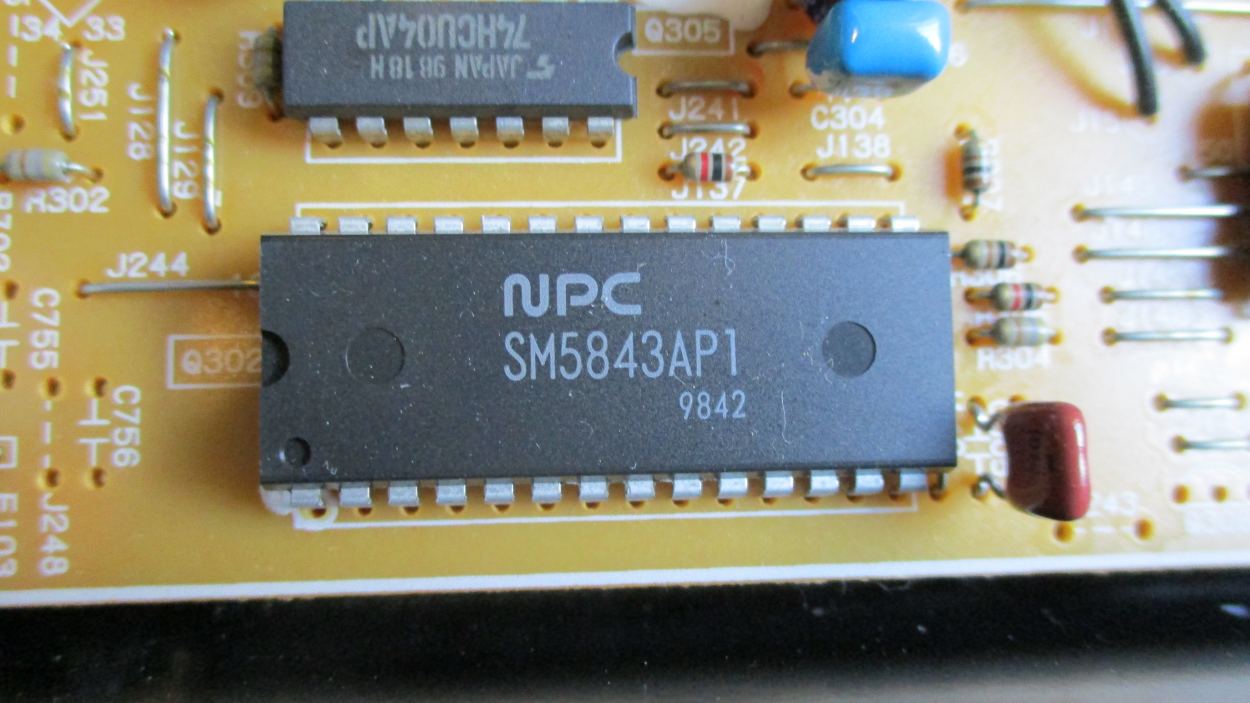

Płytka z układami odpowiedzialnymi za przetwarzanie sygnału oraz układy stabilizacji zasilania.




Układ zegara. Na "zatoce" jest oferowany jego mod.

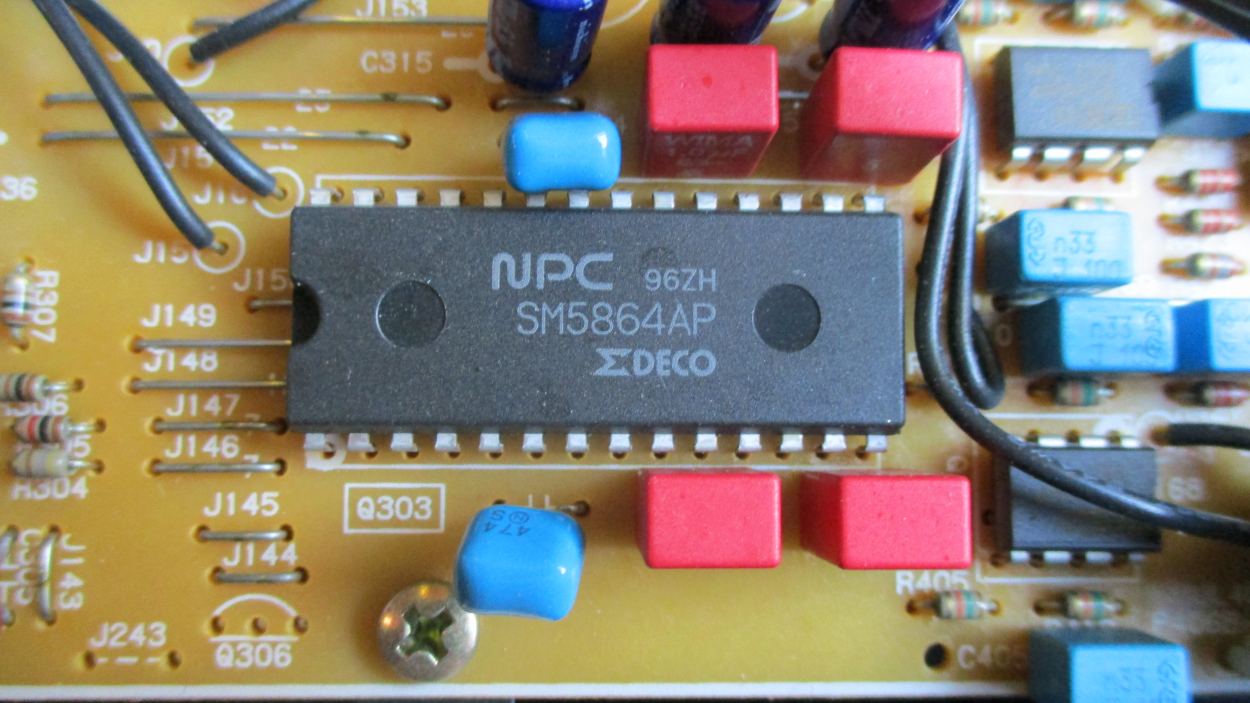

Jeden z dwóch przetworników CA.

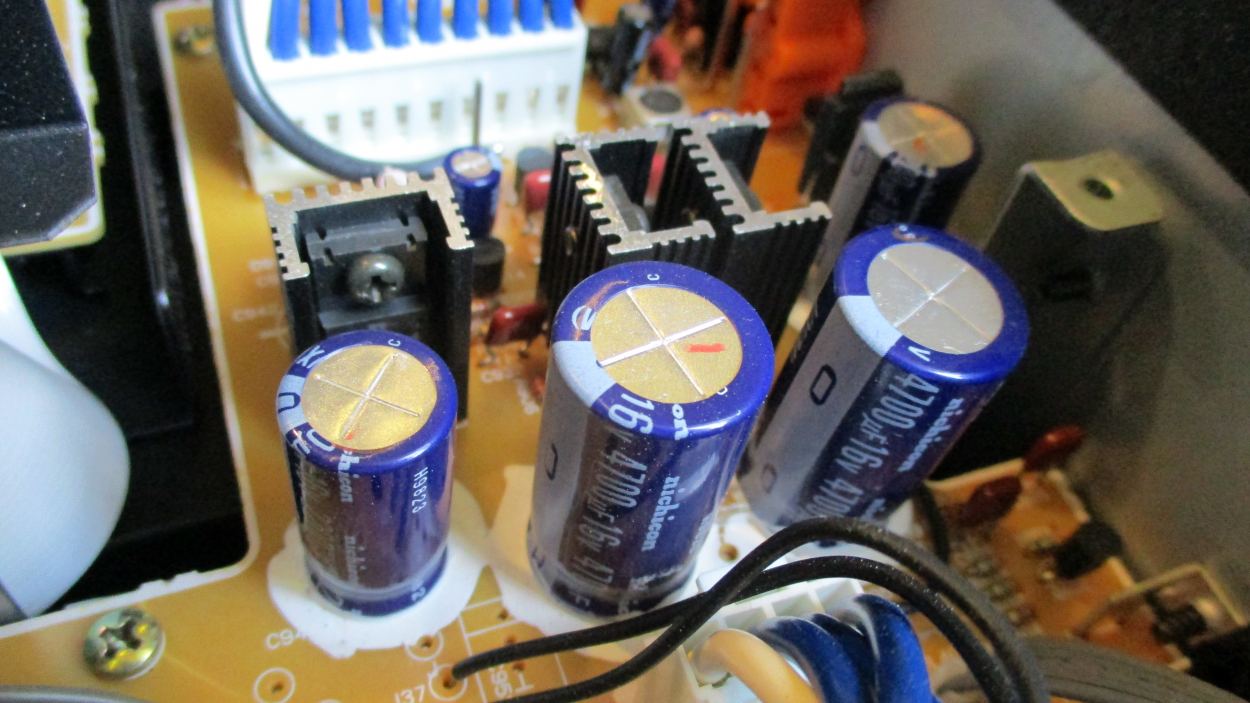

Stabilizatory.

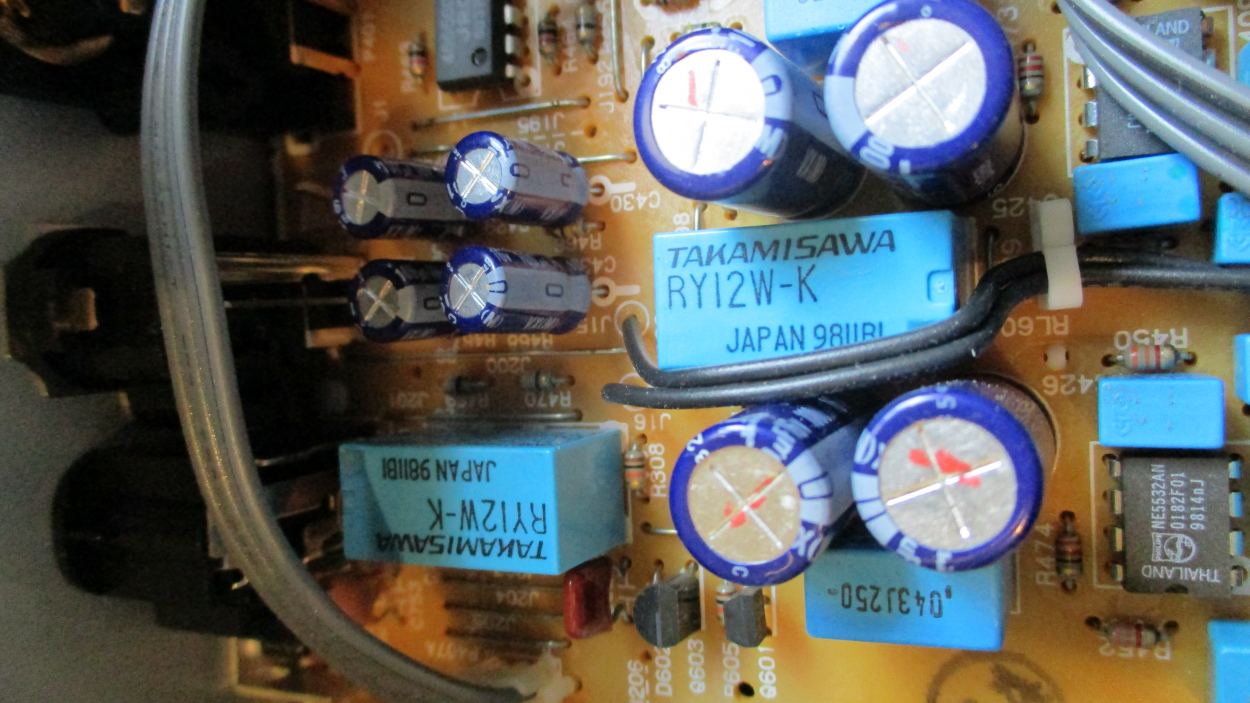

Co tu robią przekaźniki?




Mechanizm kryje się pod dużą osłoną. Po zdjęciu tejże osłony poziom mojego wkurwienia stopniowo narastał w miarę jak "odkrywałem" kolejne "niespodzianki".



Share this post


Link to post
Share on other sites
audiotone

No no nie żałowali porządnych elementów.

2 minuty temu, sherlock napisał:

Po zdjęciu tejże osłony poziom mojego wkurwienia stopniowo narastał w miarę jak "odkrywałem" kolejne "niespodzianki".

A cóż takiego tam było że aż tak.... ?

Share this post


Link to post
Share on other sites
sherlock

Osłona mechanizmu również była "zabezpieczona" plombą. Skoro już zerwałem dwie z pokrywy to kolejna nie miała już znaczenia . Mechanizm umocowany jest do spodniej płyty na czterech wspornikach. Tworzą takie jakby nogi. Wszystkie były urwane. By tacka mogła pracować dosztukowano "prowadniki" - wkręcono  wkręty z łbem kołnierzowym i ten kołnierz jakoś prowadzi tackę.  Trzeba będzie powtórnie wyjąć mechanizm, przykleić te wsporniki i dodatkowo je przymocować.




Widok z góry na tylną część po wysunięciu tacki.



  IMG_0563-b.jpg             IMG_0556.JPG

Prawa strona tacki - cześć od frontu                część z tyłu



IMG_0564-b.jpg  IMG_0565-b.jpg

Lewa strona tacki.



urwany słupek.JPG  urwany słupek2.JPG

Pourywane słupki, na których trzyma się mechanizm.





Nie znam odpowiedzi na pytanie kto to zrobił. Ja rozumiem - można robić rożne rzeczy by jakoś przywrócić sprzęt do życia. Ale takie prace powinny być robione trochę z głową. Ja sobie poradzę.
