JVC KD-V200E



Dane techniczne:

Type: 2-head, single compact cassette deck
Track System: 4-track, 2-channel stereo
Tape Speed: 4.8 cm/s
Heads: 1 x record/playback, 1 x erase
Tape Type: type I, CrO2, Metal
Noise Reduction: B, C
Frequency Response: 30Hz to 16kHz  (Metal tape)
Signal to Noise Ratio: 58dB
Wow and Flutter: 0.2%
Total Harmonic Distortion: 1%
Dimensions: 435 x 115 x 235mm
Weight: 3.7kg
Finish: black, silver
Year: 1983
źródło:hifiengine.com

Deck kupiony w "pakiecie" kilku niedziałających złomów z przeznaczeniem na odzysk części. Po szybkiej naprawie całkiem sprawnie działający. Ma dwie zalety: ładnie wygląda na zdjęciu katalogowym (powyżej) i może być dawcą całkiem przydatnych części (o tym dalej.)

JVC_KD-V200_panel_left_side.jpg.c9511e21c18dcd9d4acd436fd6ee4e31.jpgJVC_KD-V200_manipulators.jpg.afd5ac874ccc7e1555284156a71ffccf.jpgJVC_KD-V200_metal_tape_compatible.jpg.7b0477312d0259df588ec953e9e475e3.jpg

Śmiesznie wygląda ten napis obok słuchawkowej dziurki, dumnie głoszący "kompatybilność" z taśmami metalowymi. Ciekawe kto do takiego decka wsadzał taśmy metalowe :)

JVC_KD-V200_mechanism.jpg.94324a1a4fe20f440ec6b8164f760a0b.jpgJVC_KD-V200_mechanism_2.jpg.e672f7d5fab35995e8c0d7294c1012fc.jpgJVC_KD-V200_heads.jpg.1d62890656011b26b9cecca30c70f689.jpg

Mechanizm prosty, jednosilnikowy, jeden wałek i dwie głowice. Pasków za to aż cztery.

JVC_KD-V200_motherboard.jpg.99e9a466d95194f4414529bf9bdded13.jpgJVC_KD-V200_power_supply.jpg.15dee16ed7d854b35335743afb2f3fdf.jpgJVC_KD-V200_transformet.jpg.25ea3045bd032d1ca258ac0a05976514.jpg

Magnetofon po brzegi wypchany jest ... powietrzem. Płyta główna jest bardzo skromna. Trafo niewielkie ale za to umieszczone pod katem jak w maszynach wysokiej klasy. Sekcja zasilacza na płycie głównej trudna do zauważenia :)

JVC_KD-V200_display_pcb.jpg.051c6581268297b9767bcd3978f18794.jpgJVC_KD-V200_inside_2.jpg.76d1dd0a58a1b111e71d123969ea30bb.jpgJVC_KD-V200_inputs_and_outputs.jpg.9c25897d582b6eccc889a8881a0b824e.jpgJVC_KD-V200_dolby_circuits.jpg.f97f96dc7ec1d82157d4f62243969fb0.jpg

Wyświetlacz jak widać po zdjęciach z przodu i po widoku płytki ma niewiele punktów, nie jest za dokładny. W takiej "klasy" decku to i tak w sumie pomijalna sprawa. Najbardziej jednak cieszy obecność "herbatek", czyli układów Dolby B,C opartych na kościach TEA0665 :) W razie potrzeby będzie z kogo wyrywać do "przeszczepu".

  • O.K. (0 pts) 1
Odnośnik do komentarza
Udostępnij na innych stronach


  • 4 lata później...

A witam, ja właśnie ożywiłem taki sam egzemplarz i aktualnie próbuję go ustawić po wymianie głowicy. Oczywiście nie wkładałem tu niczego nowego :)

Miałem z nim niemałe przeboje, ale to jeszcze opiszę przy okazji zdjęć z prac. Mam pytanie, jak w tym decku ustawić wzmocnienie odtwarzania (PB gain)? Jedyne podkówki, jakie widzę (oprócz biasu i PB EQ) to R/P gain, ale kręcenie nimi w żaden sposób nie wpływa na sygnał wyjściowy... Czyżby konstruktorzy uznali, że nikt nie będzie chciał w tym grzebać?

  • O.K. (0 pts) 1
Odnośnik do komentarza
Udostępnij na innych stronach


  • 1 miesiąc temu...

Witam, zgodnie z obietnicą chciałbym podrzucić zdjęcia KD-V200, który to zawitał jakiś czas temu na moim stole. Egzemplarz znaleziony u szwagra w garażu wśród innych rupieci. Po oczyszczeniu okazuje się, że całkiem ładnie zachowany. Przy tej klasy sprzęcie nie miałem oporów, aby przy nim pogrzebać i usprawnić (nawet jeśli nie jest mój).

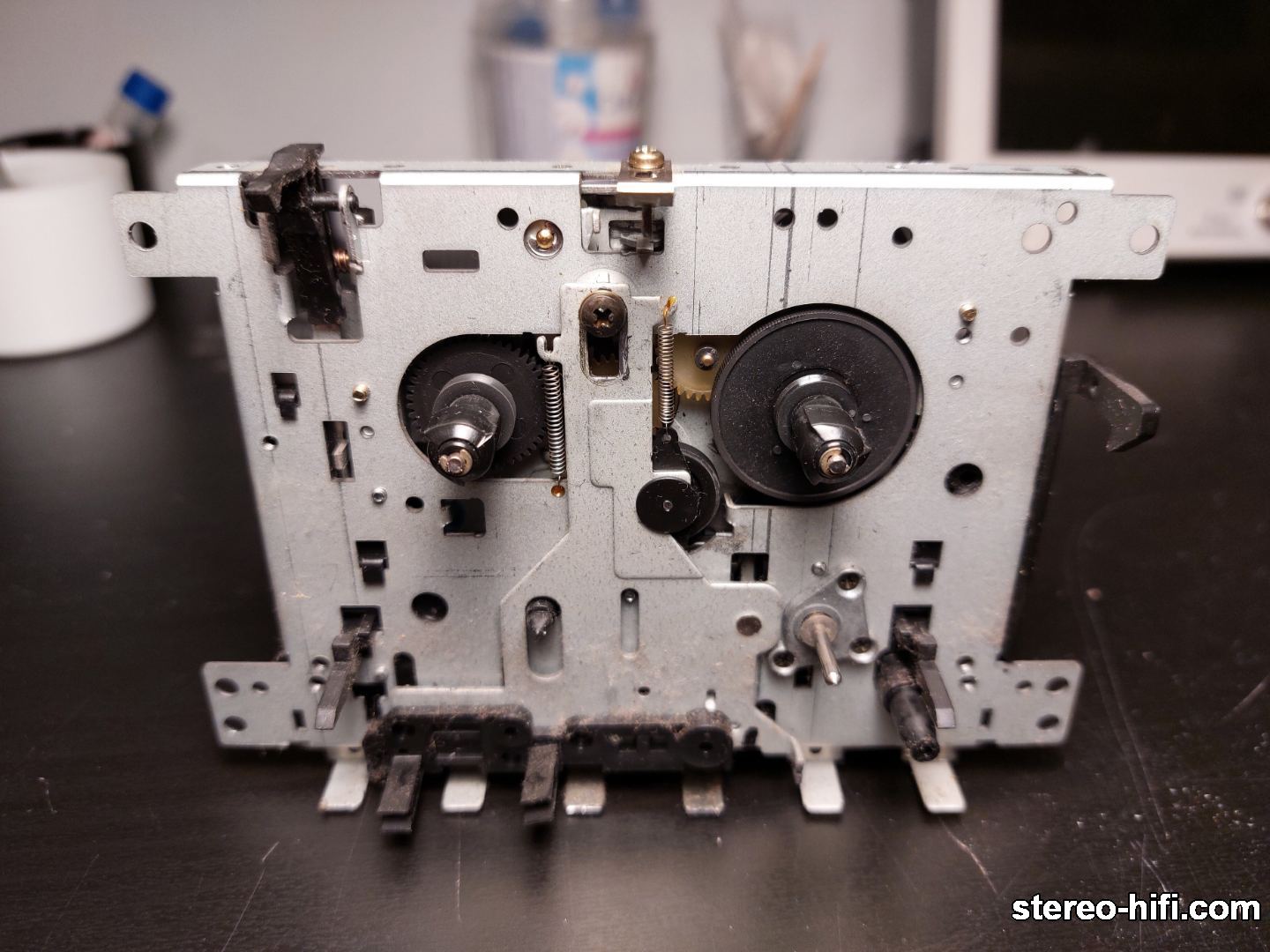

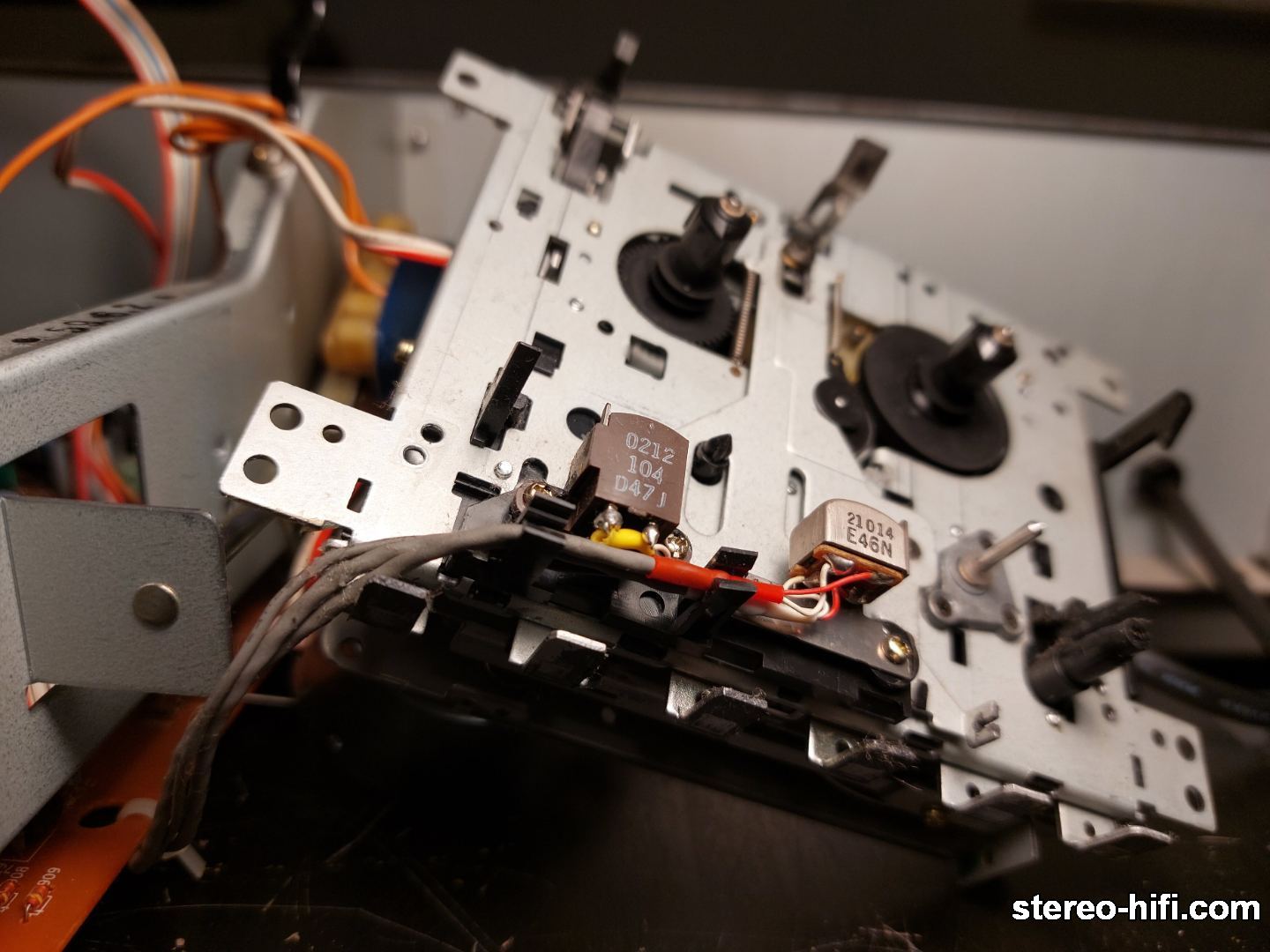

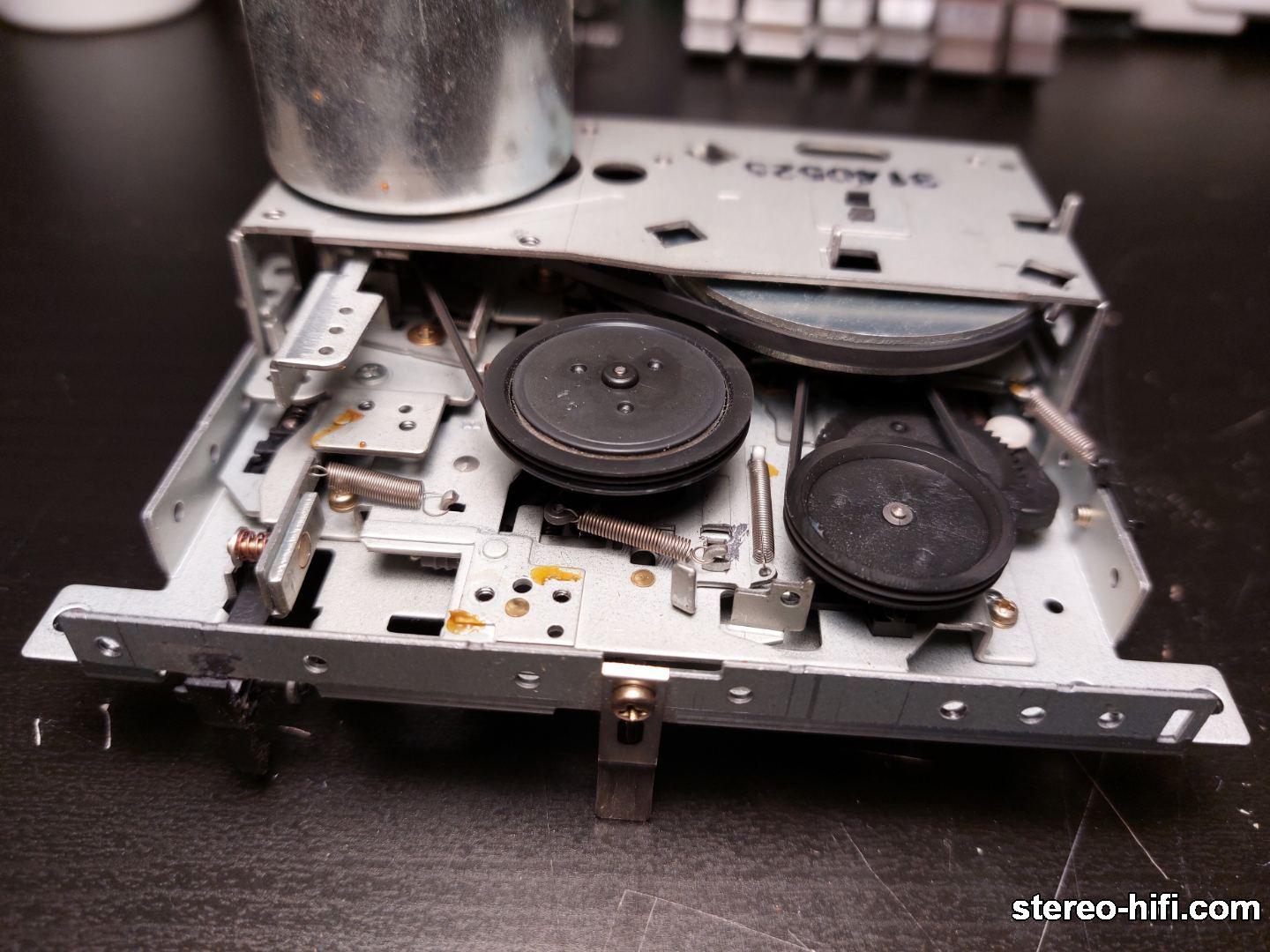

Tradycyjnie sporo czasu poświęciłem na mechanizm, rozkładając go praktycznie na części pierwsze. Wszystko zostało oczyszczone i nasmarowane. Dodam jeszcze, że zakładanie pasków w tym modelu to niezła gimnastyka, podobnie z montażem mechanizmu razem z kieszenią w panelu przednim. Podczas tych czynności padło kilka słów, których tu nie przytoczę :)



Bolączki tego pacjenta:

  • całkowicie zużyta głowica, wymiana na inną (używaną), w dobrym stanie;
  • luźny pasek auto-stopu;
  • skamieniała rolka dociskowa (sprawdziła się tu rolka do MDS456 z osią fi 2,5 mm);
  • złamany kawałek plastiku przy styku odpowiadającym za tape-run-indicator;
  • silnik szarpał i miał luzy na łożysku (mam dużo silników z demobilu = żaden problem);
  • pęknięta ścieżka na płycie powodowała trzaski przy odtwarzaniu (nie udało się namierzyć dokładnego miejsca, wiem tylko że to masa i pomógł bajpas);



Deck bardzo skromny, to prawda. Stwierdzam, że producent bardziej skupił się na wyglądzie niż na funkcjonalności. Bajery typu indykator ruchu taśmy, który niezależnie od kierunku zawsze porusza się w tę samą stronę tylko to potwierdzają. Owszem - grać to gra, moim zdaniem poprawnie i jak najbardziej nadaje się do odtwarzania kaset. Ogólna konstrukcja tego modelu jest bardzo kiepska, bez obudowy całość dosłownie wygina się w każdą stronę.
