Radiomagnetofon samochodowy Volvo SC-801


dodvarg
 Share

Postări Recomandate




Volvo SC-801



Przedstawiam radiomagnetofon samochodowy Volvo SC-801. W samochodzie również warto posłuchać muzyki. Radio zamontowane było fabrycznie w Volvo 850 (pewnie w innych modelach też). Odtwarzacz kasetowy wyposażony w autorevers, przełącznik NXT (przeskoczenie do następnego utworu, pod warunkiem, że pomiędzy nagraniami jest przerwa co najmniej 5-sekundowa) oraz RPT (powtarzanie utworu, działanie funkcji również wymaga 5-sekundowych odstępów pomiędzy utworami).  Radio umożliwia zaprogramowanie 12 stacji FM i 6 stacji AM. Posiada funkcję RDS i możliwość wprowadzenia do pamięci wyłącznie stacji nadających komunikaty drogowe (TP). Funkcja PTY pozwala na wybór programów interesującego nas rodzaju. Możliwość podłączenia zmieniarki na 6 płyt CD. Ponadto radio wyposażone jest regulację barwy (bass, treble) oraz zrównoważenie sił głosu przód/tył (fader). Ogólnie bardzo przyjemne w użytkowaniu radio.

  • O.K. (0 pts) 1
Link spre comentariu
Distribuie pe alte site-uri

Ale jaki by kaseciak nie był, pasek czasem trzeba wymienić. Dodaję instrukcję jak się do tego zabrać. W sieci nie znalazłem poradnika, który by to dokładnie prezentował, więc musiałem pobawić się sam.

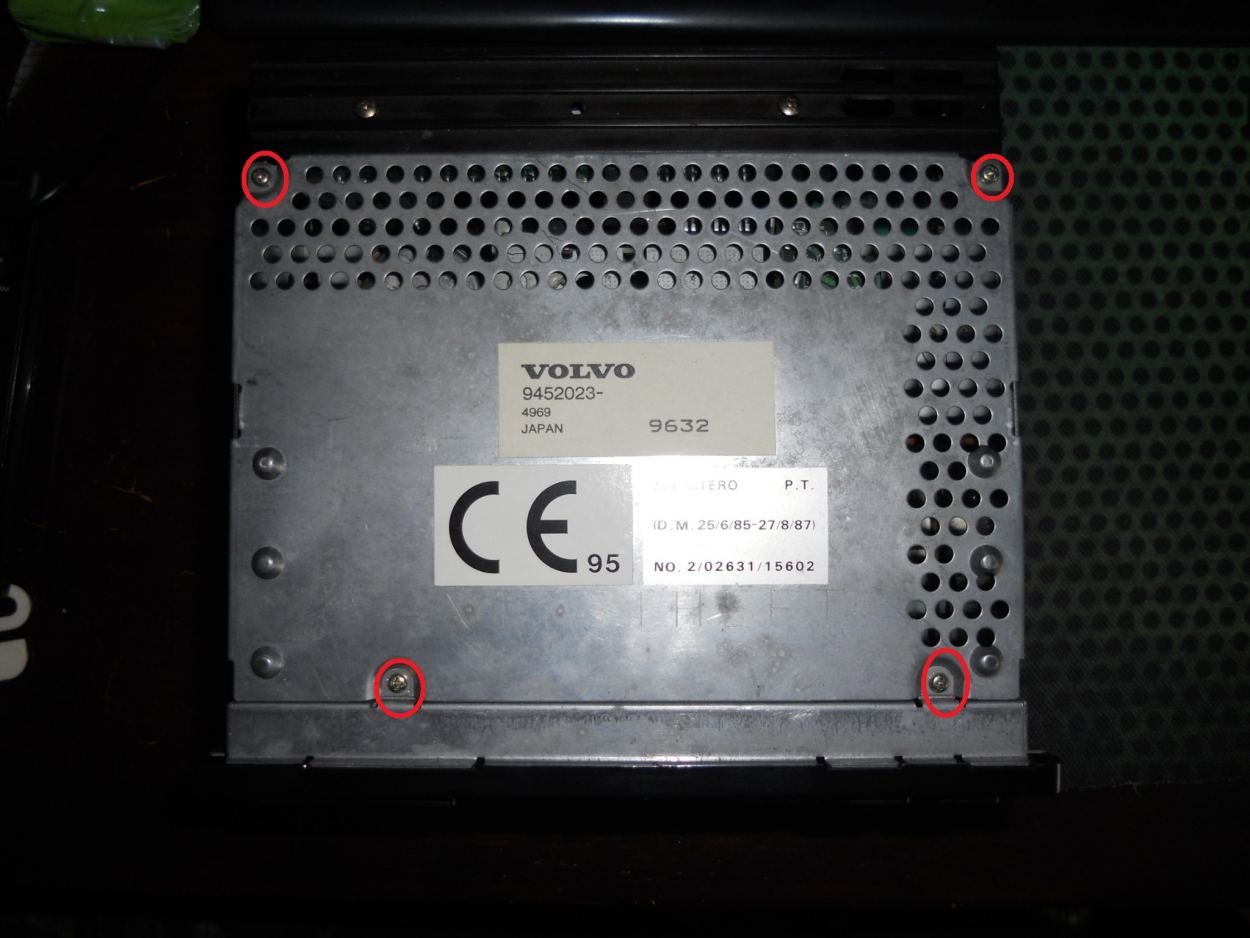

1. Zdejmujemy pokrywę górną radia (odkręcamy 4 zaznaczone śruby).

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

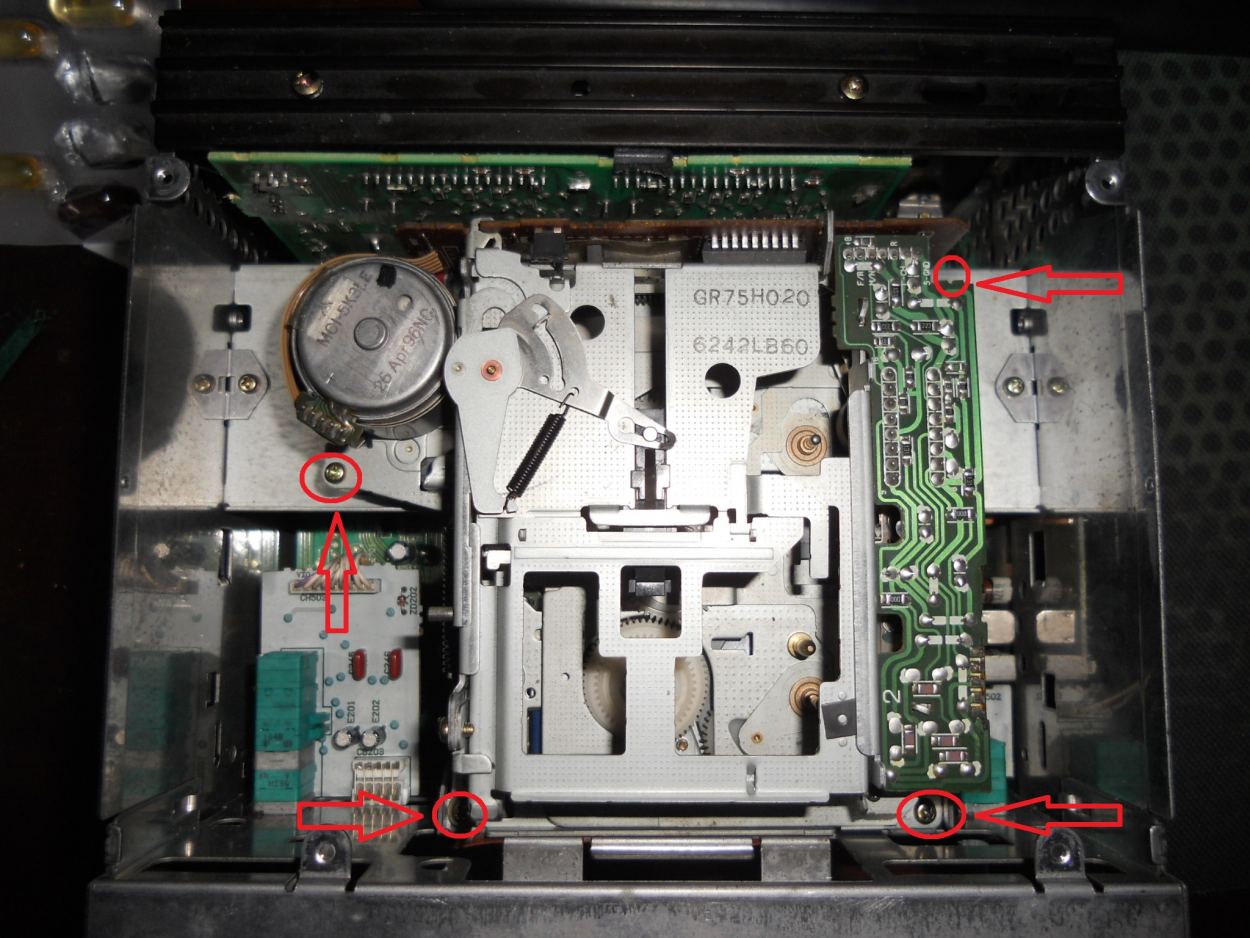

2. Wyciągamy mechanizm kasety (odkręcamy 4 zaznaczone śruby).

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

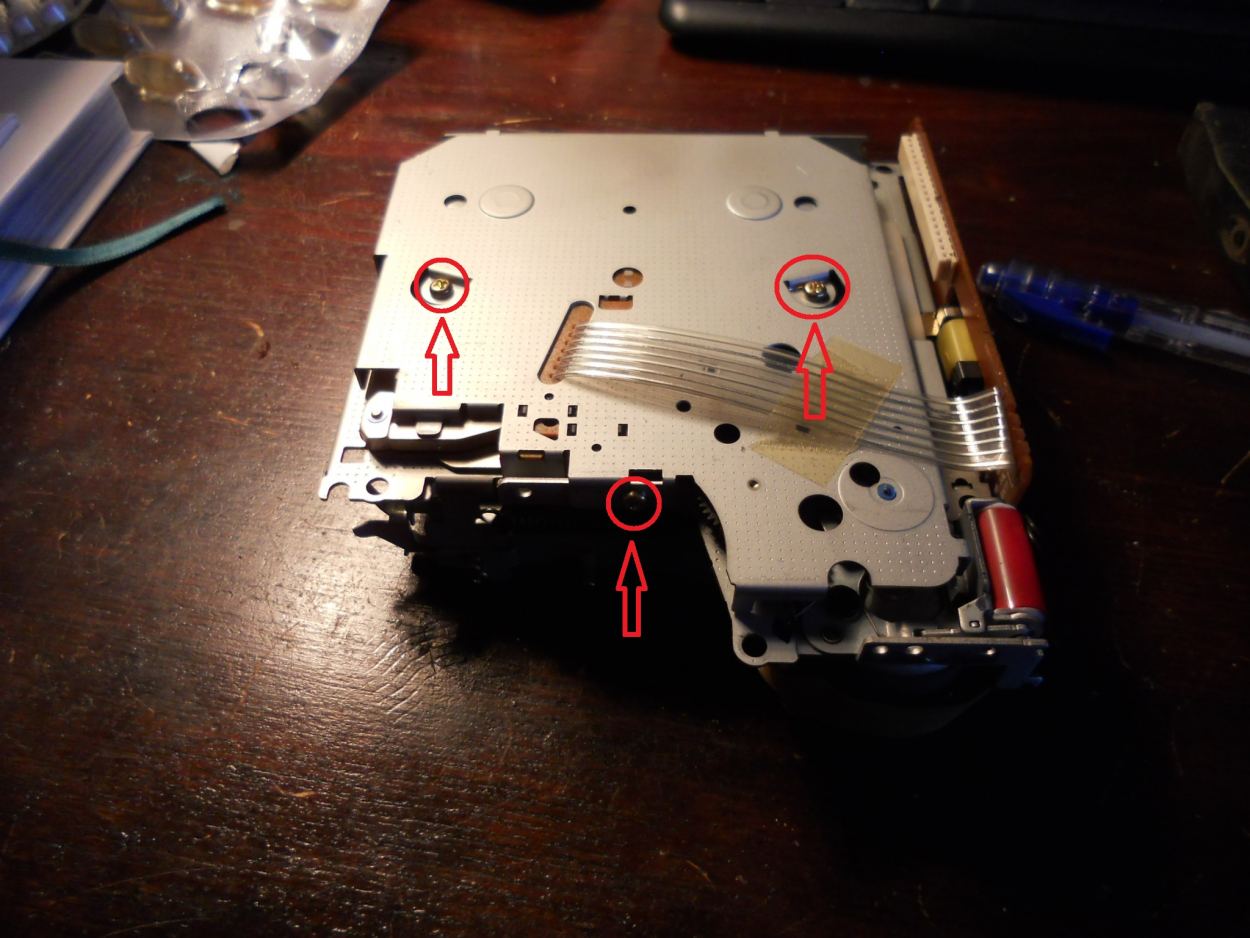

3. Odwracamy wyciągnięty mechanizm do góry nogami. Odkręcamy 3 zaznaczone śruby pokrywy mechanizmu.

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

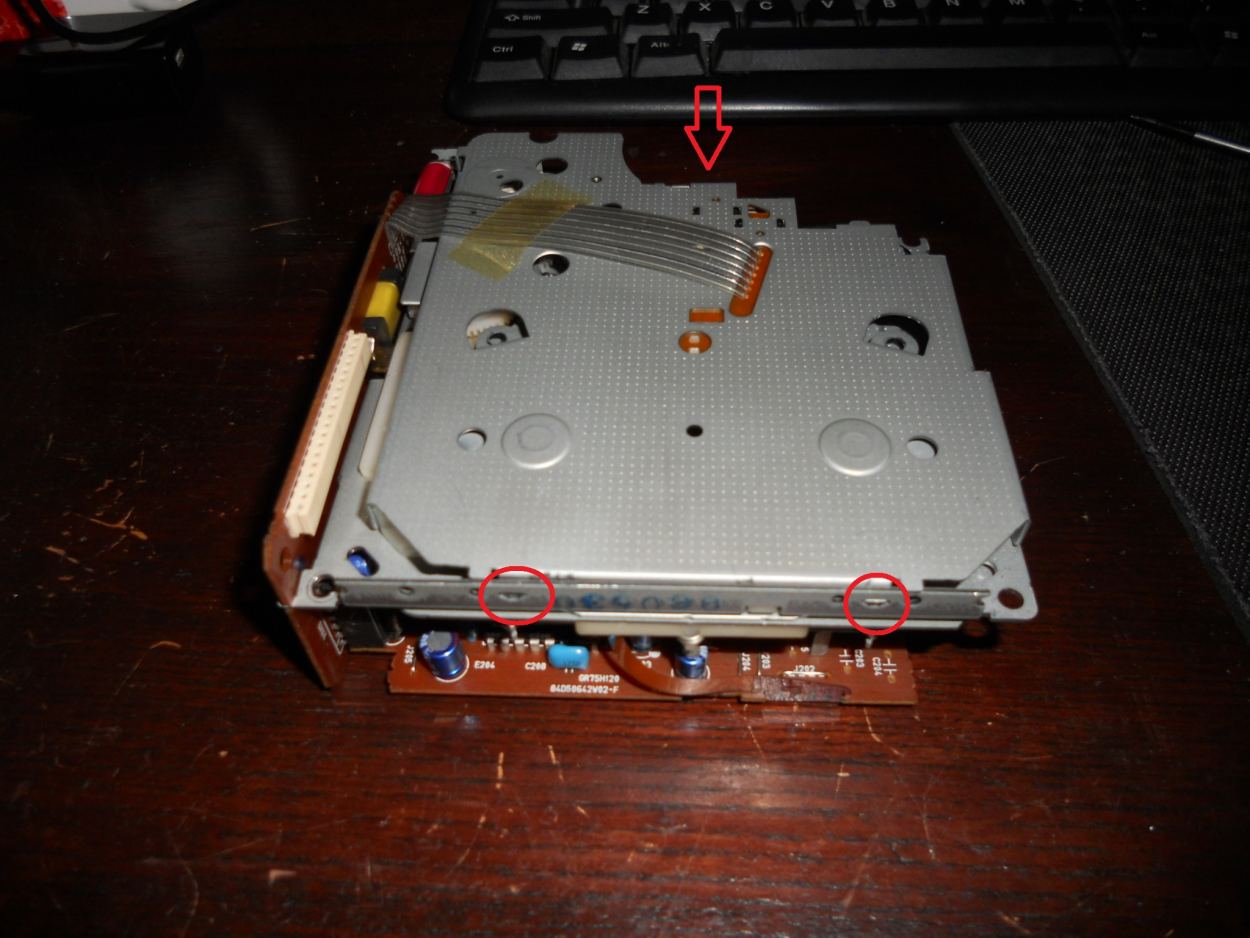

4. Oprócz 3 wykręconych śrub pokrywa trzyma się na dwóch zatrzaskach (oznaczonych czerwonym kółeczkiem). Podważamy delikatnie pokrywę od strony jednej z wykręconych wcześniej śrub (czerwona strzałka) i zdejmujemy z zatrzasków. Pokrywa będzie się teraz trzymać tylko na taśmie.

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

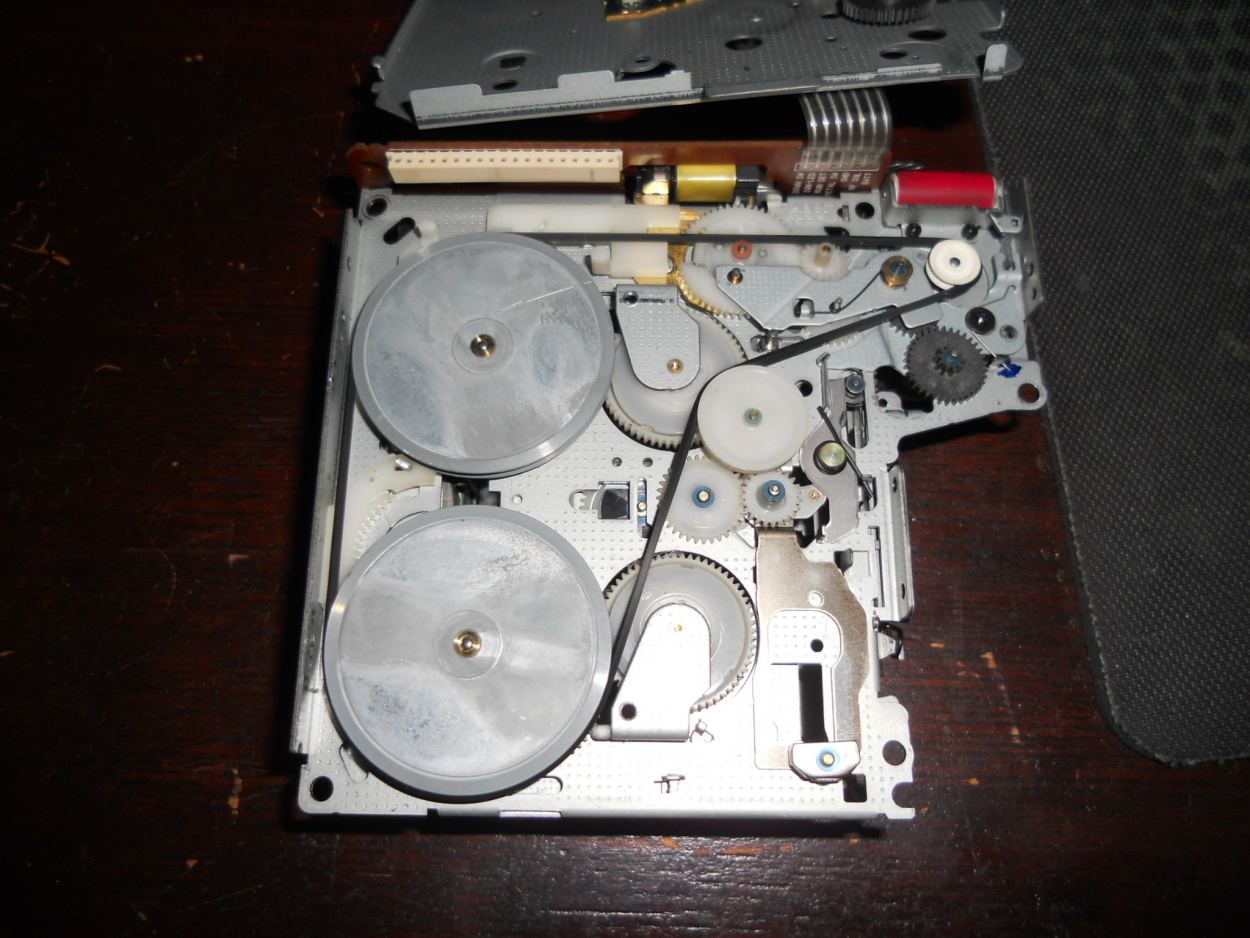

5. I już mamy dostęp do paska. Zapamiętujemy jak jest on założony i wymieniamy go.

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Nigdzie w internecie nie mogłem znaleźć rozmiaru paska jaki jest w tym radiu, więc dopiero po rozkręceniu wiem, że jest to pasek o długości ok 322 mm, w przekroju kwadratu 1mm x 1mm. Myślę, że pasek może być nieco krótszy bo te 322 mm to po 23 latach użytkowania zmierzone. Teraz takiego paseczka poszukuję, może ktoś z Was ma taki w zbiorach i zechciałby odsprzedać? Ewentualnie gdzie coś takiego można szukać?

12 minut temu, sherlock napisał:

W Volvo raczej nie montowali słabego sprzętu. Wiesz może kto jest producentem tego radiomagnetofonu?

Na pokrywie jest napis "Japan". Na mikroprocesorach widzę oznaczenia "Sanyo" i "Volvo".

  • Super (+1 pts) 1
Link spre comentariu
Distribuie pe alte site-uri

Wpadając w szał rozkręcania postanowiłem się jeszcze dobrać do żaróweczek podświetlenia panela, bo niestety nie wszystkie działały. Jakby ktoś chciał wymienić tylko i wyłącznie te żaróweczki to przedstawiam jak dostać się do panela, gdzie są zamontowane.

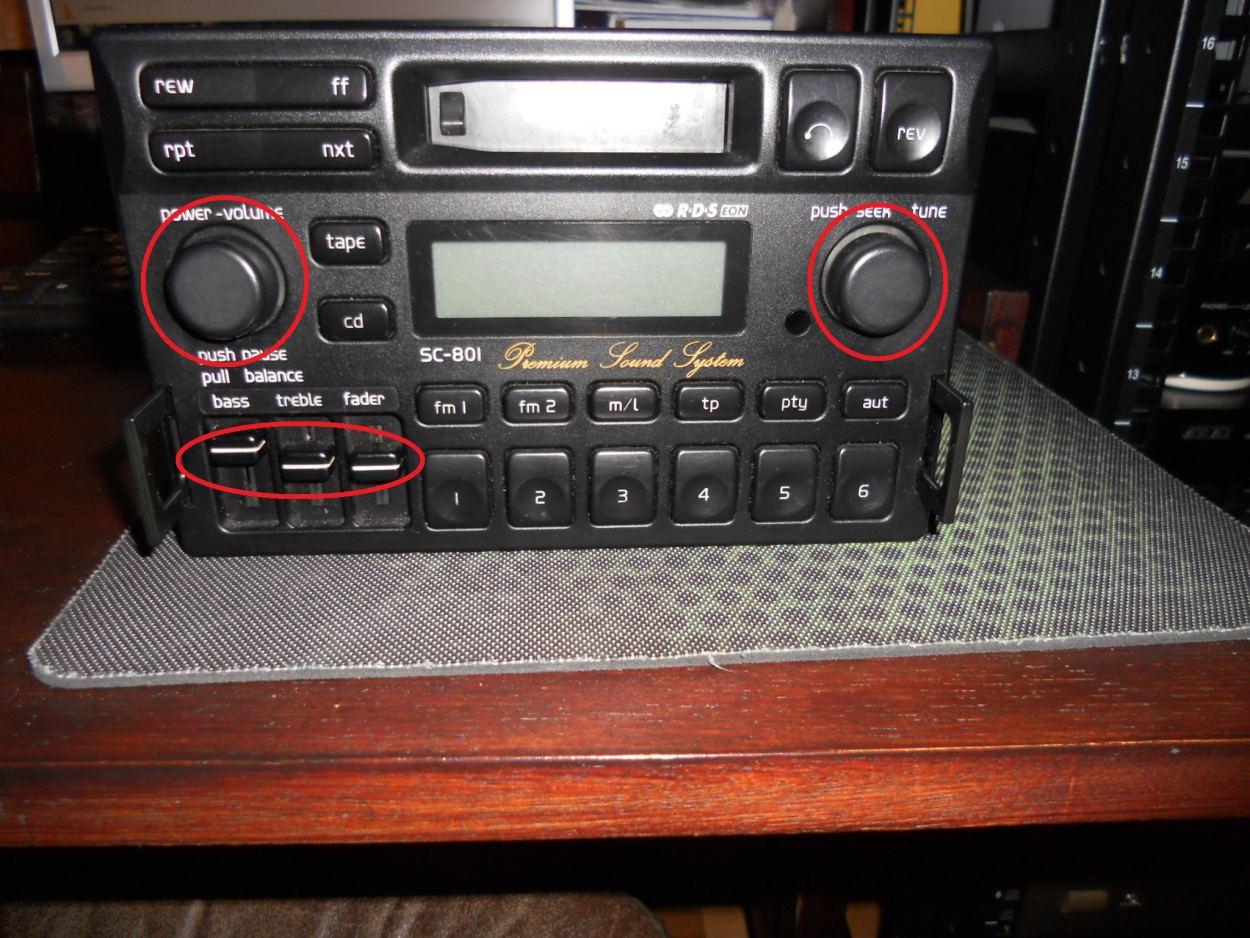

1. Ściągamy gałki i nasadki suwaków z panelu frontowego.

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

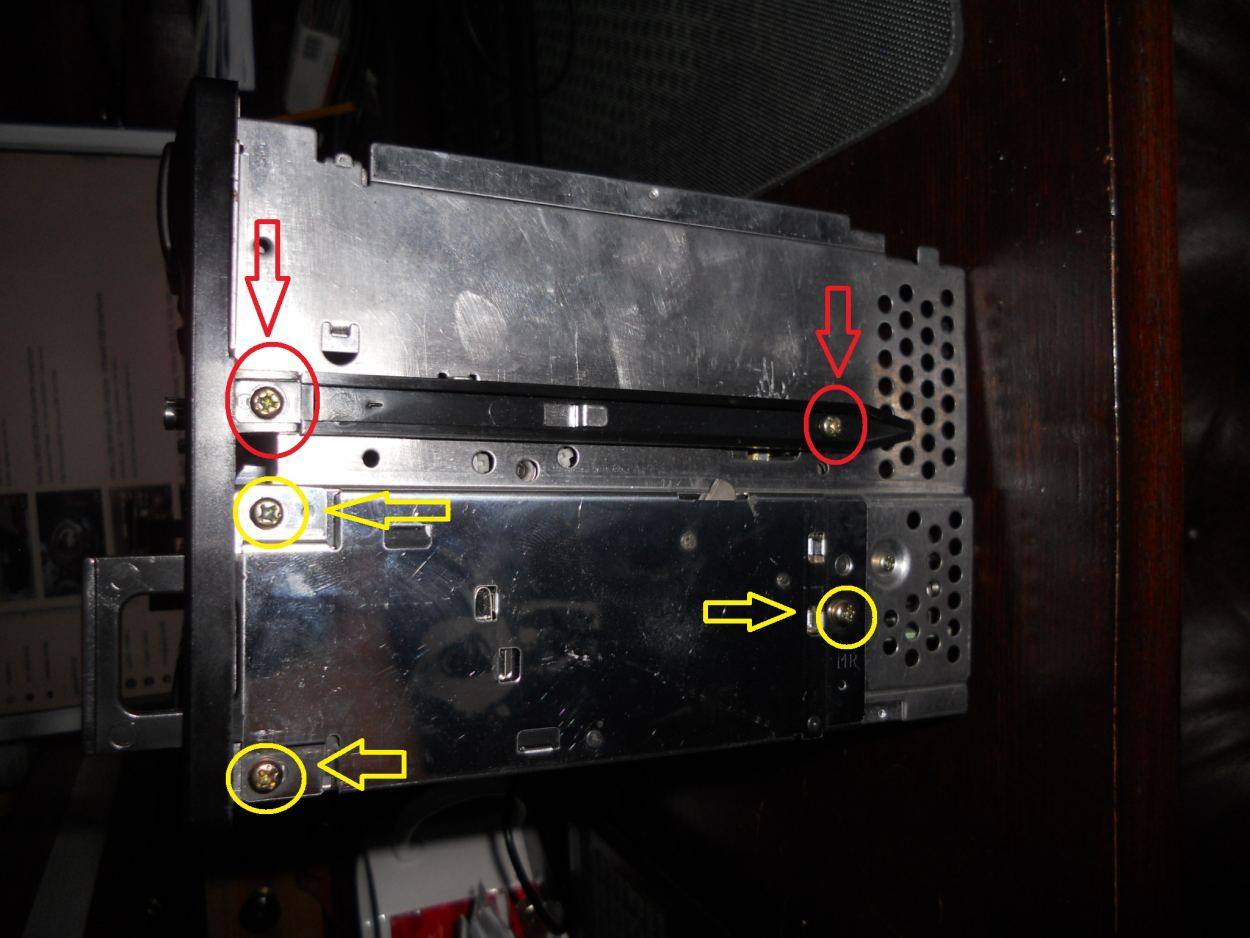

2. Odkręcamy plastikowe szyny (z prawej i lewej strony) do mocowania radia w kokpicie (śruby oznaczone kolorem czerwonym). Żeby było wygodniej odkręcamy również mechanizmy zatrzaskujące (również z prawej i lewej strony) radio (śruby oznaczone kolorem żółtym). Te mechanizmy zatrzaskujące są w specjalnych kasetach więc ściągamy je bez obaw - żadna sprężynka nie wyskoczy znienacka.

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

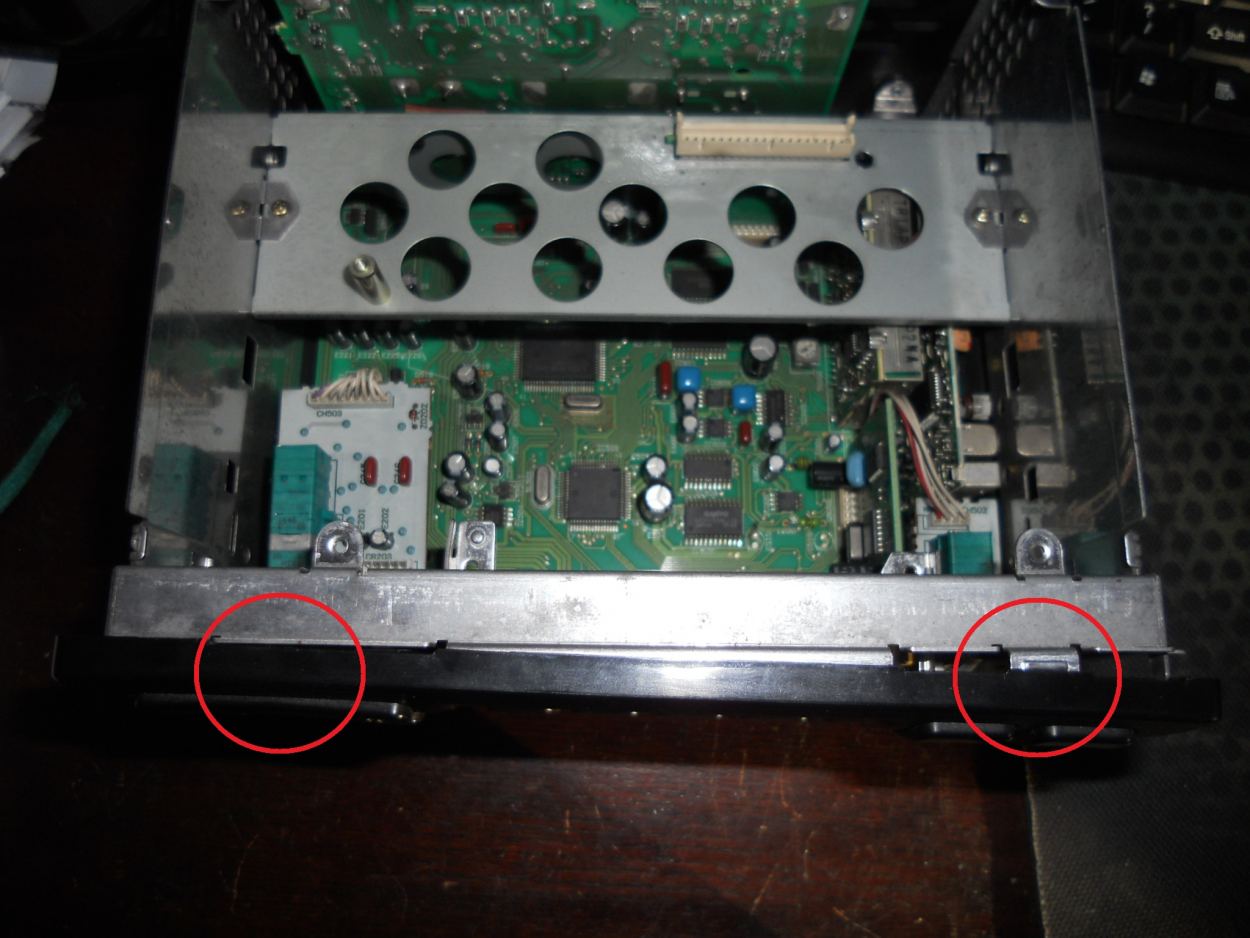

3. Delikatnie podważamy panel od wierzchu radia w dwóch wskazanych miejscach. Następnie delikatnie ściągamy go (panel trzyma się jeszcze na dwóch dolnych zatrzaskach, ale po podważeniu tych z góry łatwo powinien się ściągnąć).

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

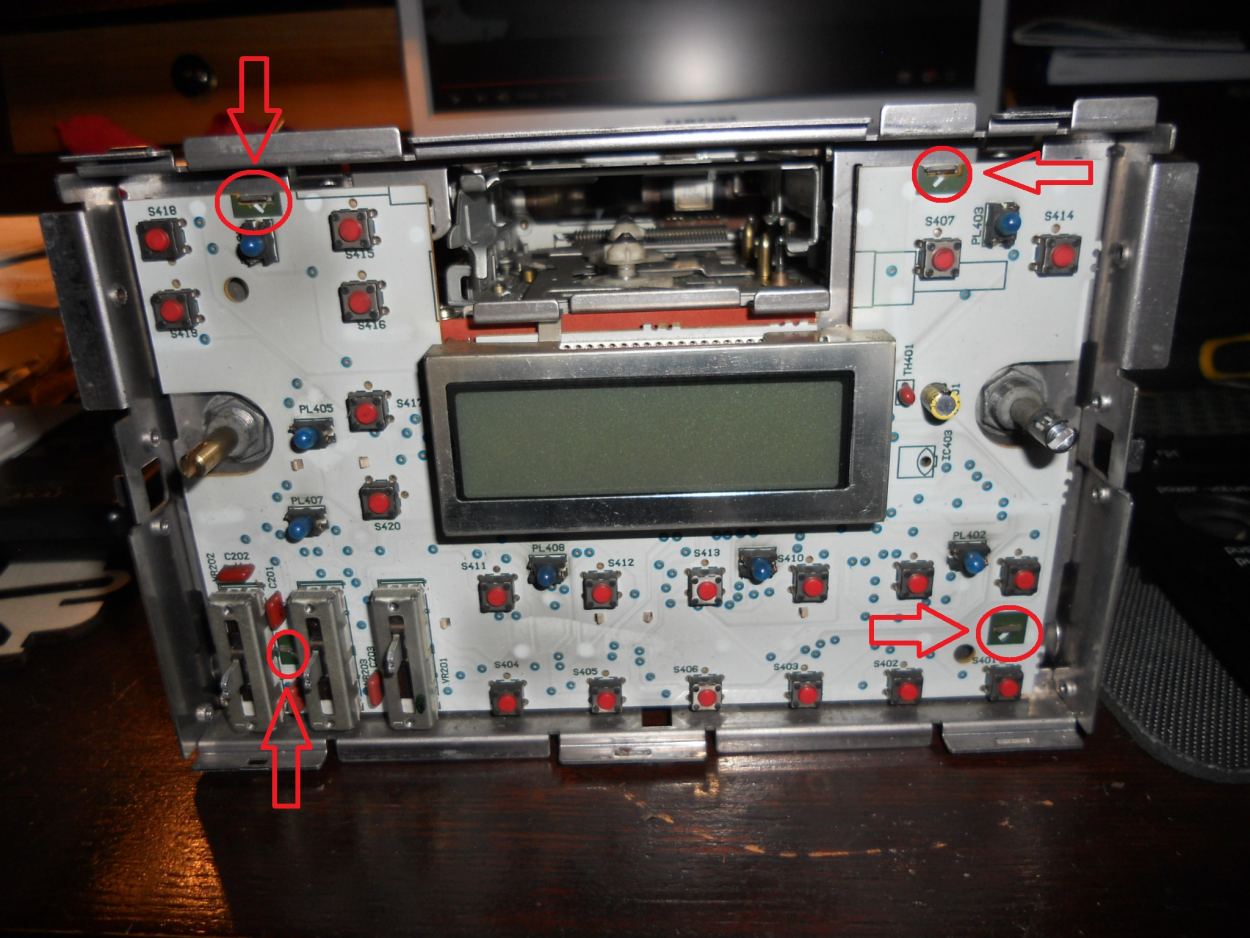

4. Aby wyciągnąć płytkę z żarówkami należy odgiąć 4 zaznaczone na zdjęciu zatrzaski i delikatnie wypiąć płytkę (na zdjęciu zatrzaski są już odgięte).

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



W panelu jest 7 żaróweczek (chyba to są diody?) - to te niebieskie. Nie da się ich chyba wymienić poprzez wyciągnięcie starych i włożenie nowych, trzeba je wylutować i wlutować nowe. Na elektronice kompletnie się nie znam, więc z niewiedzy jedną wyłamałem. Będę musiał komuś to oddać, żeby mi wymienił te żaróweczki. Przy okazji pytanie. Na te diody pozakładane są niebieskie kondomy (żaróweczki są białe), ktoś mi powie dlaczego?

Editat de dodvarg
  • Super (+1 pts) 1
Link spre comentariu
Distribuie pe alte site-uri

  • Admin

Jak piszesz, że widać na elementach nazwę Sanyo to rodowód jest japoński. Jedyną firmą jaka przychodzi mi na myśl jest Alpine, skądinąd firma znana własnie ze sprzętu audio montowanego w samochodach.

Link spre comentariu
Distribuie pe alte site-uri

Znalazłem w sieci informację, ze producentem tego radia jest faktycznie Alpine. Poza tym na panelu podświetlenia jest też mikroprocesor z logiem Alpine, na który wcześniej nie spojrzałem.

Pasek do magnetofonu znalazłem, więc pytanie o niego jest właściwie nieaktualne. Pozostają jeszcze te żaróweczki...

Link spre comentariu
Distribuie pe alte site-uri

  • Admin
Dnia 20.10.2019 o 17:30, dodvarg napisał:

W panelu jest 7 żaróweczek (chyba to są diody?) - to te niebieskie.

Przypuszczam, że są to żarówki. Oznaczenie przy nich jest PL co może sugerować właśnie żarówki. W sferze przypuszczeń mogą być parametry. W sprzęcie samochodowym można założyć z dużym prawdopodobieństwem, że będą to miniaturowe żarówki 12V/20mA.

Link spre comentariu
Distribuie pe alte site-uri

  • 4 săptămâni mai târziu...

Jak dobrze, że zobaczyłem zdjęcia tych zmieniarek, przypomniałem sobie, że kumpel ma dla mnie radiomagnetofon Alpine ze zmieniarką tej firmy. Miał ją w swoim autku, które sprzedał, a zestaw zdemontował dla mnie ? , tylko bez kabelka łączącego radio ze zmieniarką.

Mam u siebie Alpine, ale na CD, zmienione głośniki i wygłuszone drzwi.

Bardzo dobra firma.

Link spre comentariu
Distribuie pe alte site-uri

  • Admin



W dniu 21.10.2019 o 16:51, dodvarg napisał:

Znalazłem w sieci informację, ze producentem tego radia jest faktycznie Alpine. Poza tym na panelu podświetlenia jest też mikroprocesor z logiem Alpine,

O tym, że to jest Alpine w środku to wiemy od paru już postów ;)
