Kenwood KX-W8050

[Miron]



Kenwood KX-W8050



Specifications:

Type: auto reverse, double compact cassette deck

Track System: 4-track, 2-channel stereo

Tape Speed: 4.76 cm/s

Heads: 2 x record/playback, 2 x erase

Tape Type: type I, CrO2, Metal

Noise Reduction: B, C, HX Pro

Frequency Response: 20Hz to 20kHz  (Metal tape)

Signal to Noise Ratio: 72dB  (dolby C)

Wow and Flutter: 0.06%

Total Harmonic Distortion: 0.6%

Input: 77.5mV (line)

Output: 0.39V (line)

Dimensions: 440 x 137 x 269mm

Weight: 4.9kg

Finish: black

Year: 1993



 Kupiłem ten magnetofon, bo jakoś brakowało mi w kolekcji autorewersu. Wybór padł na ten model ze względu na stylistykę i ogólnie mnie się podoba. Cena była bardzo atrakcyjna i miał być sprawny. Niestety okazało się jednak zupełnie inaczej. Lewa kieszeń odtwarza, nagrywa lecz jeden kanał piszczy jakby jakieś zwarcie było. Prawa kieszeń nie działa w ogóle. To znaczy zaczyna odtwarzać ale rolki się nie obracają. Powodem tego jak się okazało była pęknięte koło zębate. Kropelka załatwiła sprawę (przynajmniej na razie) ruszyło. Niestety nie sprawdzałem czy nagrywa bo trzeba by go wyczyścić z ogólnego syfu i tony kurzu i wilgoci. W następnej odsłonie rozbierzemy go na czynniki pierwsze

[Miron]

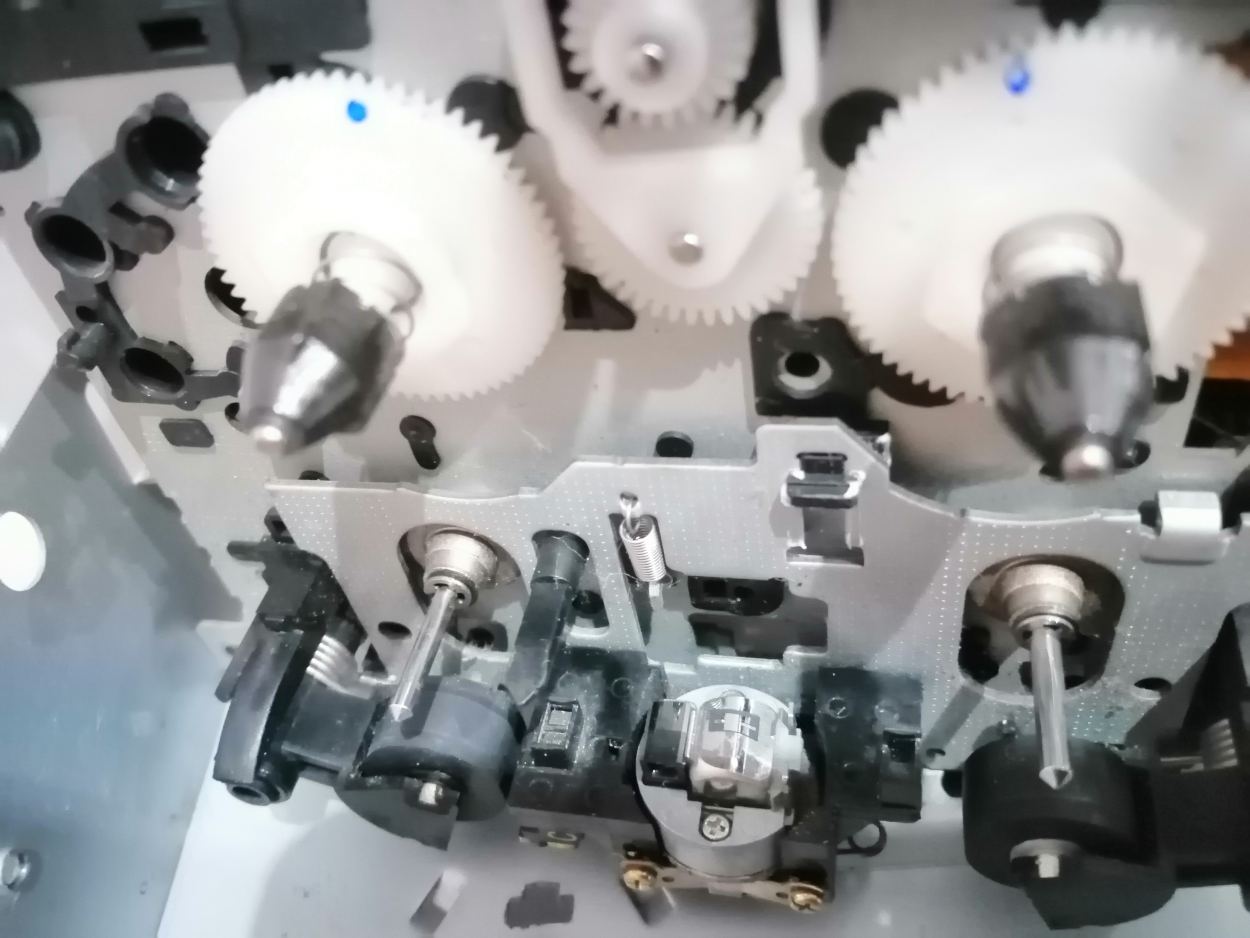

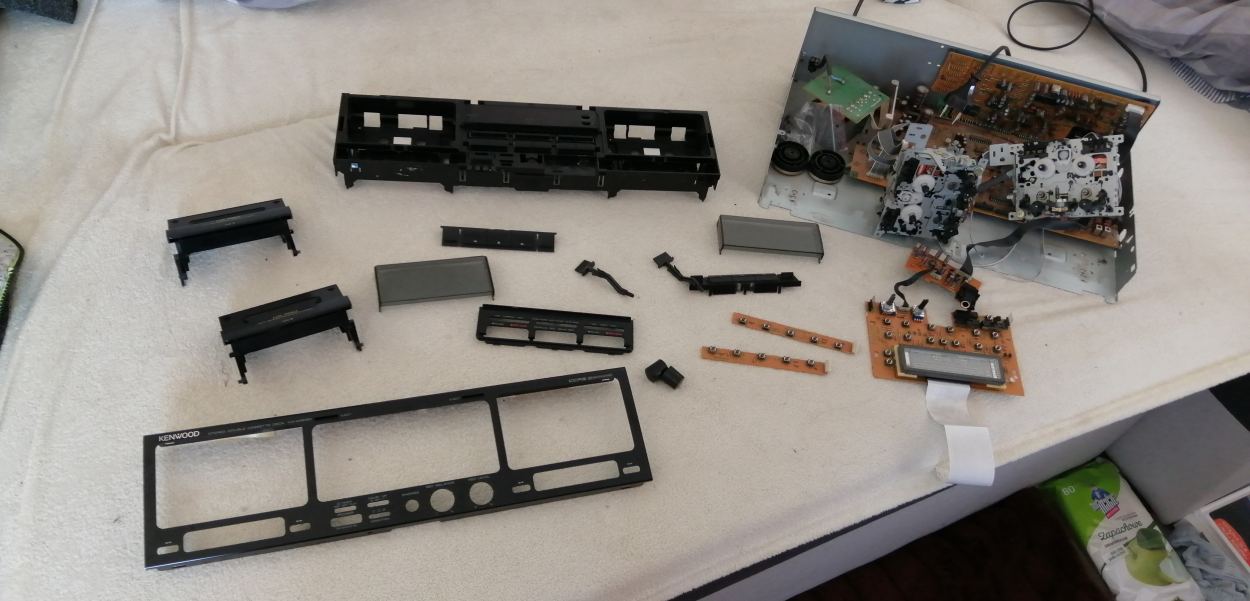

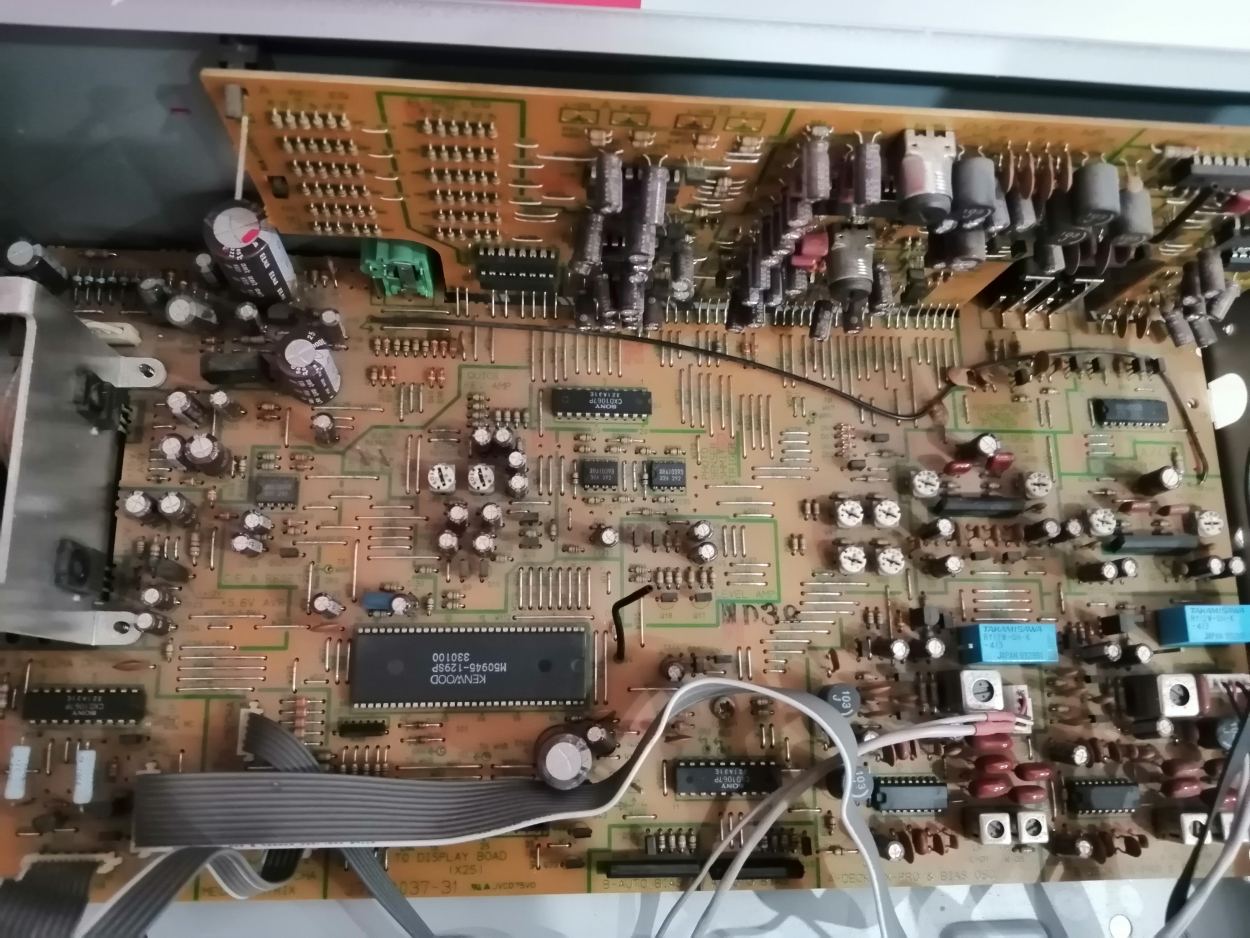

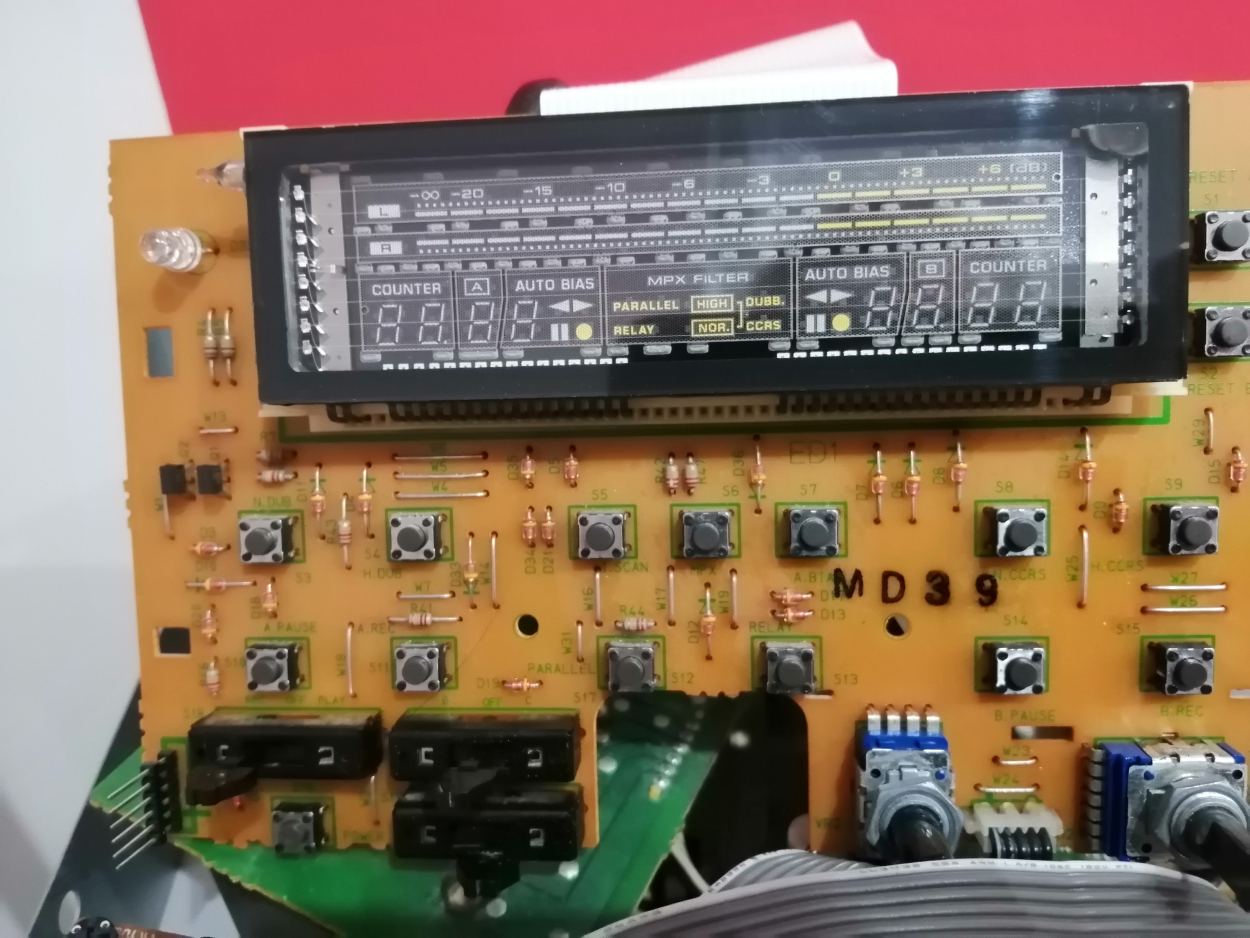

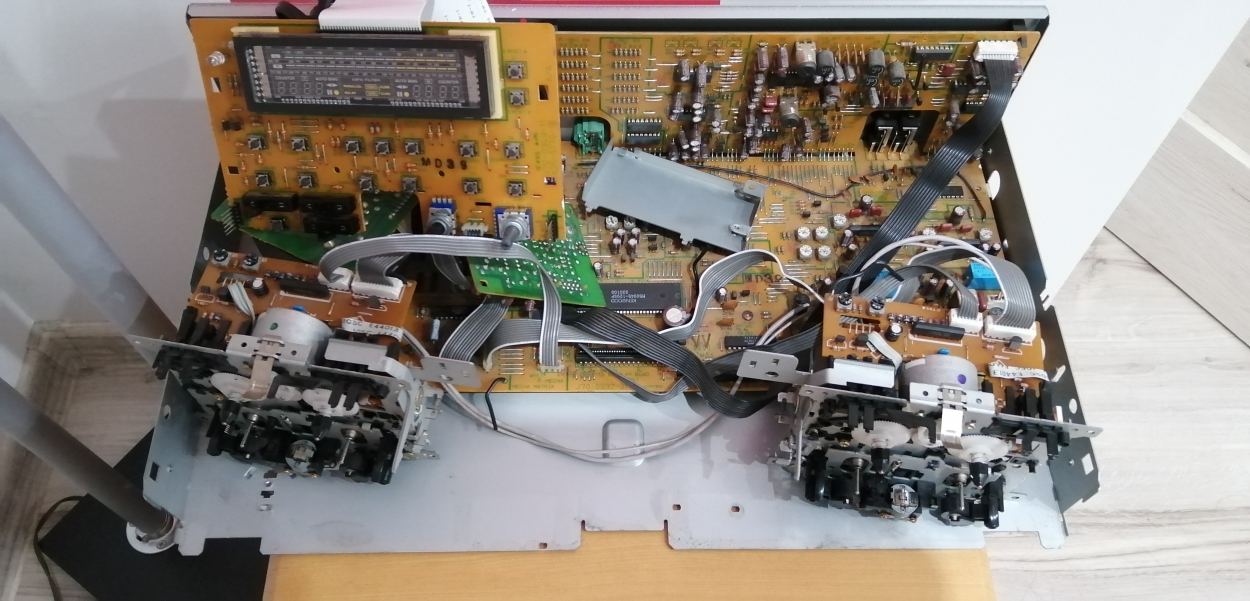

Zabrałem się za rozbiórkę na części. Mam nadzieję że uda mi się doprowadzić do stanu mnie zadowalającego. Nie wiem czy za stan nagrywania mogą mieć coś wspólnego potencjometry. Bo są padnięte. Jeden się kręci w kółko, a drugi prawie nie drgnie nawet po preparacie Kontakt. Trochę zdjęć golizny



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

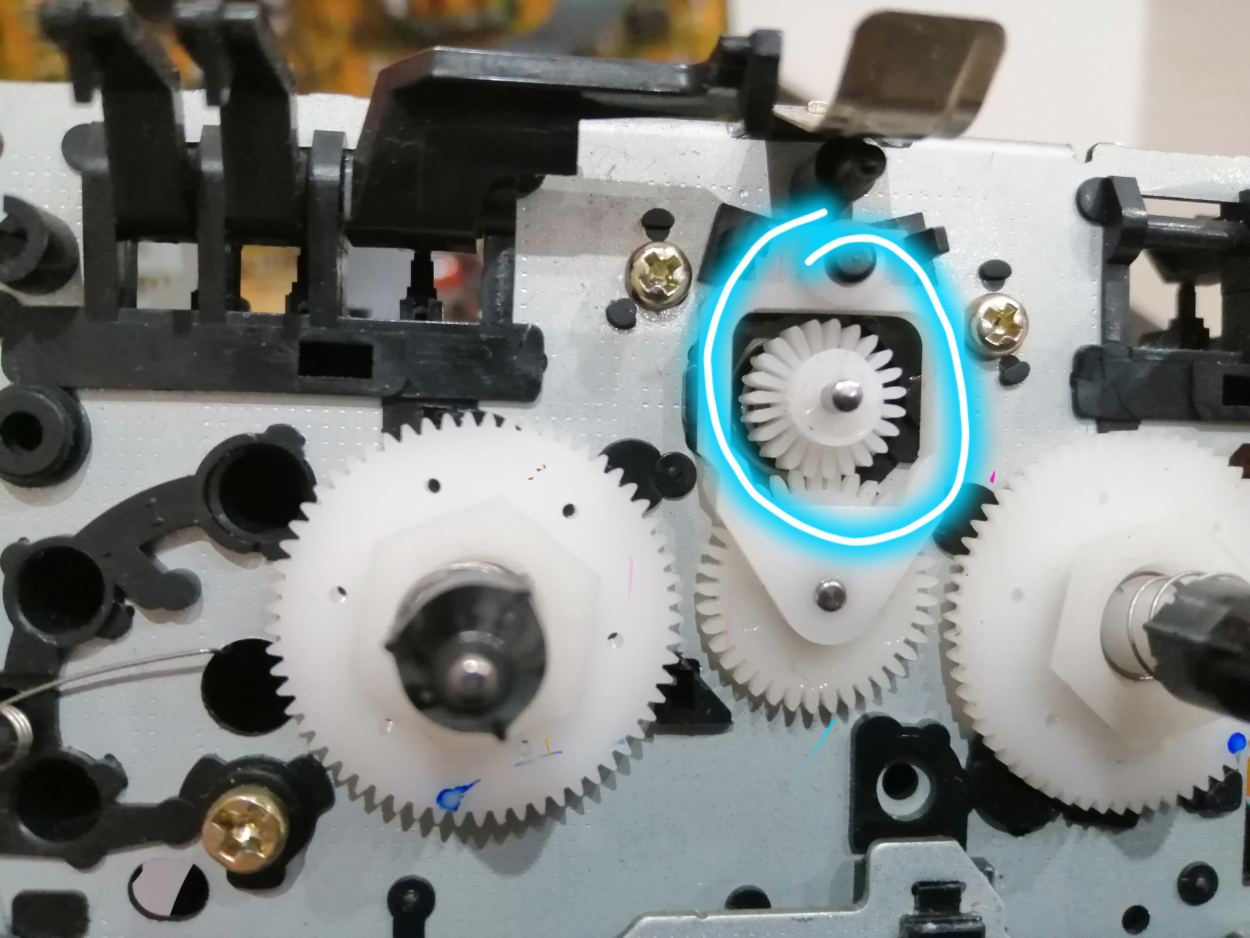

Powyżej zaznaczyłem klejoną zębatkę

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

[sherlock]

Ponoć bardzo fajnie grająca maszyna. Co do opisanych usterek przydałaby się instrukcja serwisowa lecz darmowej nie ma.

Wrzuć zdjęcia tych potencjometrów. Wartości to najprawdopodobniej 50 i 200 kOhm.
