Marantz 5020



DSCF3180.JPG DSCF3181.JPG DSCF3182.JPG DSCF3183.JPG DSCF3185.JPG

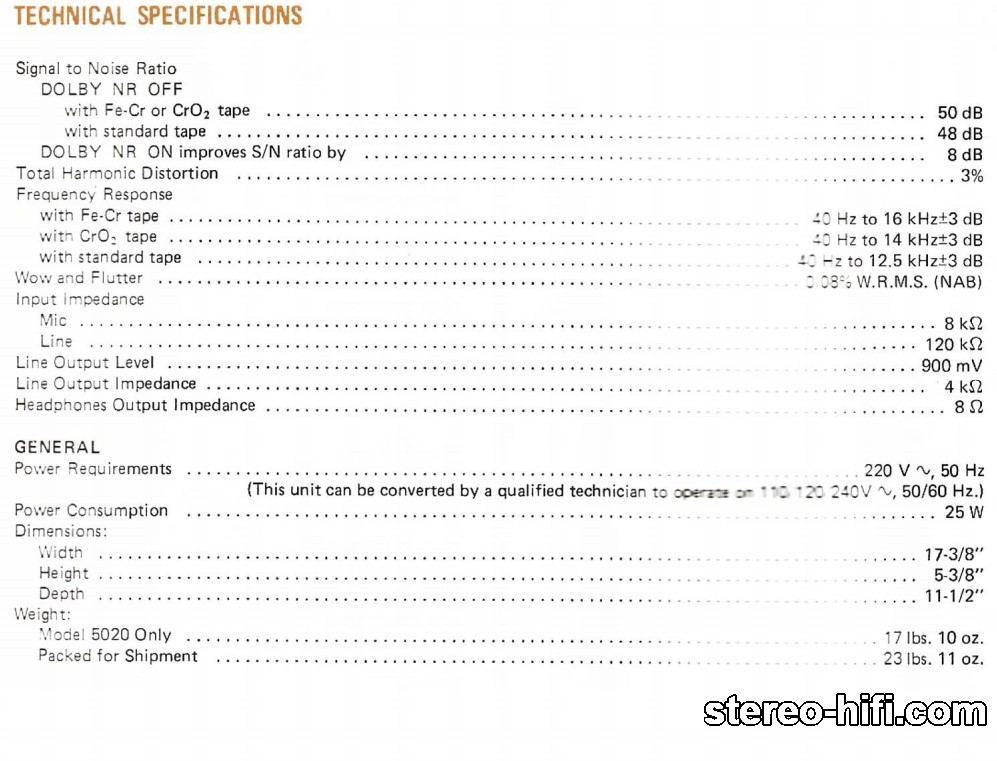

Dane techniczne:

  • Type: single compact cassette deck
  • Track System: 4-track, 2-channel stereo
  • Tape Speed: 4.75 cm/s
  • Tape Type: type I, FeCr, CrO2
  • Noise Reduction: B
  • Frequency Response: 40Hz to 16kHz  (FeCr tape)
  • Signal to Noise Ratio: 50dB  (dolby B)
  • Wow and Flutter: 0.08%
  • Total Harmonic Distortion: 3%
  • Output: 0.9V (line)
  • Dimensions: 17-3/8 x 5-3/8 x 11-1/2 inches
  • Weight: 18lbs
  • Year: 1976-1977



W środku bez "kłębowiska węży". Kable pospinane, widać porządek.






Miły gest ze strony producenta. Zdarzają się producenci,którzy do sprzętów wkładają informacje dla serwisantów.






Mała (jak na dzisiejsze standardy) płytka zasilacza. Dostarcza tylko trzy napięcia.




Płyta główna. Zero układów scalonych co oczywiste w decku czterdziestoletnim. Układ DOLBY zrealizowany na tranzystorach.




O "wilku" mowa. Układ Dolby B zrealizowany w technologii dyskretnej: 6 tranzystorów na kanał i ani jednego scalaka.




  • Super (+1 pts) 2
Postat

No miałeś racje te wskaźniki są piękne  :D . A jak dźwiękowo ?

  • Admin
Postat

Trochę już stoi bezczynnie, ale akustycznie jak pamiętam było w typie: "bajka". Jednakże jego wygląd ma wpływ na subiektywną ocenę dźwięku.

Marantz_5020_magnetic_heads.jpg.2106329c7bfbab655d925ea8bb6181f0.jpgMarantz_5020_inside.jpg.779c6f502f820cd8ec138d4eea2a74e6.jpg

Są i głowice, jeszcze przed czyszczeniem.  Zaglądamy do środka od spodu. Ponownie ład i porządek i nie znajdujemy pozostałych silników ... .

Marantz_5020_transport_mechanism.jpg.9f233de0e75a5e01ced4d01bb2dc2250.jpgMarantz_5020_motherboard.jpg.9c9c9bcfad266bd613815a3b43623d64.jpgMarantz_5020_dolby_board.jpg.da70c4cd8141b9f01f240692f21c6713.jpg

Mechanizm od spodu. Po silnikach ani śladu ... .    Płyta główna od spodu.          I płytka DOLBY od spodu.
