Mildton 80 ZgB-80-8-693 - analiza i pomiary zwrotnic


Jakub K

Rekomendowane odpowiedzi

  • Moderator

W tym wątku postaram się napisać trochę o zwrotnicach w Mildtonach.

Ponieważ mam jedną kolumnę Mildton 80 z uszkodzoną zwrotnicą i głośnikami do regeneracji a drugą Alton 80 też do regeneracji postanowiłem zrobić obie jako Mildton.

Alton zostanie przerobiony na Mildtona (o tym będzie osobny temat).

Skupię się na zwrotnicach, które w oby typach kolumn są inaczej zbudowane.

Mildton 80: 1040875208_SchematZGB-80-8-693.jpg.e184248937efe1b23a0494735bab4417.jpg  i Alton 80: 1571269485_schemat(2).jpg.b58913e6746e930675de511b26ae9c34.jpg

W związku z tym prosta wymiana głośnika wysokotonowego w Altonie z GDWT na GDWK nie wchodzi w grę.

Kupiłem zatem używaną zwrotnicę ZGB-80-8-93 która będzie zamontowana w zmodyfikowanym Altonie a uszkodzoną w Mildtonie zamierzam naprawić.

Nawiasem mówiąc ktoś nieźle katował Mildtona ?

IMG_20200114_084617.jpg.718a64688b8b0bdfceab74b4727c2d1b.jpg  IMG_20200114_084636.jpg.3674a82de7853ea566fea7e33cfd0e95.jpg  IMG_20200114_084812.jpg.686933082528bb39638f2e83ce686053.jpg  IMG_20200114_084918.jpg.89941e6203dfed3ed3882743196c789b.jpg  IMG_20200114_084925.jpg.a34c2640b0b67df89b68c72aac653a72.jpg

Na pierwszy rzut oka widać, że najmniejsza cewka jest do wymiany.

Poza tym kupiona zwrotnica i wymontowana z Mildtona różnią się "średnią" cewką, to ta dokręcona od góry:

IMG_20200114_085227.jpg.f13dbda092234017613c9f65aebe85b2.jpg  IMG_20200114_085237.jpg.ff3b5bf017c60c9286ea38a5b32d954e.jpg 314897793_IMG_20200114_111738_LI(2).jpg.8118e75565334266f150f59308d5d19a.jpg  1167165466_IMG_20200114_111803_LI(2).jpg.0a1f8fbed8b8816caed246596a095224.jpg
Możliwe, że cyferka z boku oznacza jakąś wersję zwrotnicy. Może ktoś ma wiedzę na ten temat?
Tak więc zabieram się za pomiary, porównania ze schematem i poszukiwania odpowiedniej cewki.

CDN



Edytowane przez Jakub K
Odnośnik do komentarza
Udostępnij na innych stronach


  • Moderator

Zwracam uwagę na schematach obu kolumn na polaryzację głośników❗

Ze znanych mi konstrukcji wynika, że Tonsil stosował jedną zasadę: tam gdzie miał być minus na głośniku był biały przewód.

  • Bad -1point! 1
Odnośnik do komentarza
Udostępnij na innych stronach


  • Moderator

No więc pomiary zrobione.

Mierzona indukcyjność górnej cewki - to ta, której sposób montażu wzbudza pewne wątpliwości ponieważ jest zamontowana osiowo na innej cewce.

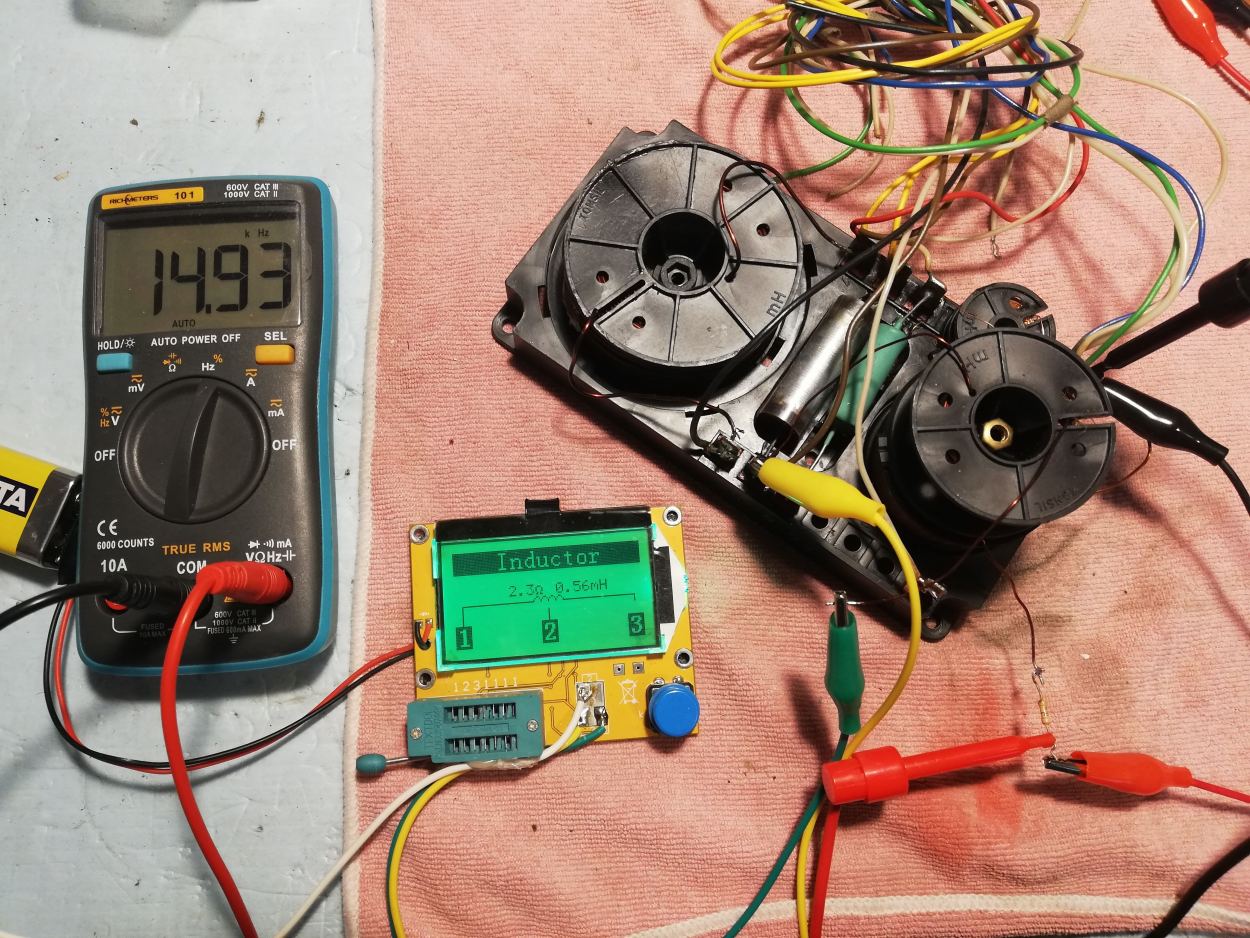

Zasilanie z generatora - laptop i generator online, kontrola częstotliwości na dolnej cewce multimetrem, pomiar indukcyjności górnej, odłączonej cewki analizatorkiem z Chin ;)

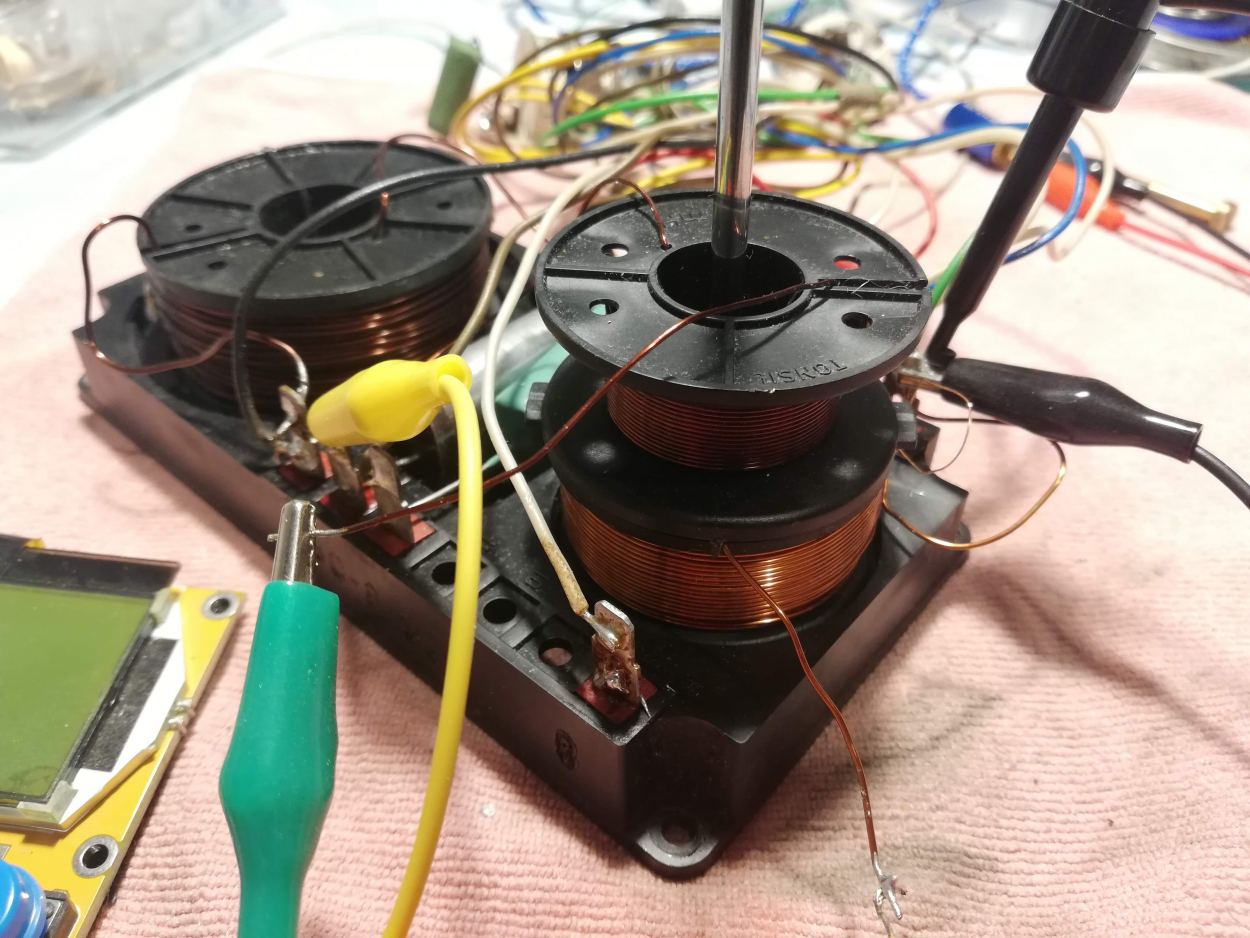

Ponieważ pierwsza seria pomiarów mnie zaskoczyła, powtórzyłem to samo wkładając stalowy rdzeń przechodzący przez oś obu cewek.

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

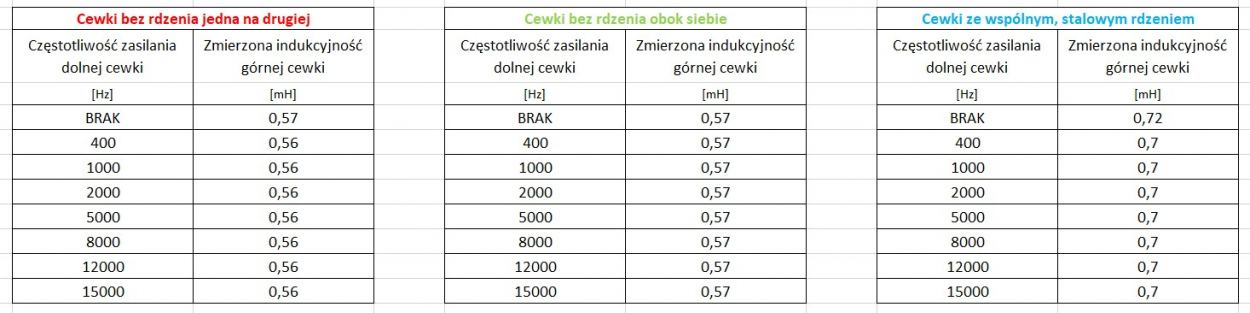

Nie ma co owijać w bawełnę, krótko wyniki:

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli dobrze podszedłem do tematu to inżynierowie Tonsila wiedzieli co robią.

W zasadzie zmiany położenia cewek powietrznych względem siebie nie wpływa na ich indukcyjność, 0,01mH można sobie darować.

Cewki wpływają na siebie tylko gdy połączymy je wspólnym rdzeniem. Częstotliwość zasilania nie wpływa w żadnym przypadku na indukcyjność.

I co Wy na to?
