Moderator cassette Jakub K Posted March 5, 2020 Author Moderator cassette Share Posted March 5, 2020 ONKYO TA-6510 Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto źródło: www.audioweb.ro Dane techniczne: Type: 3-head, single compact cassette deck Track System: 4-track, 2-channel stereo Tape Speed: 4.8 cm/s Heads: 1 x combination record/playback, 1 x erase Motor: 1 x DC servo, 3 x DC Tape Type: type I, CrO2, Metal Noise Reduction: B, C, HX Pro Frequency Response: 20Hz to 20kHz (Metal tape) Signal to Noise Ratio: 80dB (dolby C) Wow and Flutter: 0.045% Input: 80mV (line) Output: 0.5V (line) Dimensions: 455 x 120 x 310mm Weight: 5kg Year: 1995 Na razie u góry fotka z sieci ponieważ mój egz. uratowałem od niechybnej zagłady, to nie posiada jeszcze nakładki kieszeni. Mam na to jakiś pomysł i jak zrealizuję na pewno się pochwalę. Póki co środek wygląda tak: Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Deck wyregulowany, gra bardzo przyzwoicie ale nie wyróżnia się wg mnie niczym szczególnym, po prostu jest poprawny. Jedynie może małą ciekawostką jest możliwość wybierania mało spotykanych długości kaset w celu realnego obliczania ich czasu: C-46, C-50, C-54, C-60, C-64, C-70, C-74, C-90, C-100, C-120. Link to comment Share on other sites More sharing options...
Moderator cassette Jakub K Posted March 7, 2020 Moderator cassette Share Posted March 7, 2020 Deck ma problem z odtwarzaniem. Po włączeniu play prawa rolka się nie kręci ponieważ nie rusza środkowy silnik. Przewijanie w obie strony działa czyli silnik sprawny. Mikrostyki z pozytywki działają i dają impulsy. Na razie mam brak koncepcji 1 Link to comment Share on other sites More sharing options...
Moderator cassette Jakub K Posted March 8, 2020 Author Moderator cassette Share Posted March 8, 2020 Temat ogarnięty. "Uwielbiam" usterki które występują równocześnie, bardzo to ogłupia i zmusza do kreatywności. Otóż, okazało się że przyczyny były 2 a właściwie nawet 3. 1 - pasek od napędu wózka i pozytywki wydawał się OK a jednak się ślizgał. Doraźnie pomogło odtłuszczenie kółek prowadzących i porządne przetarcie paska preparatem do odnawiania gumy ale trzeba go wymienić. Myślę że jakiś oring się dopasuje Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto 2 - poza tym że pasek nie był za mocny, to dodatkowo dźwignia lewej rolki jest dokręcana nakrętką samokontrującą. Zbyt mocne dokręcenie powoduje ściśnięcie sprężyny pod spodem i dźwignia zaczyna ciężko chodzić. W ogóle ta nakrętka była bez podkładki, nasmarowałem oś dźwigni i dołożyłem podkładkę. Wyregulowałem pozycję dźwigni dokręcając do odpowiedniego momentu nakrętkę tak aby tor przesuwu taśmy nie był liniowy. Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto 3 - no i zatarta była lewa rolka i chyba głównie to ona trzymała taśmę Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Po tych zabiegach deck ożył. PS Czy to słynne pomarańczaki i powinienem je wymienić? Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Link to comment Share on other sites More sharing options...
Admin sherlock Posted March 8, 2020 Admin Share Posted March 8, 2020 Pomarańczaki bym wymienił a dlaczego to pisałem w wątku z Nakamichi BX-300 albo w wątku z pakietem serwisowym do niego. 2 Link to comment Share on other sites More sharing options...
Moderator cassette Jakub K Posted March 22, 2020 Author Moderator cassette Share Posted March 22, 2020 Dzięki małej pomocy @sherlocka wymieniłem mały pasek od napędu wózka głowic i koła funkcyjnego i deck ożył. 1 Link to comment Share on other sites More sharing options...
Moderator cassette Featured Comment Jakub K Posted March 22, 2020 Author Moderator cassette Featured Comment Share Posted March 22, 2020 1 Link to comment Share on other sites More sharing options...
Admin sherlock Posted March 22, 2020 Admin Share Posted March 22, 2020 I Onkyo nie oparło się "modzie" na centralne umieszczenie kieszeni. Link to comment Share on other sites More sharing options...
Moderator cassette Jakub K Posted March 22, 2020 Author Moderator cassette Share Posted March 22, 2020 Powstał taki koncept aby zrobić nakładkę z czarnej plexi o grubości 2,5mm no i jakby się udało to napis grawerem. Linia przerywana to krawędź elementu kieszeni na który przychodzi nakładka. Jeśli ktoś ma możliwość potwierdzenia dokładnych wymiarów byłbym wdzięczny. Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Link to comment Share on other sites More sharing options...
Moderator cassette Jakub K Posted April 13, 2020 Author Moderator cassette Share Posted April 13, 2020 Wiedziałem że się coś wymyśli Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto 1 1 Link to comment Share on other sites More sharing options...
Admin sherlock Posted April 13, 2020 Admin Share Posted April 13, 2020 Całkiem zgrabnie to wyszło Link to comment Share on other sites More sharing options...
Moderator cassette Jakub K Posted April 13, 2020 Author Moderator cassette Share Posted April 13, 2020 Nie ma tego delikatnego profilu, to prosta plexi ale ręczny szlif i polerka wyszło całkiem fajnie. Na pierwszy rzut oka nikt się tak od razu nie zorientuje Na razie nakładka przyklejona do kieszeni sobie schnie, jak zamontuję to wrzucę fotkę. 1 Link to comment Share on other sites More sharing options...

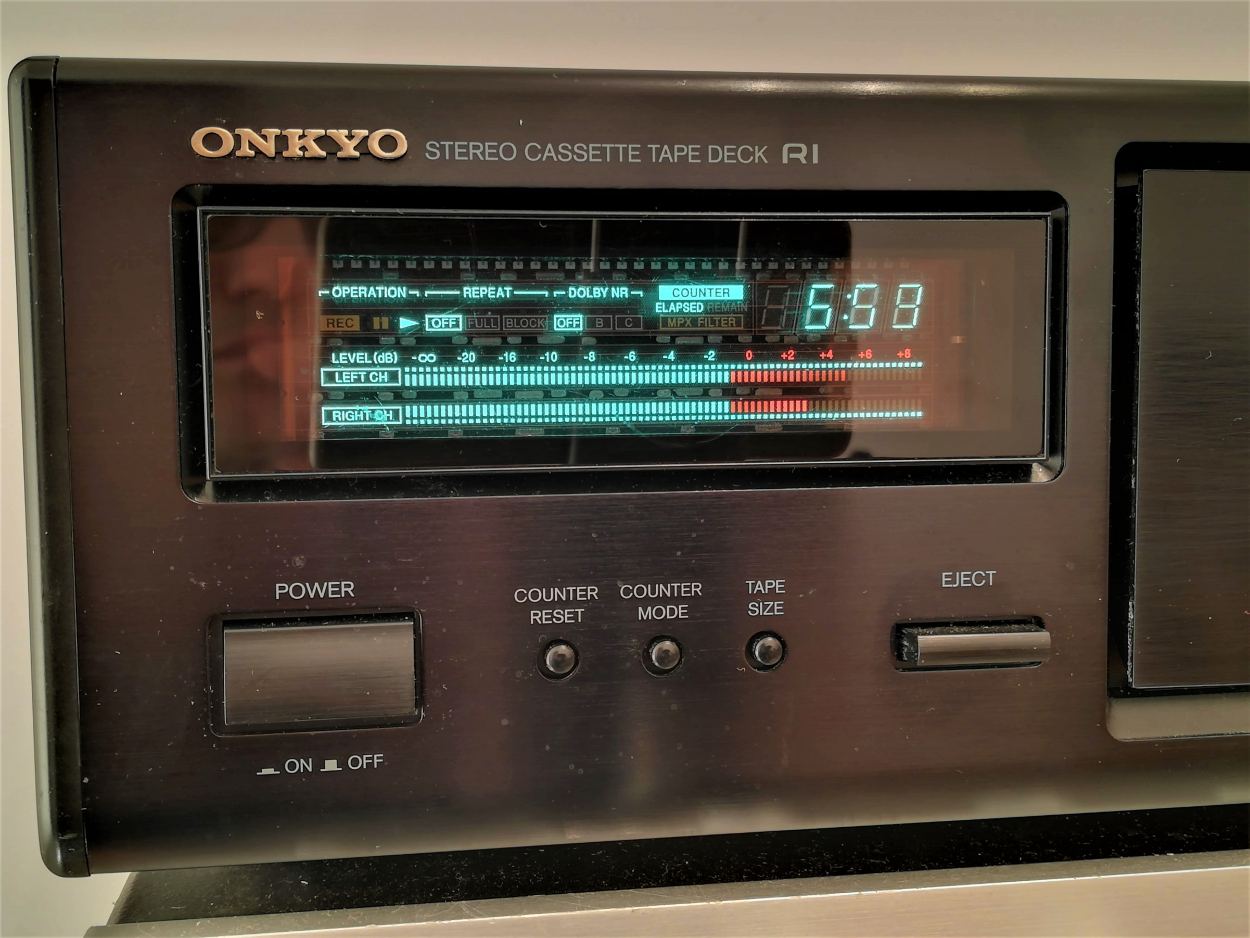

Moderator cassette Jakub K Posted April 14, 2020 Author Moderator cassette Share Posted April 14, 2020 Prace zakończone. Na pierwszej fotce w momencie trafienia w moje ręce a dalej po moim spa Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto 3 Link to comment Share on other sites More sharing options...
Moderator cassette Featured Comment Jakub K Posted December 4, 2020 Author Moderator cassette Featured Comment Share Posted December 4, 2020 Link to comment Share on other sites More sharing options...

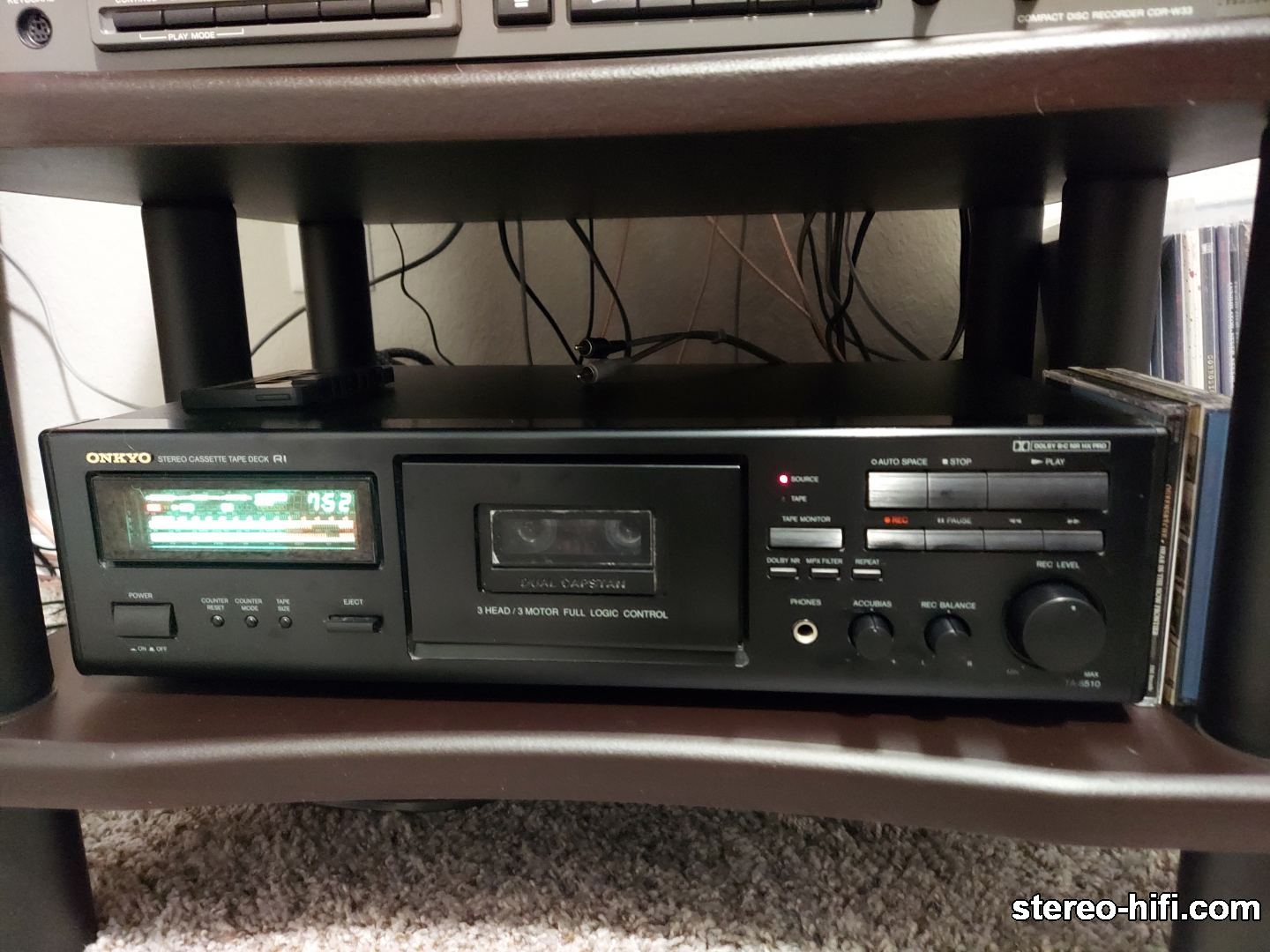

cmarti Posted July 16 Share Posted July 16 "Thanks to a little help from @sherlock , I replaced a small belt from the drive of the head carriage and the function wheel and the deck came to life." Where is this belt located? I bought one if these decks today and it has the same problem as yours. Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Link to comment Share on other sites More sharing options...
Admin sherlock Posted July 17 Admin Share Posted July 17 13 godzin temu, cmarti napisał: Where is this belt located? I bought one if these decks today and it has the same problem as yours. Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto 1 Link to comment Share on other sites More sharing options...
cmarti Posted July 18 Share Posted July 18 Thanks, this was very helpful. Now my TA-6510 works like new. 1 Link to comment Share on other sites More sharing options...
Admin sherlock Posted July 18 Admin Share Posted July 18 It's worth reading topics from the first to the last post. Most often, our problem is already described and a solution has been found. When repairing the machine, take photos and don't forget to show them off in the thread. 1 Link to comment Share on other sites More sharing options...
