Unitra Diora WS 318, WS 418


Jakub K

Rekomendowane odpowiedzi

  • Moderator

Unitra Diora WS 318

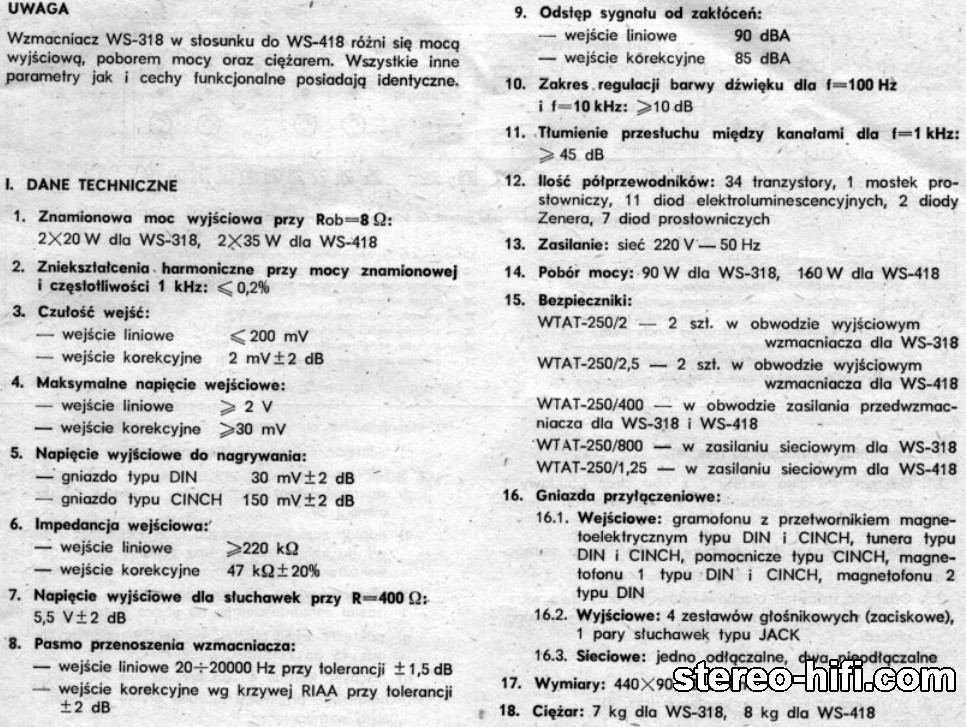

Parametry techniczne

Znamionowa moc wyjściowa przy Robc=2x8 Ω:
• wzmacniacz WS-318 2×20 W
• wzmacniacz WS-418 2×35 W

Maksymalna moc wyjściowa:
• wzmacniacz WS-318 2×30 W
• wzmacniacz WS-418 2×40 W

Zniekształcenia harmoniczne przy mocy znamionowej i częstotliwosci 1 kHz: ≤2%

Czułość wejść:
• wejście liniowe ≤200 mV
• wejście korekcyjne (gramofon) 2 mV ±2 dB

Maksymalne napięcie wejściowe:
• wejście liniowe ≥2 V
• wejście korekcyjne (gramofon) ≥30 mV

Napięcie wyjściowe na gniazdach magnetofonowych:
• gniazdo typu DIN 30 mV ±2 dB
• gniazdo typu CINCH 150 mV ±2 dB

Impedancja wejściowa:
• wejście liniowe ≥220 kΩ
• wejście korekcyjne (gramofon) 47 kΩ ±20%

Napięcie wyjściowe dla słuchawek przy R=400 Ω: 5,5 V ±2 dB

Pasmo przenoszenia wzmacniacza:
• wejście liniowe (przy tolerancji ±1,5 dB) 20÷20 000 Hz
• korekcyjne (przy tolerancji ±2 dB) wg krzywej RIAA

Odstęp sygnału od zakłóceń:
• wejście liniowe 90 dBA
• korekcyjne 85 dBA

Zakres regulacji barwy dźwięku dla fd=100 Hz i fg=10 kHz: ≥10 dB

Tłumienie przesłuchu między kanałami dla f=1 kHz: ≥45 dB

Pobór mocy z sieci:
• wzmacniacz WS-318 90 W
• wzmacniacz WS-418 160 W

Wymiary: 440×90×260 mm

Zasilanie: sieć 220 V - 50 Hz

Masa:
• wzmacniacz WS-318 7 kg
• wzmacniacz WS-418 8 kg



IMG_20200418_102514.jpg.a557e67c62270d4d6a83831222e25885.jpg  IMG_20200418_102157.jpg.d0659a3df1dd171f7afbbe5f0a20a4c4.jpg  IMG_20200418_100523.jpg.7932c54bf31944e26380515483f84a29.jpg  IMG_20200418_100558.jpg.ce126ef12ceeeea8609f54c8beb99ab3.jpg  IMG_20200418_100456.jpg.e730b99a2523b4bd3f9ad3a3f7c7fdf9.jpg  IMG_20200415_212849.jpg.4bcd4737bafb03aea5031dfa1f742fde.jpg  IMG_20200418_102439.jpg.958adde0341a3f79ae99c6938043f7e2.jpg  IMG_20200422_193208.jpg.d326f575e43ae09de9c4266c90f3caa2.jpg  IMG_20200422_193212.jpg.02ab7697bef6fffd2cfdcbe8a9759157.jpg

  • Super (+1 pts) 1
  • +1 1
Odnośnik do komentarza
Udostępnij na innych stronach


  • Moderator

Robiłem już takie rzeczy :)
Projektowałem nadruki w wersji lustrzanej w programie graficznym, drukuje się to laserową drukarką na papierze kredowym a potem prasuje się żelazkiem na froncie.

Wychodzi bardzo dobrze, trzeba tylko trafić w odpowiedni papier.

Przerobiłem kiedyś tak czarny front na srebrny.
