NAD 7600 Power Envelope Monitor Series


chorazy3
 Share

Recommended Posts

NAD 7600



WP_20200425_11_59_29_Pro.jpg.88c2e29c5b906243fe5ac3e3fd4db0dd.jpg1502822545_WP_20200425_12_00_20_Pro(2).jpg.efda6574db3b2a6d3e80638da9b9835a.jpgWP_20200425_11_59_40_Pro.jpg.9aecc77bac5ab875816900edc0cad9fb.jpg





Opis:



The NAD 7600 is one of the world's most powerful, most sensitive, and flexible stereo receivers.

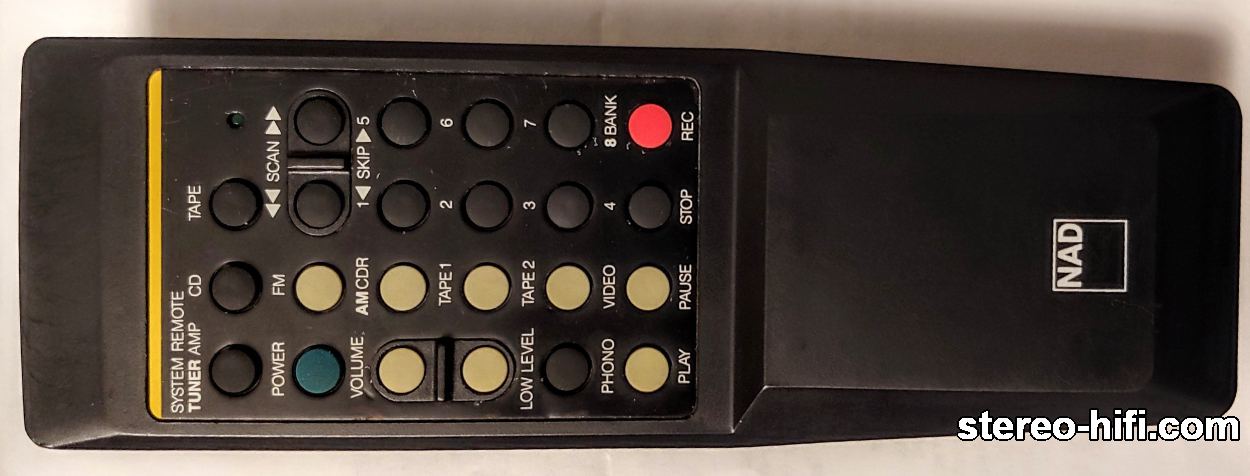

It consists of NAD's three finest Monitor Series stereo separates, the 1300 preamplifier, 4300 tuner and 2600A power amplifier, combined on a single chassis and operated by infra-red remote control.

Specyfikacja:



Tuning range: FM, MW

Power output: 400 watts into 8Ω (mono)

Frequency response: 20Hz to 20kHz

Total harmonic distortion: 0.03%

Damping factor: 120

Signal to noise ratio: 76dB (MC), 76dB (MM), 96dB (line)

Speaker load impedance: 2Ω to 8Ω

Dimensions: 435 x 162 x 422mm

Weight: 15.4kg

Year: 1987



Amplituner jest duży i ciężki, zbudowany z kilkunasty płytek z elektroniką, grał u mnie jakiś rok aż zaczęły się problemy ze słabym, nierównym między kanałami dźwiękiem przy niskiej głośności. Winowajcą okazały się 4 przekaźniki Matsushity które, co jest typowe w tym i pokrewnych modelach, szwankują z powodu zabrudzenia styków. Są w zasadzie nierozbieralne, więc wymieniłem na nowe odpowiedniki polskiej firmy Relpol model RM83 SPST-NO, 24V, 16A (oryginały są niedostępne).

Przy okazji wymieniłem wszystkie kondensatory elektrolityczne z obu kanałów wzmacniacza, obu zasilaczy (głównego i dodatkowegoo), płytki gniazd głośnikowych oraz płytki przełącznika Tape (te bezpośrednio przewodzą sygnał z przedwzmacniacza do wzmacniacza (tu dałem poliestrowe Wimy). Ampli zbudowany jest a samych Rubyconów i w sumie tylko jeden z nich nie trzymał parametrów, więc nie było źle. Ale chcę żeby ten sprzęt jeszcze trochę mi podziałał.



Wnętrze w całości:






Płytki obu kanałów wzmacniacza:



WP_20200418_19_56_42_Rich.jpg.ff0216114fbbfad4f48398ade8d9a303.jpgWP_20200417_19_49_15_Rich2.jpg.bb735ae5e5807fd112065d6662961827.jpgWP_20200416_20_53_52_Rich.jpg.0a92ec3d31e713194c46e9e1efc9a2f7.jpg



Tuner:






Zasilacz główny i kondensatory filtrujące:



WP_20200419_11_18_44_Rich.jpg.3773f1c10715e19185922c4a0039b4c5.jpgWP_20200419_11_21_05_Rich.jpg.4cddb1aa79bc369578da6cd5f08783d1.jpgWP_20200419_11_24_00_Rich.jpg.52baa811821046ade3906dca7175c11f.jpg



Gniazda głośnikowe z przekaźnikami:



WP_20200409_20_33_55_Rich.jpg.a5c61b5efa225ca27322030e55e7ee0f.jpgWP_20200417_20_34_02_Rich.jpg.395d4692e73a5e758f4b56df5af8e6fc.jpgWP_20200425_20_36_32_Pro2.jpg.3ffffdabe8bef9382c811af3e468b3ce.jpg







Edited by chorazy3
  • Super (+1 pts) 1
  • +1 1
Link to comment
Share on other sites

Service Manual:

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Brochure:

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto
