Uher 4400 Report Stereo


Tajniakos
 Share

Postări Recomandate

                                          Uher 4400 Report Stereo






Trafiony przez przypadek w trakcie ciągle trwających i bezowocnych poszukiwań Sony TC 510 w rozsądnych pieniądzach. Wzięty prawie darmo (proszę mnie nie linczować) ale sprzedający nie wiedział co sprzedaje nie jest to też najbardziej wypasiona wersja ale... Moi drodzy czapki z głów co tu chłopaki nawywijali.










Pacjent

IMG_20200616_202600.jpg.72d118a35d9e792b6a7ab934fe7a3452.jpg IMG_20200616_202615.jpg.035f093e1d5c63da4c4e8f100ffd7090.jpg



Głowice i nie tylko z mam nadzieję fabrycznymi markerami.

IMG_20200616_202721.jpg.d1296caef7497e995e19e4475eb5b393.jpg IMG_20200616_203444.jpg.b073b0310c1c469d266d6d8750f88105.jpg



Porno

IMG_20200616_203300.jpg.8b29d7371c3f5239f31bae38171d0765.jpg IMG_20200616_203316.jpg.517a349dbce469456c1f5ee0c380a195.jpg






Wiadomość od Pana Niemca (czeka na tłumaczenie) :)




Panel alu. podklejony atłasem kto tak robi!!! ???




Front, demontaż poezja, prostota i jeszcze raz prostota dwa śrubokręty i nic więcej.

IMG_20200616_205111.jpg.dc95bd33c1de6ce526ba0ef55970ec2a.jpg  IMG_20200616_204901.jpg.d4a1f2f9572036fbfb765e4c5cb97fab.jpg



Póki co tylko prysznic, body umyte ciepłą wodą z mydłem, tor przesuwu taśmy wstępnie wyczyszczony ile dałem radę.




Jeszcze płyta główne na jednej śrubce i zawiasach SICK!!!






Dziś zakupiłem przejściówkę 5 DIN zobaczymy czy nagrywanie działa. Relacja w trakcie :)



  • Super (+1 pts) 1
  • +1 1
Link spre comentariu
Distribuie pe alte site-uri

To moja pierwsza "szpulka" więc nie mam bladego pojęcia co dzień się dokształcam. Jestem po testach nagrywania wydaje mi się, że mam stereo. Problem jaki wyłapałem to wariometry. Lewy nie wykazuje oznak życia prawy nie reaguje na funkcję pokazania stanu baterii poza tym wszystko działa. Nawet wejścia głośnikowe ma :) a że przypadkiem mam jakieś staruchne pudełeczka na 15 ohm-owych szerokopasmowcach to sobie posłuchałem. Wydłubię te wariometry, trzeba się temu przyjrzeć. Uher jest tak pancernie zbudowany, że liczę na jakieś uszkodzenie mechaniczne albo zabrudzenie, podwieszenie się igły wariometru.

Editat de Tajniakos
Link spre comentariu
Distribuie pe alte site-uri

No i co...



Wiadomość od Pana Niemca:



musstenerungs instr. vertauscht
linker kanal = rechtes instr.
beiersatz müssen beide mit r32li
nen inst. weiden lind r52re



Brzmi:



zamienione instrukcje oprzyrządowania
lewy kanał = prawy instr.
oba muszą być z r32li
NEN inst. willows lind r52re



No i mam rebus :(



Do tego lewy wariometr uszkodzony magnes zwarł się z ośką wskazówki. No dziś wystarczy złych wiadomości.

Link spre comentariu
Distribuie pe alte site-uri

Elementy, o których pisze Pan Niemiec to (poprawcie mnie jeśli źle to nazywam) regulatory? Muszę go podpiąć pod wzmacniacz, tylko czego szukać? Że on jest uwalny i gra mono? Czy kanały mają nie równe natężenie? Będziemy rozmyślać...



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Link spre comentariu
Distribuie pe alte site-uri

Zastanawiam się jeszcze czy przypadkiem Pan Niemiec nie informuje, że regulował prąd podkładu, bynajmniej taka jest opinia znajomego, który siedzi w szpulowcach i temacie dużo głębiej od mnie. Jak tylko wzmacniacz wróci z serwisu potestuję i dam znać.

Link spre comentariu
Distribuie pe alte site-uri

  • Admin

To czy wcześniej był regulowany prąd podkładu czy nie to w zasadzie nie ma znaczenia bo i tak warto sprawdzić i w razie potrzeby skorygować czy też dostroić magnetofon do taśm, których będziesz używał.

Link spre comentariu
Distribuie pe alte site-uri

Pytanie, na które nie znam w tej chwili odpowiedzi to: Jaka jest rola elementów zaznaczonych okręgami R52 i R23? :)

Editat de Tajniakos
Link spre comentariu
Distribuie pe alte site-uri

  • G.Moderator
3 godziny temu, Tajniakos napisał:

(poprawcie mnie jeśli źle to nazywam) regulatory?

Rezystor nastawny, potencjometr nastawny, potencjometr montażowy - różnie nazywany element regulacyjny. Potocznie PR-ka.

Link spre comentariu
Distribuie pe alte site-uri

Tez mam takiego szpulaka, fajna zabawka, ogolnie cala seria 4xxx jest fajna :)

To typowe magnetofony dla dziennikarzy terenowych, dodatkowo mozna do niego kupic akumulator i nie trzeba miec zasilania z gniazdka :)



  • O.K. (0 pts) 1
Link spre comentariu
Distribuie pe alte site-uri

  • G.Moderator

A nawet adapter samochodowy:



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Link spre comentariu
Distribuie pe alte site-uri

Jestem po teście nagrywania i wygląda to następująco. Uher reaguje na rozłączanie kanałów lewy, prawy na wejściu więc stereo rozpoznaje. Nagrywam z wduszonymi przyciskami w stereo. Pomijając martwy VU meter lewego kanału nie wiem dlaczego w trakcie nagrywania lewy potencjometr skorelowany jest z reakcją działającego VU metra prawego kanału, a regulacja potencjometrem prawego kanału nie powoduje nic. Prawy kanał zanika bez konkretnej przyczyny jednak mówimy tu o podłączonych szerokopasmowcach więc może to uszkodzenie układu wyjść głośnikowych. Przed mną dalej test nagrywania ze wzmacniaczem zobaczymy czy na układzie wejść i wyjść przez DIN 5 jest tak samo. Po wczorajszym teście mam nieodparte wrażenie, że on jednak gra mono.

Editat de Tajniakos
Link spre comentariu
Distribuie pe alte site-uri

  • Admin

A czy nie prościej po prostu nagrać sygnały do identyfikacji kanałów? "Puk, puk, kanał lewy, szzzzzzzzzzzzzzzzzzzz, bum, bum, kanał prawy, łup!" ;) :D

Link spre comentariu
Distribuie pe alte site-uri

Ehhh Panowie moi mili STEREO "jak byk" !!! Jestem po testach na wzmacniaczu, jeszcze na starej taśmie choć dwie nowe już przyszły. Wygląd na to że Pan Niemiec informował o fakcie regulacji na PR-kach. Nagrywałem z mojego DAP z regulowaniem poziomu nagrywania "na czuja" ale efekt na wzmacniaczu był świetny! Próbuję kupić uszkodzony egzemplarz z nadzieją pozyskania sprawnych wariometrów. Nagrywałem z prędkością 19cm/s i z braku czasu tylko jeden utwór jakieś 2 minutki. Póki co historia obiera dobry kierunek :) W planach wykonanie dwóch przewodów lepszej jakości niż tania przejściówka (REC/PLAY).



Cdn...

  • O.K. (0 pts) 2
Link spre comentariu
Distribuie pe alte site-uri

  • Admin
7 godzin temu, Tajniakos napisał:

STEREO "jak byk" !!! Jestem po testach na wzmacniaczu,

To jest dobra wiadomość :)

7 godzin temu, Tajniakos napisał:

Próbuję kupić uszkodzony egzemplarz z nadzieją pozyskania sprawnych wariometrów

Podejmowałeś próbę naprawy? Nic nie da się zrobić? Ciekawe czy jakieś inne sprzęty Uher'a posiadają identyczne wskaźniki.

Link spre comentariu
Distribuie pe alte site-uri

5 godzin temu, sherlock napisał:

Podejmowałeś próbę naprawy? Nic nie da się zrobić? Ciekawe czy jakieś inne sprzęty Uher'a posiadają identyczne wskaźniki.

Póki co wymontowałem VU metry i zdiagnozowałem magnez zwarty z ośką w lewym. Myślę, że z większą ilością wolnego czasu uda mi się to rozmontować. Co do innych modeli cała seria IC/STEREO będzie pasować poza ostatnią (duże okrągłe). Zobaczymy może uda się kupić uszkodzony egzemplarz z działającymi wskaźnikami.



Mimo wszystko największym zaskoczeniem jest jakość odtwarzania i nagrywania. Zakupiłem nową taśmę, prędkość 19cm/s, źródło DAP Fiio M11 i Tidal HiFi... Dżwięk na prawdę robi wrażenie i nie wiem jak się odnieść do np. D6C z kasetą type II mam pewne wątpliwości, które urządzenie byłoby tu górą. Bolesny jest dostępny czas nagrania z taką prędkością na stronę ale parę ulubionych utworów jako mix i poprawiacz humoru mnie urządzają.



Tak się to prezentuje:



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



  • O.K. (0 pts) 1
Link spre comentariu
Distribuie pe alte site-uri

Kup taśmę BASF Audio Professional i dopiero usiądziesz, koszt takiej taśmy jest wysoki :) , choć te co pokazujesz też jest w miarę ok :)



Link spre comentariu
Distribuie pe alte site-uri

Póki co czekam na spotkanie ze znajomym i możliwość zgrania kilku utworów z winyla. Cyfrowe źródło jest super na testy ale pełny analog ma tę dynamikę i głębię dźwięku, która w cyfrze gdzieś mi ucieka. Może po prostu jestem głuchy i to moja fanaberia, a może to gen muzealnika? Kręcąca się taśma ma coś w sobie, zmusza do skupuenia, nagranie kosztuje czas i pieniądze taki materiał się ceni. Powiem wam szczerze że fajne te nasze magnetofony może nie poprawiają jakości muzyki tak jak 21 wiek potrafi ale uczą szacunku do jej słuchania.

  • O.K. (0 pts) 2
Link spre comentariu
Distribuie pe alte site-uri

  • 4 luni mai târziu...

Uher-owej historii ciąg dalszy.

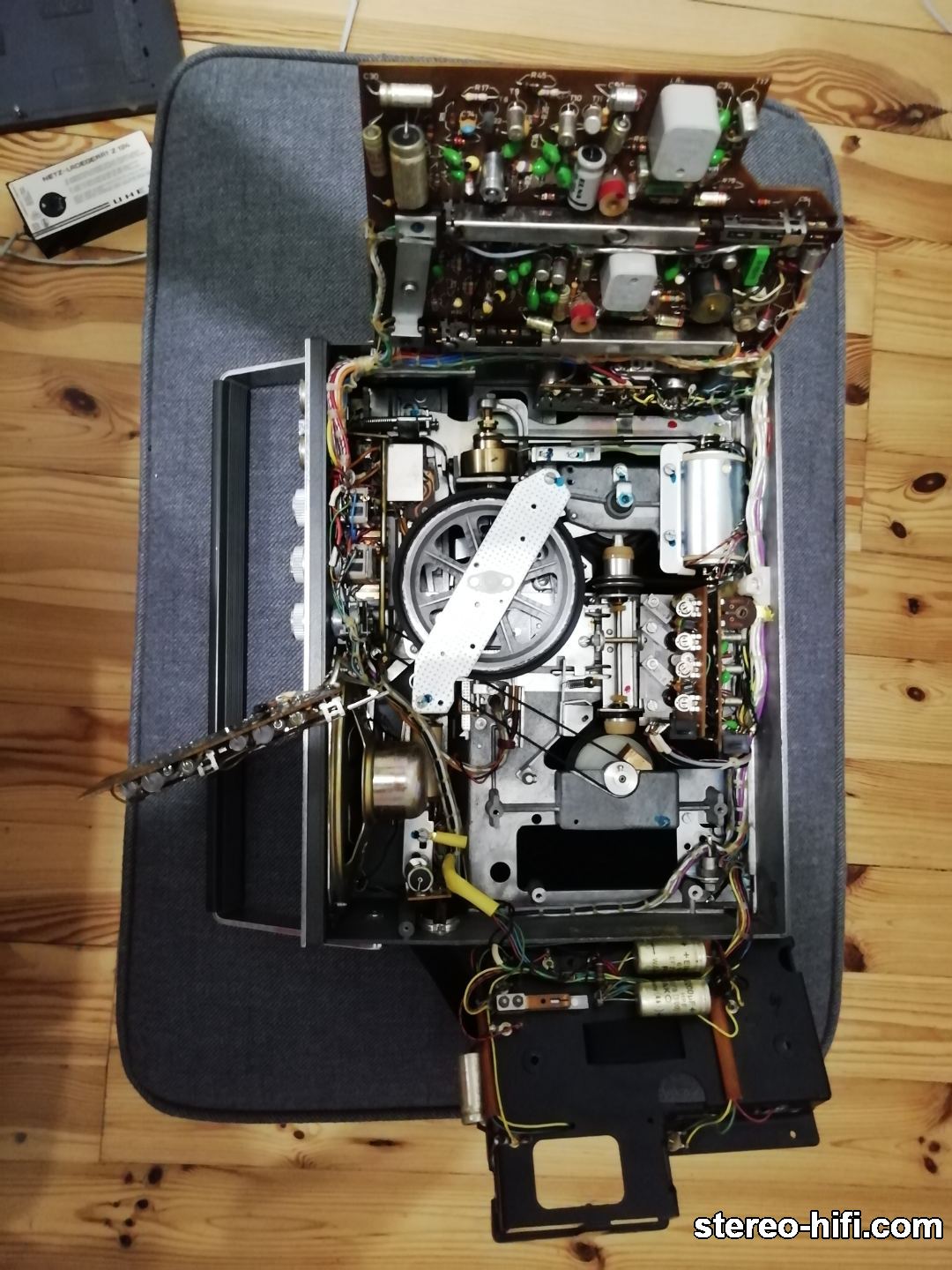

Szukając egzemplarza dawcy celem pozyskania działających wariometrów trafił się, niedziałający egzemplarz. Licząc na to, że wariometry będą sprawne nabyłem trupa z cichą nadzieją, że jednak działa. Sprzedający miał do niego tylko oryginalny 40 letni akumulator i "nie miał jak sprawdzić" czy działa. Trudno, generalnie celem były wariometry. Wreszcie 4400 dojechał, tor przesuwu taśmy masakra! Brakowało tylko błota, jednak jeden milion osiemset tysięcy trzysta patyczków higienicznych później moim oczom ukazały się piękne głowice kasowania, nagrywania i odczyty razem z czystym już idlerem i rolkami prowadzenia taśmy. Wszędzie fabryczny lak więc nic nie ruszane. SUPER!



No to do środeczka, posprzątałem widzę lak na każdym możliwym elemencie aplikuję zasilacz i mocno zaciskam kciuki... PLAY iii...



Dupa! Trup! Ok myślę sobie 40 letni aku pewnie coś zwarło i sam tego nie znajdę. Pamiętacie sympatycznego kolegę kolegi, który odpowiedzialny był za naprawę SONY D-Z555? Jako asystent na Politechnice Wrocławskiej lubuje się w ożywiany zabytków techniki. I tak miesiąc później kiedy Rafał przekupiony flaszką bimbru wreszcie znalazł czas okazało się, że to przerwana pętla masy. Naprawa ograniczyła się do jednego lutu. Działa!



Pierwszy test w domu i coś jest grubo nie tak, dźwięk zamulony, przytłumiony i zwolniony. Paski!? Hmmm sprawdzamy. Luźne. Szybki przeszczep z drugiego i... Jest pięknie!



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Postanowiłem zrobić porządne kabelki. Jeden do nagrywania drugi do odtwarzania:



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Będąc na dyżurze w pracy skojarzyłem, że przecież mam cały warsztat automatyków pod ręką a tam stacja lutownicza, hot-air i co dusza zapragnie, więc zupełnie fachowo popełniłem dwa przewody z 4 żyłowego studyjnego Mogami i wtyków Neutrika, nawet pozłacany DIN się trafił.



Największą niespodzianką jest to jak UHER brzmi, trzeba tego posłuchać. Dźwięk jest wyborny, jestem pod ogromnym wrażeniem jakości grania szpuli i wierności nagrywania i odtwarzania . Nie mam miejsca na duży odtwarzacz jednak ciągle poluję na UHER REPORT MONITOR 44000 (3 głowice):


https://reel-reel.com/wp-content/uploads/2017/02/Uher-Report-Monitor-4200.jpg



W temacie magnetofonów reporterskich UHER to bardzo niedoceniana marka. To prosta i pancerna konstrukcja do budowy której użyto naprawdę dobrych komponentów. Zamówiłem już nowe paski i zastanawiam się czy zafundować uher-owi z ang. recap. W między czasie kupiliśmy mikrofon, a moje córki notorycznie chcą się nagrywać choć póki co w mono :P Analogowy "bakcyl" zaszczepiony!

  • Super (+1 pts) 1
Link spre comentariu
Distribuie pe alte site-uri

Proszę was o podpowiedź czy dobrze myślę:



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Kolejno od góry:



1. Rezystory

2. Kondensatory elektrolityczne

3. Kondensatory tantalowe

4. Kondensatory ceramiczne

5. Kondensatory styroflex

6. Kondensatory foliowe



Ewentualna wymiana kondensatorów ze względu na wiek urządzenia powinna dotyczyć poz. 2 i 6? Reszta chyba nie ulega degradacji na tyle znaczącej, że jest to zasadne?



Link spre comentariu
Distribuie pe alte site-uri

  • Admin

Co do wymiany to ja ograniczyłbym się do sprawdzenia zwykłych elektrolitów. Foliowe maja właściwość "samoregeneracji".

Link spre comentariu
Distribuie pe alte site-uri
