Technics RS-M24


sherlock

Rekomendowane odpowiedzi

  • Admin




Technics RS-M24



Dane techniczne:

Type: 2-head, single compact cassette deck

Track System: 4-track, 2-channel stereo

Tape Speed: 4.8 cm/s

Heads: 1 x record/playback, 1 x erase

Motor: electrical governor DC

Tape Type: type I, CrO2, Metal

Noise Reduction: B

Frequency Response: 20Hz to 18kHz  (Metal tape)

Signal to Noise Ratio: 67dB  (dolby B)

Wow and Flutter: 0.05%

Input: 60mV (line), 0.25mV (mic)

Output: 0.7V (line)

Dimensions: 430 x 119 x 282mm

Weight: 5kg

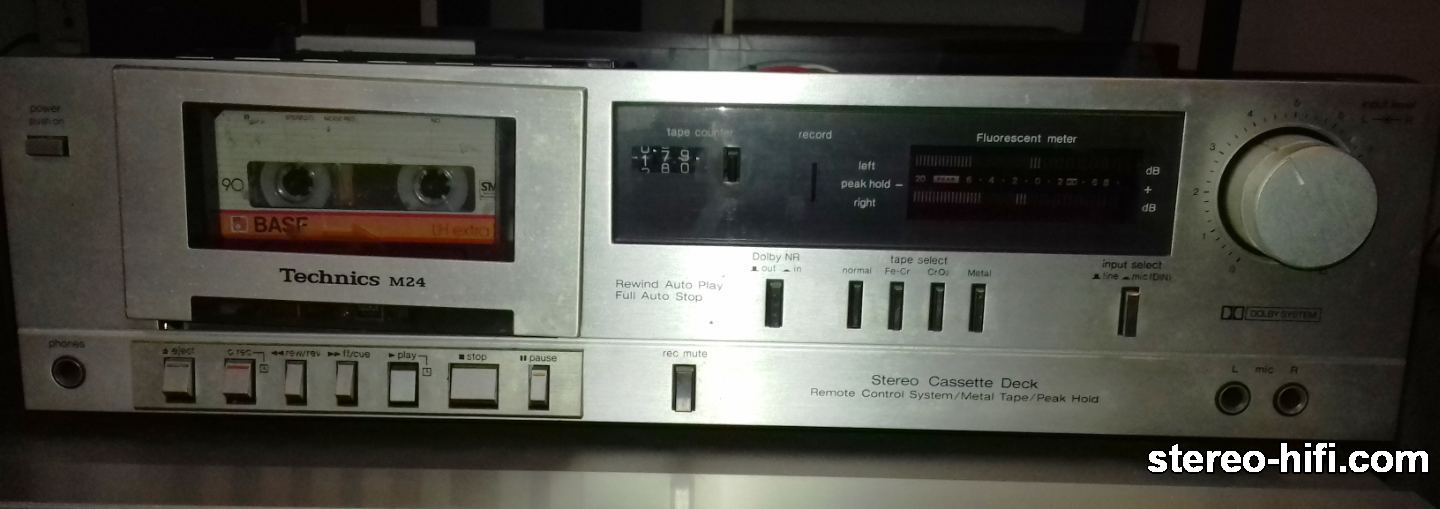

Fotka chwilowo z sieci. Mój egzemplarz leży na oddziale OIOM, jest w wersji ciemnej i na dodatek stan ciężki, aczkolwiek stabilny.

5ab91bd952ed3_Technics_RS-M24_rodek_bez_mechanizmu.jpg.6a0b8f9ab5e26b3d94218d1346836821.jpg5ab91bd97d1f4_Technics_RS-M24_gowice.jpg.d56ffb8453cda93633934d6125636dd4.jpg

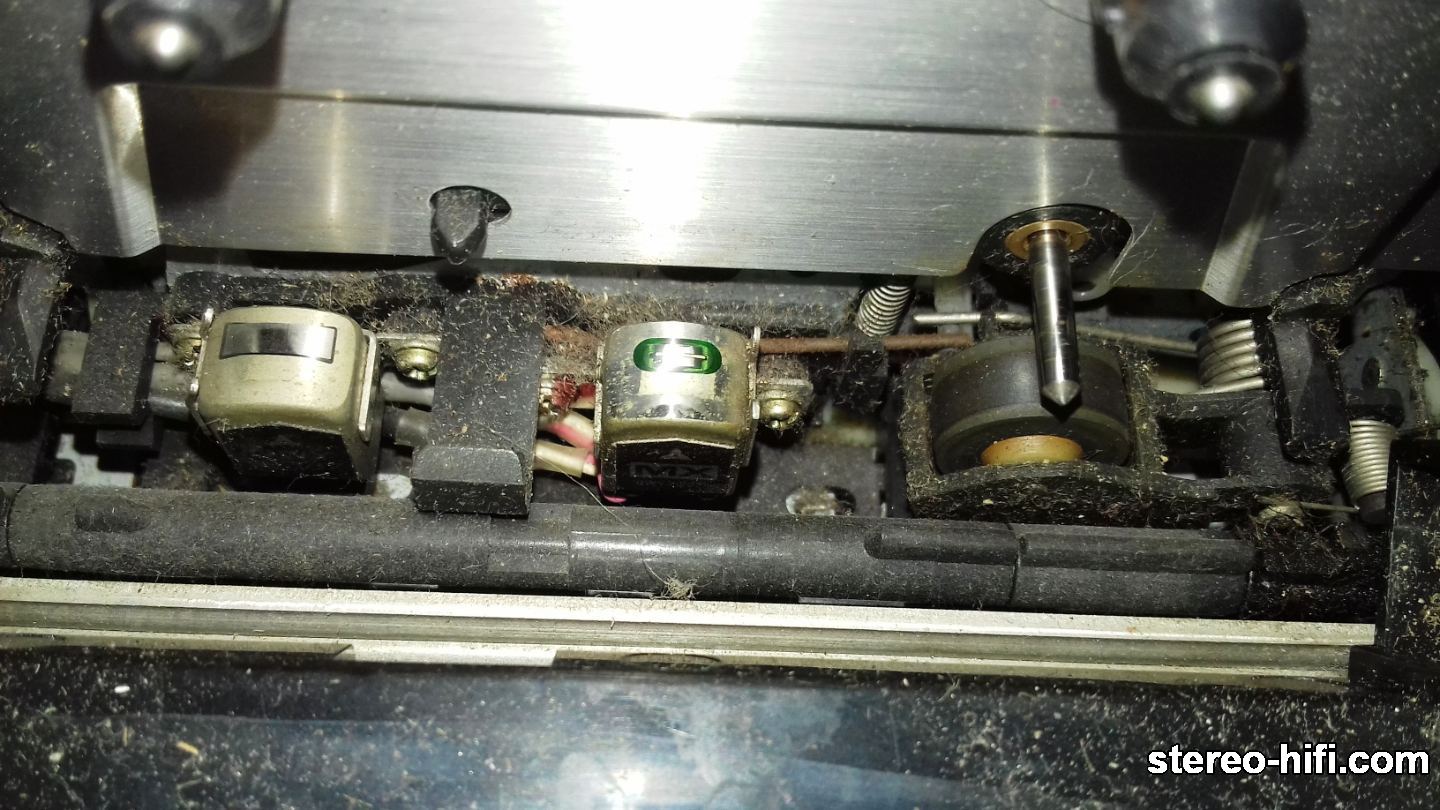

Środek decka z wymontowanym już mechanizmem oraz widok na tor przesuwu z głowicami.

Technics_RS-M24_mechanizm.jpg.f3051737c54e05560c1a35e5dbb78e6f.jpgTechnics_RS-M24_mechanizm2.jpg.14cb84fe1ed045348a0d36334c13816f.jpgTechnics_RS-M24_mechanizm3.jpg.ae27311ceefa2ec427748e7c9b268551.jpgTechnics_RS-M24_mechanizm4.jpg.f1028a27479d3bcdef5d6c48193d1c0c.jpgTechnics_RS-M24_silnik.jpg.a81b60eeecb49971774846eaef41fb1e.jpgTechnics_RS-M24_silnik2.jpg.574e8417cfb18d4ac924ba5c7707b954.jpg

Mechanizm wymontowany. Wymontowany też główny 'winowajca' - silnik, który po prostu zatarł się. Po rozebraniu i wyczyszczeniu zaaplikowałem mu smar ceramiczny w sprayu i śmiga jak młody źrebak.

5ab91bd982c92_Technics_RS-M24_wywietlacz.jpg.0f5a03e112da49987e73b0661b525d01.jpg5ab91bd988a54_Technics_RS-M24_pytka_wywietlacza.jpg.4c51f16526357d72f306b1431c664863.jpgTechnics_RS-M24_transformator.jpg.ef11213ed2645ae5d7d1f3326a9daa7b.jpg

Widok na transformator oraz wyświetlacz z płytka sterująca. Wyświetlacz dziwnie znajomo wygląda.

  • +1 2
Odnośnik do komentarza
Udostępnij na innych stronach


Ładny ten Techniolek na bazie jego mechanizmu ( nazwa mechanizmu wzięła się od tego modelu RS-M24) powstało wiele magnetofonów np. RS-M226, RS-M229X, RS-M215, RS-M216, RS-M233X, RS-M234X i trzy głowicowy RS-M260. Warto go uzdrowić ....po prostu za bardzo lubię technics-y  ;) .

Odnośnik do komentarza
Udostępnij na innych stronach


  • Admin

Warto go uzdrowić ....po prostu za bardzo lubię technics-y  ;) .

Będzie grac. Jak go dostałem to nie wytrzymałem i palcem kręciłem kołem zamachowym i coś tam wyświetlacz zaczął pokazywać. Znaczy się nie wszystko w nim padło :)
