Podpięty Mechanizm Sony TCM-200

[martingo]

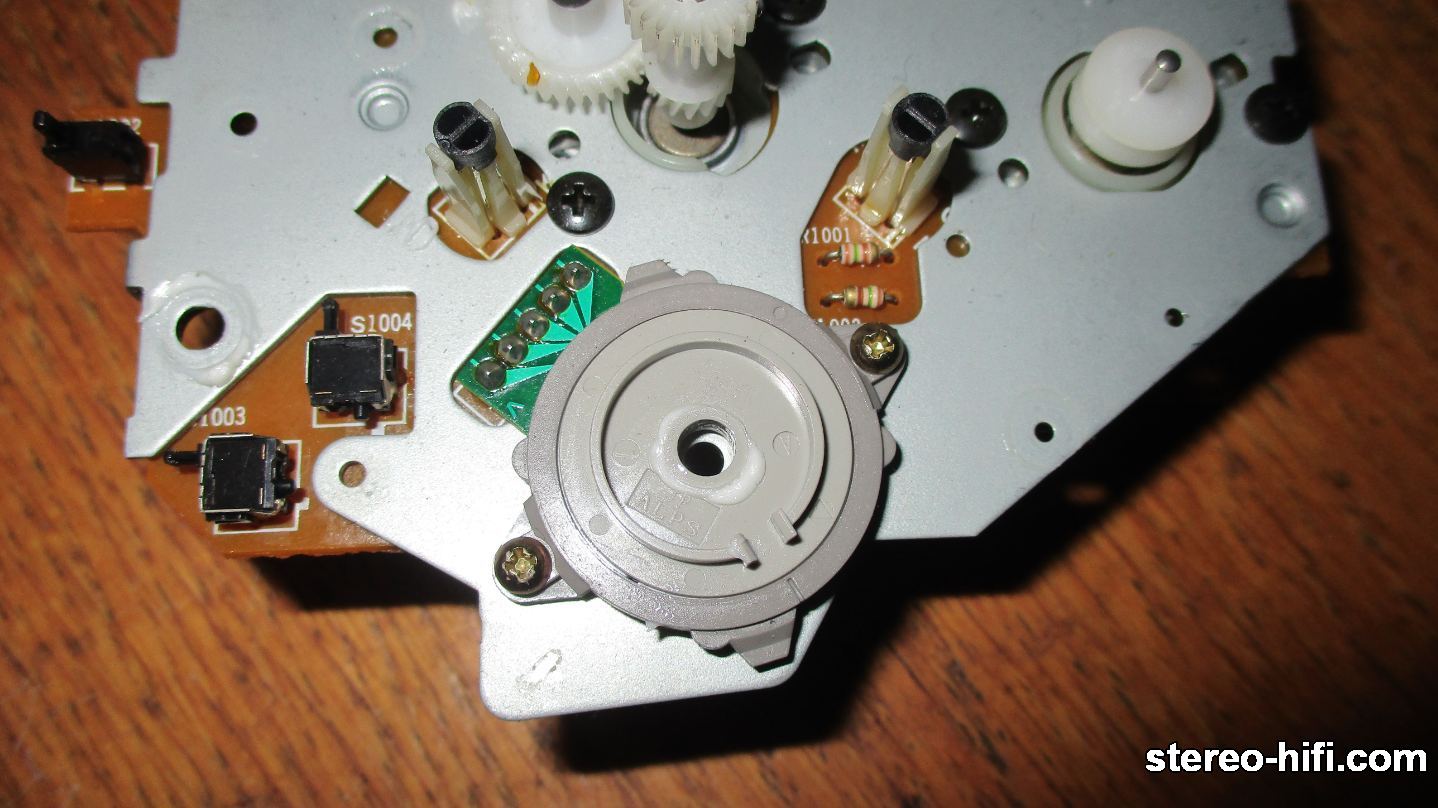

Mechanizm stosowany w wielu najwyższych modelach tego producenta. Jeśli ktoś ma zdjęcia jak powinien być ustawiony ten mechanizm proszę o wklejenie, zapewne pomoże to nam wszystkim w naprawach.  Najważniejszy element tego mechanizmu wg mnie to potencjometr funkcyjny:

Odpowiada on za prawidłowe działanie wybranych funkcji. Czy jest rozbieralny nie wiem nie próbowałem aczkolwiek jeden z moich magnetofonów ma problem z tym potencjometrem. Mechanizm zamiast ustawiać się po włączeniu w pozycji stop od razu ustawiał się w pozycji start i blokowały się wszystkie funkcje. Potraktowanie go kontaktem IPA na chwilę pomogło. Obecnie niesprawność powoli powraca. Nie chciałbym kanibalizować innego magnetofonu, wolałbym go naprawić lub kupić nowy i zamontować. Mieliście już doświadczenie w naprawie tego potencjometru?

[martingo]

Tutaj zdjęcie zapożyczone z internetu tego mechanizmu:

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

[sherlock]

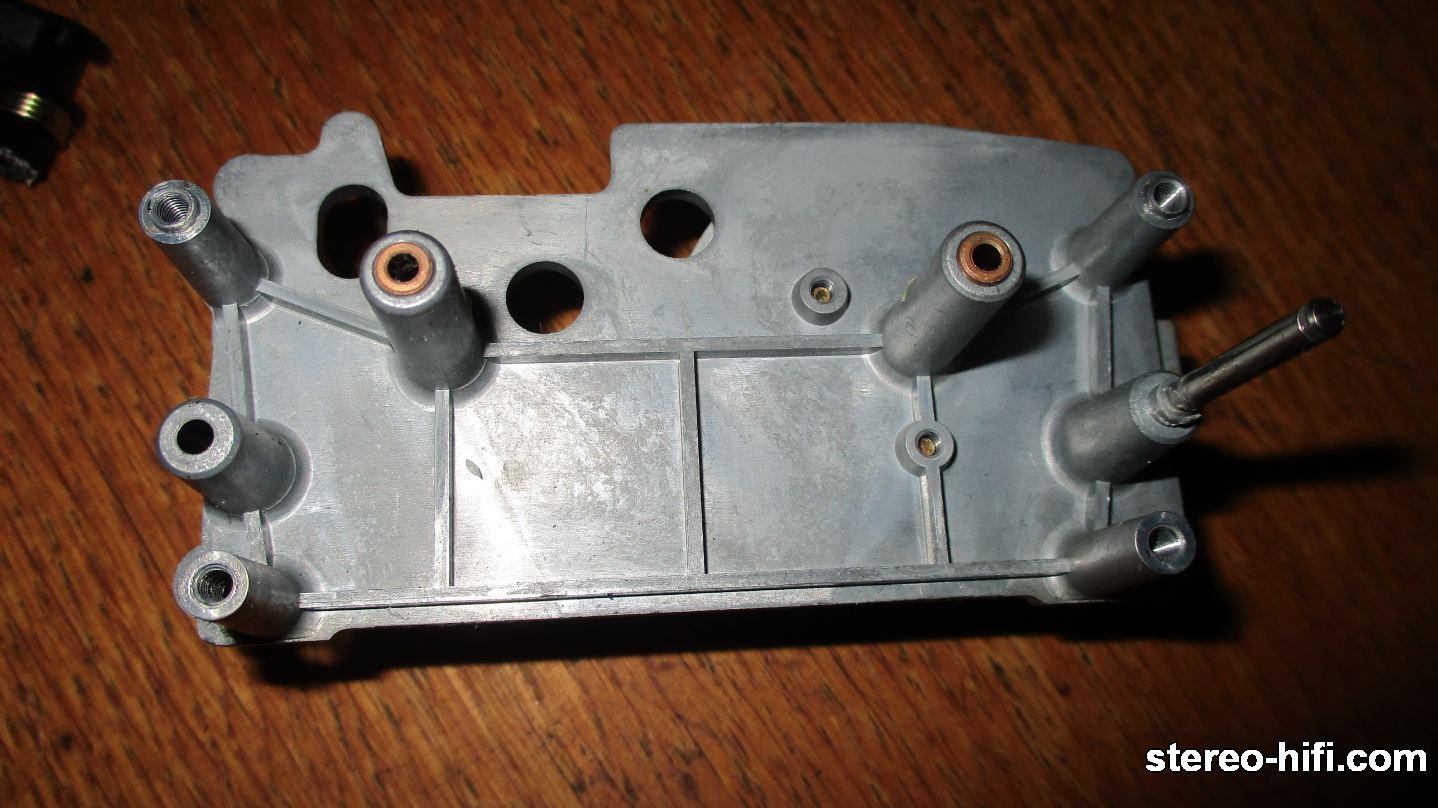

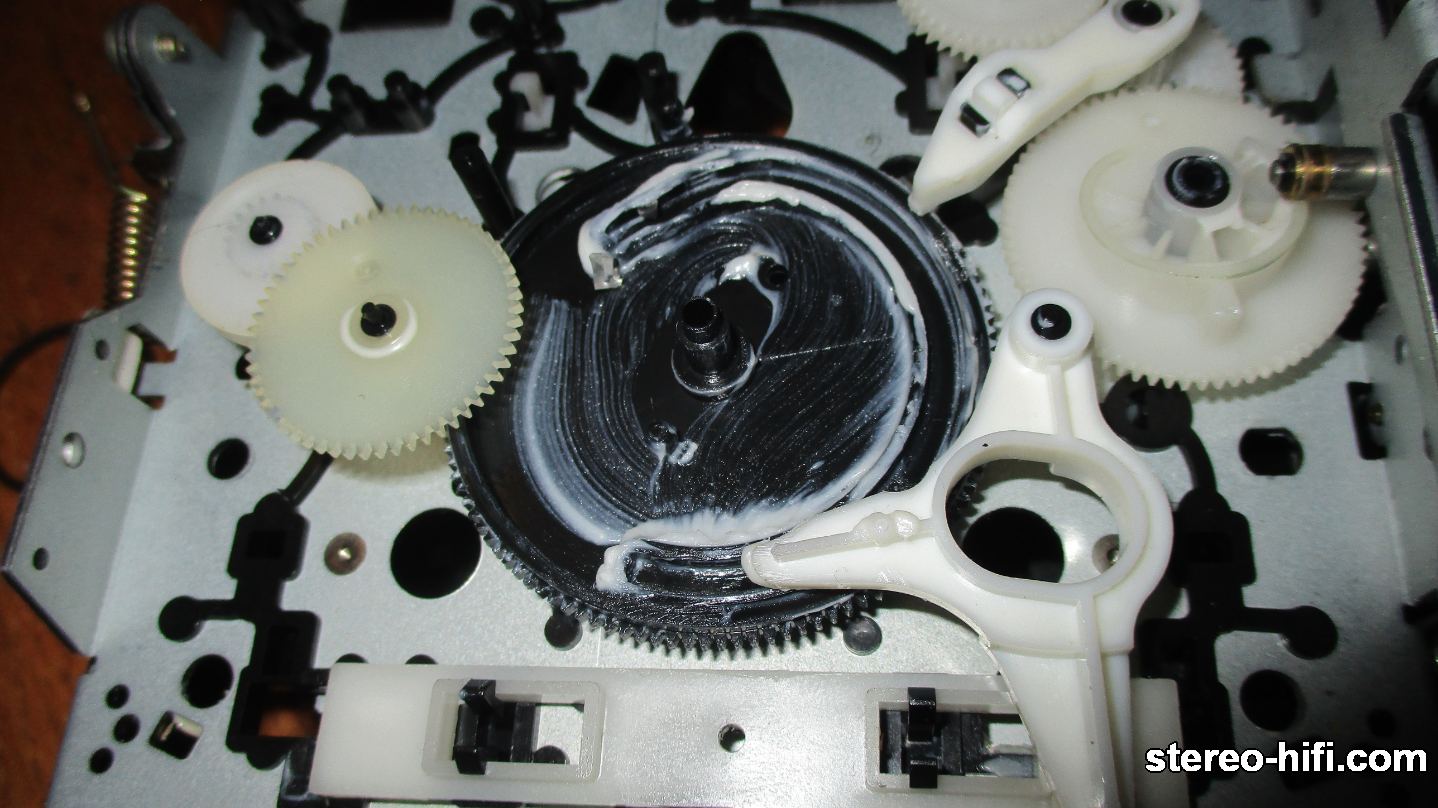

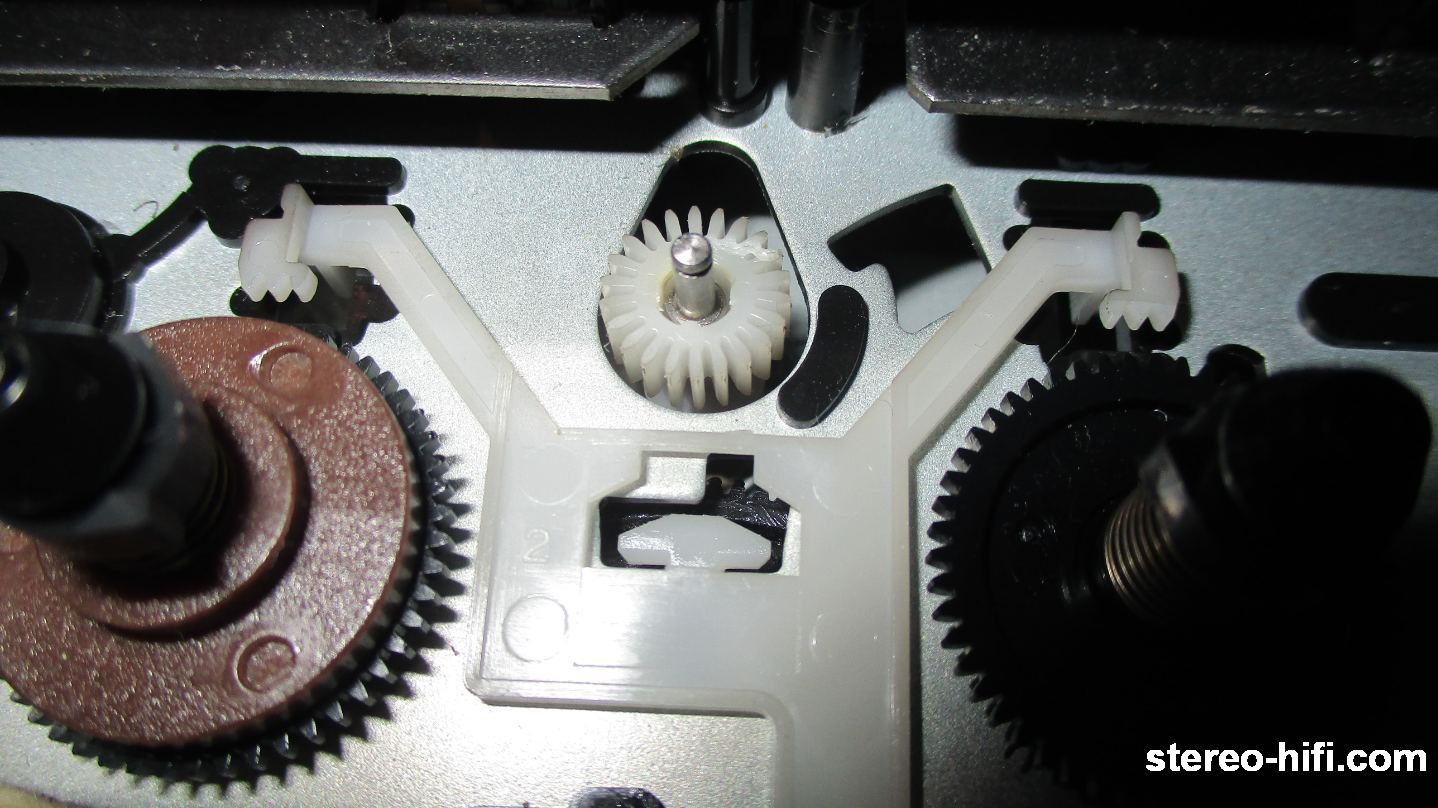

Leży przede mną bodajże Sony TCM-200D4. Dzisiaj to raczej nie dobiorę się do niego (upał mnie dobija), ale jutro wezmę się za niego bo muszę zamienić kondensatory na płytce driver'a silnika.

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto



Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto
