Sony TC-580


bilcor

Rekomendowane odpowiedzi

  • Moderator

SONY TC-580




Bi-Lateral Six Head Stereo Tapecorder (1971-74)

Track system: auto reverse, 4-track, 2-channel, stereo/mono system

Heads: 2 x playback, 2 x combination record/erase

Reel size: up to 7 inch reel

Tape speeds: 1 78  3 34  7 12 ips

Wow and flutter: 0.06% (7 12 ips)

Frequency response: 20Hz to 30kHz (7 12 ips)

Signal to Noise Ratio: 56dB

Total harmonic distortion: 1.2%

Input: 60mV (line), 0.2mV (mic)

Output: 0.775V (line)

Semiconductors: 45 x transistors, 1 x IC, 27 x diodes

Dimensions: 446 x 225 x 460mm

Weight: 19.5kg



Pierwszy kupiłem jeszcze w 1980 roku, tanio. Okazało się jednak, że nie był w pełni sprawny, nie trzymał obrotów.

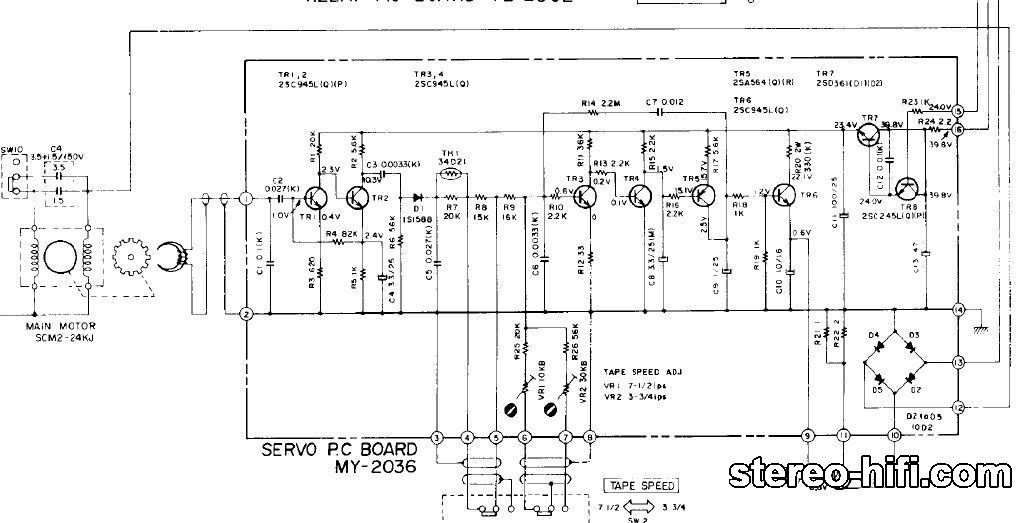

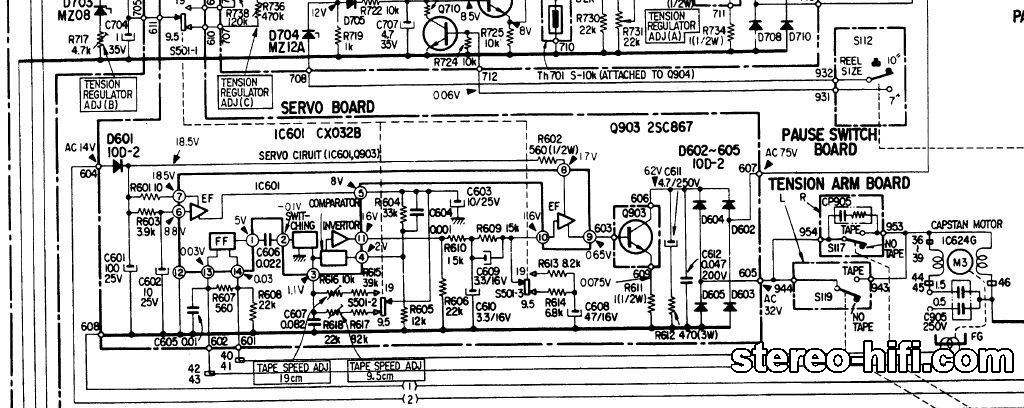

Dopiero później okazało się, że po awarii ktoś zmodyfikował układ zasilania silnika głównego. A jest on ciekawy i przypomina te stosowane w A 77, tylko,że oparty na niezdobywalnym CX-032.

Zresztą całość bardzo przypomina większych braci z serii 7xx, przynajmniej od strony silnikowej.

To coś miało zastąpić oryginalny scalak, który w revox jest całą płytką pełną elektroniki.




Ciekawostką jest to, że nagrywa od 4,8 wprawdzie wtedy tylko do 9kHz, ale w połączeniu z rewersem może grać godzinami.

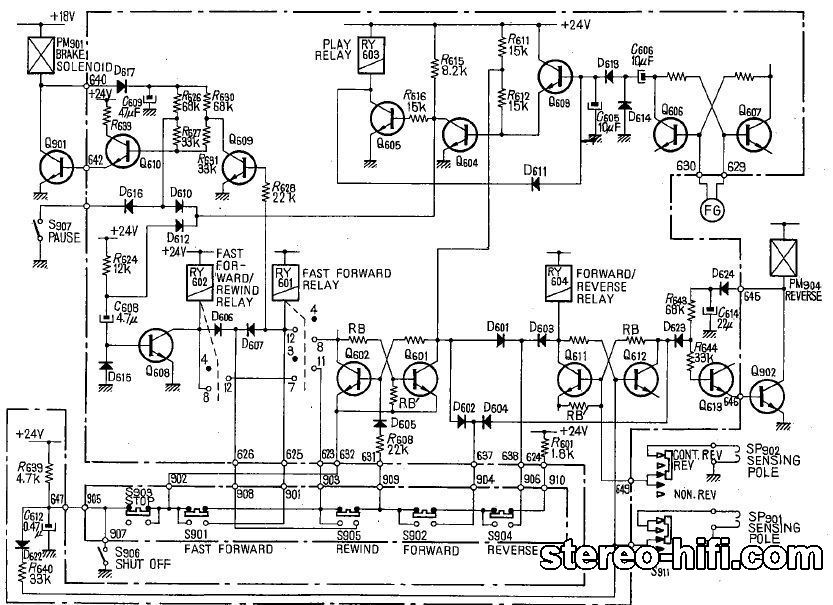

Ciekawe, że autorewers jest elektroniczny wynikający ze sczytywania sygnału jednego toru. Oczywiście praca w trzech trybach.




 Widok na zespół głowic z ruchomym kółkiem dociskowym.




Silnik główny ze sterowaniem i kontrolą obrotów poprzez tacho.




W środku niezłe zamieszanie




 Wejścia i zasilanie z selektorem.

DSC_5760.JPG.31f49297a72dccad4f7b47ff7abe26f9.JPG   DSC_5761.JPG.ec961300f8276021822a8a27a3ab0154.JPG



Po zastosowaniu dedykowanych taśm Sony, pasmo i dynamika wzrastają z 25 do 30 kHz a dynamika z 53 do 56 dB.

DSC_5764.JPG.106d63b594dcfd46b2db8a41d7bec018.JPG  DSC_5766.JPG.d289ae29e9d523a0e26cb93d3c468d2d.JPG  DSC_5765.JPG.4347939cdbecf9da33dbd31b73156d38.JPG

Historia kończy się zakupem nowego, do lekkich poprawek, który tu widzicie.

Wnętrza są z tego pierwszego,m który został dawcą.

A dziwo PRki są oryginalne, rekapu też jeszcze nie musiał mieć.
