ONKYO A-7090



Ostatni z serii 70xx, największy, najcięższy ogólnie naj.

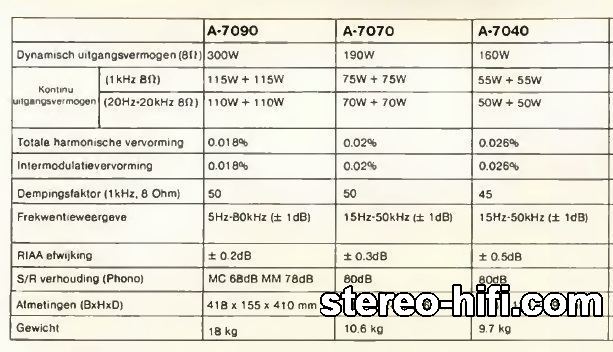

Super Servo Operation Integrated Stereo Amplifier (1980-81)



Power output: 110 watts per channel into 8Ω (stereo)

Frequency response: 10Hz to 50kHz

Total harmonic distortion: 0.01%

Damping factor: 50

Input sensitivity: 0.25mV (MC), 2.5mV (MM), 150mV (line)

Signal to noise ratio: 68dB (MC), 78dB (MM), 90dB (line)

Output: 150mV (line), 1.5V (Pre out)

Speaker load impedance: 4Ω to 16Ω

Semiconductors: 8 x FET, 74 x transistors, 41 x diodes, 6 x IC

Dimensions: 418 x 155 x 410mm

Weight: 18kg





Wyposażony w to wszystko co było wówczas na topie.

Prawdziwe dual mono, wyjście na korektor dodatkowe filtry, trzy pary głośników, trzy wejścia phono.

Kupiony pod wpływem chwili za  w sumie sporo jak na stan. Ale miał już poprzednika w postaci 7070. Tak rzadko spotykany, że długo się nie wahałem, był cały  sprawny, a frontowy panel, tak jak pisałem, wtedy malowano je byle jak.

Ale żeby tego słuchać w pełnej krasie trzeba mieć i pomieszczenie i odpowiednie kolumny. Konstrukcja bardzo klasyczna elektrycznie ale w dodatkach to chyba wszystko co wtedy można było dodać do wzmacniacza.





Regulowany korektory z opcją pominięcia, czułość wskaźnika wysterowania regulowana.



EPS to wejście na korektor, gniazda z tyłu.





Imponujący tylny panel.

MC,MM,MM  dwie taśmy i AUX. Wejście ESP.





Trzy zestawy głośników i drobny pobór mocy 800 W, dwa osobne bezpieczniki zasilania.

Bo w środku dwa wzmacniacze mocy z dwoma zasilaczami.



Tranzystory mocy w obudowie TO-3 i radiatory aż do zasilacza.



ALPS w wesrji pancernej.



W przedwzmacniaczu zdjęta obudowa ekranująca, z tyłu płytki korektorów i wskaźników takich jak w pozostałych wzmacniaczach serii.



Prawdziwe DUAL MONO.



I widok ogólny.
