Podpięty Woltomierze analogowe

[audiotone]

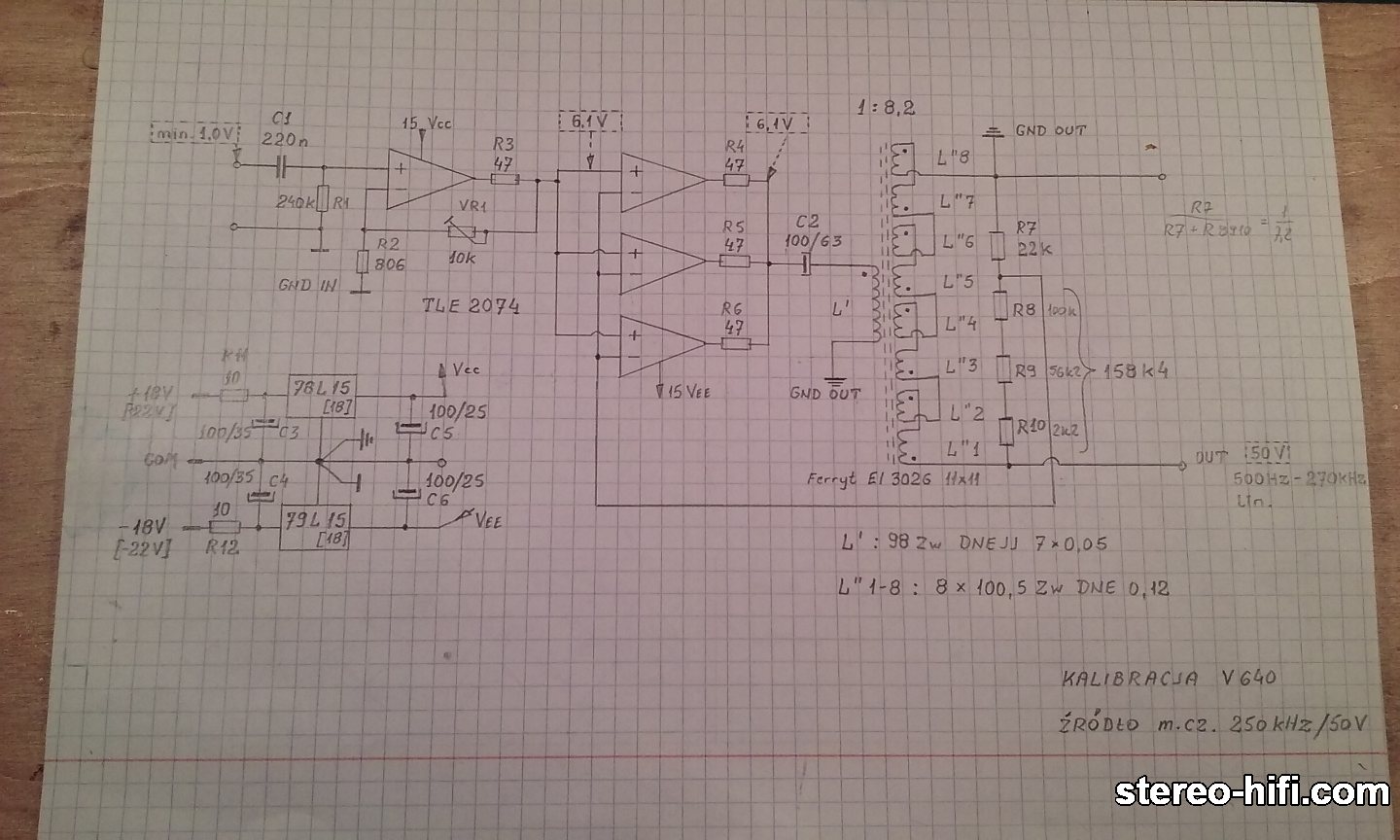

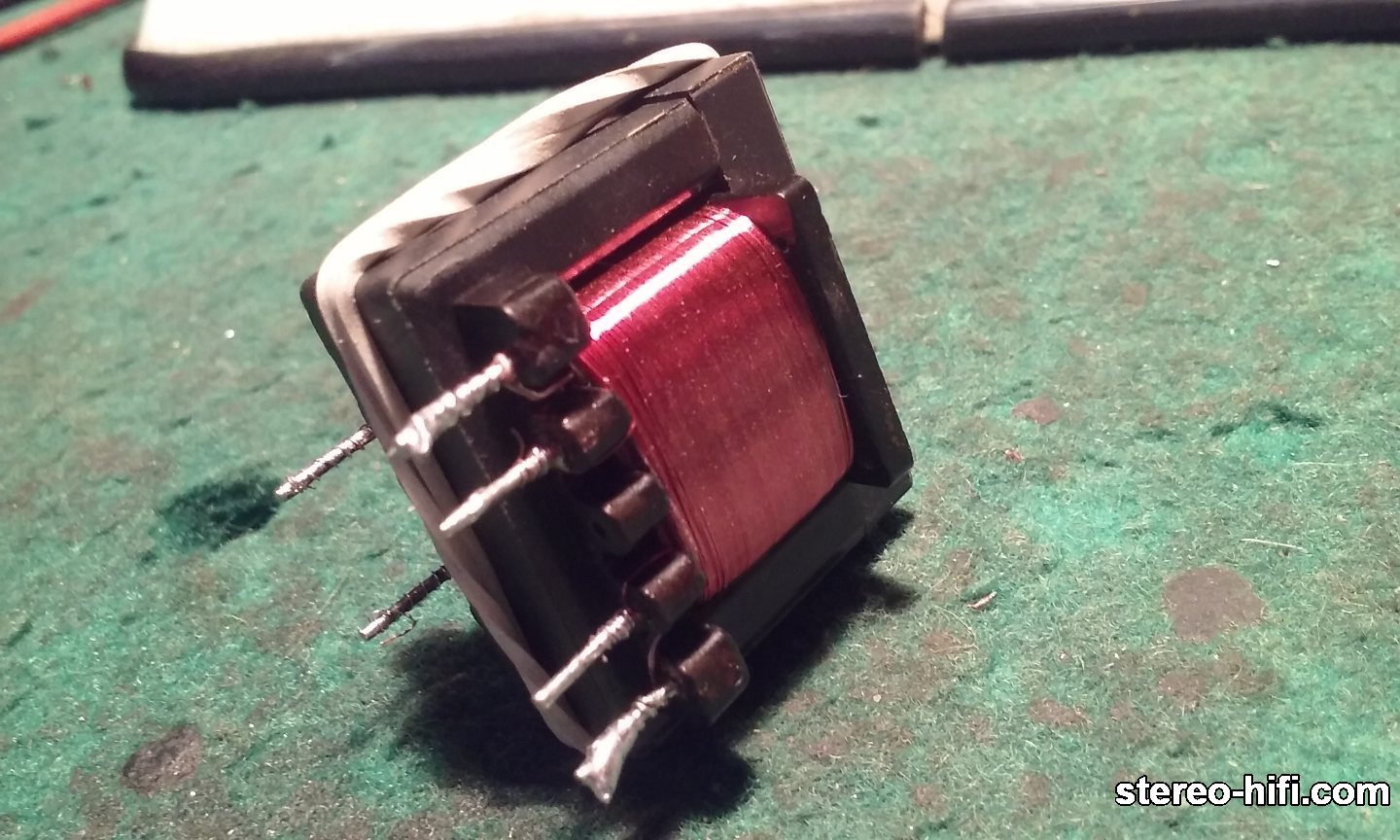

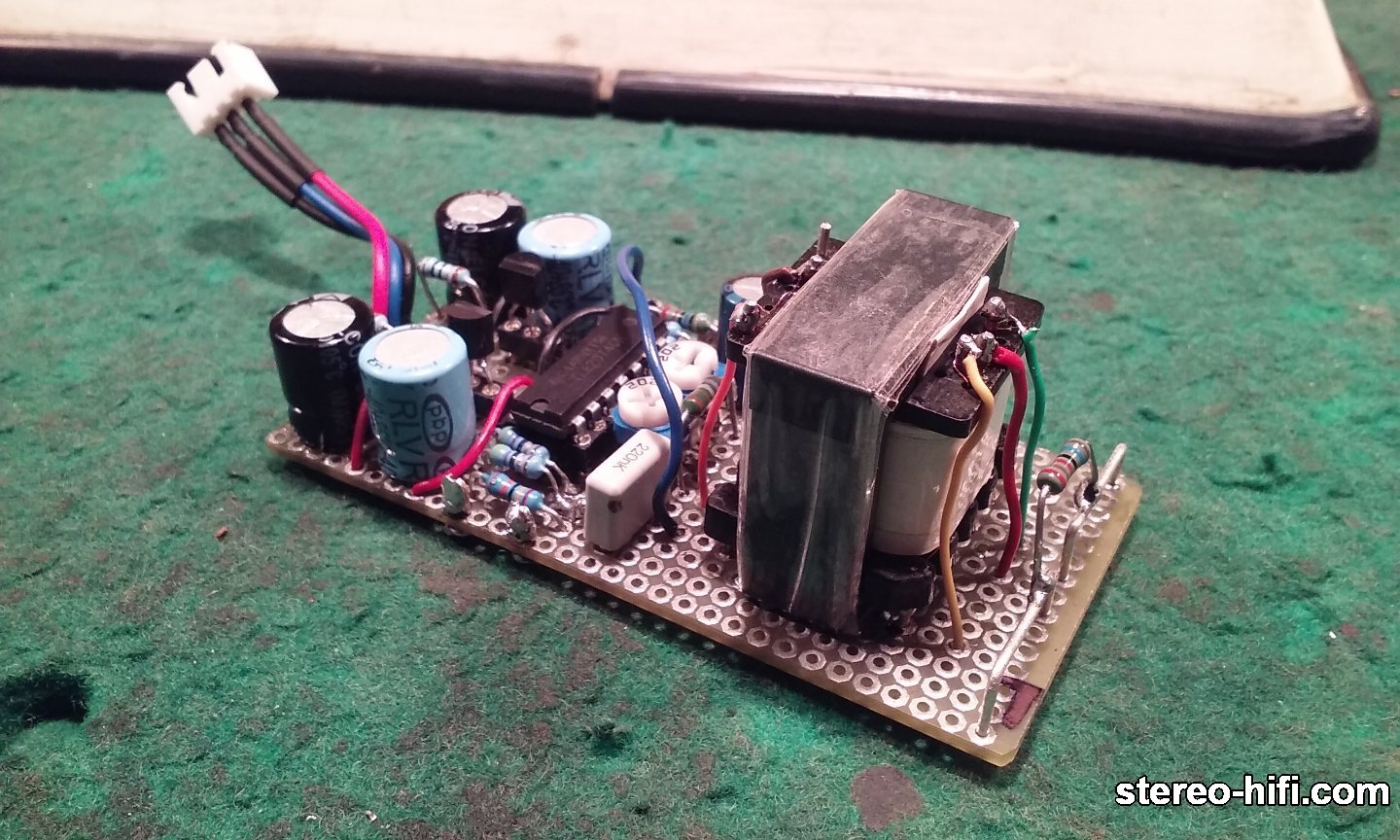

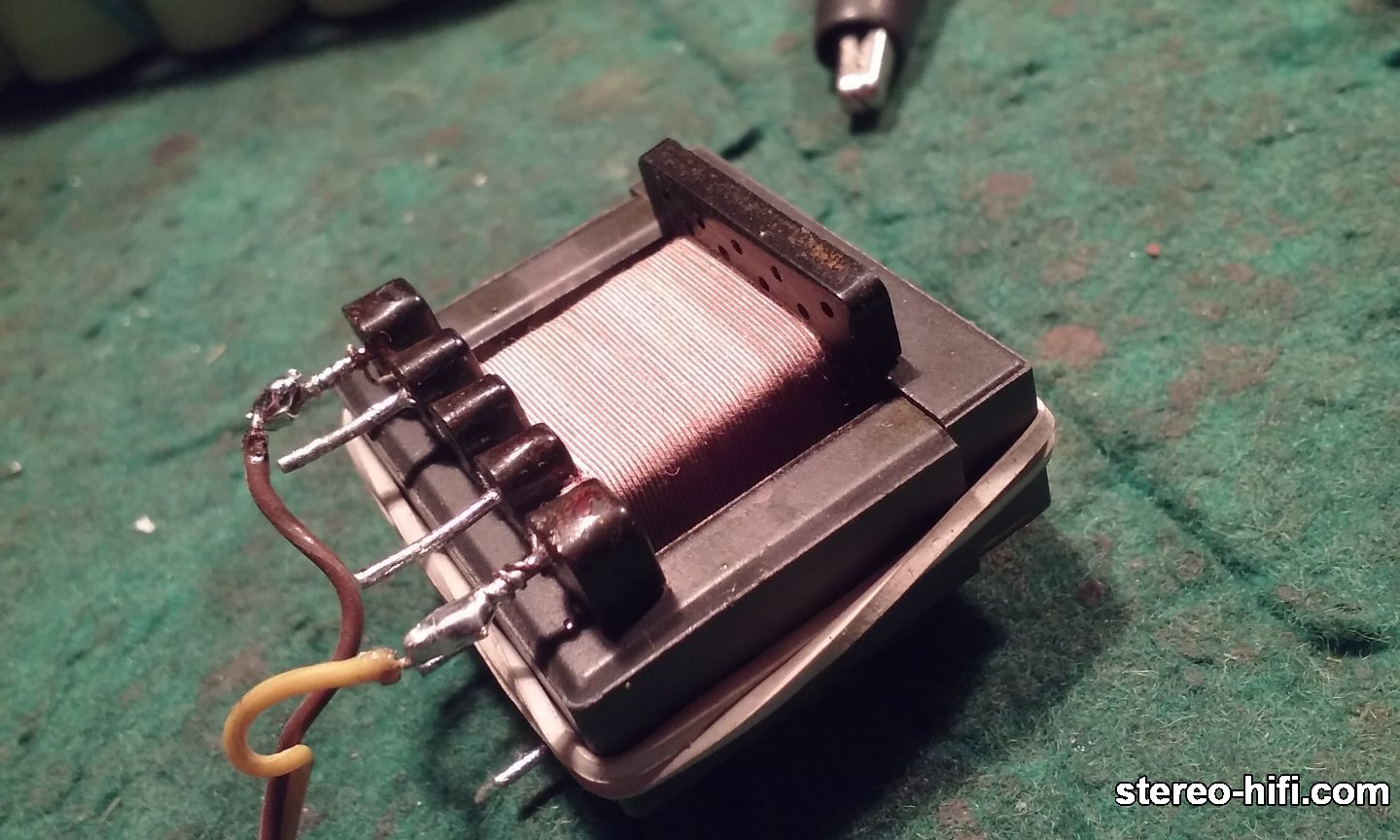

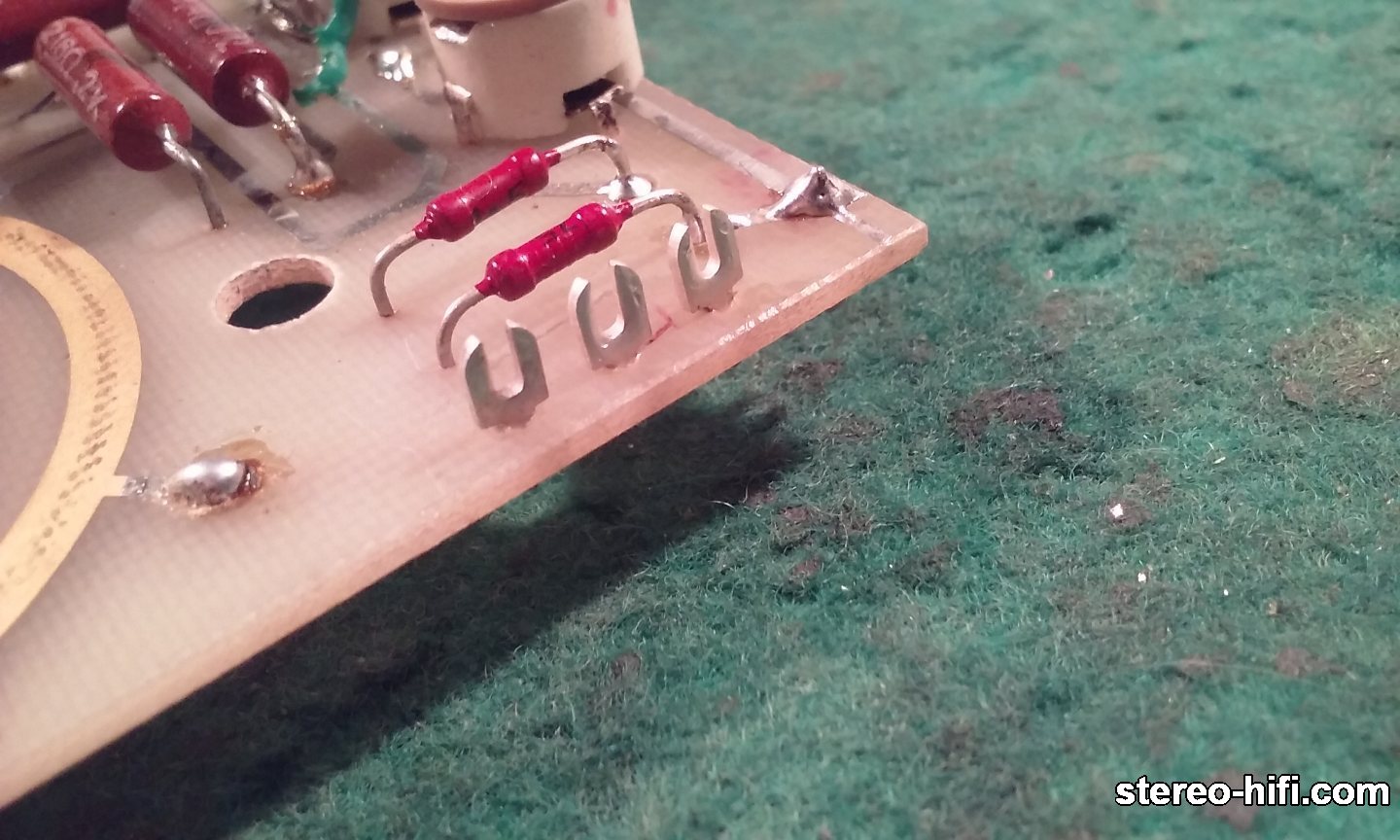

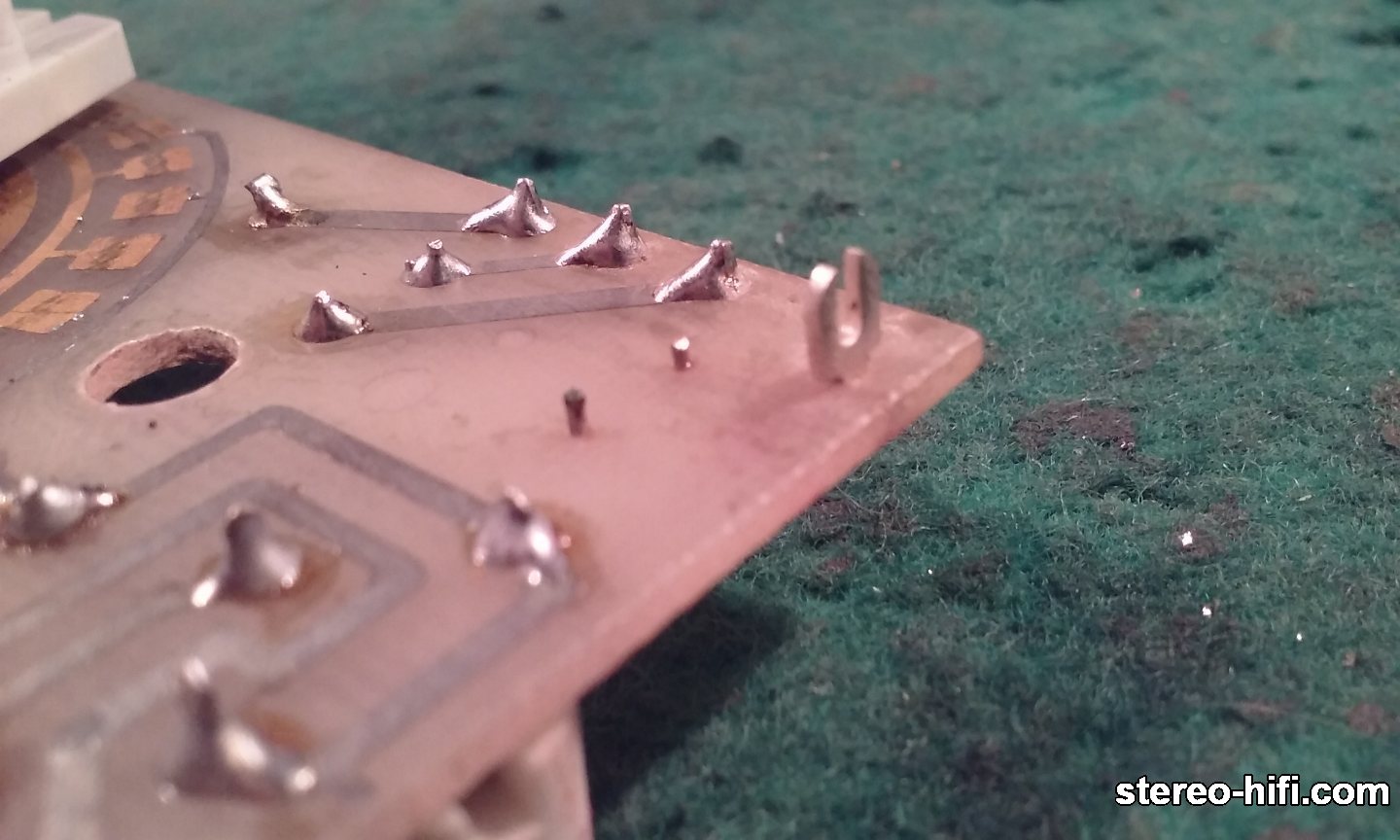

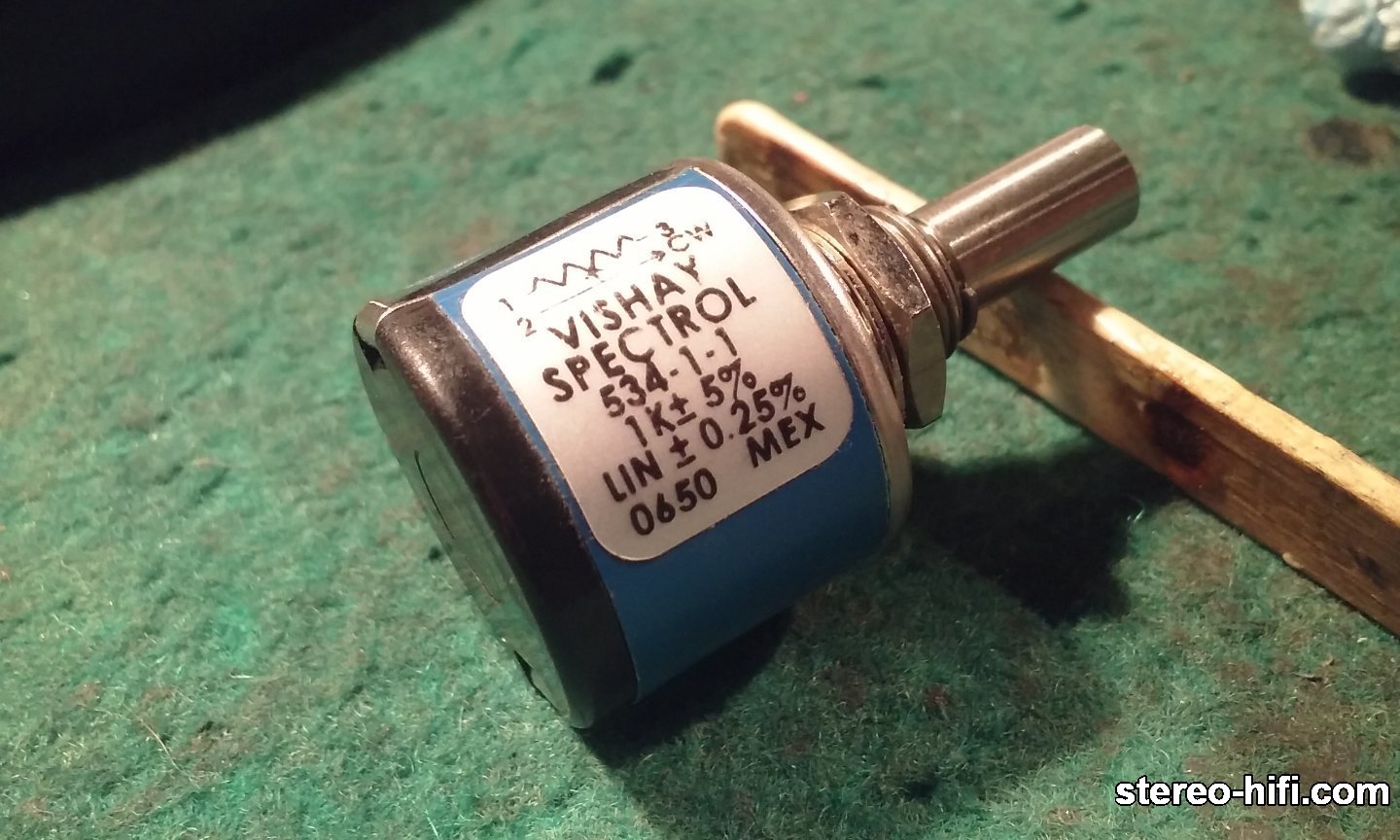

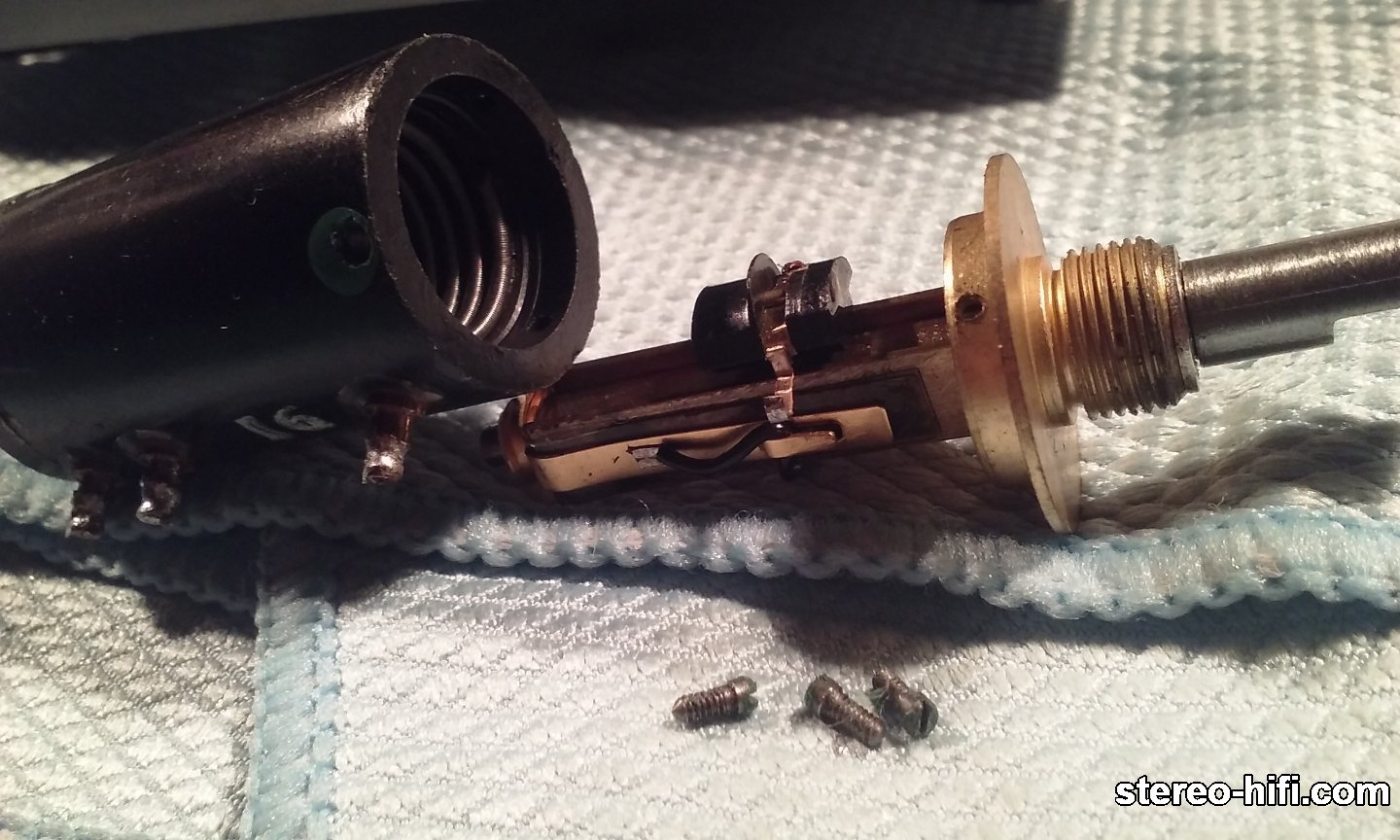

W tym temacie będziemy opisywać mierniki które będziemy używać do pomiaru napięcia przemiennego, związanego z sygnałem audio i generatorem prądu podkładu. Wiemy już, że do poprawnych pomiarów napięcia przemiennego (sygnału audio) powinniśmy wykorzystywać mierniki analogowe z jak największą rezystancja wewnętrzną. I także bardzo ważną rzeczą jest pasmo częstotliwości w jakim miernik może dokonywać poprawnych pomiarów. Niestety tylko mierniki analogowe mają wystarczająco duże pasmo do takowych pomiarów. Jest także grupa multimetrów cyfrowych która posiada także wystarczające pasmo , ale są to przeważnie przyrządy drogie i rzadko spotykane. Ale i one będą opisywane w innym temacie.



Zachęcam kolegów znających się na elektronice o komentarze, sugestie i rozmowę o tym jak ważnym zagadnieniu .



Na pierwszy rzut idą mierniki z mojego warsztatu :

KIKUSUI AVM23

Jest to podwójny woltomierz analogowy RMS z zakresami od 0.3mV do 100V na pełnej skali. Pasmo częstotliwości tego miernika to 10Hz - 500kHz. Posiada dwa osobne woltomierze w jednej obudowie ustrój pomiarowy jest także podwójny, np.pomaga to bardzo dokładnie ustawić poziom sygnału kanałów L+P względem siebie . Gałka zmiany zakresów jest współdzielona z blokadą . Skala jest wyskalowana w woltach górna od 0V do 1V , dolna 0V do 3V. Poniżej znajduje się osobna skala w dBV (1V 0dB) i dBm (0,775mV 0dB). Gniazda wejściowe to BNC. Gniazdo oznaczone jako "INPUT 1" jest koloru czarnego i takiego koloru mamy także wskazówkę. I dalej "input 2" czerwony i wskazówka czerwona. Skala jest czytelna i dokładna . Więcej dokładniejszych parametrów przykleiłem z instrukcji obsługi i są zamieszczone poniżej:



[sherlock]

On 26.09.2017 at 10:37 PM, audiotone said:

Na pierwszy rzut idą mierniki z mojego warsztatu :

in progress.....  ;D

Nie znam takiego miernika 'in progress" Znam za to z opowieści takie coś :

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

[audiotone]

Już jest napisane, musiałem zapisać by mi nie uciekło....
