Recomandat ZRK M7020

[audiotone]

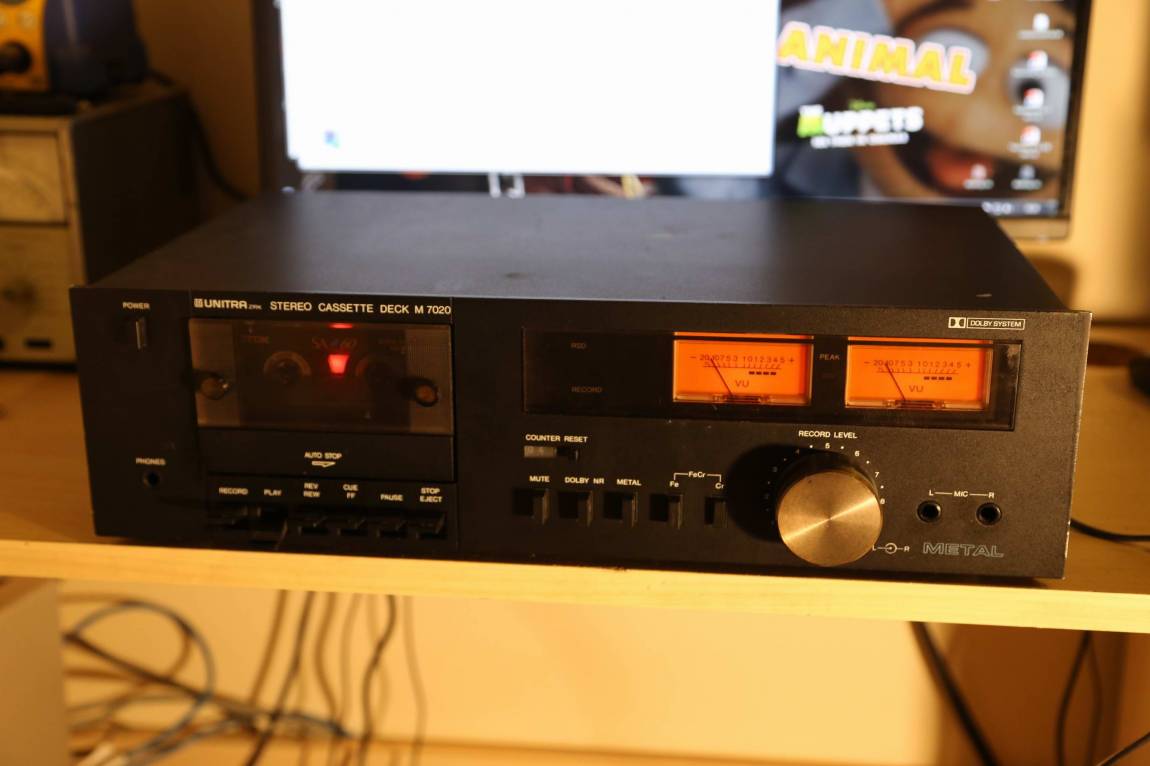

ZRK M7020





Dane techniczne :

• Prędkość przesuwu taśmy: 4,76 ^cm/_s
• Odchyłka prędkości przesuwu taśmy: ±1,5%
• Nierównomierność przesuwu taśmy: ±0,15%
• Charakterystyka częstotliwościowa ZAPIS-ODCZYT dla taśm:
  • taśma żelazowa Fe₂O₃30÷15000 Hz
  • taśma chromowa CrO₂30÷15000 Hz
  • taśma FeCr 30÷17000 Hz
  • taśma Metal (M-7020) 30÷18000 Hz
• Dynamika (układ DOLBY NR włączony):
  • taśma żelazowa Fe₂O₃63 dB
  • taśma chromowa CrO₂62 dB
  • taśma FeCr 67 dB
  • taśma Metal (M-7020) 68 dB
• Zniekształcenia nieliniowe ("0" VU):
  • taśma żelazowa Fe₂O₃0,3%
  • taśma chromowa CrO₂1,7%
  • taśma FeCr 0,5%
  • taśma Metal (M-7020) 0,25%
• Przesłuch (stereo): 35 dB
• Wejścia:
  • LINIA (CINCH) 0,05÷5 V R_wej=470 kΩ
  • RADIO (DIN) 0,1÷10 mV/kΩ R_wej=3 kΩ
  • MIKROFON 0,4÷40 mV R_wej=50 kΩ
• Wyjścia:
  • LINIA (CINCH) 460 mV R_wyj=4,7 kΩ
  • RADIO (DIN) 460 mV R_wyj=4,7 kΩ
  • SŁUCHAWKI P_wyj=0,3 mW Z_obc=8÷2000 Ω
• Zasilanie: sieć 220 V - 50 Hz
• Dopuszczalny pobór mocy: 15 VA
• Wymiary: 440×120×260 mm
• Ciężar: ok. 7,1 kg

Zaczerpnięto ze strony : unitraklub.pl

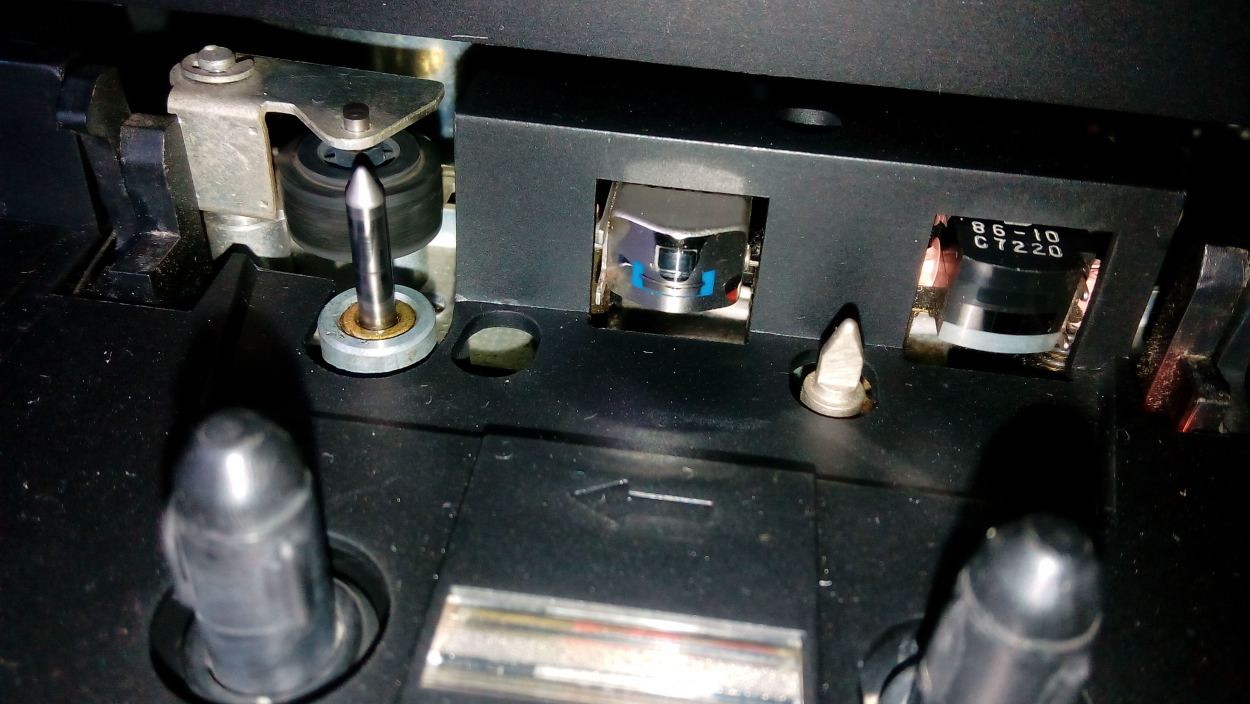

Magnetofon M7020 przyszedł do mnie uszkodzony; nie nagrywał i nie odtwarzał . Problemem był zawodny przełącznik zapis-odczyt . Do wymiany kwalifikowały się wszystkie kondensatory elektrolityczne i część tranzystorów, które zostały wymienione na niskoszumowe. Zainstalowana została także głowica amorficzna z technics-a. I nowy silnik.

Poniżej kilka testów i zdjęcia z modernizacji i napraw.









[audiotone]

Przed modernizacjami magnetofon grał jak każdy "kasprzak" z serii 70,80,90 czyli dość ciemno, z rozlewającym się podbitym średnim basem. Do tego jeszcze kulały obroty. Po wymianie silnika na nowy problemy się zmniejszyły jest to na poziomie średnim . Nie ma co wymagać od prostego mechanizmu jedno-wałkowego z lat 80-tych polskiej produkcji. Co do dźwięku to zdecydowanie uległo poprawie odtwarzanie tonów wysokich są już słyszalne i nie metaliczne ( nie męczą jak wcześniej). Także pojawił się niższy bas, nie tak dobrze kontrolowany, ale się pojawił . Ale sądzę że to jest minimalna zasługa wymiany elementów na lepszej klasy, i co najważniejsze głowicy amorficznej. Bo ten element był w naszych "Kasprzakach" marnej jakości.

[audiotone]

Jako, że znalazłem troszkę więcej zdjęć to wkleję  Troszkę z wymiany elementów i modernizacji magnetofonu.

Skos głowicy

Silniki EG-530AD-2B CCW

Pomiar kondensatorów ELWY na dwa sposoby (pojemność i ESR)

Zasilacz wymieniony

Reszta kondensatów Elwy do wymiany

Zamówione nowe ELNY SILMIC II

Wymiana na nowe.

Pomiary napięcia wyjściowego .
