Onkyo Integra M-508

[bilcor]

Onkyo M-508





Power output: 200 watts per channel into 8Ω (stereo)

Frequency response: 1Hz to 100kHz

Total harmonic distortion: 0.003%

Damping factor: 140

Input sensitivity: 1V

Signal to noise ratio: 120dB

Dimensions: 465 x 185 x 426mm

Weight: 25kg

Power output: 200 watts per channel into 8Ω (stereo)

Frequency response: 1Hz to 100kHz

Krótka historia. Zakupiony jako złom użytkowy, choć za cenę niezłego decka. Pobór mocy około 950W, czyli podobnie jak A-7090 zintegrowane dual mono.

Para do P-308, jeden z większych zestawów epoki. Nad nim była tylko Grand Integra M-510. Obecnie do kupienia za 30 tysi.

Zdziwiła mnie tylko dwu pinowa wtyczka ale z tyłu dodatkowy zacisk masy. Za to wyjścia głośnikowe dupy nie urywają.

Za to złocone wejścia.



Pierwsza próba podłączenia i świeci, niestety na czerwono.

Dobrze działający zmienia po chwili barwę wskaźników na zieloną.





Ale kupując wiedziałem, że brak końcówek mocy. A sprzęt zaliczył już dwa serwisy, które zrezygnowały z naprawy. Ponoć wzbudza się i wywala końcówki.

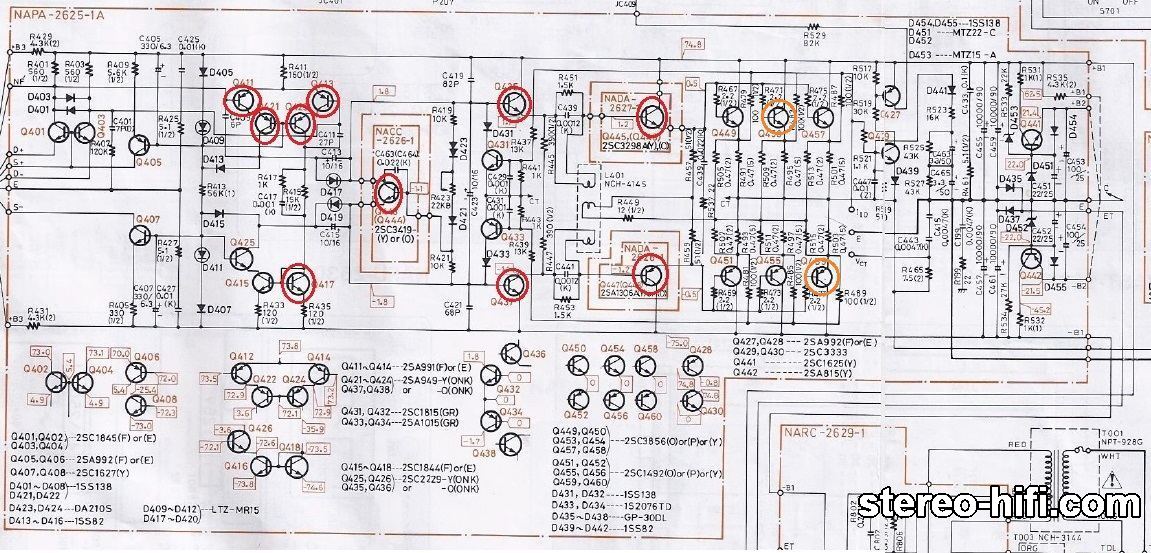

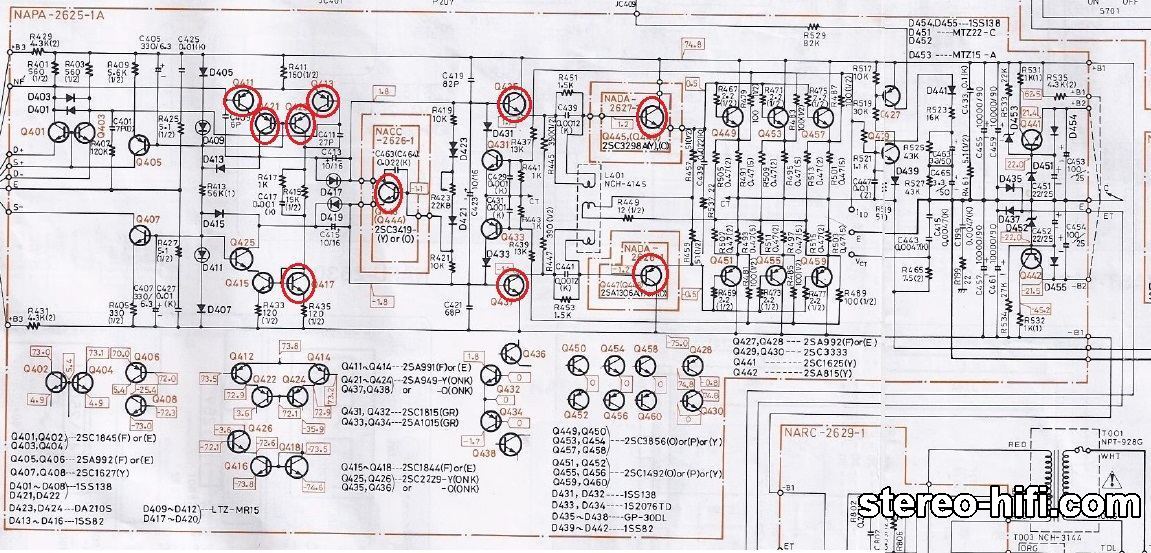

Ale jak ma się nie wzbudzać jak w pętlach sprzężenia widać braki elementów.

Jak w innych Onkyo na płycie mamy 6 ledów sygnalizujących stan płytki wzmacniacza wstępnego.





Konstrukcja typu dual mono z potężnym blokiem zasilania.

Niestety wszystkie trafa po jednej stronie co przy jego masie przeszkadza w transporcie.





A elektrolitów po 10000uF starczyłoby na kilka wzmacniaczy.





No to teraz mam co robić, uzupełnić braki elementów i przetestować to co działa. Źródła tranzystorów i elektrolitów rozpoznane.

Ale dzięki niemu zbliżam się do osiągnięcia pełnego zadowolenia. No nie, P-3030 będę chciał zamienić na P-308 do kompletu.
