Network NW 7200C


sherlock

Postări Recomandate

  • Admin
Postat


Network NW 7200C

Ciekawostka. Diorowski deck do serii mini-line z obsługą taśm metalowych. Produkowany na rynek brytyjski.

5ab91bf004dfe_Network_NW_7200C_kiesze.jpg.8ace0ac232a72a53009bddf5beee7289.jpgNetwork_NW_7200C_front_prawa_strona.jpg.6c15e414223c4c1b03f536c9fdc29705.jpg5ab91bf00b091_Network_NW_7200C_gowice.jpg.0aa88f38770baaedbe9d577e98841bd1.jpg

Zawsze chciałem mieć srebrną wersję mini wieży Diory. Trafiła się wersja czarna. Darowanemu deckowi w głowice się nie zagląda i nie marudzi. Nie wiem czy jest wersja tego decka produkowana na krajowy rynek. Sądzę, że parametrami nie odbiega zbytnio on nich.

  • Super (+1 pts) 1
  • +1 1
Postat

Wygląda mi to na eksportową wersję MDS-415 z Diory, czyli przysłowiowej małej etiudy MDS-411D z dodanym nagrywaniem na "Metalu"  ;) .

Dane techniczne /wg instrukcji serwisowej MDS-411D z 1984r/

  • Prędkość przesuwu taśmy: 4,76 cm/s
  • Odchyłka prędkości przesuwu taśmy: ±1,5%
  • Odchyłka prędkości przesuwu początku i końca taśmy: ±1,5%
  • Nierównomierność przesuwu taśmy: 0,2% (wg DIN 45500)
  • Pasmo przenoszenia (wg PN ) / (wg DIN 45500):
    • taśma Fe2O340÷12500 Hz / 30÷15000 Hz
    • taśma CrO240÷12500 Hz / 30÷16000 Hz
    • taśma FeCr 40÷12500 Hz / 30÷15500 Hz
  • Stosunek sygnał/szum mierzony z filtrem wg CCIR/ARM: 62 dB z włączonym układem redukcji szumów DOLBY dla taśmy CrO2
  • Poziom zniekształceń: ≤0,9% dla taśmy Fe2O3, CrO2, FeCr zapisanej z poziomem 0 dB
  • poziom napięcia wyjściowego:
    • gniazdo RADIO 800 mV ±3 dB
    • gniazdo SŁUCHAWKI 500 mV/400 Ω
  • Czułość na wejściu:
    • gniazdo MIKROFON ≤0,4 mV
    • gniazdo RADIO ≤10 mV/kΩ
    • gniazdo LINIA ≤100 mV
  • Przesłuch stereofoniczny ≥26 dB
  • Zasilanie: sieć 220 V - 50 Hz
  • Pobór mocy: 35 VA
  • Wymiary: 300×120×200 mm
  • Ciężar: ca 7 kg

Dane techniczne i zdjęcia zaczerpnięte ze strony Unitra Klub.

Poniżej zdjęcia wersji eksportowych :

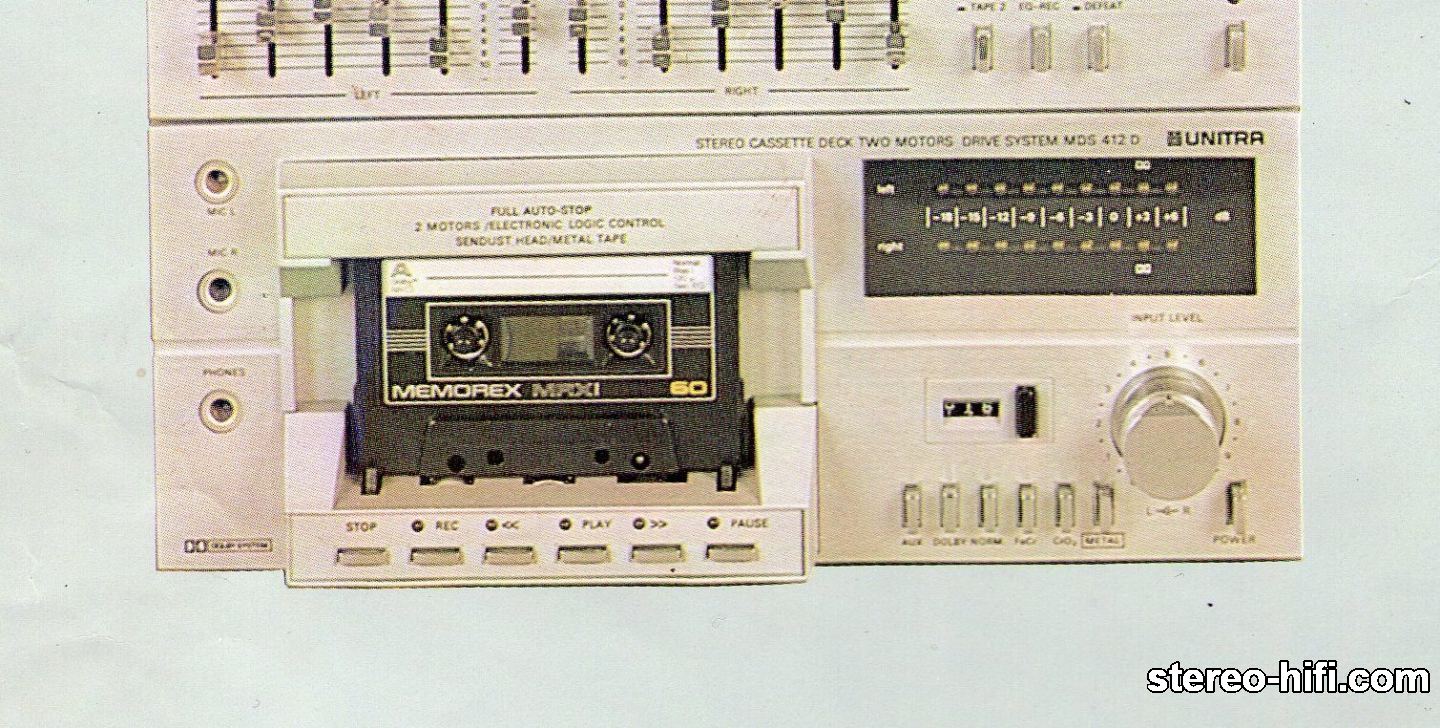

Już z metalem czyli wersja MDS-415 (moderator - faktycznie wersja MDS-412D - dodano 27-07-2020 r.)


I wersja podstawowa bez "Metalu" czyli MDS-411D (moderator - oraz MDS-415 - dodano 27-07-2020 r.)

  • Admin
Postat

"Zwykła" wersja MDS-415 miała "tylko" 5 isostatów. Poniżej zapomniane wnętrze networka:

5ab91bf014e0e_Network_NW_7200C_rodek.jpg.7a29239e18fe54f1f3b8266f19785a82.jpg5ab91bf0183af_Network_NW_7200C_rodek2.jpg.816bd252bf3e590d3392449e9acaf454.jpg5ab91bf01b439_Network_NW_7200C_rodek3.jpg.657db21abc0510e3ec3a737491cf5a64.jpg5ab91bf01e505_rodek4.jpg.495f841d508e47667694553e5935961f.jpg
