Sony CDP-101





1-go października 1982 roku w sklepach  Japonii i Europy w sprzedaży pojawił się pierwszy komercyjny odtwarzacz płyt CD (od 1983 roku także w USA).



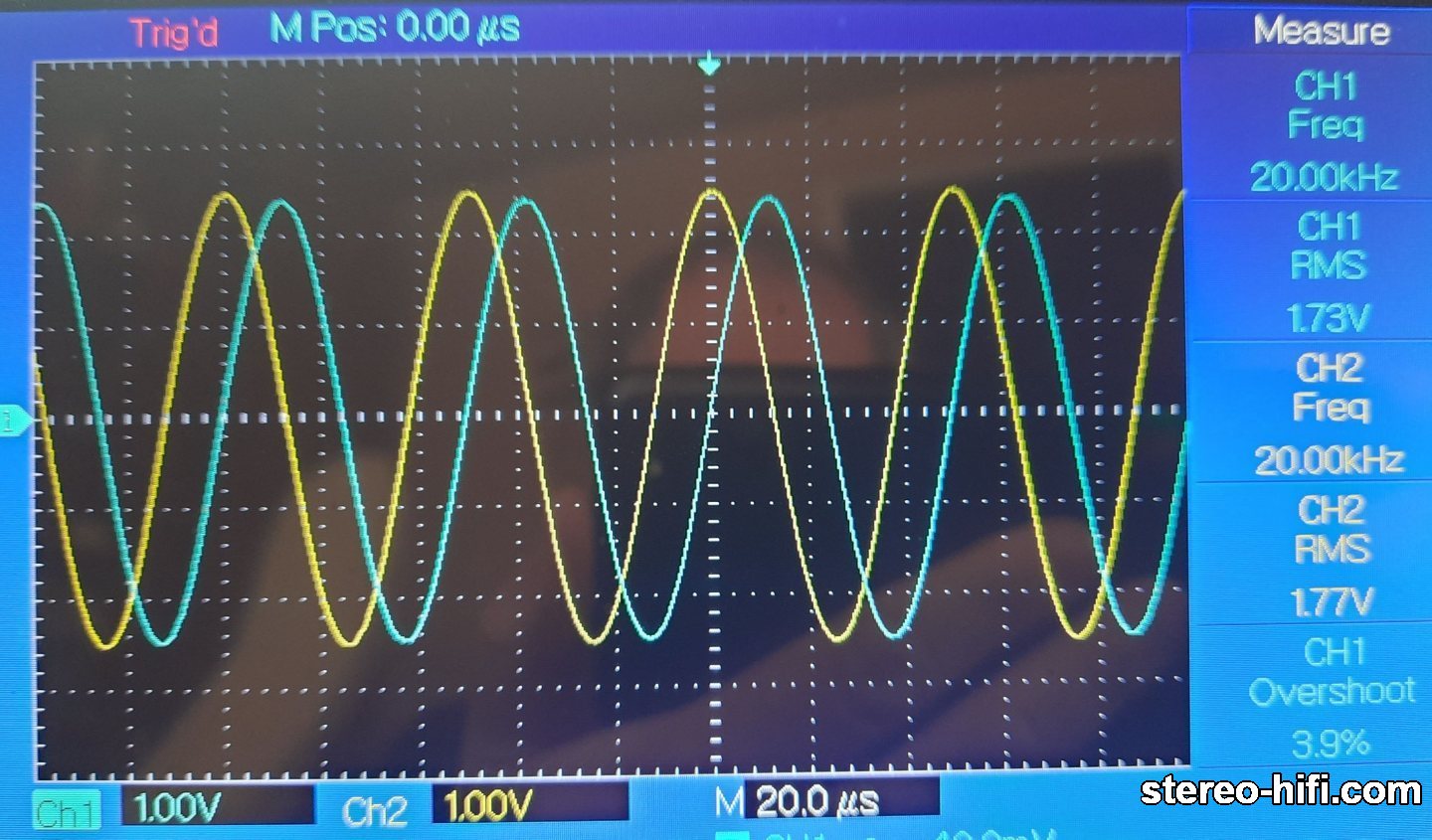

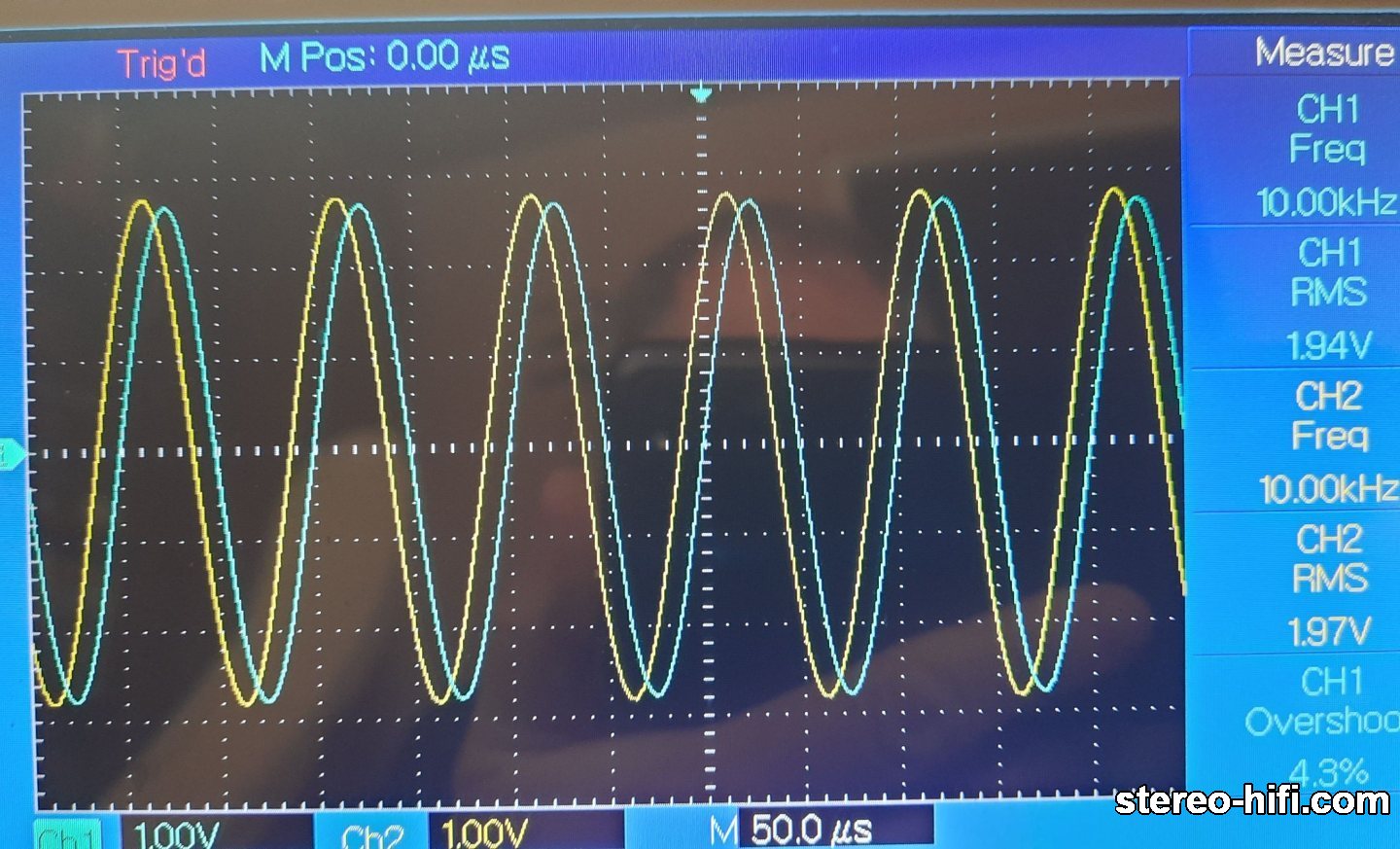

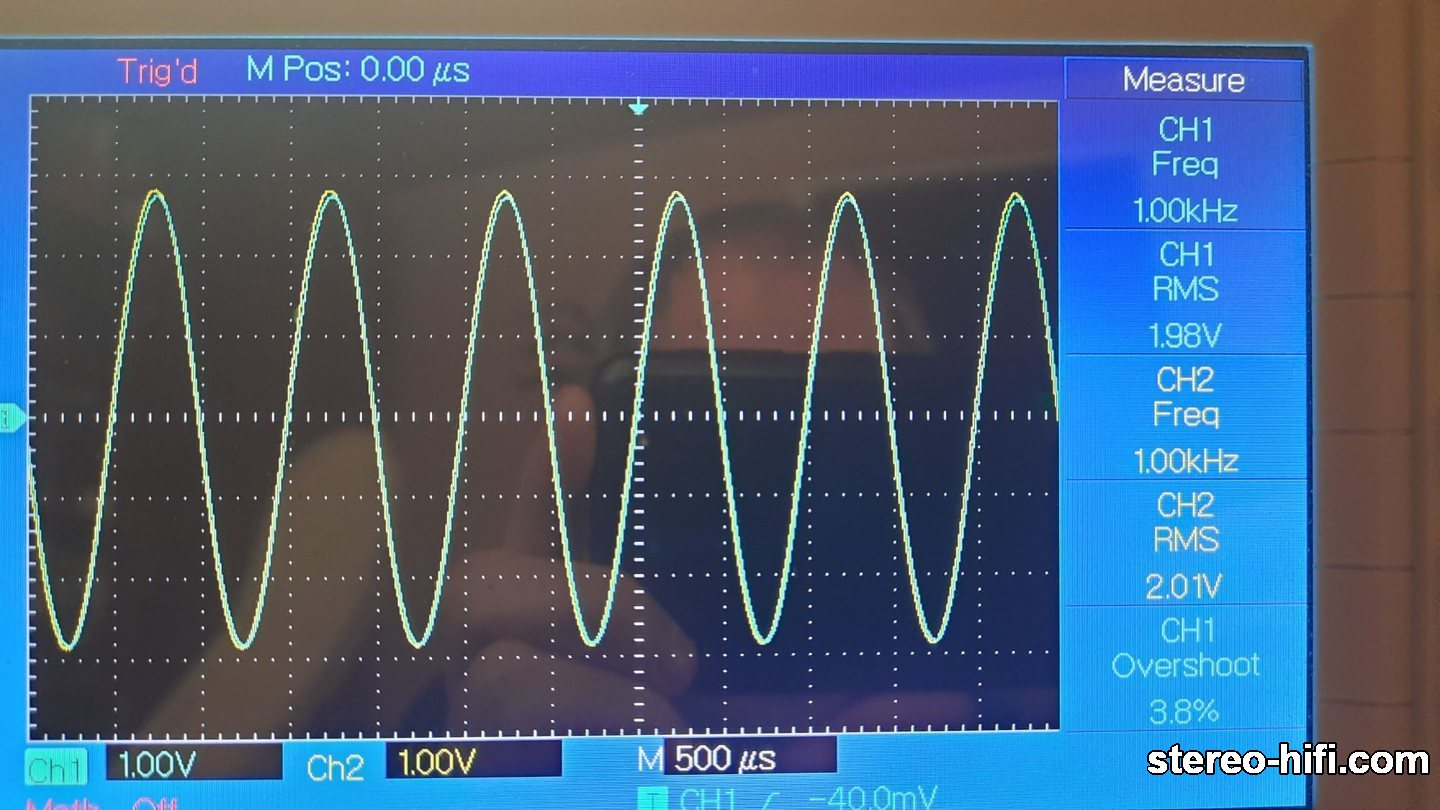

Parametry techniczne:

Pasmo przenoszenia:                     5 - 20000Hz (0.5dB)

Zniekształcenia harmoniczne:        0,004% (1kHz)

Dynamika:                                      >90dB

Separacja międzykanałowa:           >90dB

Stosunek sygnału do szumu:         >90dB

W&F:                                              poniżej mierzalnego limitu

Wyjście OUTPUT:                           2V rms

Słuchawki:                                      28 mW  32 ohms

Pobór prądu:                                  30W

Wymiary:                                        355 x 105 x 325

Waga:                                             7,6 kg



CD nie działa. Wewnątrz była kartka z opisem "Zgłupiała elektronika, nie działa otwieranie szuflady, czytanie płyty"

Spróbujemy coś z tym zrobić, a jeśli się nie uda będzie ładnie wyglądał na półce.











[andrzej-b74]







[andrzej-b74]

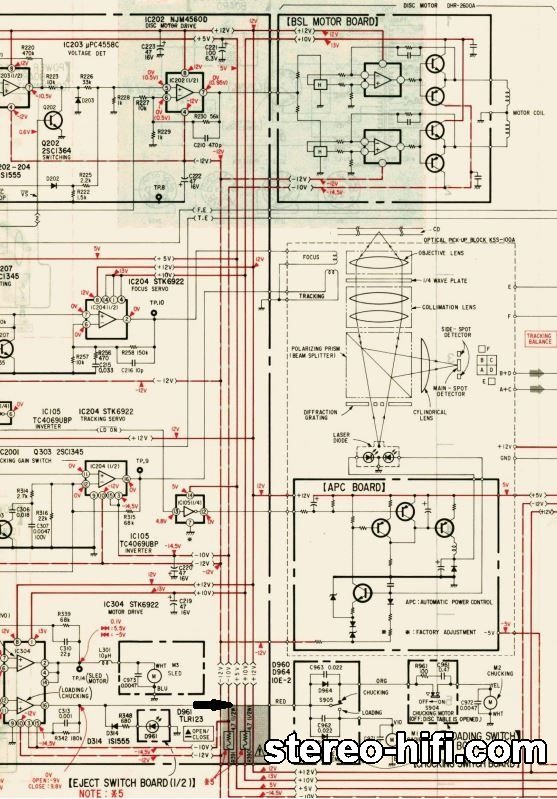

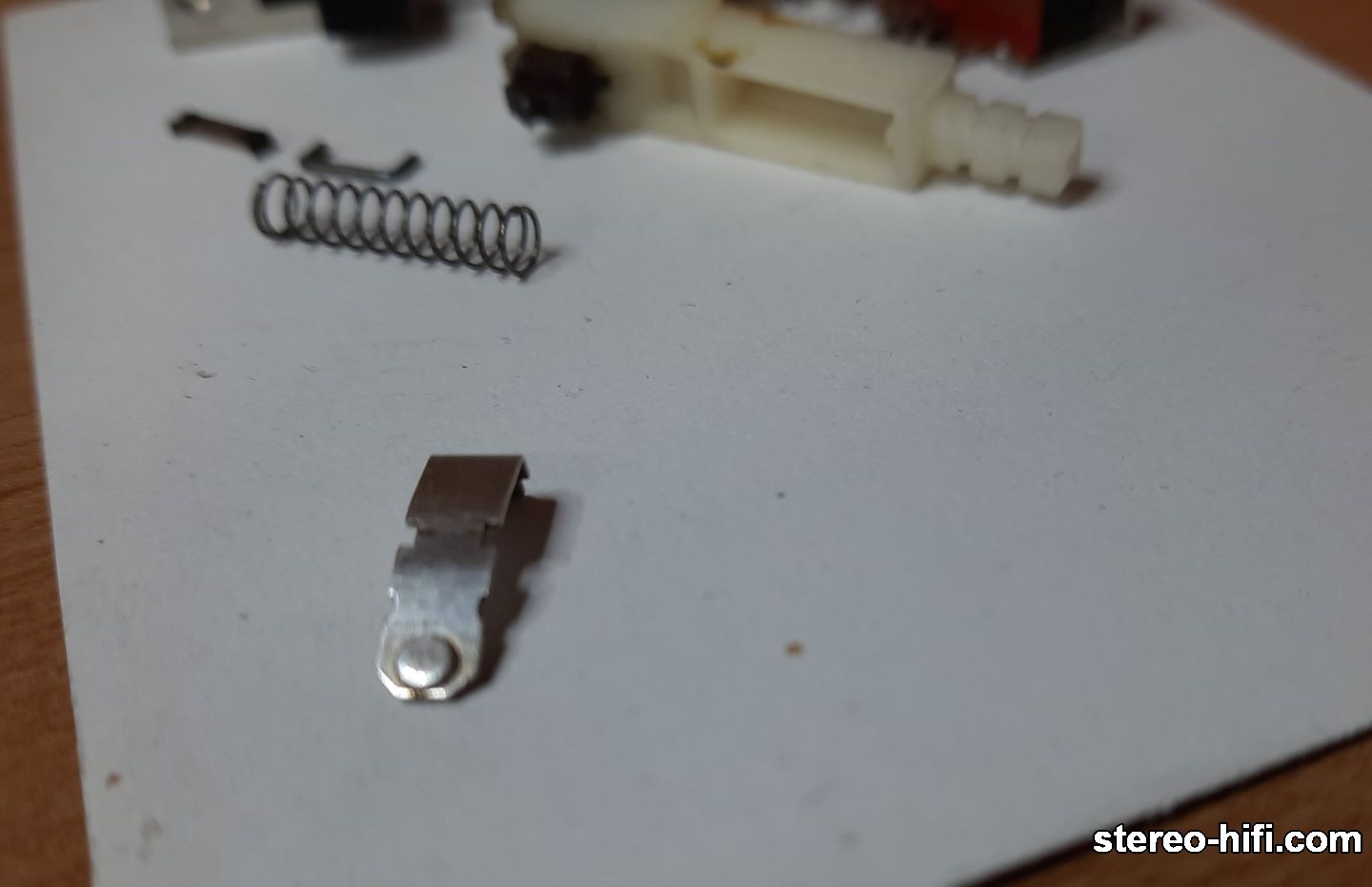

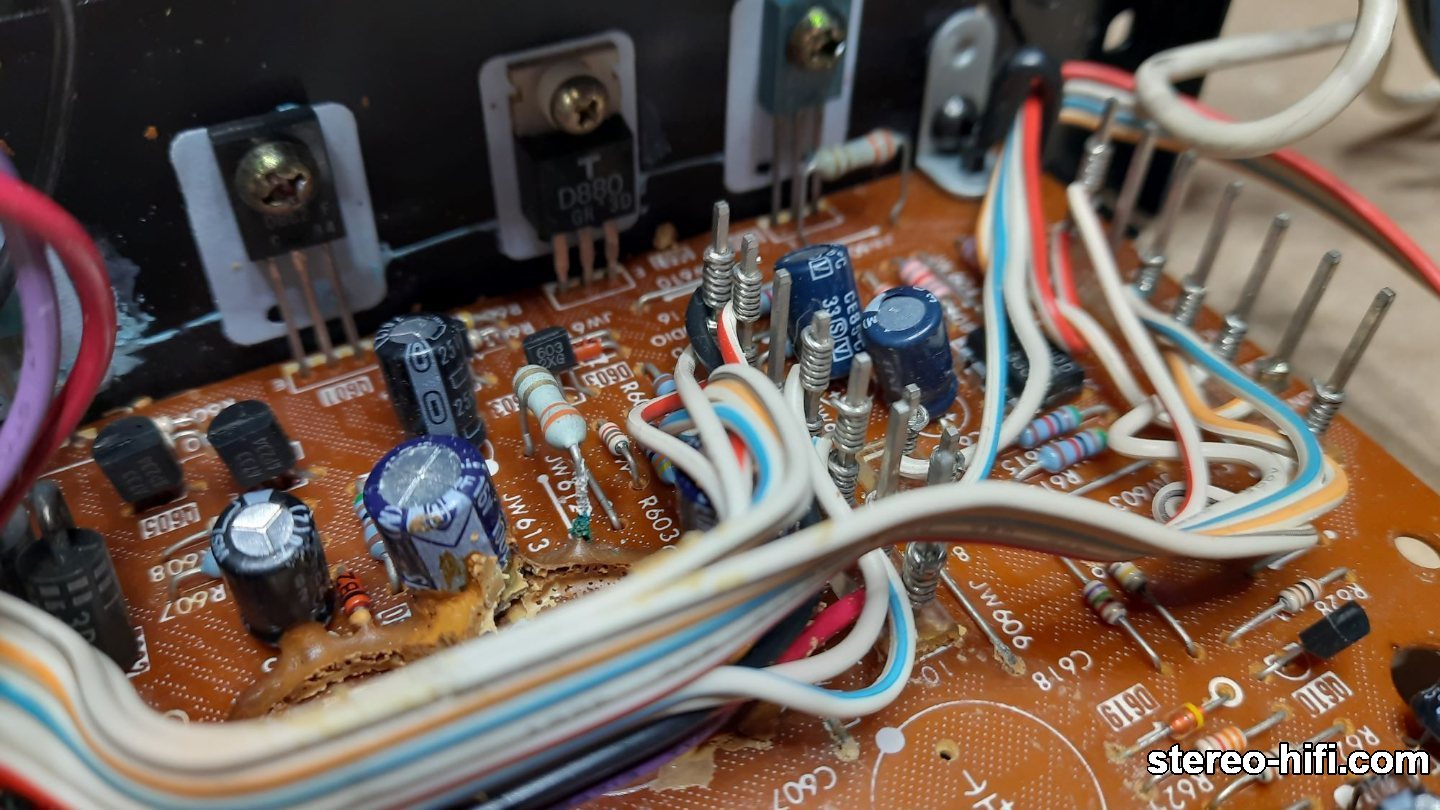

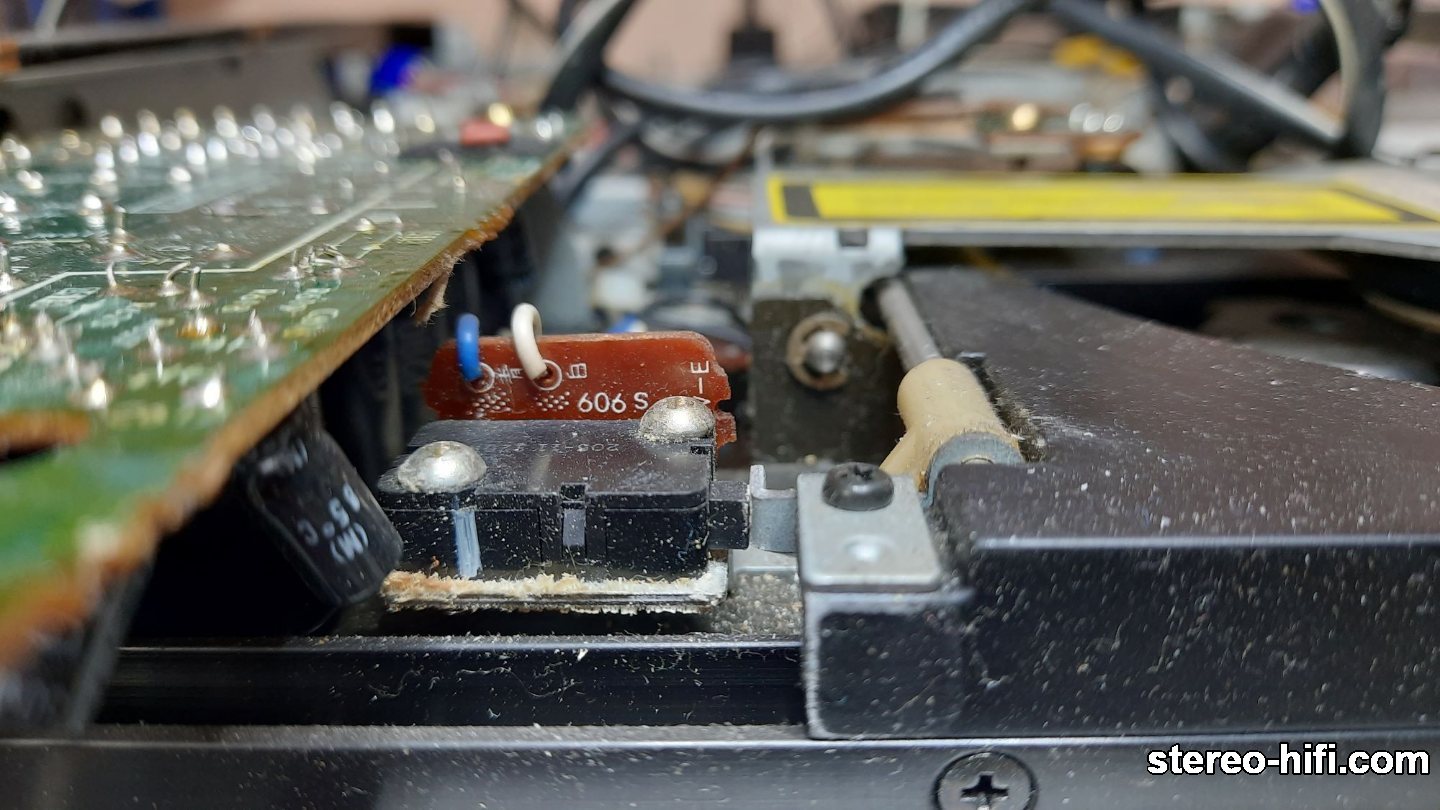

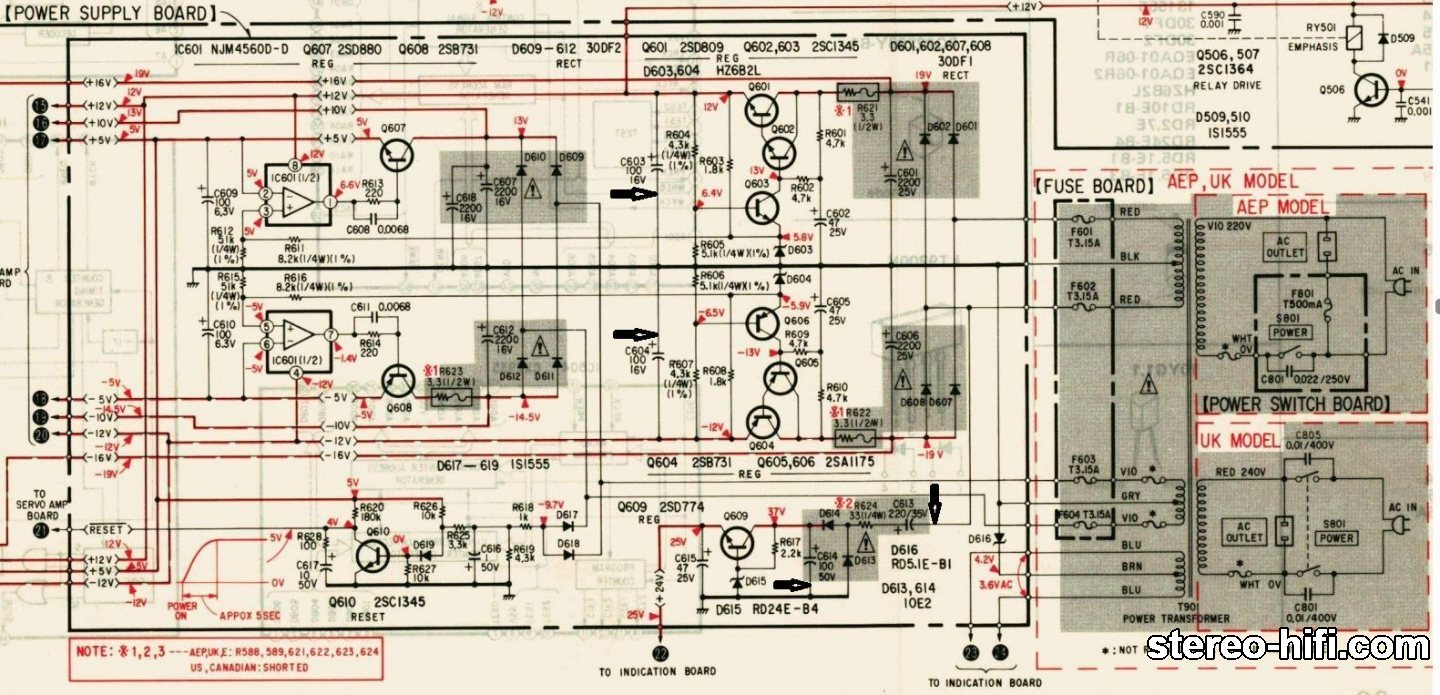

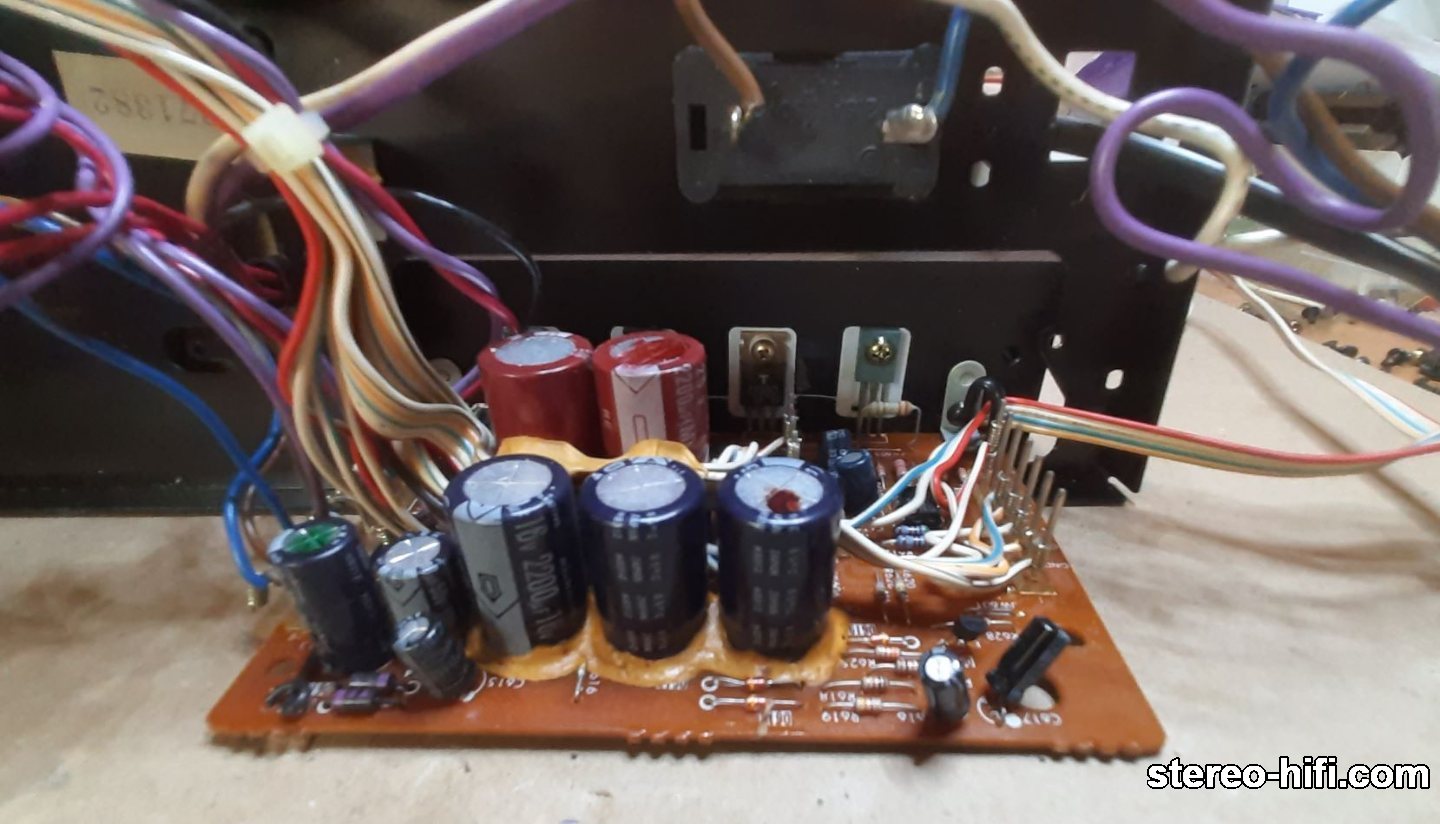

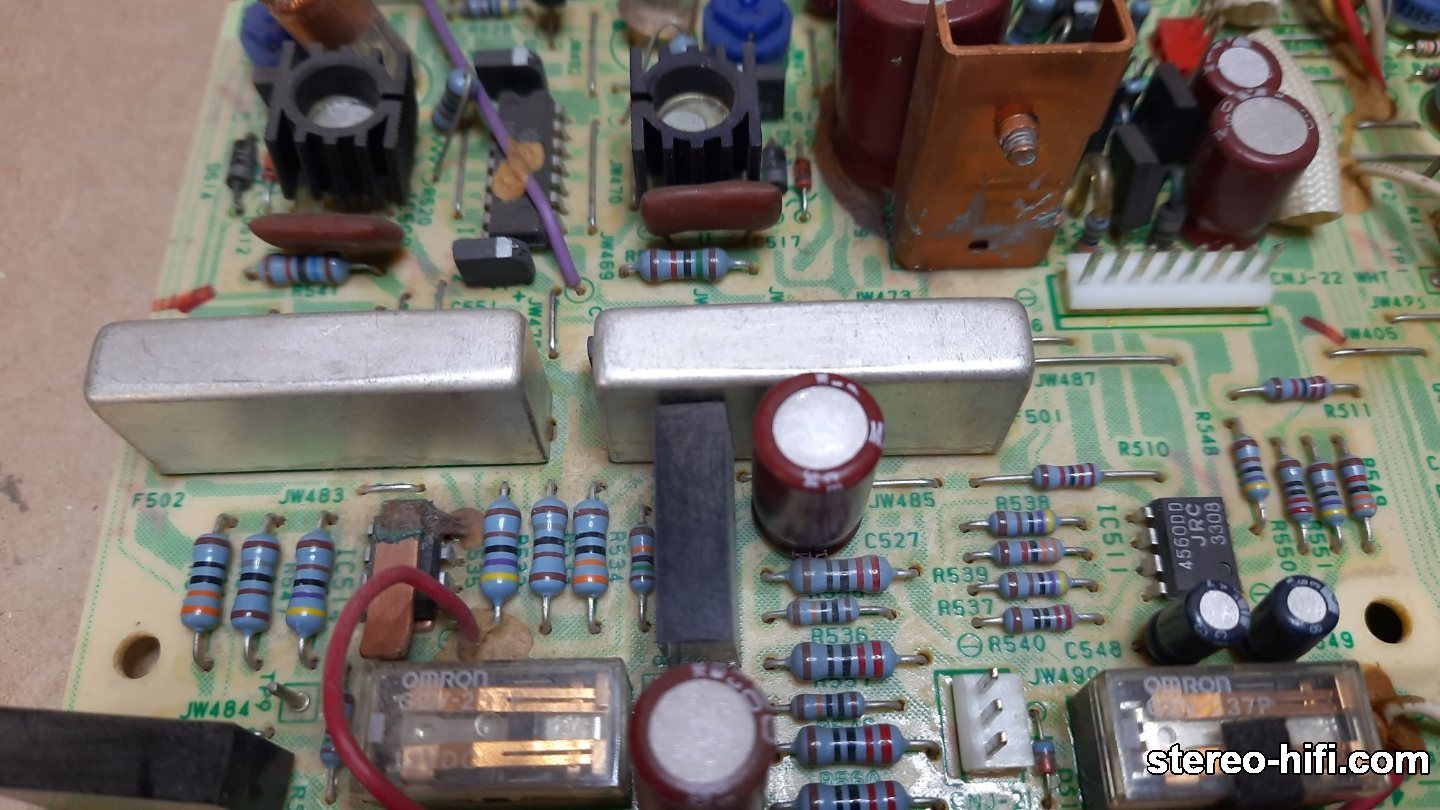

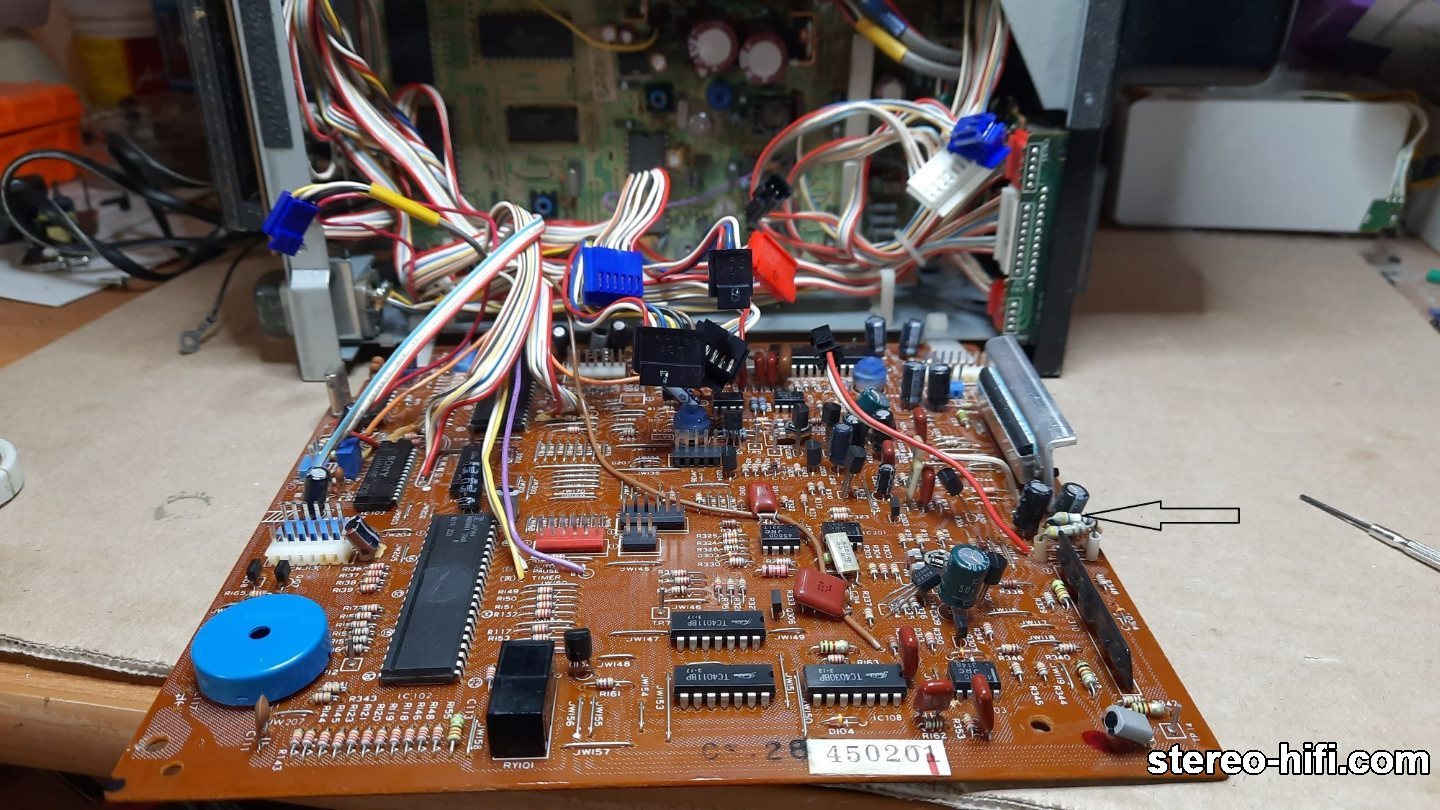

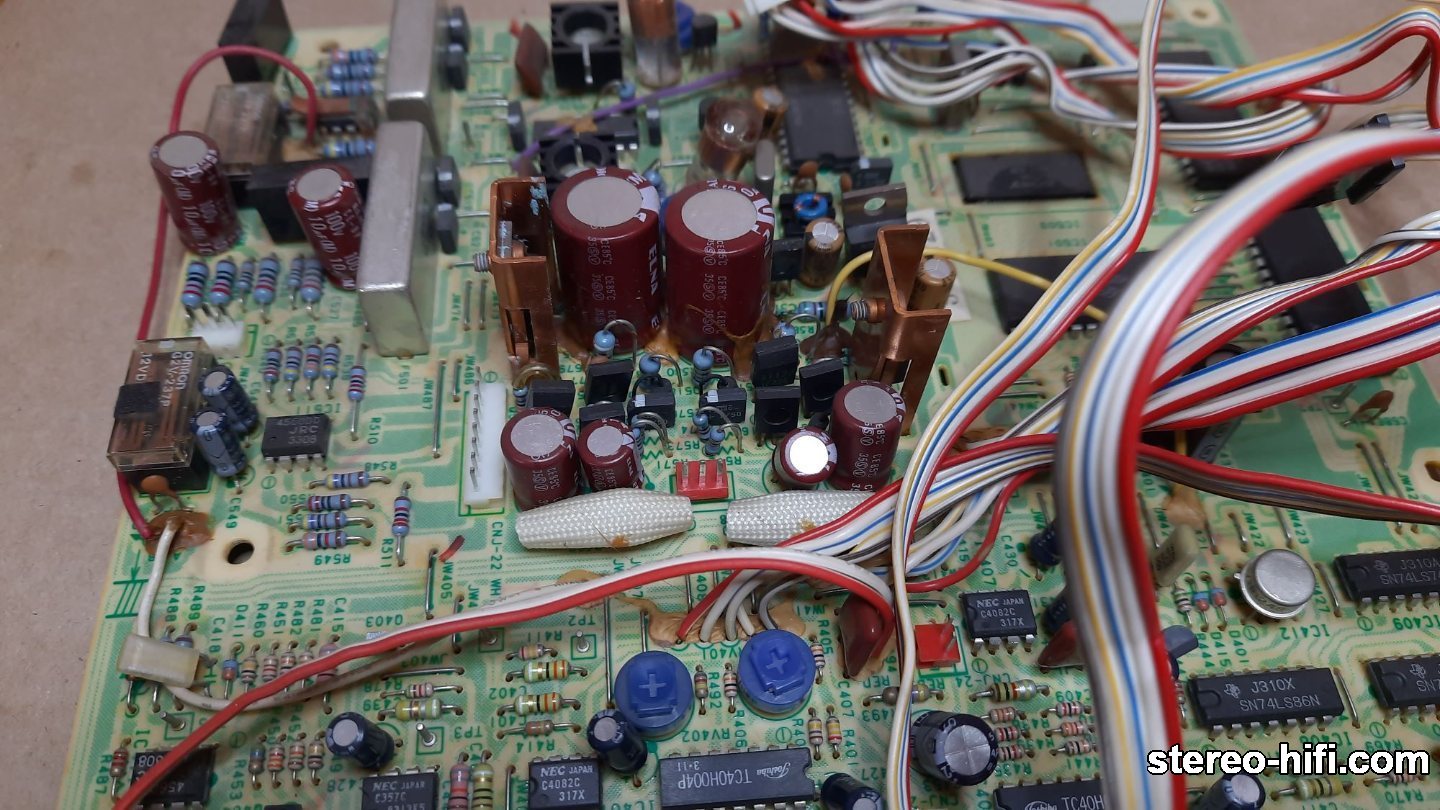

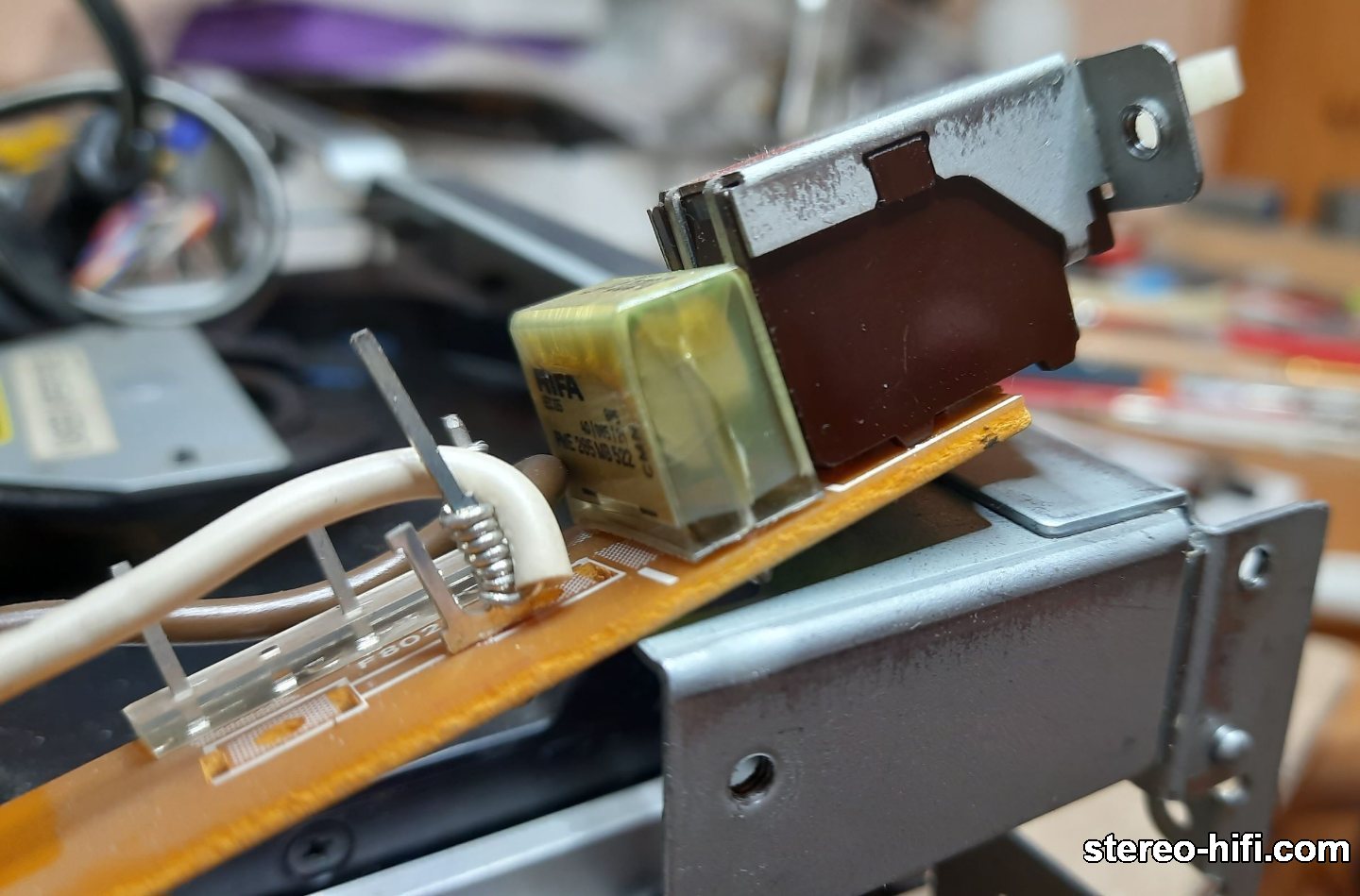

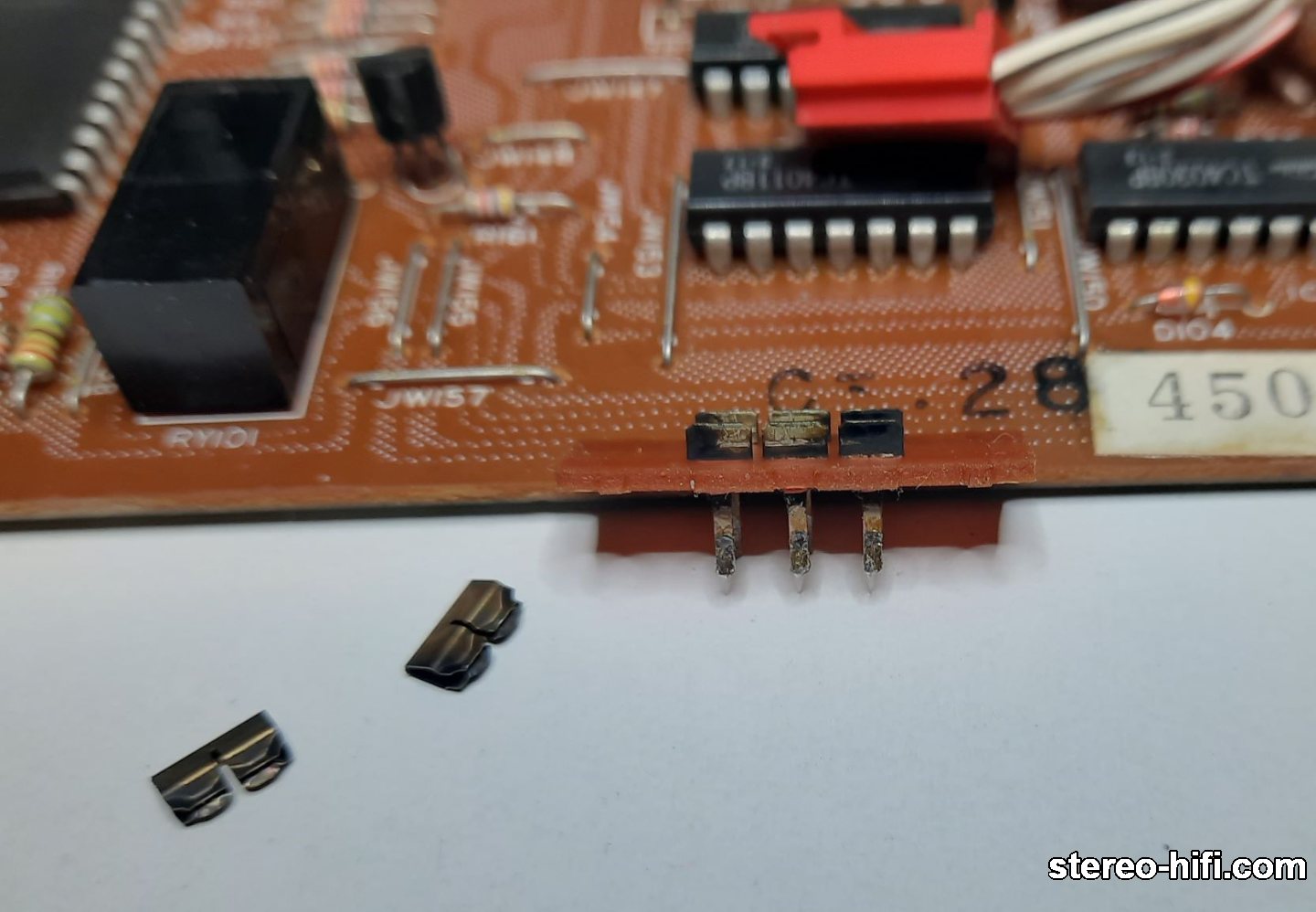

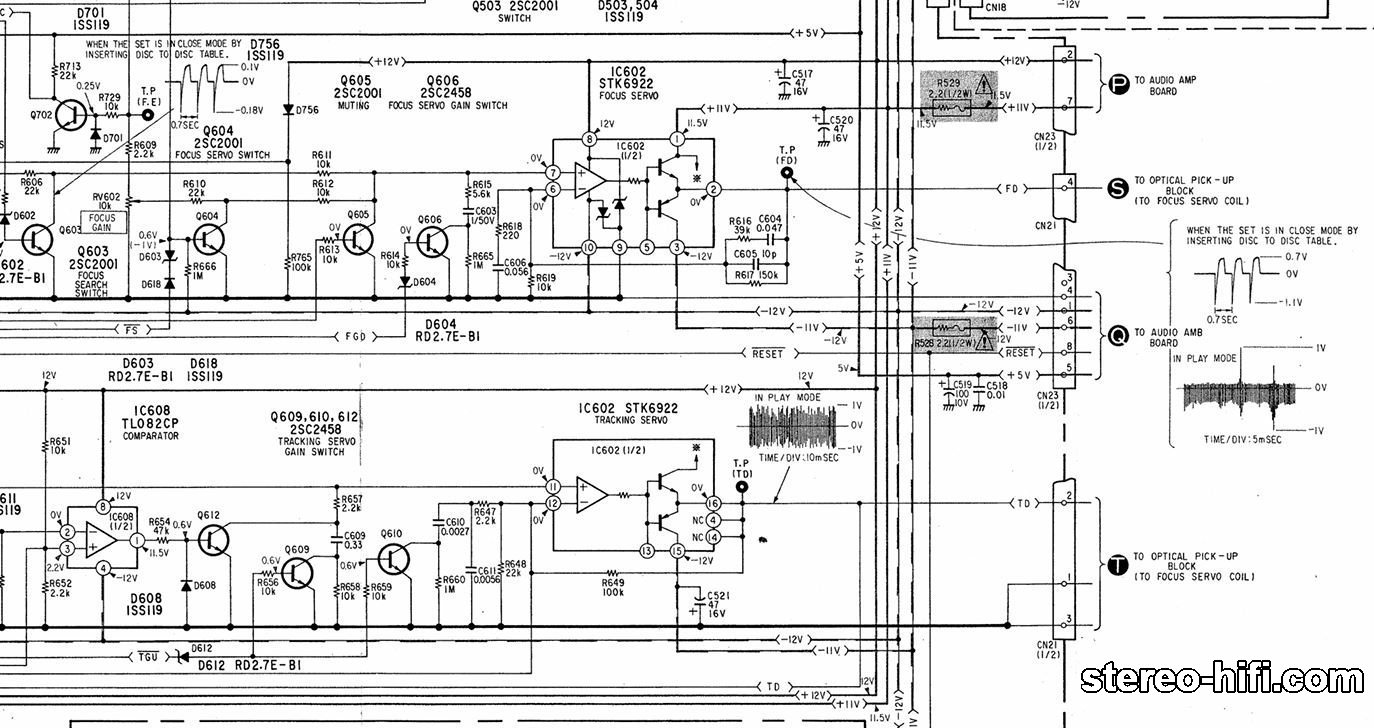

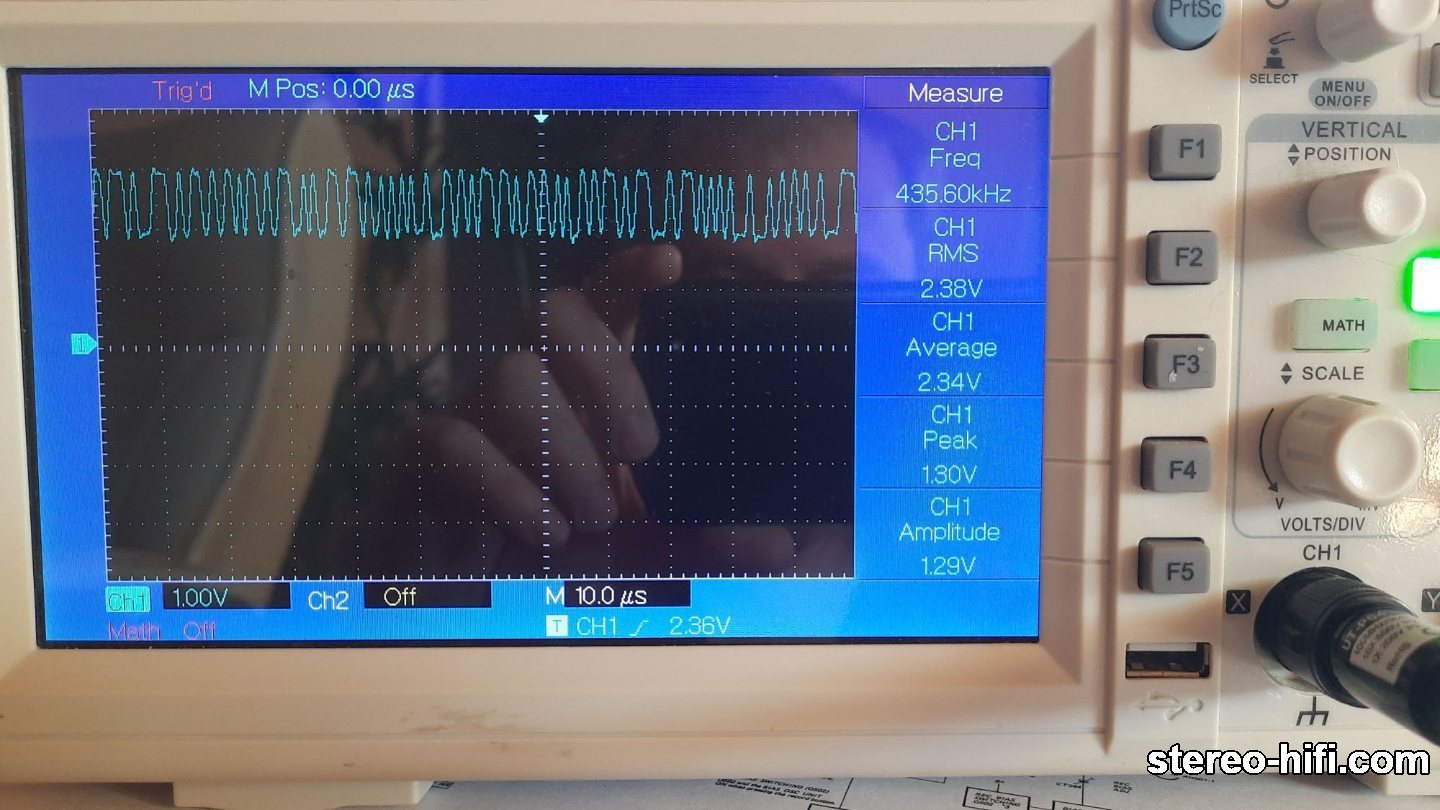

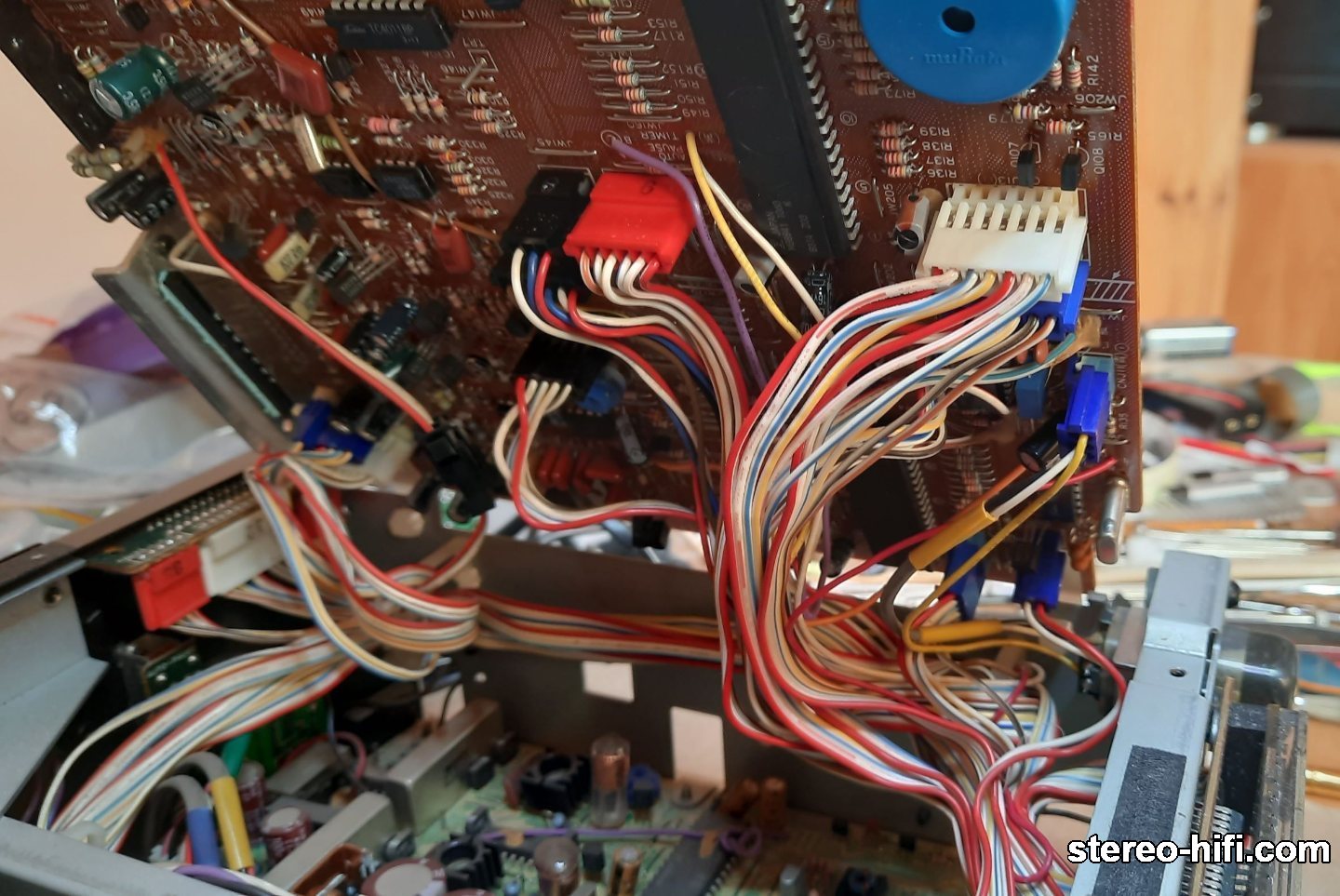

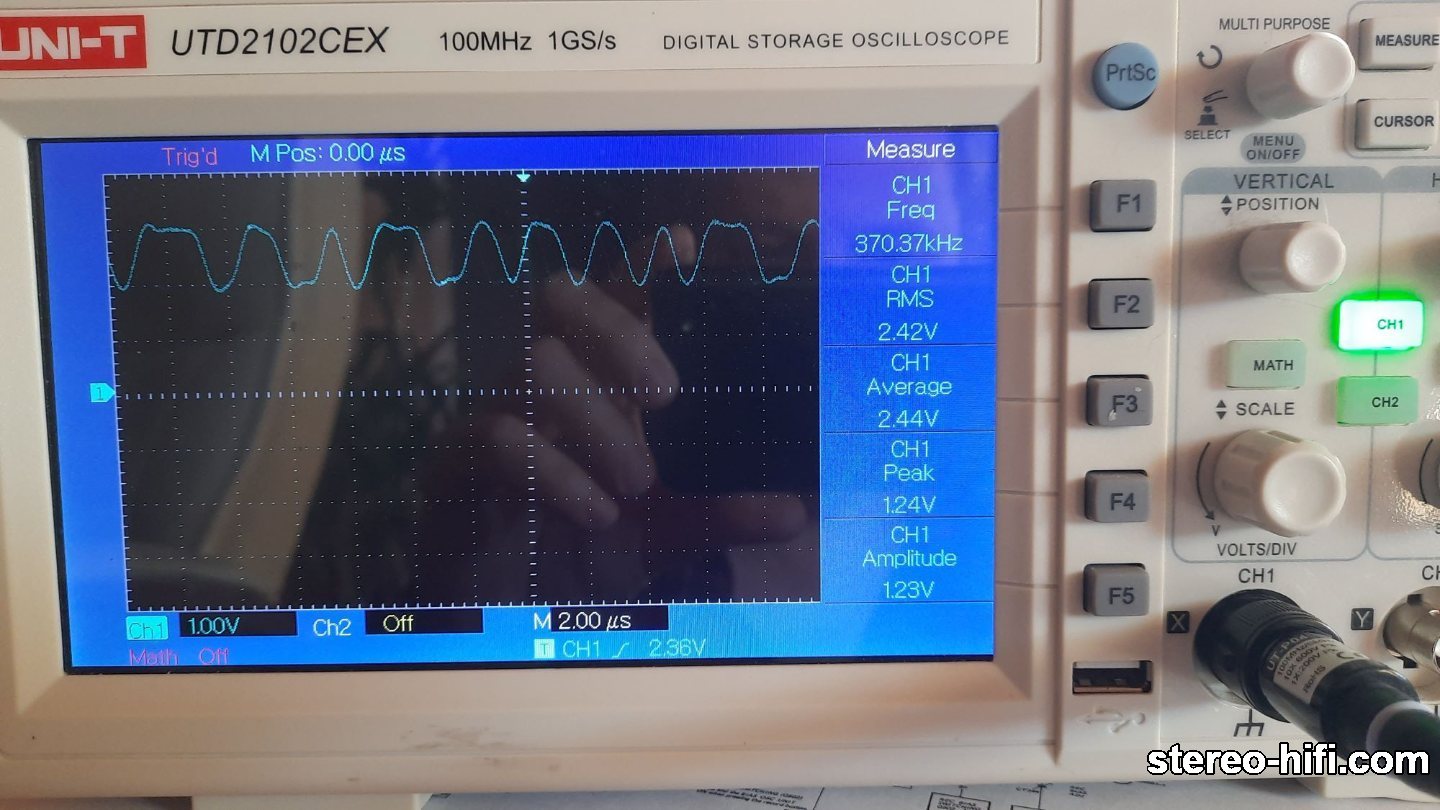

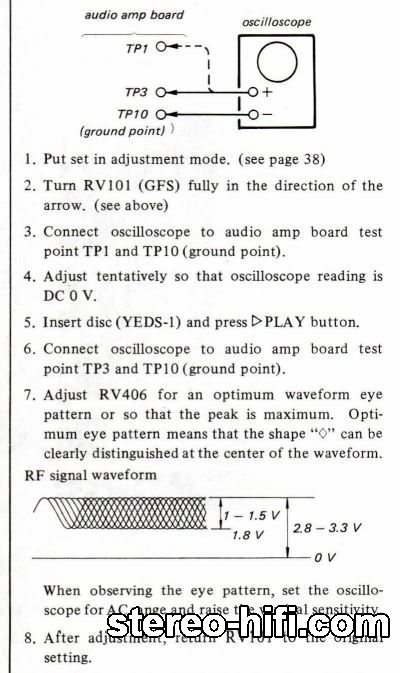

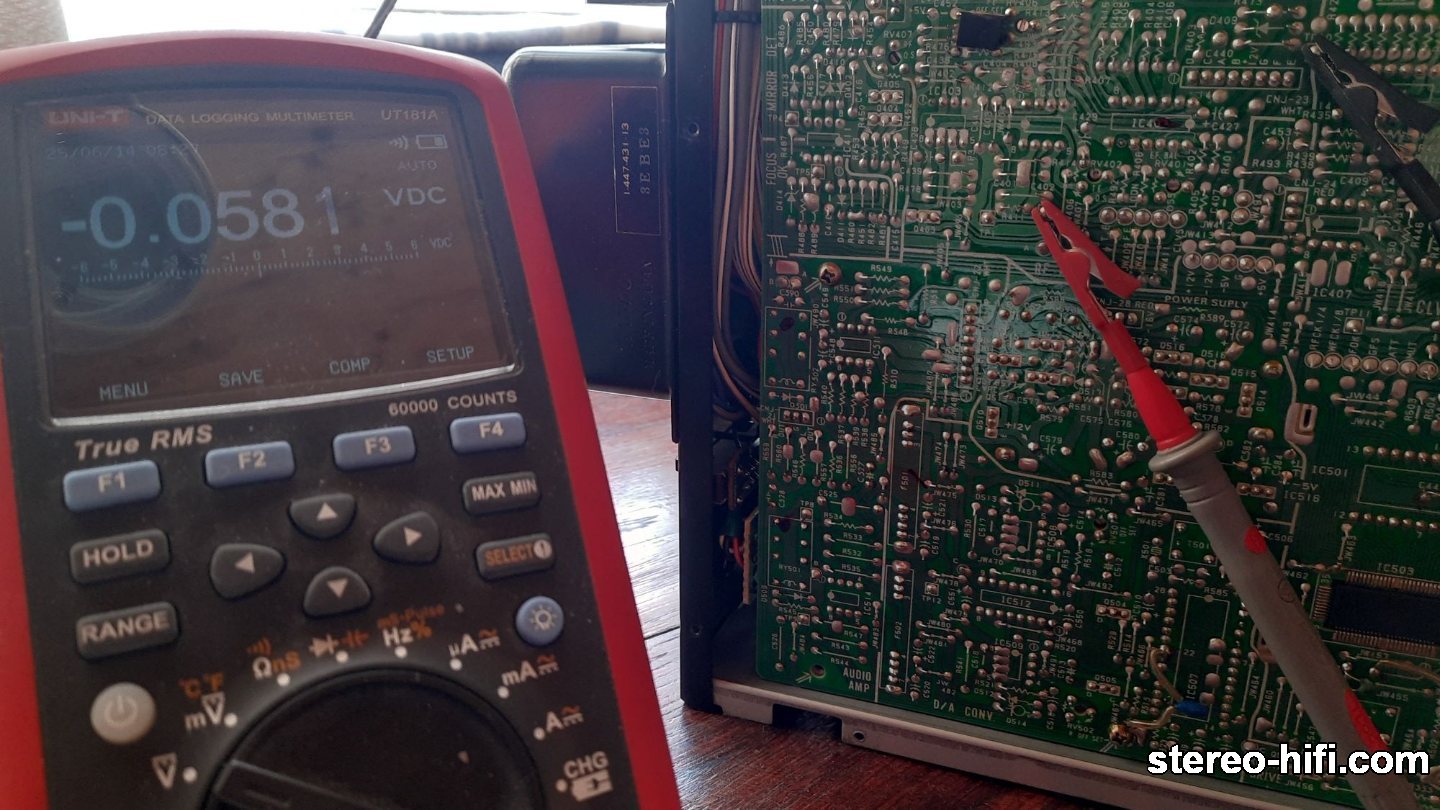

Nie włączałem go wiedząc, że nie działa poprawnie z kartki załączonej wewnątrz CD. Na początku czyszczenie, a po między usuwanie kleju udało się ustalić - pierwsze, uszkodzony rezystor R 391 (zmienił barwę na białą wydał mi się podejrzany) odcięte napięcia na linii -10V zasilającej układ IC 304 i IC 204, a także BSL motor. Układ IC 304 steruje silnikiem napędzającym głowicę oraz silnikami od tacki oraz podnoszenia i opuszczania docisku płyty, układ IC 204 steruje cewkami głowicy lasera "fokus, tracking" - czy dobrze to łapię, czy brak napięcia mógł jeszcze spowodować jakieś inne szkody, czy tylko to, że układ nie wystartował poprawnie. Drugi - uszkodzony kondensator filtrujący przy wyłączniku sieciowym. Trzeci - podczas usuwania kleju na płytce zasilacza sprawdziłem małe kondensatory i okazało się, że C 604 ze 100uF zwiększył pojemność aż do 2400uF, a C 603 miał poniżej 70uF, wymieniłem jeszcze C 613 i C 614. Czyszczenie przełączników - powyżej ze zdjęcia widać, że długo był nie przełączany. Zaskoczył mnie przełącznik sieciowy - po wyczyszczeniu nie widać śladów wypalenia - może to dobry znak -mało używany (wyłącznik jest taki sam jak w Akai GX-6).

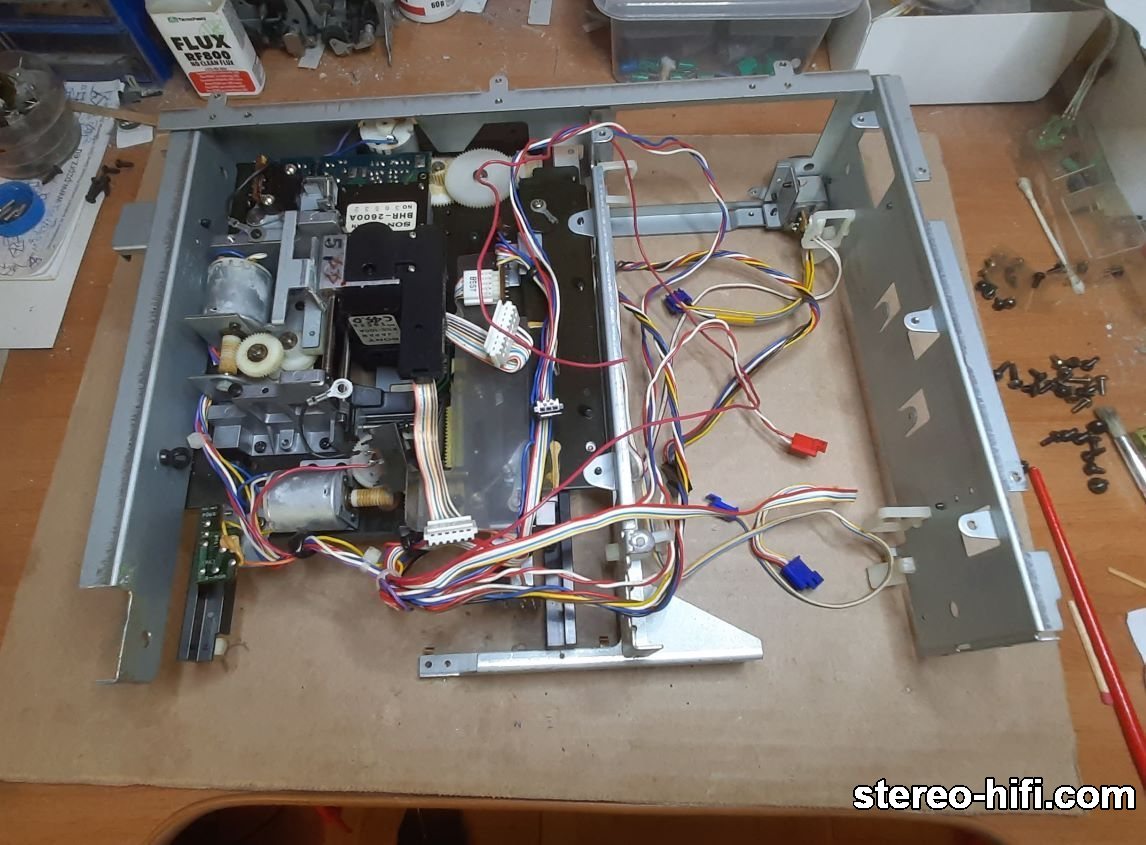

CD rozebrany jest na części pierwsze.
