Toshiba PC-X33/Aurex PC-E70

[sherlock]



Aurex PC-E70/Toshiba PC-X33



Zakup "złomka" wiadomo gdzie. Wygląd zewnętrzny nie powala. Mam nadzieję, że po oczyszczeniu panelu magnetofon będzie wyglądał zdecydowanie lepiej. Po włączeniu daje oznaki życia, tzn. zapala się oświetlenie szybki i nic poza tym. Po włożeniu kasety nie działają żadne klawisze funkcyjne.

Dane techniczne:

Type: 2-head, single compact cassette deck

Track System: 4-track, 2-channel stereo

Tape Speed: 4.8 cm/s

Heads: 1 x record/playback, 1 x erase

Tape Type: type I, CrO2, Metal

Noise Reduction: B

Frequency Response: 25Hz to 18kHz  (Metal tape)

Signal to Noise Ratio: 58dB

Wow and Flutter: 0.04%

Total Harmonic Distortion: 0.8%

Input: 70mV (line), 0.25mV (mic)

Output: 0.4V (line)

Semiconductors: 9 x IC, 56 x transistors, 74 x diodes

Dimensions: 420 x 110 x 280mm

Weight: 5kg







[sherlock]

Sterowanie nie działa. Jak na razie mierzę napięcia i wydaje się, że do chwili obecnej jest w porządku. No prawie w prządku bo sprawdzam trochę po omacku bez schematu. Napięcia zasilające poszczególne układy występują a w aplikacjach patrzę na dopuszczalny zakres napięć zasilających.

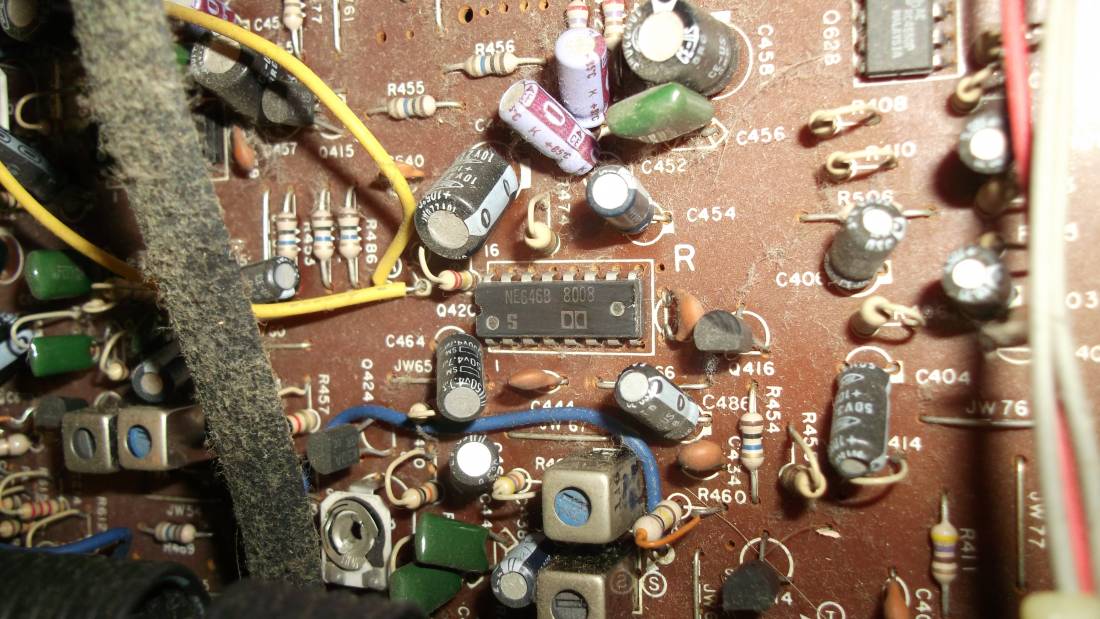

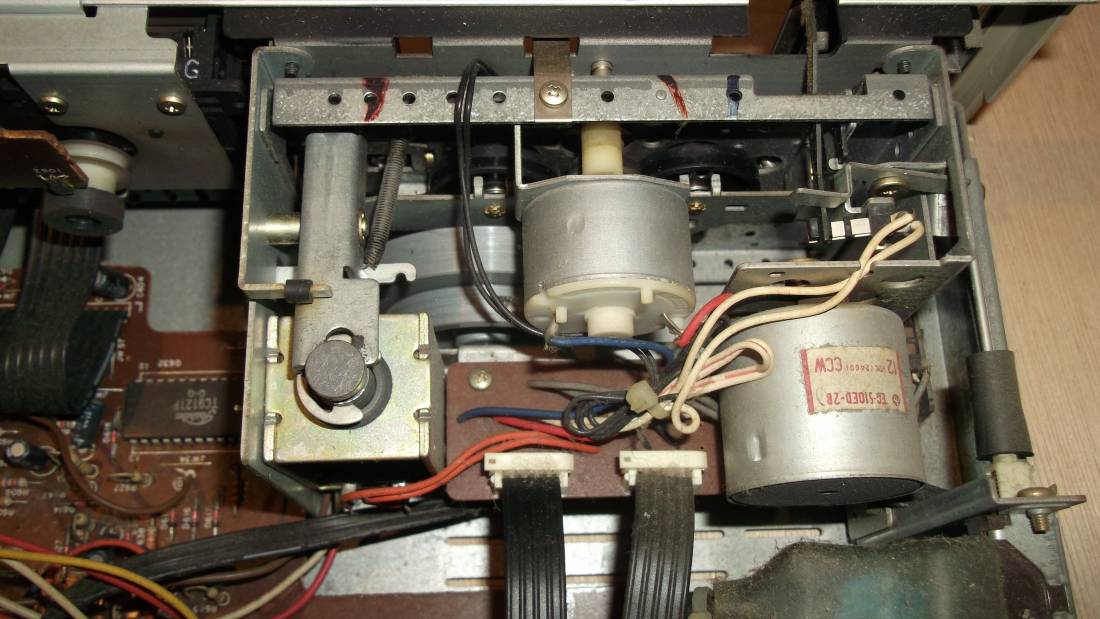

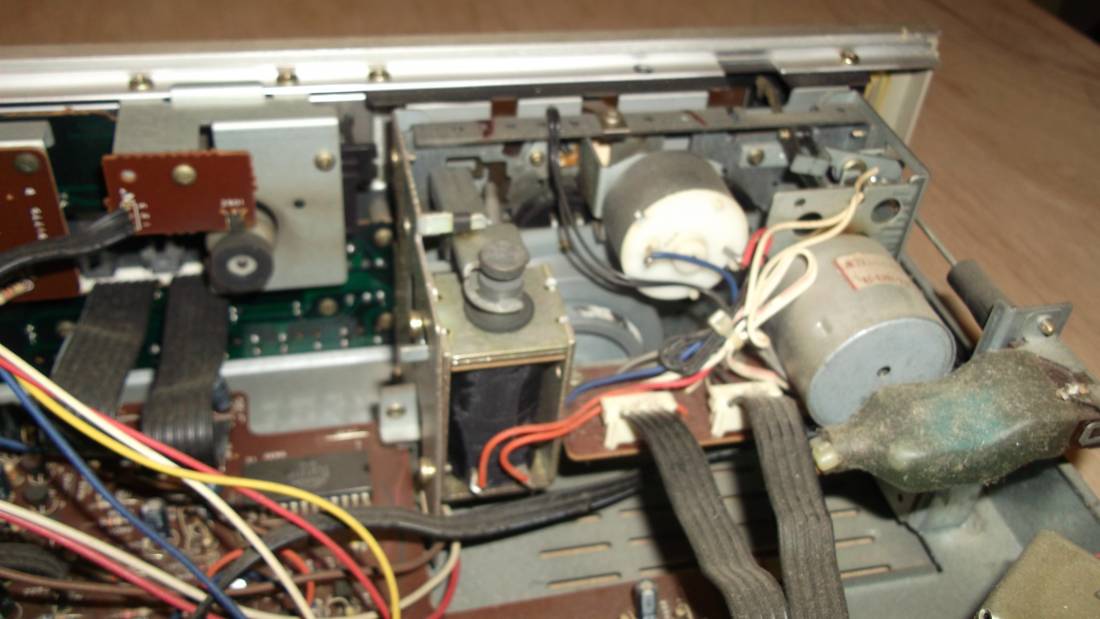

Trochę zdjęć "brudasa" w środku:

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

[sherlock]

Znalazłem przyczynę niedziałających klawiszy. Brakuje elementu, który po zamknięciu powodowałby zwarcie styków z boku mechanzmu. Coś trzeba będzie dosztukowac.

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Na powyższym zdjęciu do elementu oznaczonego zieloną strzałką winien być umocowany "przedłużacz" (?)

Po ręcznym zwarciu klawisze działają i podświetlane są na różne kolory.

Teraz pozostanie posprzątanie w środku i skombinowanie paska.

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto

Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto
