Fonica G603 "Bernard"

[Krecik]

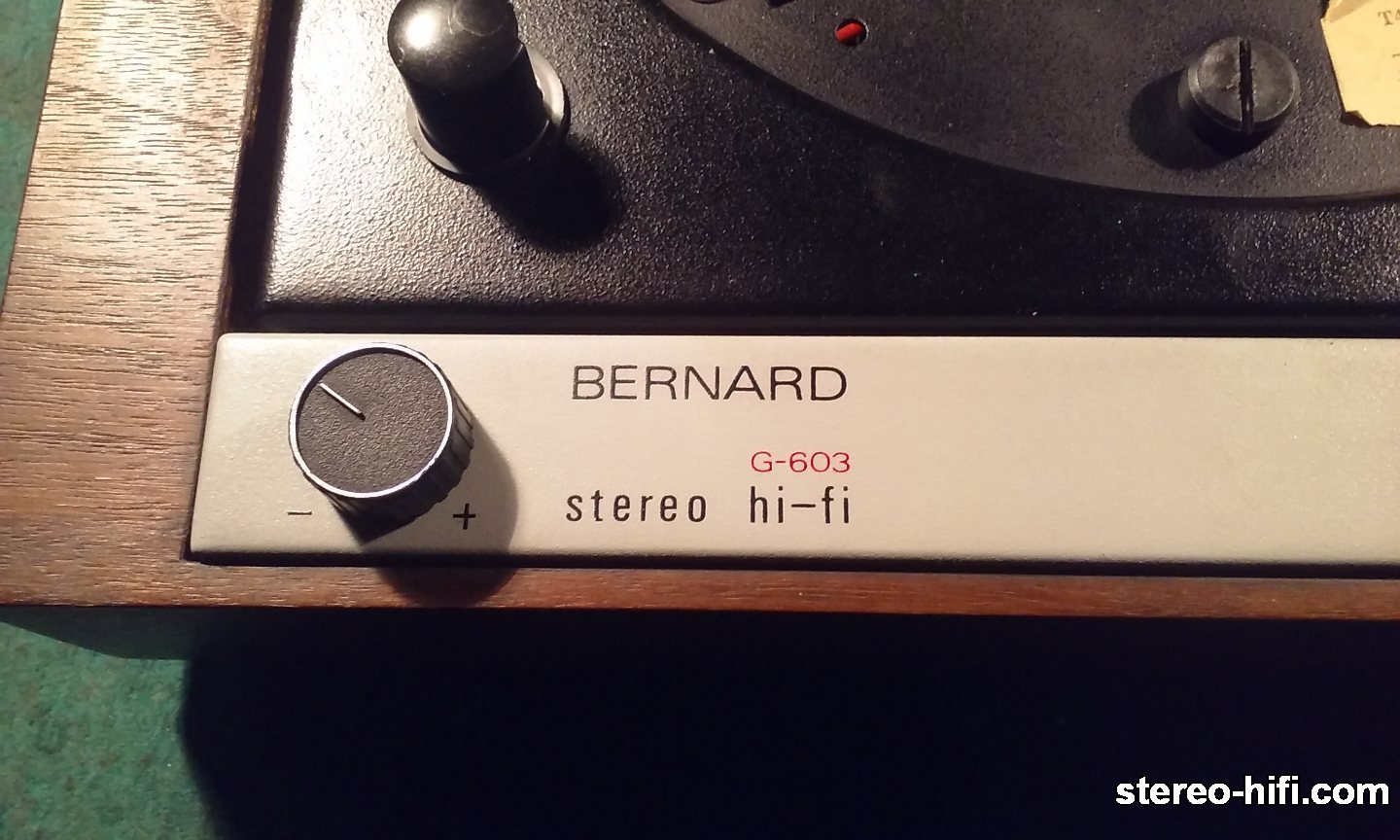

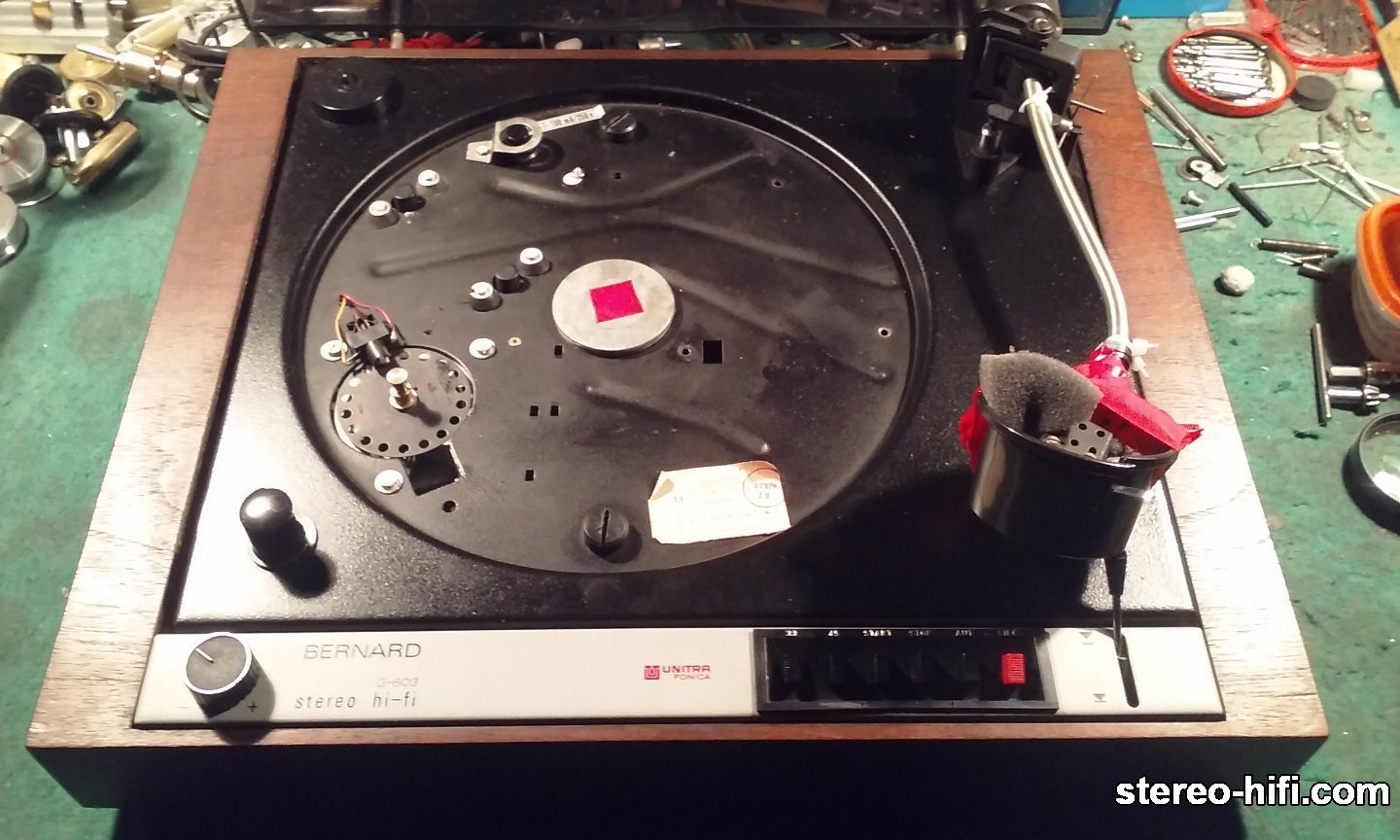

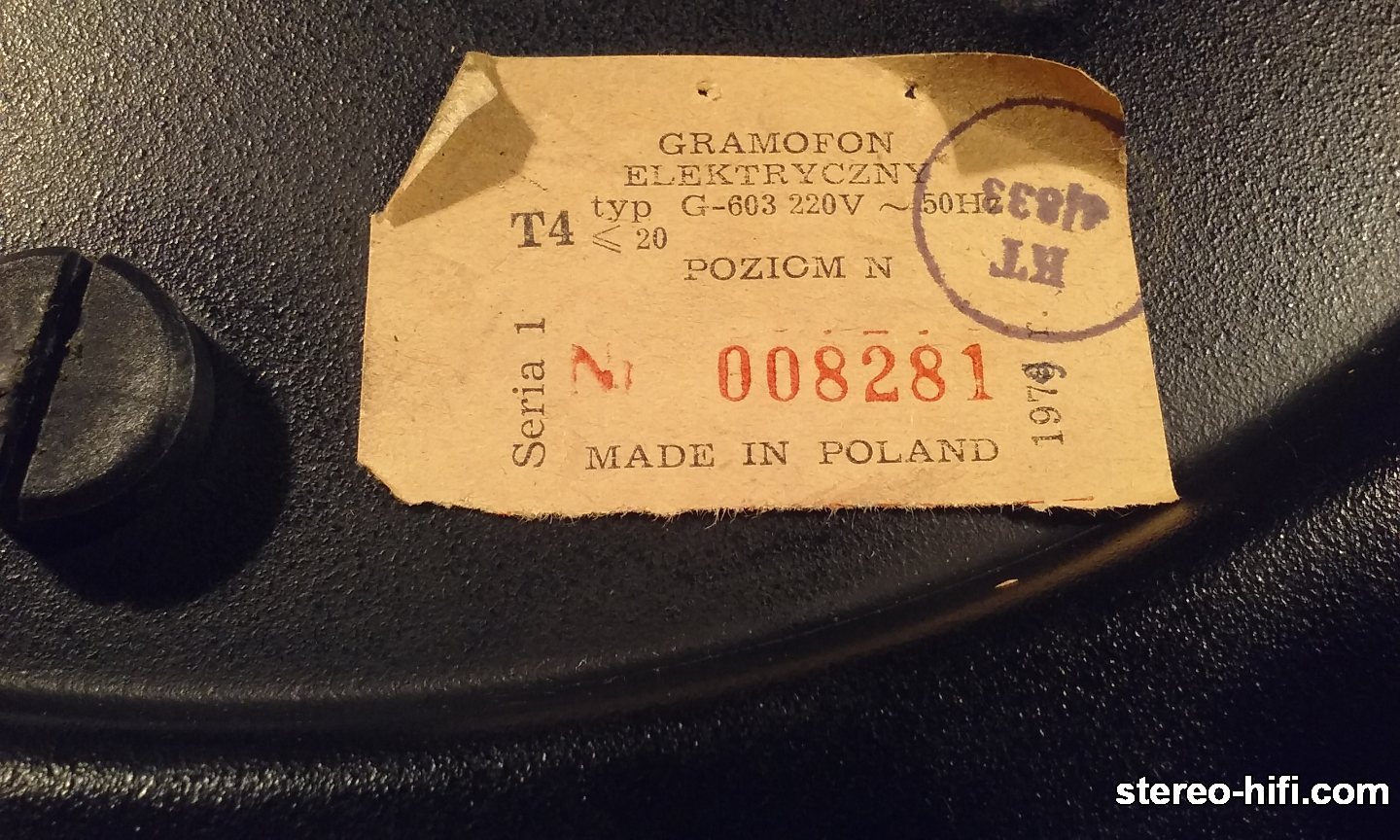

Trafiło do mnie wczesne (?) wcielenie Bernarda spłodzone w widocznych bólach pod oznaczeniem G603:

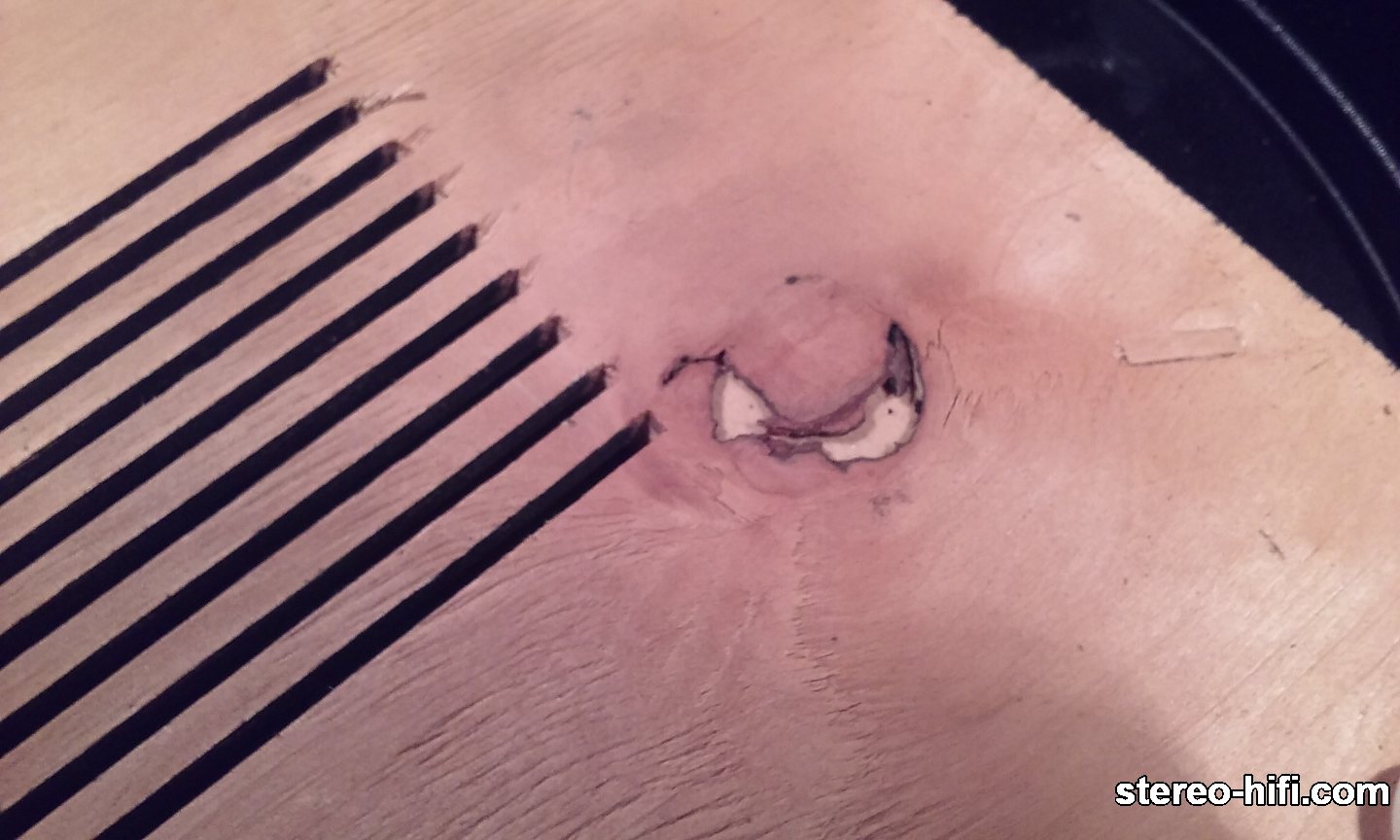

Że zacytuję klasyków: "no dziewnianna deska a w niej SĘK...":

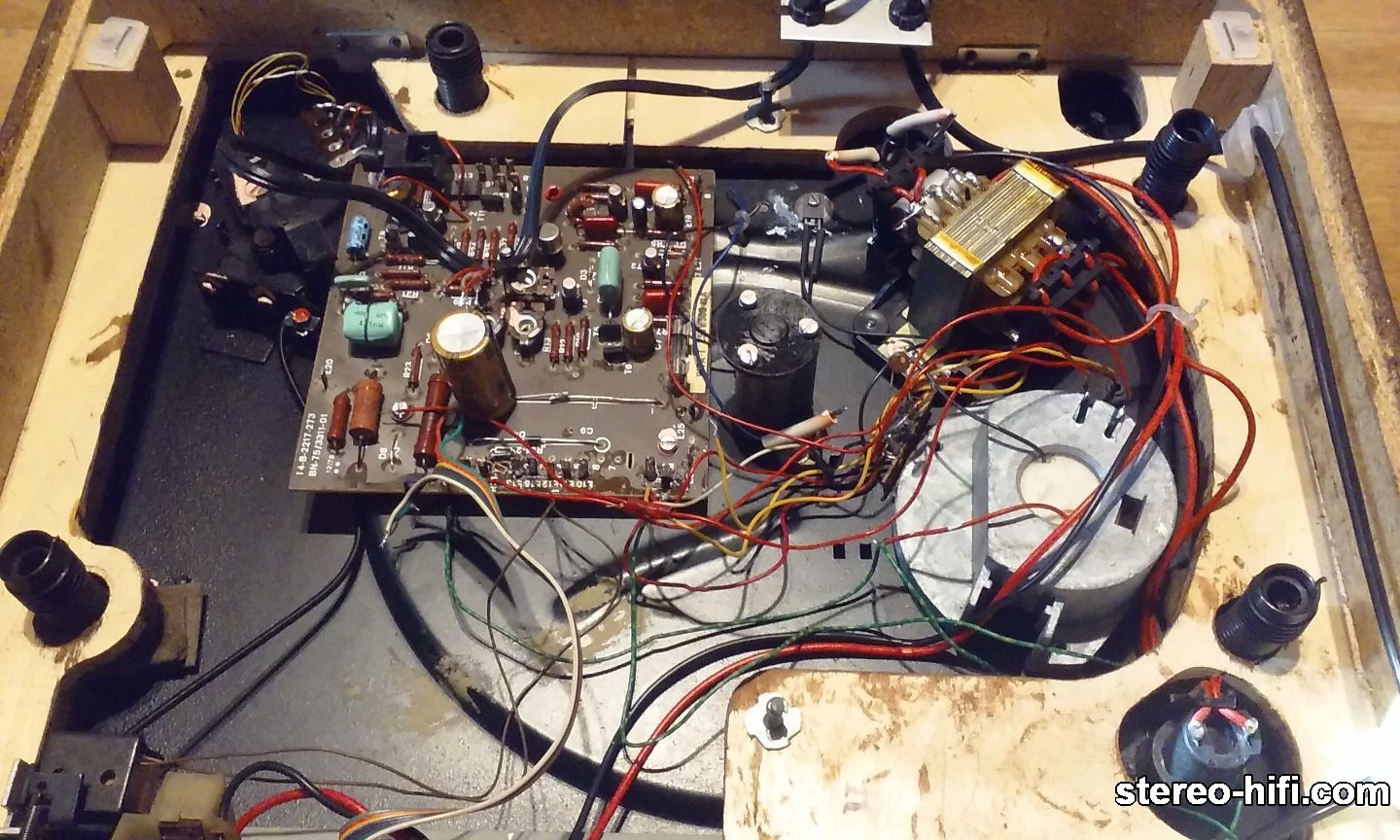

I żeby to tylko ten jeden... W środku niemal cały tartak:





To jest tak fabrycznie wykonane. Znaczy odwalone na szybko, widać plan ilościowy był priorytetem. Oby grało...

Drugi sęk to taki, że nie zawsze grało i teraz też nie gra.

Do maxa uproszczony zasilacz z jedną diodą prostowniczą, smażącymi się opornikami 2W i diodą Zenera 10V, której odłączenie niszczy cały układ. A takie odłączenie jest możliwe, bo jest zamontowana na cienkich i łamliwych przewodzikach daleko od płytki, gdyż grzeje się okrutnie. Więc śrubą do stalowej blachy chassis ją złapano, dwa druty byle jak i z głowy...

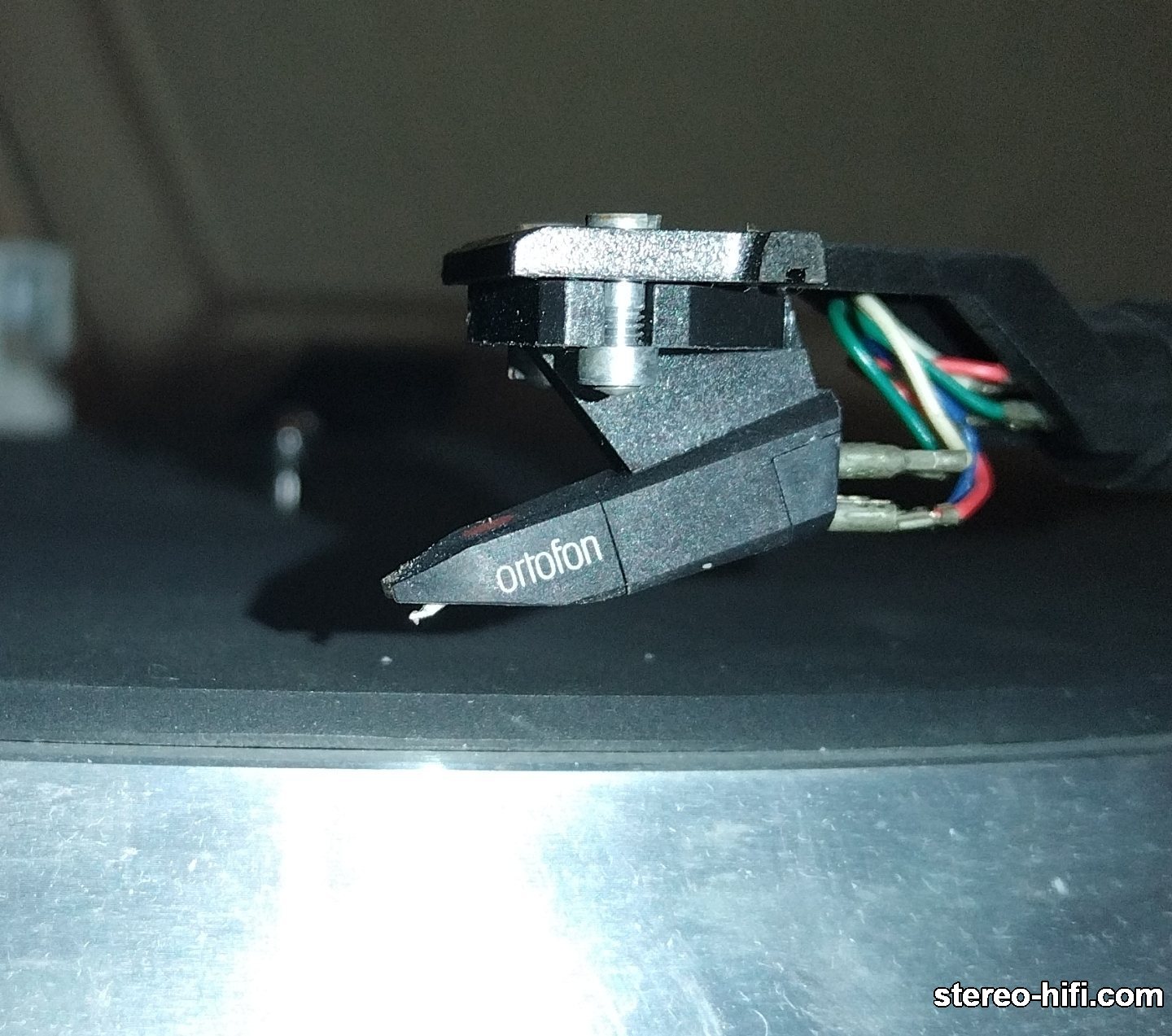

Właściwie to wszystkie druty są tu poprowadzone byle jak. Zagadkowa jest też łączówka pośrednia przewodów biegnących do niej od wkładki w ramieniu, a z niej dodatkowym odcinkiem przewodu ekranowanego do płytki i dalej z tych samych końcówek lutowniczych na zewnątrz jako wyjście sygnału audio. No tak - przewody od headshella są za krótkie o jakieś 2 cm, żeby sięgnąć bezpośrednio do płytki.

Od wyjścia z osi ramienia do wspomnianej łączówki są łyse, nieosłonięte, nieskupione, nieekranowane, jakieś ich 10 cm tak sobie straszy golizną. A trafo sieciowy niedaleko...

Popatrzyłem sobie na schemat tego wyrobu i "zasępiłem się strasznie" .

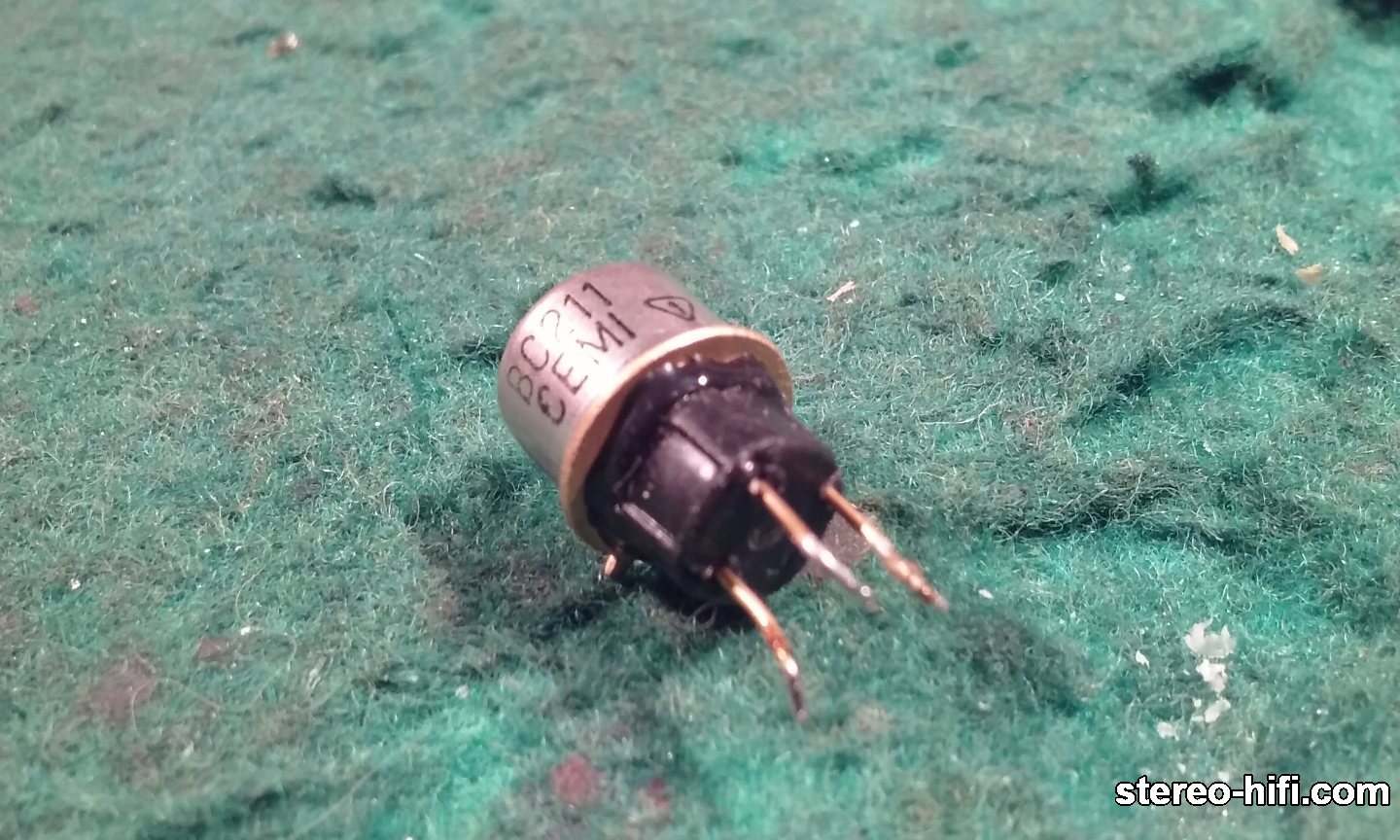

BC211 spółkuje Darlingtonem z BC148 jako końcówka prądowa stabilizatora silnika. To się nie mogło udać:





Prócz tego, że krajowe BC211 były/są kapryśne i zawodne, to jeszcze ten przysmażony z obrazka (ze znakiem jakości!) wykazuje się h21e równym 25@Ic=1mA. Przy 100mA już wcale nie jest tranzystorem, tylko osłabiaczem prądu własnej bazy. Jego wspólnik, tandetny BC148 nie zdzierżył takiego przymusu i założył bunt+strajk. Toteż zatrudniłem nową ekipę: BC337-40 Dioteca i BD135 "de domo nie wiadomo", ale ładny i parametry ma w porządku: beta 245 i prąd kolektora 2A wytrzymuje bez jęków (katalogowo podano 1A, ale gdyby się wykopcił przy tym 1A, to uznałbym go za szmelc). Żeby nie skwierczał w trudnych chwilach to dostał stosowny radiatorek. Fabryczny BC211 nie miał żadnego takiego studzącego sojusznika.

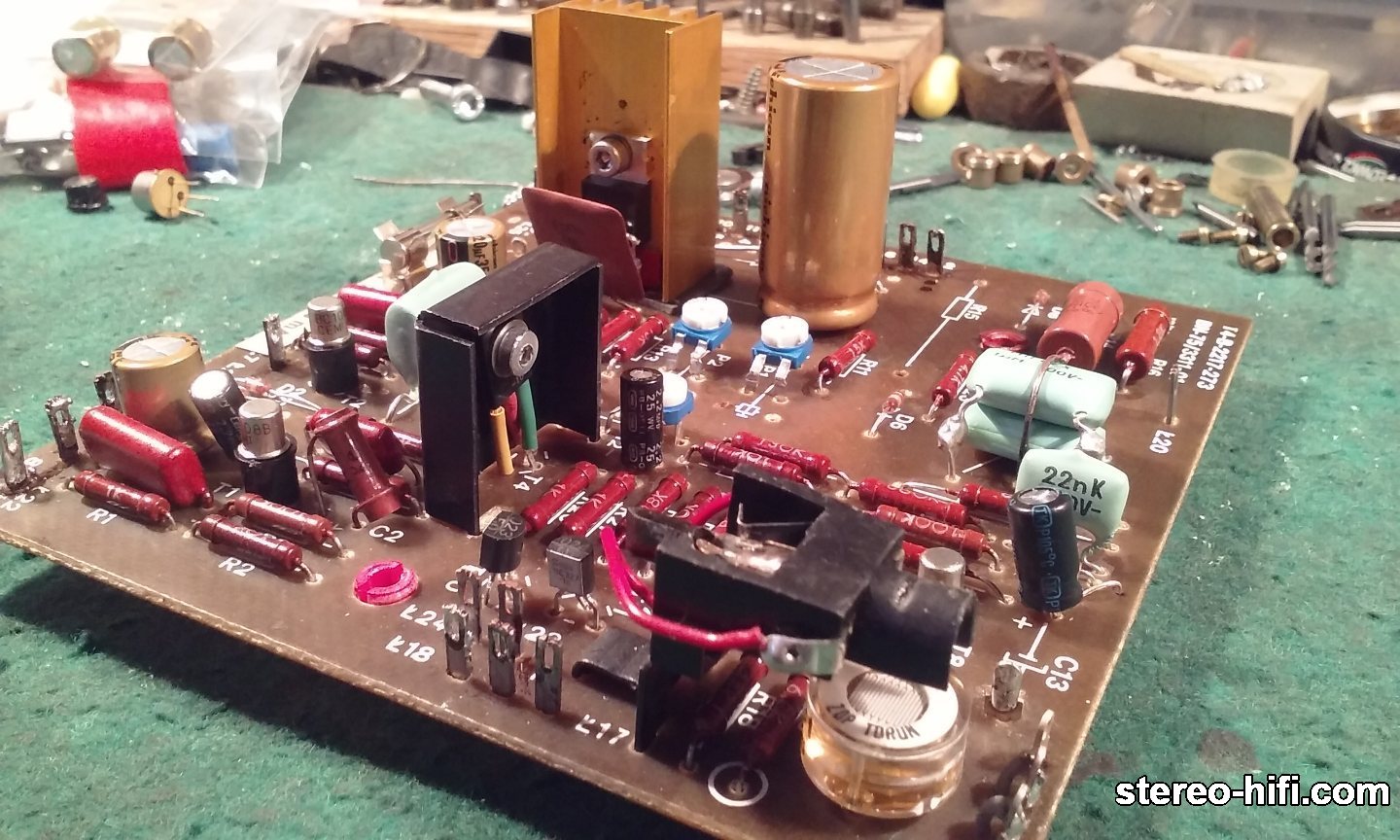

Ta dioda Zenera na kabelkach to jakiś żart chyba... W ogóle ta grzałka Telpodu 51 omów 2W wygląda dość wesoło, ale nie dla użytkownika. No nie, ten numer nie przejdzie... LM317 ADJ, trzy oporniki 1% i lizaczek 100nF załatwią problem raz na zawsze. Tu też z radiatorem, trochę większym i dobranym pod kolor ze złotą serią elektrolitów zażyczoną i dostarczoną przez zamawiającego naprawę .

Wszystkim plasticzanym BC1xx już dziękujemy, leciwym PR-kom z Telpodu również:

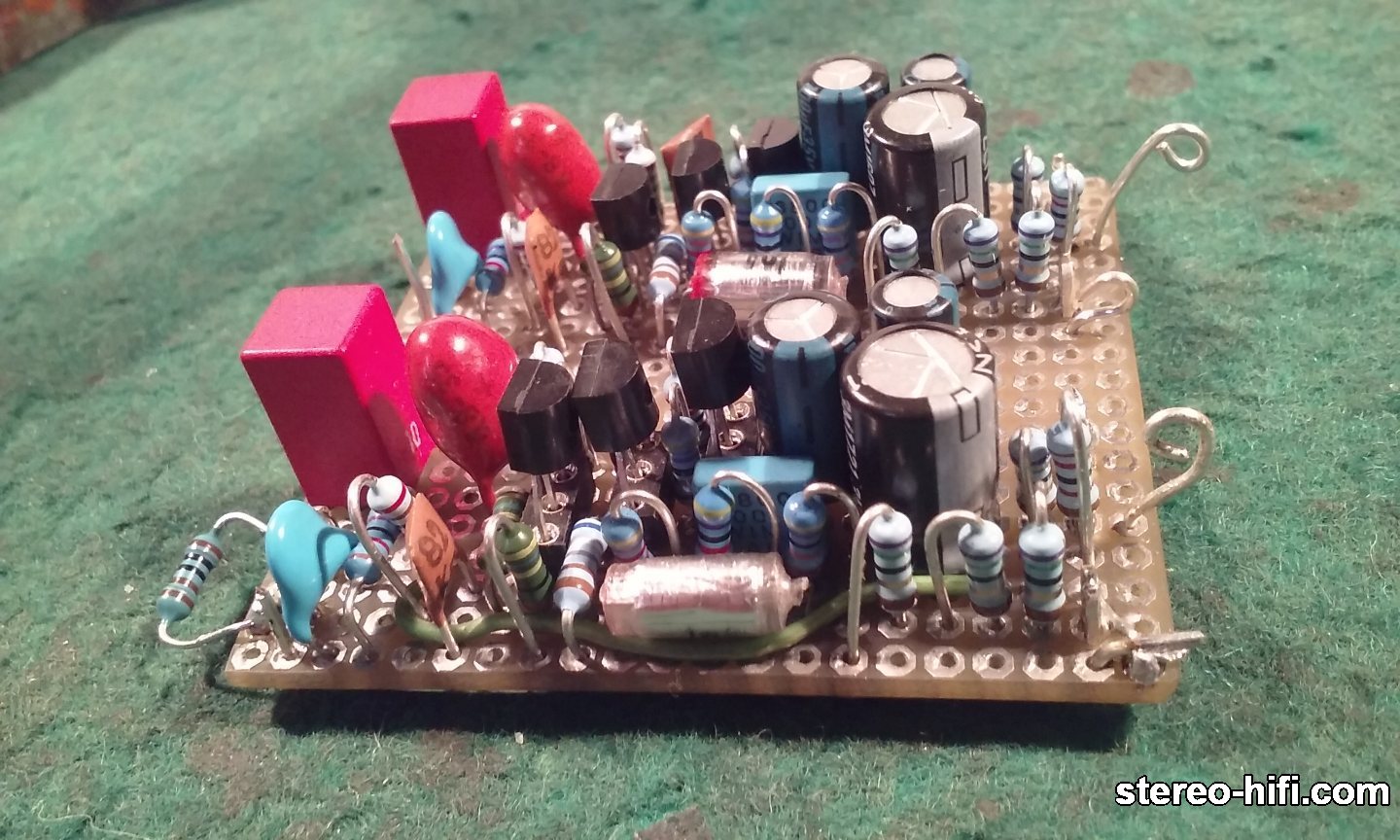

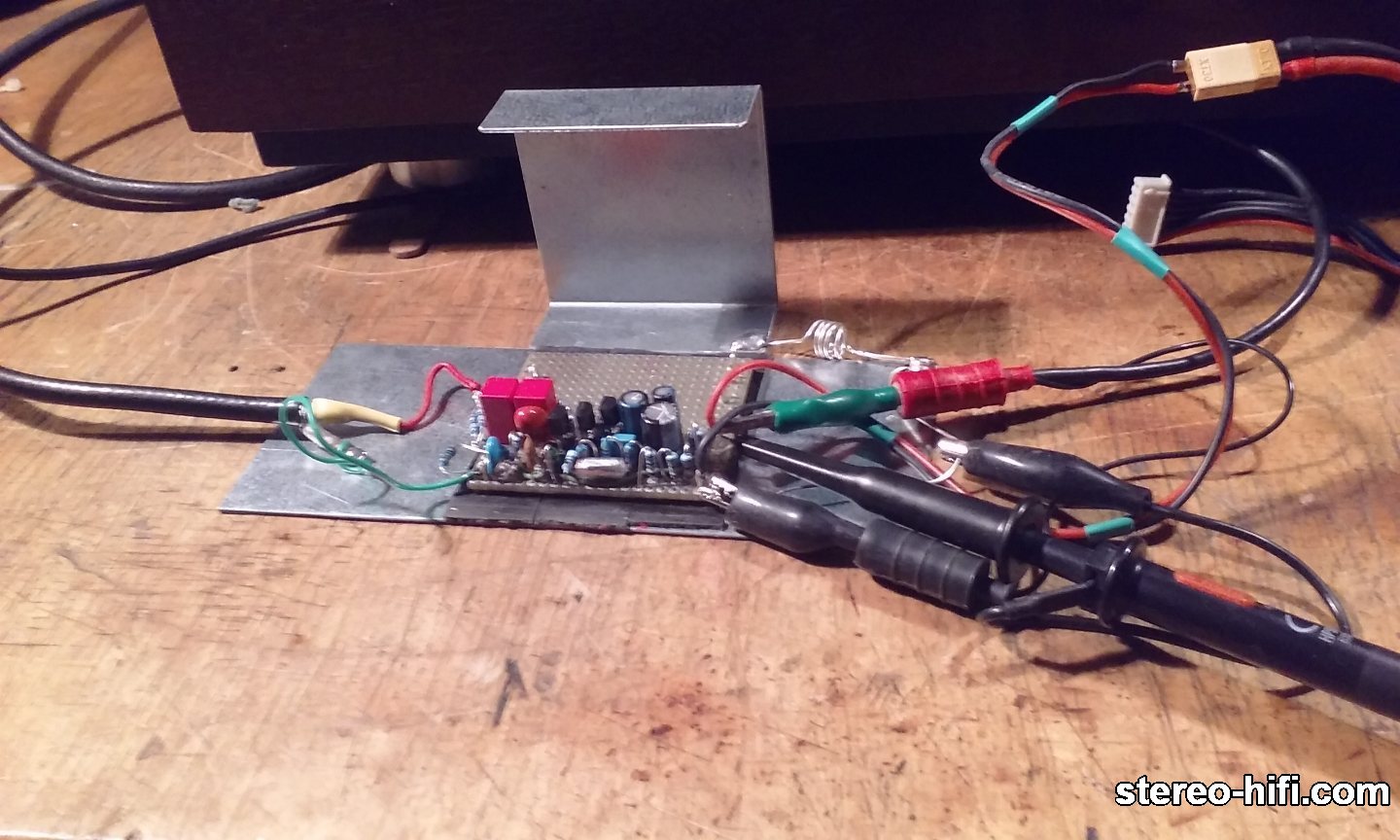

Poprawka oprawki, nowa żaróweczka 24V/50mA, nowy stojący 22uF w miejsce leżącego zastanego (część elektrolitów [5szt] zastałem już wymienionych), niezbędne zmiany w połączeniach układowych zrealizowane przewodami od spodu płytki i chyba można jechać dalej z tą robotą - silnik do uzdatnienia i łożyskowanie talerza do... hmm, jeszcze nie wiadomo co z nim zrobię. Luzy ma jak wiaderko w studni.

cdn.
