Sony WM-EX672 / Sony WM-EX674


jmaciek

Postări Recomandate

Sony WM-EX672 / Sony WM-EX674






Specyfikacja:

Pasmo przenoszenia (Dolby NR wyłączone): 30 - 18 000 Hz.

Słuchawki: 8 - 300 ohms

Wymiary: 77.7 x 109.1 x 21.4 mm

Masa: 140 g

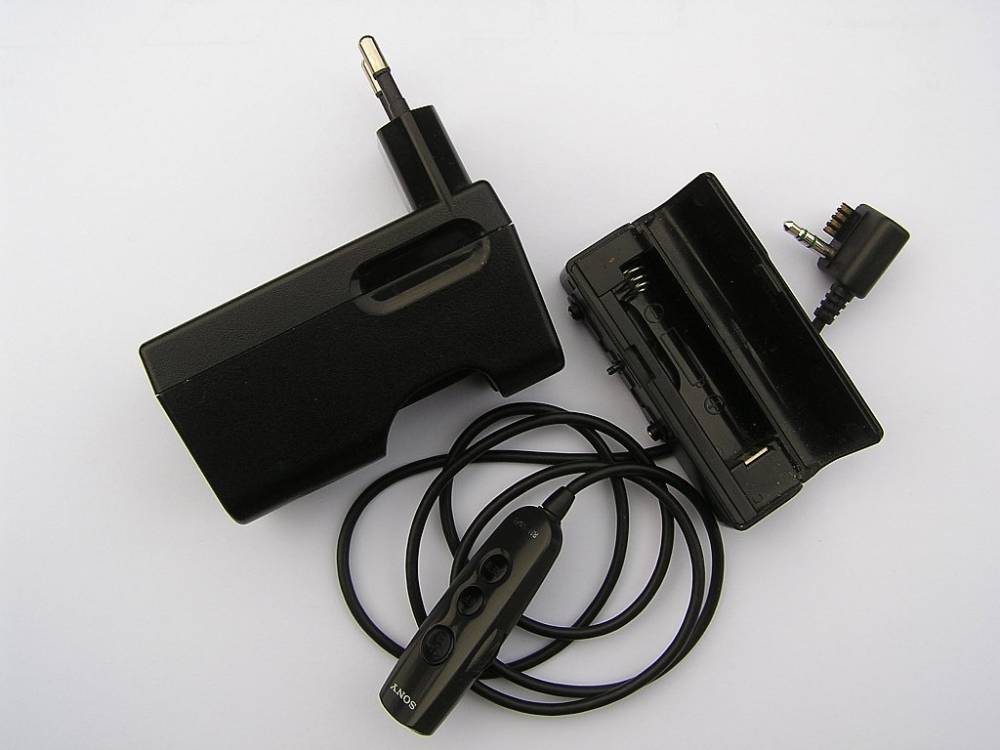

Zasilanie: 1.5 V (bateria R6\AA w dodatkowym adapterze lub akumulatorek typu 'guma do żucia')

Czas pracy na oryginalnym akumulatorku NC-6WM: 12 godzin

Czas pracy na baterii alkalicznej LR6: 39 godzin

Czas pracy na oryginalnym akumulatorku i baterii alkalicznej użytych razem: 50 godzin

Walkmany tej serii wyglądają bardzo elegancko i ładnie się prezentują. Całkowicie aluminiowe, z 'miękkim' sterowaniem (plus pilot na kablu), zbudowane na bardzo dobrych podzespołach (na zdjęciach kontroler systemu [OKI], wzmacniacz [TA], układ Dolby [JRC], detektor obrotów [PH]). Jakość dźwięku jest rewelacyjna a jeszcze można ją polepszyć włączając różne tryby pracy (Revitalizer-Groove-MegaBass) w zależności od upodobań czy jakości nagrania na kasecie. Na współczesnym dedykowanym akumulatorku pryzmatycznym 1200 mAh czas pracy to około 100 godzin.

W posiadanych egzemplarzach musiałem wymienić paski. Potrzebny był pasek fi 63mm o przekroju kwadratowym 0.5mm (niestety nie do łatwego zdobycia), zastosowałem dostępny pasek fi 60mm i 0.8mm. Gołym okiem widać różnicę w grubości między 0.5mm a 0.8mm. Bałem się, że grubszy pasek nie zmieści się do tego mechanizmu - i faktycznie jest bardzo, bardzo ciasno, wręcz 'na styk' (jak widać na zdjęciu pomiędzy pasek rozpięty na kołach nie można wcisnąć kartki papieru).

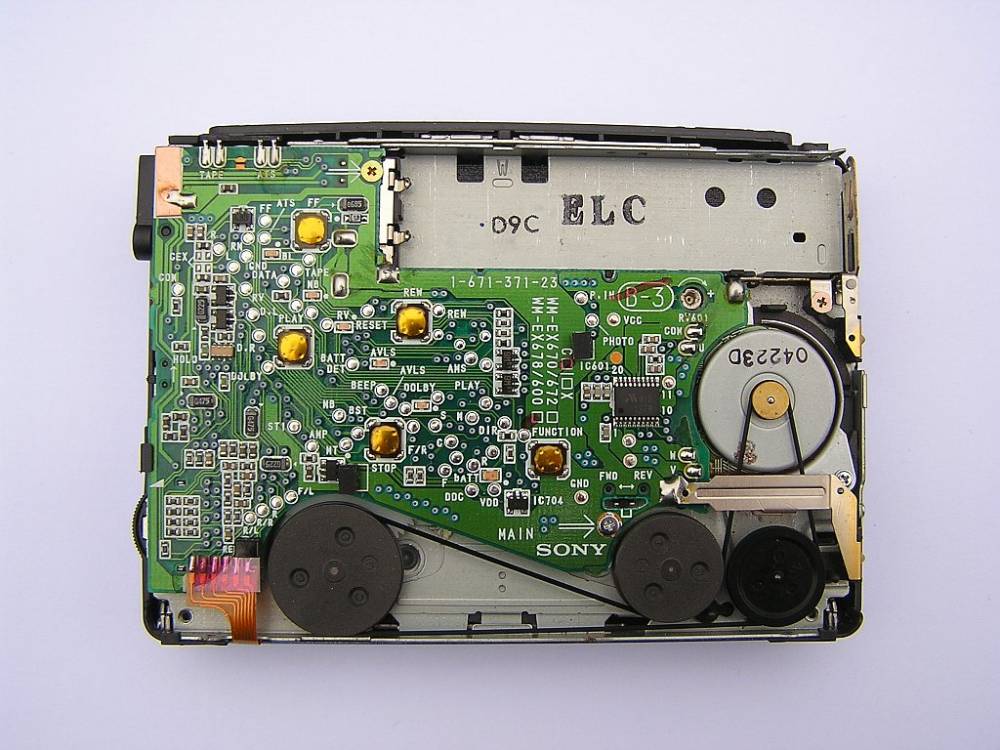

Dodatkowo w jednym z nich wymieniłem solenoid. Odtwarzacz nie włączał żadnej funkcji, silnik pracował chwilę do przodu, potem do tyłu, zatrzymywał się i wydawał 4 piknięcia na znak usterki. Po przeszczepie działa poprawnie. W załączeniu zdjęcia mechanizmu i niewidocznej wewnętrznej strony pbc (aby się tam dostać należy rozlutować połączenia pbc z silnikiem, solenoidem i czujnikami obecności i typu kasety).

Na stronie Petera znajduje się dużo więcej informacji na temat tego modelu.

M.

PS. Nie przesadziłem z ilością zdjęć?



02_-_Sony_WM-EX674_-_EX672_-_back.JPG.a5ac9416e3545a7affb88c9c1ca34d9a.JPG03_-_Sony_WM-EX674_-_transport.JPG.1c9555e002c803463be1634bca115ecc.JPG04_-_Sony_WM-EX674_-_inside_-_rotation_system.JPG.4fcdd8711a9de9cb4d1ffa7ce79d5c6f.JPG05_-_Sony_WM-EX674_-_inside_-_main_board.JPG.3fad3840303fa684ef4a623cbd5fc4de.JPG06_-_Sony_WM-EX674_-_system_controller.JPG.779eefb1564bde7dd940ae1dd66962c8.JPG

07_-_Sony_WM-EX674_-_audio_master_amp.JPG.12a9c5574c6c28274eaf5f9fe0f65b2e.JPG08_-_Sony_WM-EX674_-_Dolby_NR_amp.JPG.e9087695241d0d7bd864e368c02ba354.JPG09_-_Sony_WM-EX674_-_crystal_oscillator.JPG.e7b3666a8c50a3273ee2cee2270622bb.JPG10_-_Sony_WM-EX674_-_rotation_detect_sensor.JPG.2b26e6449cc8b956024c344280c584b4.JPG11_-_Sony_WM-EX674_-_photo_reflector.JPG.27b1a1f4c8c6ff6766d2dfe8cb78fab0.JPG

12_-_Sony_WM-EX674_-_plunger_solenoid.JPG.c6cb6b8f2f642e13caa2035ddeefb4af.JPG13_-_Sony_WM-EX674_-_trigger_lever.JPG.b5f0d1799d72f1575fb3adf75bd8072f.JPG14_-_Sony_WM-EX674_-_direction_switch.jpg.78d6f0d89855ae5e0ac25a71c9f8833c.jpg15_-_Sony_WM-EX674_-_lock_switch.JPG.69ed990d457ed636802724c6a6d3bb7b.JPG16_-_Sony_WM-EX674_-_tact_switch.JPG.91916e0755e78dffeac7a1cd4a8b6328.JPG

17_-_Sony_WM-EX674_-_belt.JPG.4fa8ddcd63222e27a0db5a8bd5433906.JPG18_-_Sony_WM-EX674_-_belts.jpg.493e18bb31b06e6a0acfef56432a9754.jpg

  • Super (+1 pts) 1
Link spre comentariu
Distribuie pe alte site-uri


  • Răspunsuri 6
  • Creată
  • Ultimul Răspuns

Cele mai bune postere din acest subiect

  • jmaciek

    3

  • sherlock

    2

  • ke_raj

    2

Fajne sztuki. Poza stroną wizualną, różnią się tylko brakiem lub posiadaniem Dolby B? Gratulacje za pasek. Ja wymieniałem ostatnio pasek w Panasonicu (wrzucę go niedługo) i wiem, że to nie jest robota "na 5 minut".

Link spre comentariu
Distribuie pe alte site-uri


  • Admin
On 26.11.2017 at 5:15 PM, jmaciek said:

PS. Nie przesadziłem z ilością zdjęć?

Skądże znowu. Świetnie dobrane ujęcia, dzięki którym można dokładnie zapoznać się z budową. Żadnych udziwnień i podejścia "abstrakcyjnego", za którym nie przepadam. Fotki wyraźne, eksponat ładnie wypełnia kadr. Czegóż chcieć więcej? Bardzo dobra robota.

Swoją droga jak w takim maleństwie padnie coś z elektroniki to przysłowiowa "kaplica".
