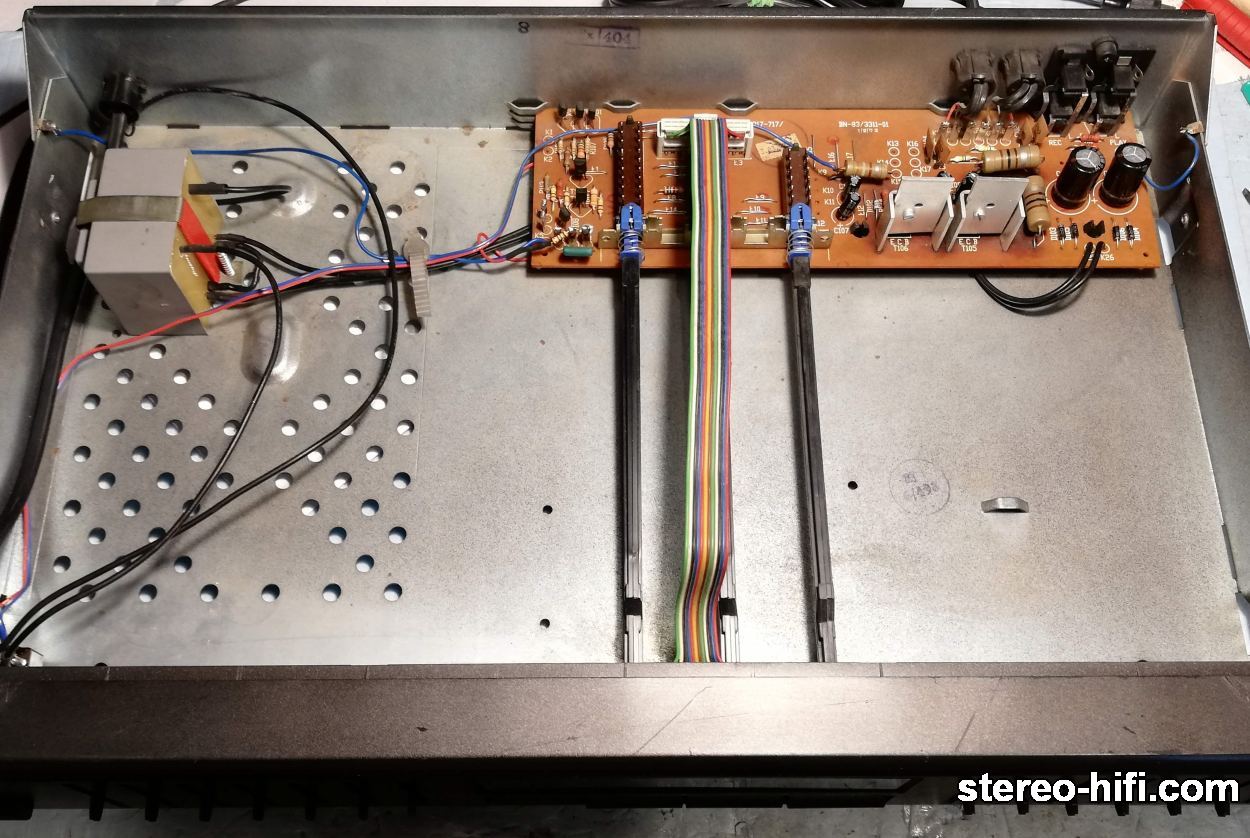

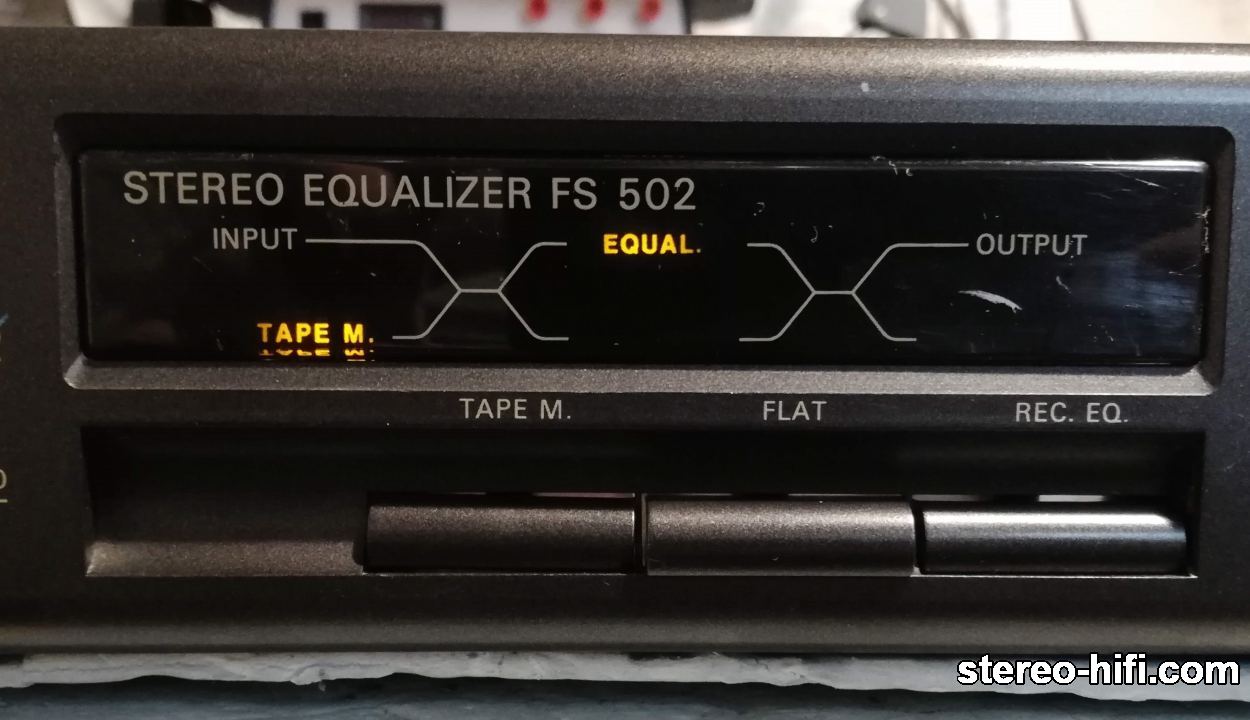

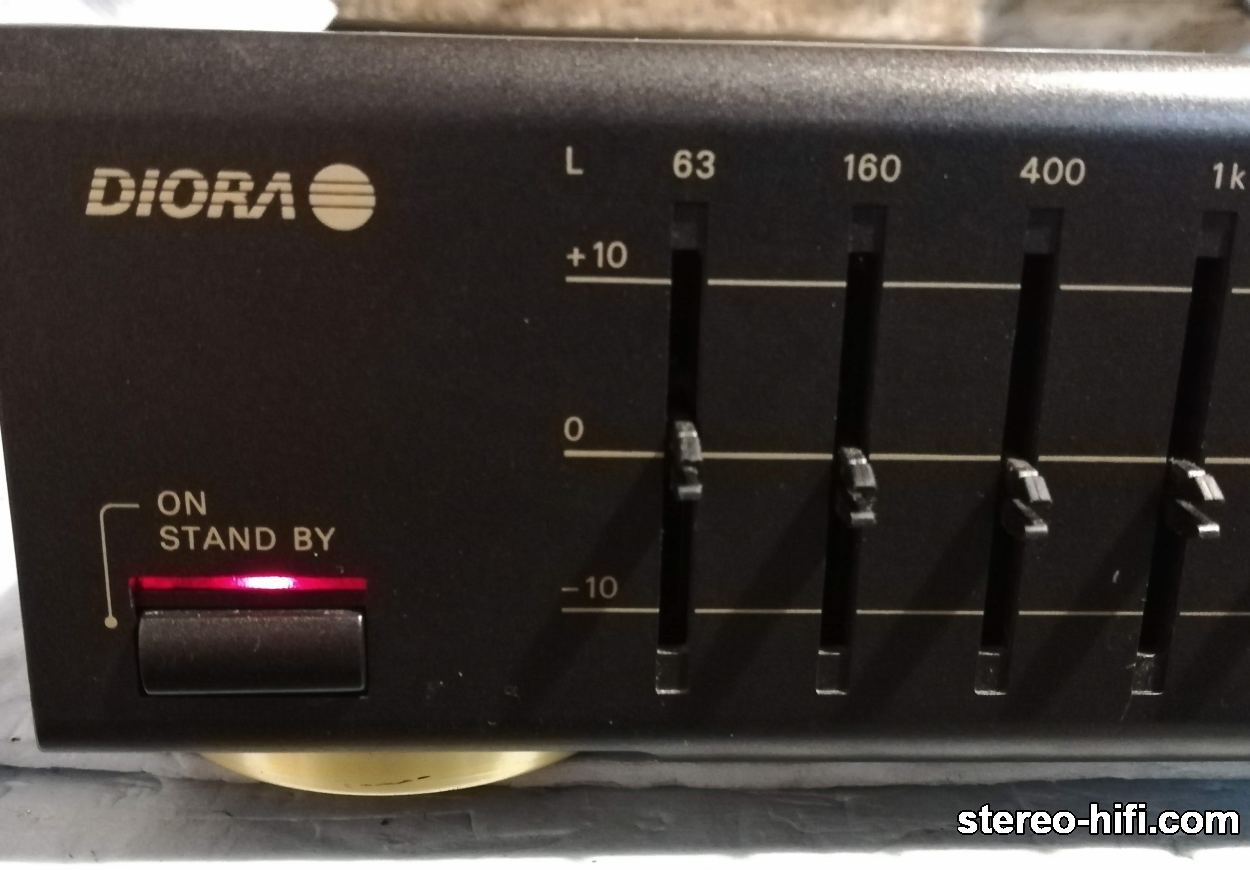

Moderator Jakub K Opublikowano 24 Maja 2020 Moderator Udostępnij Opublikowano 24 Maja 2020 Jak wiadomo korektor Diory FS-502 nie posiada własnego zasilania. Zasilanie podawane jest kablem zakończonym wtyczką DIN ze wzmacniacza. Sporo osób go przerabia, a jest to tym bardziej proste że na płytce jest miejsce na wlutowanie diod w układzie Graetza i 2 kondensatorów elektrolitycznych. Wystarczy dołożyć transformator o wtórnym napięciu symetrycznym w przedziale od około 17V do około 24V. Może być i większe napięcie ale szkoda wytracać tyle mocy na stabilizatorze. Stabilizator to dwa tranzystory z diodami Zenera 15V. Transformator musi mieć koniecznie podwójne uzwojenie wtórne żeby uzyskać symetryczne napięcia. Oryginalnie napięcie ze wzmacniacza wynosiło aż 38V (pewnie akurat takie tam było do dyspozycji) i widać, że oszczędnościowo było ono ograniczane potężnymi rezystorami. Widać nawet na płycie ślady przegrzania. Takie to były czasy - oszczędności na wszystkim ale pewnie podyktowane brakiem komponentów. No i właśnie tu prośba i pytanie czy ktoś ma może na zbyciu takie trafo? Nie chciałbym wydawać na samo trafo więcej niż wart jest ten korektor Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

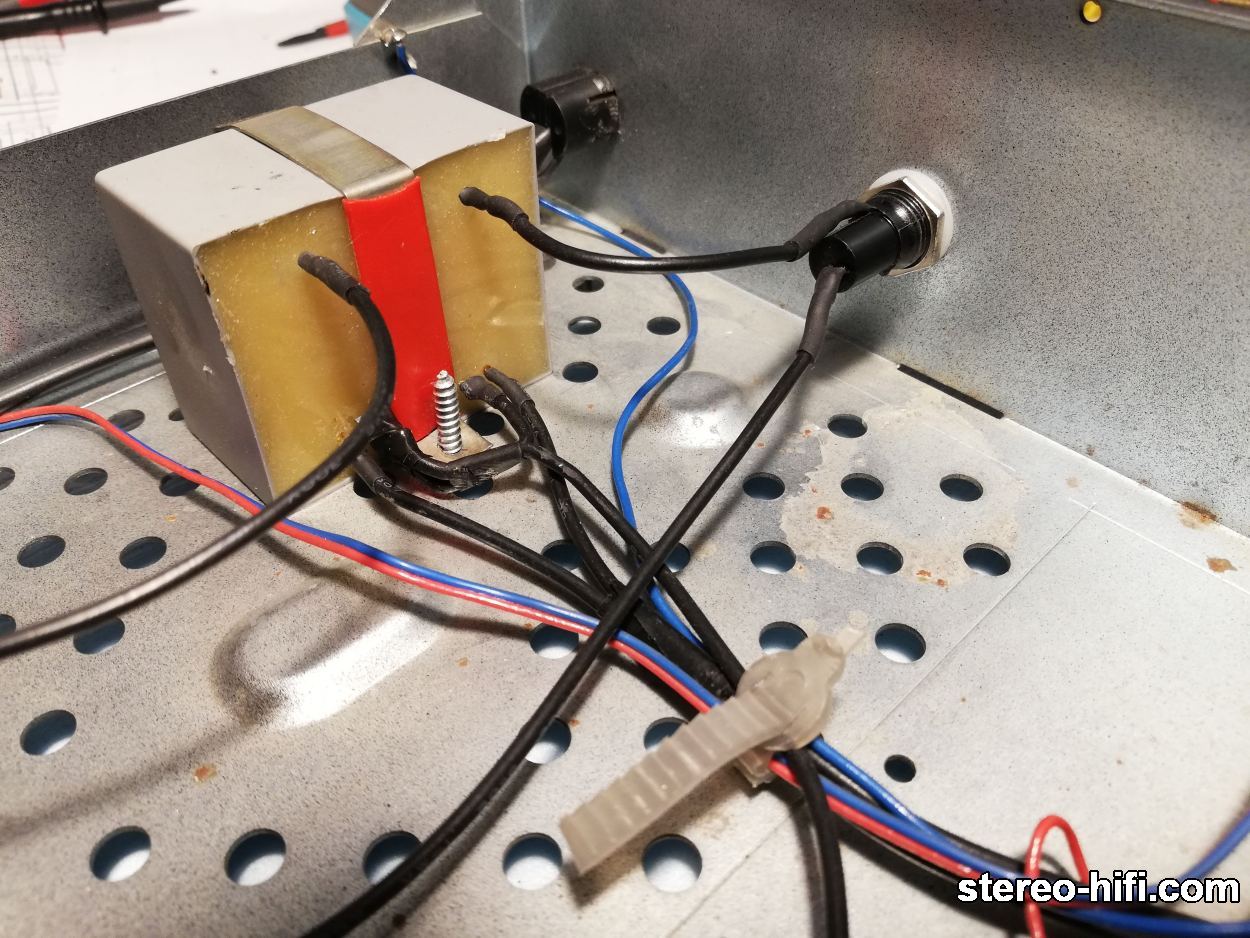

Moderator Jakub K Opublikowano 25 Maja 2020 Autor Moderator Udostępnij Opublikowano 25 Maja 2020 Znalazłem w końcu coś budżetowego a mianowicie TSz 230V 2x24V o mocy 12VA - 15zł + przesyłka. Powinien wystarczyć ponieważ korektor wg danym z sieci pobiera moc 8VA. Zobaczymy co z tego wyjdzie Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Admin sherlock Opublikowano 25 Maja 2020 Admin Udostępnij Opublikowano 25 Maja 2020 Hmmm.... ten korektor nie ma "kumpla" w postaci wzmacniacza z zestawu? Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
