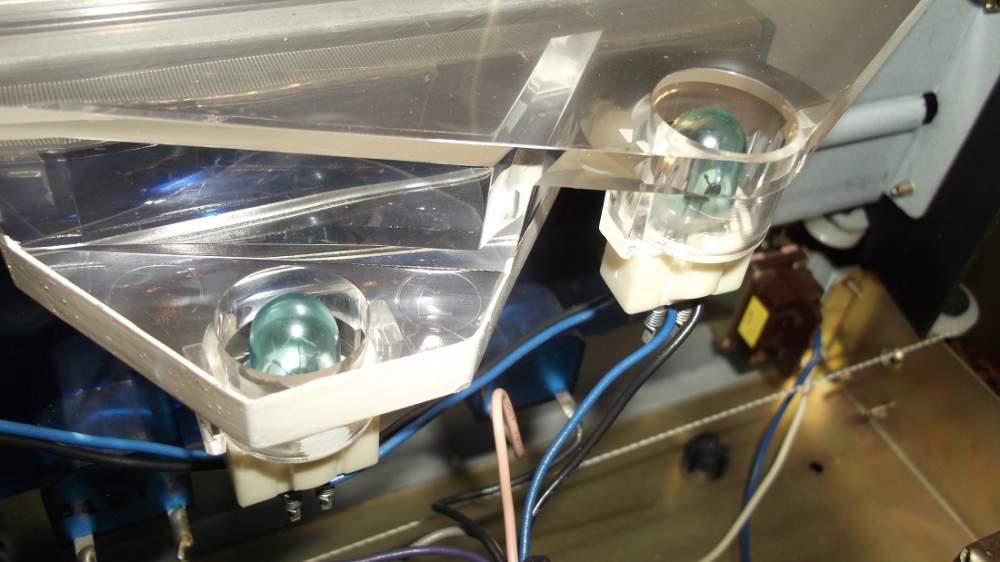

Admin sherlock Posted September 25, 2017 Admin Share Posted September 25, 2017 Pioneer TX-608 Mój nowy egzemplarz do testowania. Działający! Radość dlatego, że ze znanego portalu aukcyjnego. Fotka frontu z sieci. Za dnia wykonam swoją własną. Brakuje tylko dwóch śrub do mocowania pokrywy, ale to w sumie "pikuś". Środek jest wręcz sterylny. Panel przedni w idealnym stanie. Oświetlenie całkowicie sprawne. Stroi na wbudowanej antence bezproblemowo. Wtyczka amerykańska, z tym że tuner jest na zakres: 110-220V. Mam trafo 220/110 to od razu mogłem testować bez zamiany kabla sieciowego. Dane techniczne: Type: Mono/Stereo Tuner Tuning Bands: FM, MW Tuning Scale: Analogue Sensitivity: 1.9uV (FM), 300uV (MW) Signal to Noise Ratio: 74dB (FM), 50dB (MW) Distortion: 0.15% (FM) Selectivity: 60dB (FM), 35dB (MW) Frequency response: 20Hz to 15kHz (FM) Output: 650mV (FM) Semiconductors: 3 x IC, 1 x FET, 8 x transistors, 15 x diodes Dimensions: 451 x 151 x 284mm Weight: 5.3kg Year: 1980 źródło:hifiengine.com 1 Link to comment Share on other sites More sharing options...
audiotone Posted September 25, 2017 Share Posted September 25, 2017 Ale ładny zaraźnik . Prostota w czystej postaci . Czekam na zdjęcia twojego i także na te rozbierane ;D . Link to comment Share on other sites More sharing options...
Admin sherlock Posted September 25, 2017 Author Admin Share Posted September 25, 2017 Mam plan złożyć coś w ten 'deseń': Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Link to comment Share on other sites More sharing options...
artekk Posted September 25, 2017 Share Posted September 25, 2017 Śliczny, śliczniutki A co Cię tak zebrało Andrzeju na Pioneera ? Link to comment Share on other sites More sharing options...

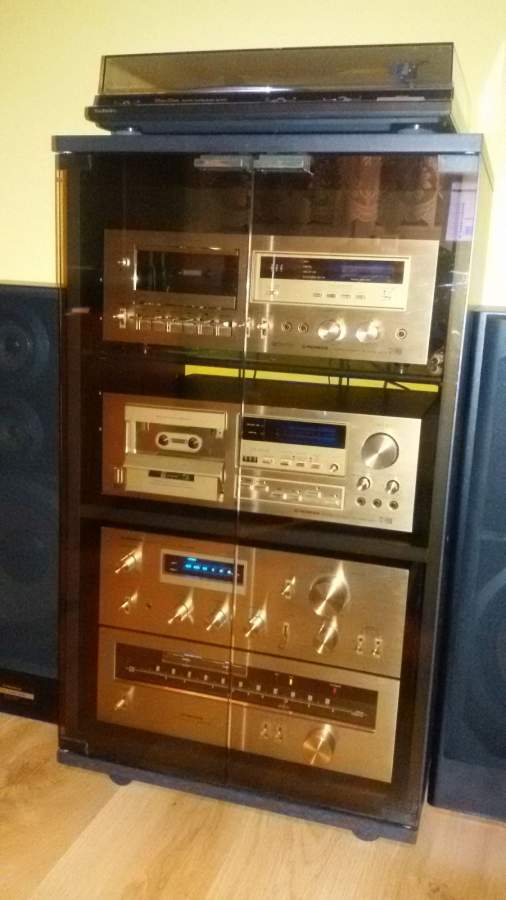

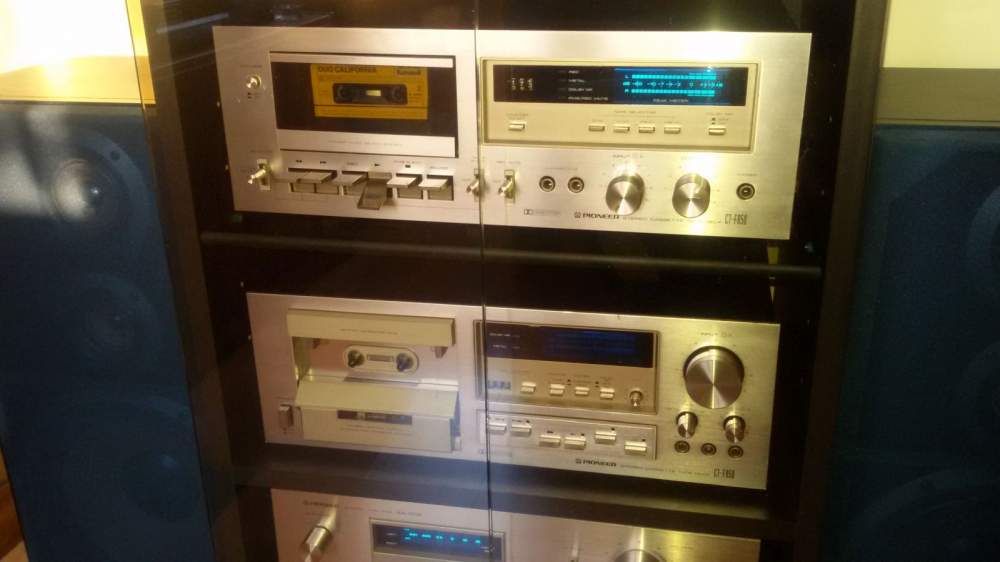

Admin sherlock Posted September 25, 2017 Author Admin Share Posted September 25, 2017 On 25.09.2017 at 11:42 PM, artekk said: Śliczny, śliczniutki A co Cię tak zebrało Andrzeju na Pioneera ? Bo przypadkiem wygrał mi się deck i zobaczyłem takie oto zdjęcia zestawu: Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto A ja lubię wieczorami ładne widoki. Idę go rozkręcać. Będzie sesja porno. Link to comment Share on other sites More sharing options...

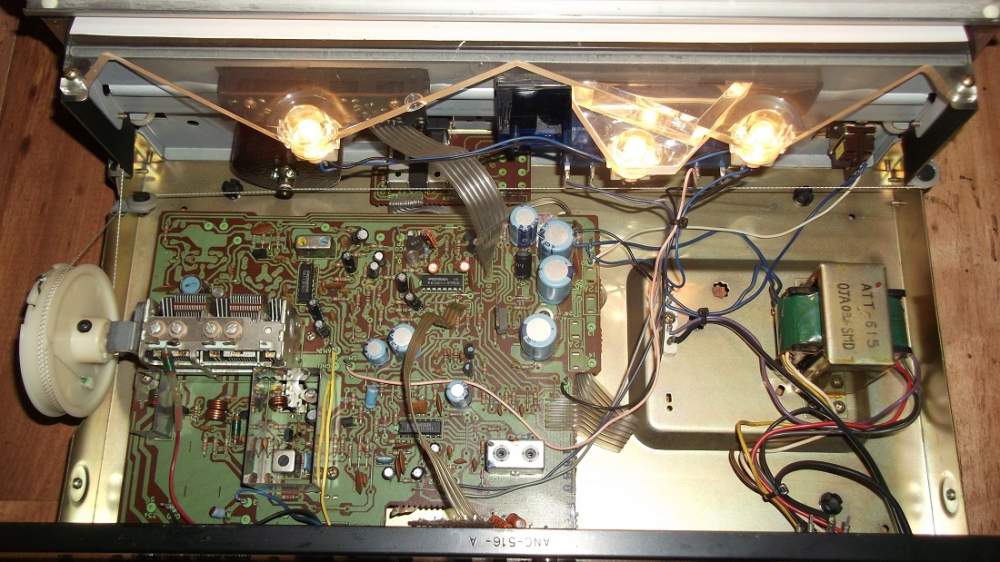

Admin sherlock Posted September 26, 2017 Author Admin Share Posted September 26, 2017 Uzupełniłem pierwszy post o kilka fotek. Poniżej następne: Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Link to comment Share on other sites More sharing options...
audiotone Posted September 26, 2017 Share Posted September 26, 2017 Wygląda super w środku, czyściutki jest. A co do zasilania to tylko dorobić europejską wtyczkę i przełącznik na 240V przełączyć i gra muzyka ;D . Link to comment Share on other sites More sharing options...
Admin sherlock Posted September 26, 2017 Author Admin Share Posted September 26, 2017 Wygląda super w środku, czyściutki jest. A co do zasilania to tylko dorobić europejską wtyczkę i przełącznik na 240V przełączyć i gra muzyka ;D . Kabel już mam. Zastanawiam się tylko czy nie lepiej zastosować kabel z uziemieniem. Ze względu na przydźwięk. Obudowa musi mieć galwaniczne połączenie z innymi elementami toru. Wtedy dźwięk jest O.K. Z przełączeniem napięcia na 240V może być problem, bo skala kończy się na 220V Link to comment Share on other sites More sharing options...
audiotone Posted September 26, 2017 Share Posted September 26, 2017 Tam na przełączniku jest 110/120/240/220.... tak widać na zdjęciu co załączyłeś w pierwszym poście . A kabelek to bym dał jednak z uziemieniem . Link to comment Share on other sites More sharing options...
Admin sherlock Posted September 26, 2017 Author Admin Share Posted September 26, 2017 On 26.09.2017 at 10:05 PM, audiotone said: Tam na przełączniku jest 110/120/240/220.... tak widać na zdjęciu co załączyłeś w pierwszym poście . A kabelek to bym dał jednak z uziemieniem . A faktycznie Kolejne fotki: Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Po napisach na scalakach widać, że Pioneer postawił na Pioneer Link to comment Share on other sites More sharing options...
Admin sherlock Posted September 27, 2017 Author Admin Share Posted September 27, 2017 Jeszcze kilka fotek: Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Link to comment Share on other sites More sharing options...
Radmar Posted September 27, 2017 Share Posted September 27, 2017 Andrzej, trzymam kciuki, żeby Ci się udało złożyć cały zestaw. No i trochę Twój wzrok połechcę. Dźwiękowo broni się całkiem nieźle, jak każdy "40-latek", któremu trochę uwagi się poświęci. Ale wizualnie, to nie ma sobie równych. Mój tuner również jest wersją amerykańską z amerykańską wtyczką. Przełącznik napięcia regulowany w czterech zakresach. Nie przerabiałem u siebie zastosowałem przejściówkę US => EU. Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Jeśli chcesz zobaczyć zdjęcie, zaloguj się lub zarejestruj nowe konto Link to comment Share on other sites More sharing options...
Admin sherlock Posted September 27, 2017 Author Admin Share Posted September 27, 2017 No i trochę Twój wzrok połechcę. Masz świetny materiał na nowe prezentacje Jak wrócę to domu to może coś pokażę. Bagażnik pełen. Link to comment Share on other sites More sharing options...
